В електроніці та електротехніці часто постає питання: як з’єднати кілька проводів — використати один багатоконтактний роз’єм чи поставити ряд окремих конекторів? На перший погляд різниця здається незначною, але на практиці вибір впливає на зручність монтажу, ремонтопридатність і надійність усієї системи.
Розберемося, у яких випадках краще підходять багатоконтактні роз’єми, а коли вигідніше використовувати окремі.

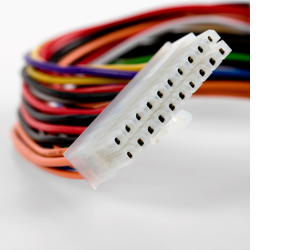

Коли варто вибрати багатоконтактний роз’єм
Багатоконтактні роз’єми, такі як D-sub DB9 чи DB25, RJ45 для Ethernet-мереж або авіаційні MIL-DTL-38999, дають змогу об’єднати кілька ліній в одному корпусі. Це скорочує кількість з’єднань, робить монтаж охайнішим і зменшує ймовірність помилки під час підключення. До того ж такі конектори часто мають захист від неправильного вставлення й можуть забезпечувати екранування. Їх застосовують у:
- системах автоматизації на виробництві — десятки датчиків зводяться в один роз’єм і підключаються до контролера
- концертних пультах і студійних патч-панелях — багатопарний кабель під’єднується одним рухом, без плутанини дротів
- авіаційній і військовій техніці — в обмеженому просторі потрібно компактно та надійно з’єднати багато ліній
- медичному обладнанні — кілька датчиків пацієнта об’єднуються в одному конекторі для швидкого й безпечного підключення
Мінус у тому, що при виході з ладу одного контакту іноді доводиться міняти весь роз’єм. Крім того, такі рішення дорожчі й потребують більш уважного монтажу. Про те, яких помилок найчастіше припускаються під час встановлення конекторів і як їх уникнути, ми розповідали в цій статті.

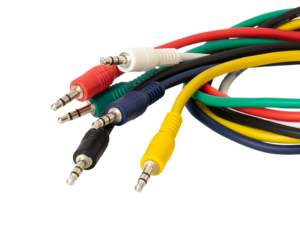

У яких випадках краще встановити окремий роз’єм
Окремі роз’єми — наприклад, штекери типу «банан», DC-роз’єми 2.1/2.5 мм для живлення електроніки чи клеми Faston у побутовій техніці — простіші в монтажі та заміні. Якщо пошкоджено один кабель або конектор, його можна легко замінити, не торкаючись інших ліній. Крім того, окремі роз’єми зазвичай дешевші й дозволяють гнучко розширювати систему за потреби. Їх використовують у:
- побутовій техніці — наприклад, у мікрохвильових печах і пральних машинах кожна лінія підключена окремим конектором
- проєктах із частими змінами — ті ж лабораторні стенди, де схеми постійно оновлюють і зручніше працювати з окремими підключеннями
- модульних системах — у 3D-принтерах чи ЧПК-верстатах зручно виводити кожен двигун або датчик окремим кабелем
- тимчасових інсталяціях — виставкові стенди, аудіосистеми на івентах, де кабелі часто збирають і розбирають
До недоліків цього типу можна віднести те, що велика кількість окремих конекторів робить монтаж менш компактним і збільшує ризик переплутати кабелі. Крім того, підключення й відключення займає більше часу.

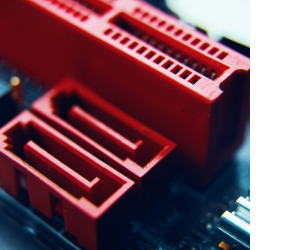

Багатоконтактні та окремі роз’єми в реальних завданнях: порівняльна таблиця
Щоб не обмежуватися теорією, подивімося, як вибір роз’ємів проявляється на практиці.
| Ситуація | Що дасть багатоконтактний роз’єм | Що дадуть кілька окремих роз’ємів |
| Підключення пульта до сцени | Один кабель-«змійка» з багатопарним роз’ємом, наприклад XLR на 6–8 контактів або D-sub DB25 — швидке підключення й порядок на сцені | Десятки окремих кабелів з XLR чи Jack 6.3 мм, які легко заплутати |
| Ремонт 3D-принтера | При виході з ладу одного контакту часто доводиться міняти весь конектор (наприклад, Mini-DIN чи багатопарний роз’єм на платі керування) | Легко замінити один кабель з окремим роз’ємом, наприклад Dupont, JST-XH чи Molex KK, не чіпаючи інші |
| Підключення групи датчиків на заводі | Компактний модульний роз’єм типу M12 багатоконтактний або промисловий D-sub економить місце в шафі керування | Доведеться вести десятки окремих ліній з окремими M8/M12 чи клемними з’єднаннями, монтаж займе більше часу |
| Виставковий стенд чи тимчасова інсталяція | Складніше швидко переробити схему «на ходу» при використанні багатоконтактних конекторів | Можна легко замінити кабелі або додати нові окремі роз’єми, наприклад PowerCON, Jack, RCA |
| Побутовий прилад | Багатоконтактні рішення (наприклад, модульний роз’єм типу Mini-Fit Jr.) не дають особливих переваг | Просте рішення: окремі клеми Faston, DC 2.1/2.5 мм чи Molex, дешево й зручно в ремонті |
| Авіоніка та військова техніка | Висока щільність і надійність завдяки роз’ємам стандарту MIL-DTL-38999 чи Micro-D, економія простору й ваги | Використання великої кількості окремих конекторів збільшує об’єм і масу системи |
| Студійна аудіосистема | Один роз’єм для підключення багатопарного кабелю, наприклад D-sub DB25 (аналогові аудіолінії) чи багатоконтактний XLR, — акуратно й швидко | Кожну лінію потрібно підключати окремо через XLR чи TRS Jack, більше шансів помилитися |
| Лабораторний стенд для тестів | Багатоконтактні рішення (наприклад, IDC чи плоский шлейф із роз’ємом) складніше оперативно перепідключати | Зручно швидко змінювати схему, підключаючи окремі кабелі з Banana plug, BNC чи SMA |
| Медичне обладнання | Один багатополюсний конектор (наприклад, Mini-DIN чи спеціалізований медичний LEMO) дозволяє підключати всі датчики пацієнта швидко й безпечно | Підключення кожного кабелю окремо (наприклад, через Jack 2.5 мм чи окремі кліпси) збільшує ризик переплутати лінії |
Як видно з прикладів, багатоконтактні роз’єми виграють там, де важливі компактність, порядок і швидкість підключення: сцена, промисловість, авіація, медицина. А окремі краще там, де цінуються гнучкість, простота й можливість швидко щось замінити: лабораторії, тимчасові інсталяції, побутова техніка. На практиці часто використовують комбінацію: магістраль збирають на багатоконтактних конекторах, а окремі елементи виводять на роз’єми.
