Ви коли-небудь стикалися з ситуацією, коли колонка раптом починає «шипіти», зарядка телефона працює через раз, а телевізор втрачає сигнал саме під час важливого матчу? У багатьох таких випадках проблема криється не в самій техніці, а в, здавалося б, незначній деталі – розʼємах.
Вони здаються дрібницею, доки не починають спричиняти перебої, перегрів або короткі замикання. У цій статті ми розберемо найпоширеніші помилки, повʼязані з розʼємами, і розповімо, як їх уникнути.

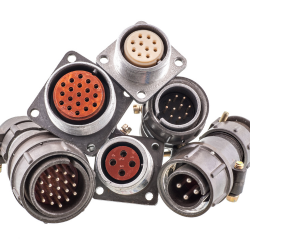

Три основні помилки при виборі розʼємів
Якщо купувати розʼєм, орієнтуючись лише на його зовнішній вигляд, велика ймовірність обрати модель, яка не підходить за технічними характеристиками. Наприклад, не витримає потрібного навантаження, не забезпечить необхідної швидкості передачі даних або просто не встане, як треба. Щоб уникнути потенційних проблем ще на етапі покупки, остерігайтеся таких популярних помилок.
1. Неправильний тип розʼєму для конкретного завдання
На перший погляд усі розʼєми одного типу схожі. Але одна справа – аудіорозʼєм для колонок, і зовсім інша – промисловий конектор для передачі цифрових даних. Навіть якщо моделі однаково виглядають, вони можуть мати різне розташування контактів, підтримувати інші протоколи або не підходити за формою.
Помилка тут – взяти схожий розʼєм, не уточнивши, для чого він насправді призначений. Така заміна може призвести до поганого зʼєднання, нестабільного сигналу, а іноді й до повного виходу обладнання з ладу.
Наприклад, підключення USB 2.0 кабелю в порт USB 3.0 дасть знижену швидкість, а спроба використовувати розʼєм GX16 на живлення 220В, якщо він розрахований на 60В, призведе до аварії.
Як не помилитися:
- Перед покупкою розʼєму перевіряйте технічну документацію: струм, напругу, діаметр контактів, матеріал, кількість пінів, наявність екранування.
- Ураховуйте стандарти й інтерфейси: HDMI 1.4 та HDMI 2.1 фізично збігаються, але мають різну пропускну здатність.
- Не орієнтуйтеся лише на зовнішній вигляд – дивіться на стандарти IPC, MIL, DIN або IEC.
Найдрібніші невідповідності в характеристиках можуть вплинути на стабільність сигналу або призвести до поломки обладнання. Краще витратити 10 хвилин на вивчення специфікацій, ніж міняти техніку через неправильне підключення.
2. Недооцінка струмового й температурного навантаження
Розʼєми мають обмеження за струмом і напругою. Їх легко перевищити, особливо при підключенні живлення. Звичайний на вигляд конектор може просто не витримати потрібного навантаження. У результаті він починає нагріватися, плавитися або іскрити, що небезпечно не лише для обладнання, а й для користувача.
Як діяти правильно:
- Уточніть, які струм і напруга подаються на розʼєм.
- Звертайте увагу на матеріал контактів: латунь з покриттям із золота або олова забезпечує кращий контакт.
- Розраховуйте робочий струм із запасом 20-30%. Якщо за схемою йде 5А, беріть модель на 6-7А.
- Для живлення особливо важливий мінімальний опір контакту – що він нижчий, то менший нагрів і вища надійність.
- Перевірте температурну стійкість: хороші розʼєми витримують не менше 120 °C без втрати контакту.
Особливо часто проблеми виникають з безіменними «аналогами», у яких немає технічної документації й гарантій. Ми в 1-TECH рекомендуємо використовувати лише сертифіковані комплектуючі від надійних виробників. Це не лише підвищує стабільність роботи, а й знижує ризик поломок і простоїв обладнання.

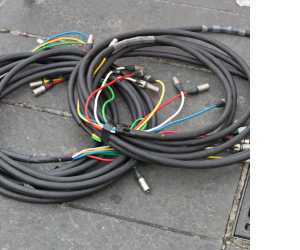

3. Невідповідність умовам експлуатації
Часто покупці обирають звичайні розʼєми для складних умов – вулиці, цеху, транспорту. А потім дивуються: «Чому все заіржавіло й перестало працювати?» Без урахування умов експлуатації зʼєднання швидко окислюються, розхитуються, порушується герметичність, і звʼязок стає нестабільним.
Що робити:
- Якщо планується використання на вулиці або в запилених приміщеннях – шукайте розʼєми із захистом IP65 і вище.
- Для обладнання з вібрацією обирайте моделі з різьбовим або засувним кріпленням.
- За наявності агресивних чинників (олії, хімікати, вібрації, пил) – беріть конектори в корпусах із нейлону, алюмінію або термопластів з антикорозійним покриттям.
- Враховуйте діапазон робочих температур, особливо в електромобілях, промисловості й на сонці (пластик може розмʼякшитися при +70 °C).
Навіть надійний розʼєм швидко вийде з ладу, якщо використовувати його не за призначенням: наприклад, ставити офісний RJ-45 в вуличну шафу без герметизації. Не економте на захисті, щоб потім не витрачати в рази більше на ремонт.
Найпоширеніші помилки під час монтажу та підключення розʼємів
Монтажу варто приділяти не менше уваги, ніж вибору компонентів, адже саме від нього залежить стабільність і безпека всієї системи. На цьому етапі найчастіше трапляються такі помилки:

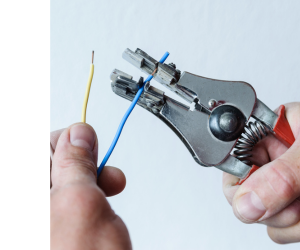

1. Низька якість зачистки жил
Часто провід зачищають ножем, внаслідок чого пошкоджуються жили. Це послаблює з’єднання, збільшує опір і створює осередок перегріву.
Поради:
- Використовуйте стрипер (інструмент для зачистки), а не ніж.
- Зачищайте провід строго на потрібну довжину (зазвичай це 5–7 мм, залежно від розʼєму).
- Слідкуйте, щоб ізоляція не заходила в зону контакту, але й щоб не стирчали зайві жилки.
- Для багатожильних кабелів – скручуйте жили, не перегинаючи їх.
- В екранованих кабелях стежте, щоб екран був підключений до землі – це особливо важливо в цифрових сигнальних лініях (HDMI, USB, CAN, RS-485).
Якою б акуратною не була робота ножем, ви все одно можете пошкодити жилу зсередини. Надійний інструмент – це одноразова інвестиція, яка заощадить багато часу на ремонті.
2. Помилки при паянні
Неправильне паяння – одна з частих причин «плаваючих» проблем в електроніці: зʼєднання наче є, але працює нестабільно. Надмірна кількість припою, перегрів або «холодне» паяння призводять до відпадання контакту, перегріву або появи мікротріщин, які з часом руйнують зʼєднання.
Як паяти правильно:
- Використовуйте паяльник з контролем температури.
- Підбирайте потужність інструмента під переріз проводу (для тонких – 20-40 Вт, для силових – 60-100 Вт).
- Наносьте трохи флюсу.
- Не перегрівайте пластикові корпуси розʼємів – застосовуйте тепловідвід або паяйте по черзі.
Якісне паяння має блищати, а не бути матовим і пористим – це ознака надійності. Не шкодуйте часу на підготовку та контроль температури.

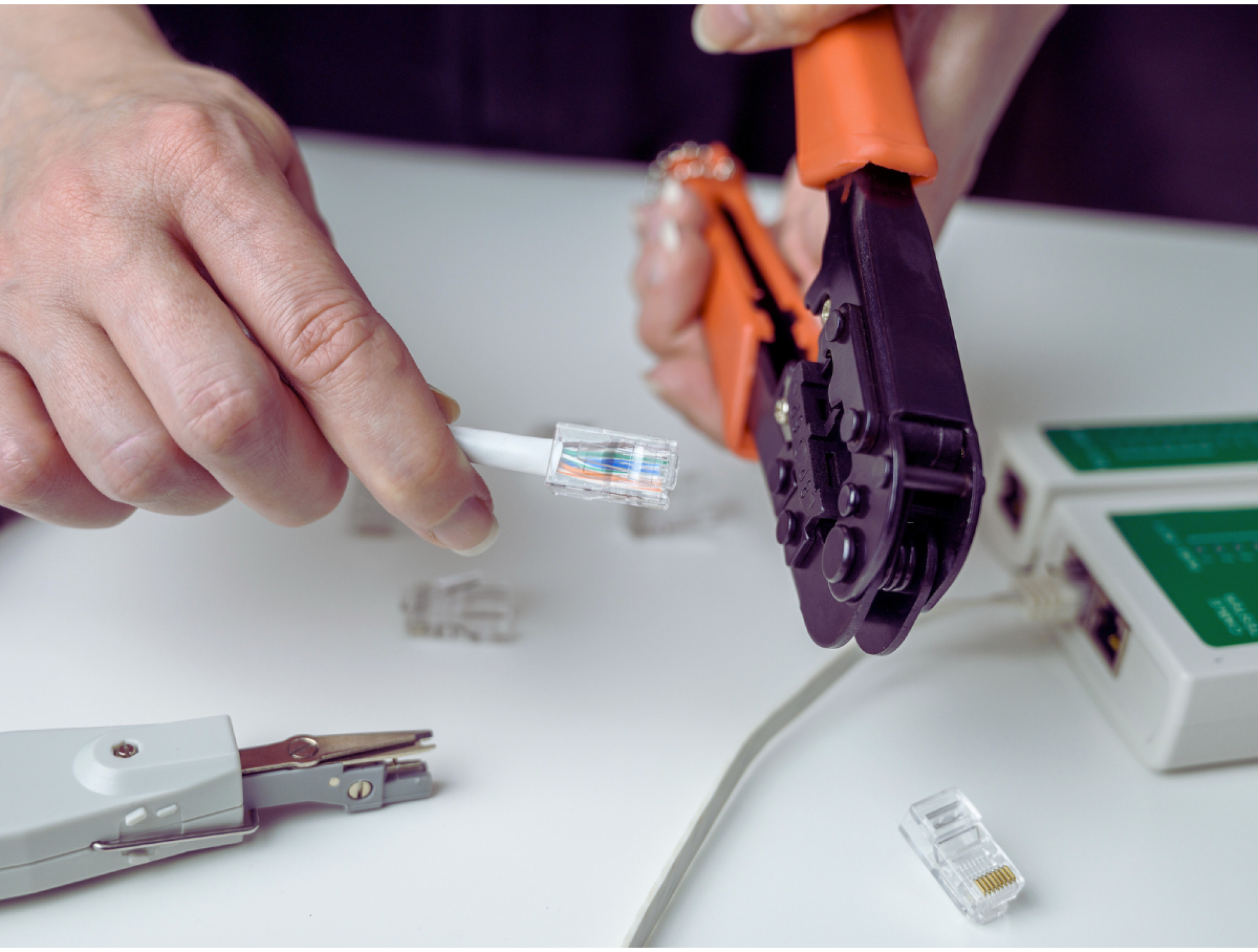

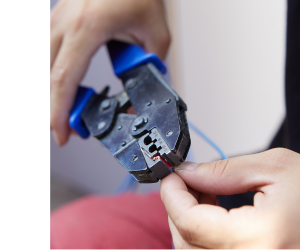

3. Обтиск без інструмента
Кримпером користуються рідко – і даремно. Коли жилу обтискають пасатижами або плоскогубцями, контакт виходить ненадійним або пошкодженим. У результаті провід випадає з гнізда, зʼєднання стає хитким, а іноді навіть виникає перегрів.
Як діяти:
- Використовуйте професійні кліщі, відповідно до типу розʼєму (для обтиску RJ, луджених наконечників, кабельних гільз тощо).
- Підбирайте гільзу під діаметр жили.
- Не економте на наконечниках: латунні, луджені, відповідно до стандартів ГОСТ або DIN.
Після обтиску провід має щільно сидіти в наконечнику: без люфту, але й без перекосу чи сплющення. Щоб перевірити надійність, злегка потягніть кабель – якщо контакт рухається, обтиск потрібно переробити.
4. Відсутність розвантаження натягнення
Іноді провід тримається в розʼємі виключно за рахунок контакту. При першому ж ривку або натягненні він тягне за собою конектор. У результаті розʼєм розхитується, контакт порушується, а іноді й відбувається обрив жили.
Що робити:
- Обирайте розʼєми з clamp-зажимами, пластиковими фіксаторами або гвинтовим розвантаженням.
- Використовуйте термоусадку, нейлонові стяжки або обмотку кабелю на вході.

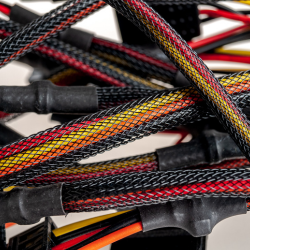

- Організуйте проводку за допомогою кабельного обплетення (детальніше про це ми розповідали тут).
Навіть мінімальні вібрації можуть порушити контакт, якщо провід не зафіксований. Розвантаження натягнення – просте й ефективне рішення для підвищення надійності.
5. Переплутана полярність
Здавалося б, що може бути простішого за «+» і «–»? Але на практиці маркування може бути нечітким або взагалі відсутнім, а визначити полярність на око неможливо. Помилка призводить до виходу з ладу обладнання, перегріву і навіть короткого замикання.
Як уникнути:
- Завжди перевіряйте полярність за схемою або маркуванням.

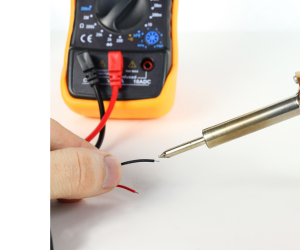

- Якщо не впевнені – використовуйте мультиметр.
- Підписуйте або маркуйте кольором кабелі та кінці розʼємів для наступного монтажу.
Перевірка полярності – обов’язковий етап підключення живлення. Навіть якщо ви впевнені – краще перевірити двічі, ніж ремонтувати згорілу техніку.

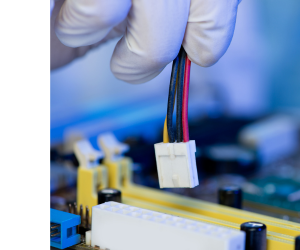

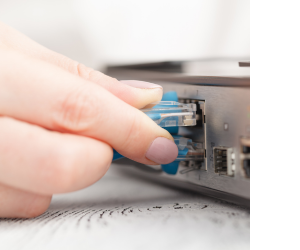

6. Механічні пошкодження під час підключення
Іноді розʼєм вставляють під кутом або із зусиллям. Особливо це стосується mini USB, HDMI та RJ-45 – крихких і чутливих інтерфейсів. Така неакуратність може пошкодити як сам розʼєм, так і гніздо пристрою, що призведе до дорогого ремонту.
Як правильно:
- Вставляйте строго за напрямком, без перекосів.
- Не застосовуйте силу: якщо не вставляється – це або не той розʼєм, або неправильна орієнтація.
- Уникайте перегинів, особливо у кабелів із тонкою ізоляцією.
- Використовуйте моделі з напрямними та фіксаторами, якщо зʼєднання критичне.
- При частому підключенні використовуйте подовжувачі, щоб зберегти інтерфейс пристрою.
До делікатних розʼємів також належить mini XLR. Детальніше про їх вибір та монтаж ми розповідали в цій статті.
Як обрати й змонтувати розʼєм без помилок: коротка памʼятка
Помилки під час вибору та монтажу – це не просто прикрі дрібниці, а джерело збоїв, пошкодження обладнання й витрат часу на переробку. Добра новина полягає в тому, що більшість проблем легко уникнути, якщо заздалегідь звернути увагу на деталі й використовувати правильний підхід. Вам потрібно:
- Перед покупкою перевірити параметри струму, напруги, призначення, типу сигналу.
- Врахувати, у яких умовах працюватиме розʼєм (вологість, пил, вібрації).
- Використовувати професійні інструменти для зачистки, паяння та обтиску.
- Зафіксувати кабель, щоб розʼєм не зазнавав зайвого навантаження.
- Обовʼязково перевірити полярність і якість контакту.
Якщо ви не впевнені у виборі – краще запитати у фахівця, ніж потім гадати, чому нічого не працює. Тим паче, консультація у нас абсолютно безкоштовна! Звʼяжіться з нами будь-яким зручним способом і ми допоможемо підібрати розʼєм, який ідеально відповідатиме вашому завданню. Гарантуємо швидке відправлення замовлення по всій Україні, зокрема до Харкова, Одеси, Дніпра, Львова, Києва та інших міст.
