Як закріплювати обплетення на кабелі та чому його не можна просто замотати ізоляційною стрічкою

Якщо ви вперше купили обплетення, то навряд чи знаєте, як правильно його закріплювати на кабелі. Найчастіше у хід йдуть ізоляційна стрічка, скотч, пластикові хомути та подібні витратні матеріали з тих, що зазвичай під рукою. Це дійсно може спрацювати на певний час, але фіксація слабшатиме від будь-яких навантажень.

Мало того, універсального способу закріпити обплетення немає. Те, що підходить для м'якої синтетичної оболонки, не спрацює зі щільною або металевою. Одні рішення забезпечують лише зовнішній порядок, інші — реальне механічне утримання. Тому ми підготували докладний гайд, де розповімо про різні методи фіксації обплетень, коли який обрати та як реалізувати це покроково.

Чому недостатньо закріпити обплетення ізоляційною стрічкою або скотчем

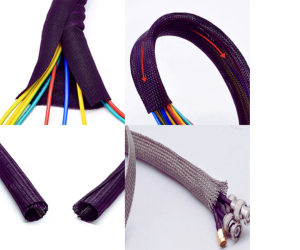

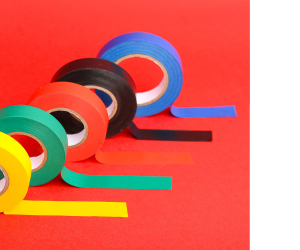

Ізоляційна стрічка та скотч здаються простим рішенням для фіксації обплетення, але в більшості випадків вони не забезпечують довготривалого кріплення при навантаженнях. При вигинах, натягу або нагріванні клейовий шар поступово втрачає зчеплення, і обплетення починає зміщуватися. Особливо це стосується звичайного скотчу, який від початку не розрахований на механічні навантаження та температурні перепади.

При цьому якісна ізоляційна стрічка (за умови щільного намотування) може досить надійно працювати у слабкострумових системах або там, де кабель залишається нерухомим. Однак це все одно швидше тимчасове або допоміжне рішення.

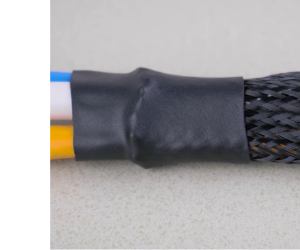

Як зафіксувати обплетення ізоляційною стрічкою або скотчем:

1. Натягніть обплетення на кабель і вирівняйте його положення.
2. Щільно обмотайте край ізоляційною стрічкою з натягом.
3. Зробіть 2–3 шари для посилення притискання.
4. Притисніть стрічку по всій поверхні.
5. Перевірте, чи не зміщується обплетення.

Схожим чином можна використовувати обмотування ниткою або міцною тканинною стрічкою. Вона створює тиск за рахунок натягу, але не дає жорсткої механічної фіксації. Підходить для нерухомих ділянок.

Коли можна використовувати термозбіжну трубку для фіксації обплетення

Цей спосіб використовується, коли потрібен охайний зовнішній вигляд і базова фіксація без обтискання. Він підходить для більшості синтетичних обплетень і широко застосовується під час збирання кабелів.

Звичайна термозбіжна трубка створює помірний тиск, але його може бути недостатньо, щоб повністю виключити зміщення при навантаженнях — особливо якщо обплетення спочатку одягнене вільно. При цьому сила притискання безпосередньо залежить від коефіцієнта збігання (наприклад, 2:1 або 3:1) та товщини стінки: тонка трубка фіксує слабше, а товстіша дає помітно жорсткіше притискання.

Як закріпити обплетення термозбіжною трубкою:

1. Підберіть термозбіжну трубку відповідного діаметра.
2. Натягніть обплетення та розподіліть його по кабелю.
3. Надягніть трубку на край обплетення.
4. Рівномірно прогрійте її до повного стискання.
5. Дайте матеріалу охолонути та перевірте фіксацію.

Після збігання край перестає розпускатися, а обплетення частково фіксується. При навантаженнях воно може поступово зміщуватися.

Для підвищення надійності можна використовувати термозбіжну трубку з клейовим шаром. При нагріванні клей заповнює структуру обплетення та зчіплюється з оболонкою кабелю, значно зменшуючи рухливість. Однак навіть у цьому випадку для жорстких і металевих обплетень обтискання залишається надійнішим рішенням.

Найнадійніший спосіб закріпити жорстке або металеве обплетення

Коли потрібна саме механічна фіксація, а не просто охайний край, краще використовувати обтискання. У цьому випадку обплетення затискається разом із оболонкою кабелю за допомогою металевої гільзи або кільця.

Обтискання створює постійний тиск по колу і практично виключає зміщення. Такий спосіб підходить для металевих екранів, щільних синтетичних обплетень і кабелів із навантаженням (наприклад, автомобільних або силових). При роботі з м'яким декоративним обплетенням важливо правильно підібрати гільзу та зусилля, інакше його можна легко пошкодити.

Як зафіксувати обплетення обтисканням:

1. Зсуньте обплетення назад, щоб звільнити кінець кабелю.
2. Відігніть край обплетення назад на оболонку кабелю (як манжету) на 10–20 мм.
3. Підберіть гільзу такого діаметра, щоб вона налізала на кабель із цим відігнутим обплетенням.
4. Надягніть гільзу зверху — вона має повністю закрити відігнуту ділянку.
5. Обтисніть гільзу інструментом по колу.
6. Перевірте, що обплетення не рухається і не з'їжджає при натягу.

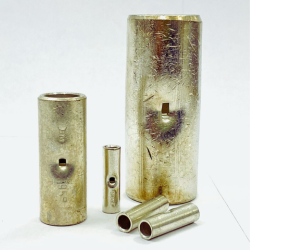

Після обтискання обплетення фіксується жорстко і не рухається навіть при вигинах та навантаженні. Це один із найнадійніших варіантів, якщо потрібен довговічний результат без обслуговування.

Навіщо потрібні ферули, наконечники та обтискні втулки при фіксації обплетення

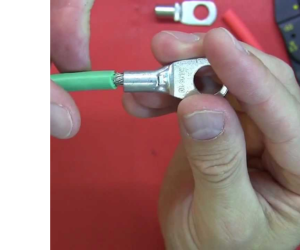

Їх застосовують, коли потрібно охайно зафіксувати край обплетення та підготувати кабель до встановлення в роз'єм або клемник. На відміну від класичного обтискання гільзою, тут завдання не стільки жорстко затиснути обплетення, скільки сформувати стабільний і зручний для монтажу кінець кабелю.

Ферули (кабельні наконечники, втулки) добре працюють із м'якими та синтетичними обплетеннями. Вони стискають матеріал по колу і втримують його від розпускання та зміщення. При цьому фіксація виходить охайною і передбачуваною за геометрією.

Важливо враховувати, що це не силовий спосіб фіксації. У порівнянні з обтискною гільзою він дає менше зусилля утримання і гірше підходить для кабелів із навантаженням, вібрацією або частими вигинами.

Також є обмеження щодо матеріалу. Для металевих обплетень такий спосіб працює гірше, а щільні екрани можуть не обтискатися рівномірно. Електричний контакт екрана через ферулу зазвичай не забезпечується.

Як закріпити обплетення за допомогою ферули або втулки:

1. Підберіть ферулу відповідного діаметра під кабель із обплетенням.
2. Натягніть і вирівняйте обплетення по кабелю.
3. За необхідності злегка ущільніть край (підгортанням або скручуванням).
4. Надягніть ферулу на кінець кабелю разом із обплетенням.
5. Обтисніть її інструментом до рівномірного стискання.
6. Перевірте, щоб край не розпускався, а обплетення не зміщувалося.

У результаті край виходить охайним, не розпускається і краще тримає форму при встановленні в роз'єми або клемники.

Якщо потрібна жорсткіша фіксація, але немає можливості використати повноцінну гільзу, застосовують обтискні кільця або компактні металеві втулки. Це вкорочені елементи, які обтискають лише край обплетення і займають мінімум місця.

У порівнянні з ферулами вони забезпечують жорсткіше притискання і можуть використовуватися навіть із металевими обплетеннями. Однак через невелику зону обтискання зусилля утримання залишається обмеженим, тому для навантажених кабелів такий спосіб використовують лише як компромісне рішення.

Як затиснути обплетення в роз'ємі, щоб воно не вилазило

Цей спосіб працює тільки в тих випадках, коли конструкція роз'єму передбачає механічний затискач (strain relief або притискну частину). У такому варіанті обплетення фіксується разом із кабелем за рахунок тиску всередині корпусу роз'єму.

Найчастіше метод застосовується для кабелів із металевим екраном, але може використовуватися і зі щільними синтетичними обплетеннями, якщо роз'єм здатний їх притиснути. Ключова умова — обплетення має потрапляти в зону затискання, а не залишатися за її межами.

Важливо враховувати, що механічна фіксація та екранування — це різні завдання. Якщо обплетення не має електричного контакту з металевою частиною роз'єму, екран фактично обривається, навіть якщо кабель затиснутий жорстко. Тому для екранованих кабелів важливо, щоб обплетення притискалося саме до металу, а не залишалося ізольованим під оболонкою.

Як закріпити обплетення кабелю в роз'ємі:

1. Визначте, де в роз'ємі розташована зона затискання (скоба, пелюстки або притискна втулка).
2. Зніміть зовнішню ізоляцію з таким розрахунком, щоб обплетення доходило до цієї зони.
3. Відігніть обплетення назад на оболонку кабелю (як манжету), якщо цього потребує конструкція.
4. Вставте кабель у роз'єм і переконайтеся, що обплетення потрапляє під притискач.
5. Перевірте, чи є контакт обплетення з металевою частиною роз'єму (для екранованих кабелів).
6. Затягніть або закрийте фіксувальний елемент.
7. Перевірте фіксацію — кабель не має витягуватися, а обплетення — зміщуватися.

У цьому випадку обплетення фіксується за рахунок конструкції роз'єму і не потребує додаткових рішень. Однак надійність залежить від типу роз'єму: у пластикових або неекранованих моделях цей спосіб вирішує лише завдання утримання кабелю, але не зберігає екранування.

Чи достатньо підплавити краї обплетення для його фіксації

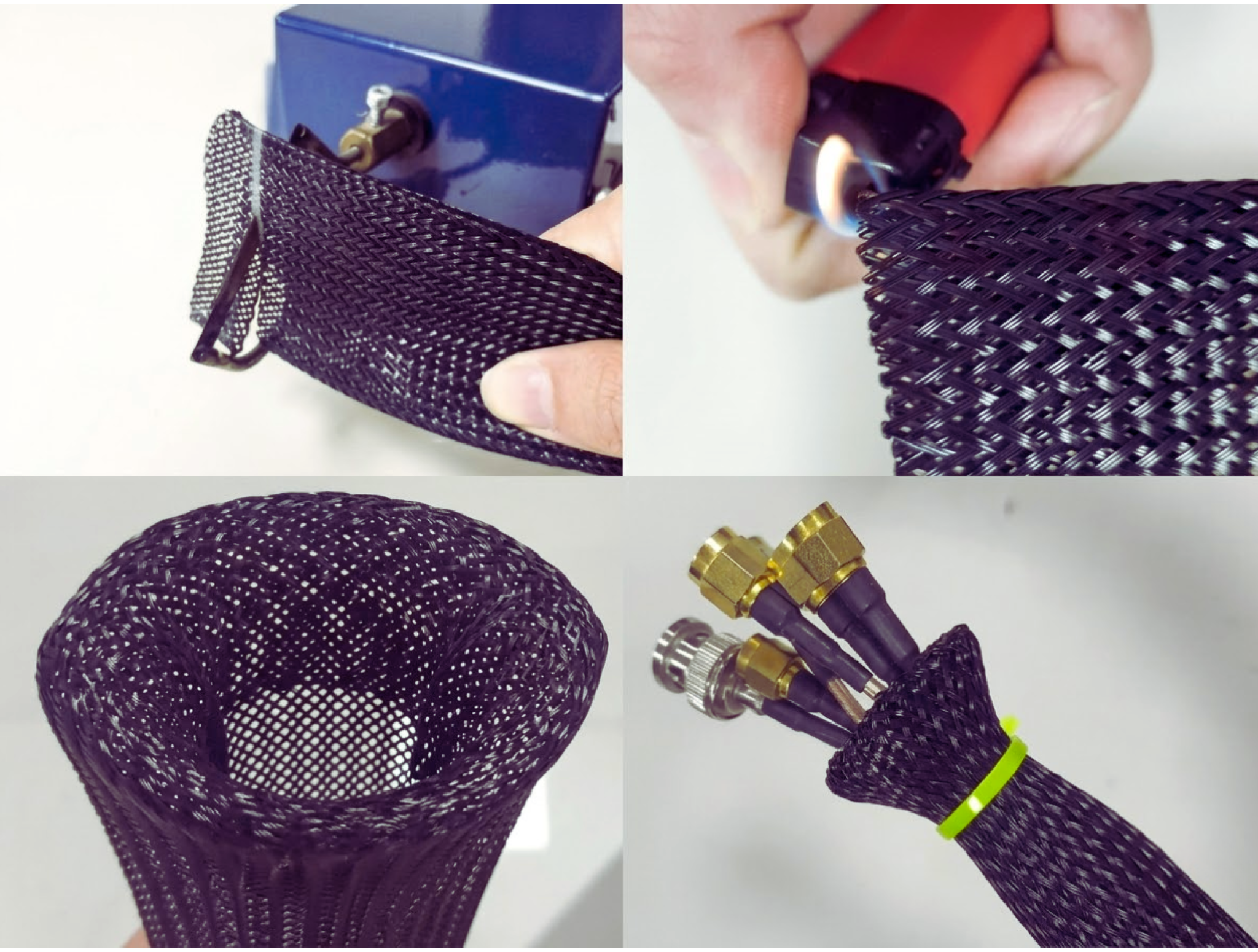

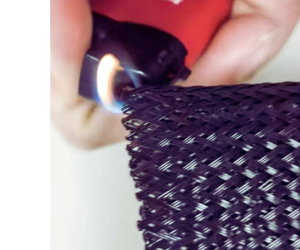

Люди іноді підплавляють край обплетення, думаючи, що таким чином закріплюють його на кабелі. Насправді це лише запобігає подальшому розпусканню волокон і не фіксує обплетення на кабелі.

Цей спосіб підходить виключно для синтетичних обплетень (наприклад, PET, нейлон). Для металевих він не застосовний, а для щільних термостійких матеріалів може не дати вираженого результату.

Як підплавити краї обплетення, щоб воно не розпускалося:

1. Натягніть обплетення та вирівняйте його положення.
2. Піднесіть джерело тепла до самого краю.
3. Легким нагріванням сплавте волокна між собою.
4. Дайте краю охолонути та затвердіти.
5. За необхідності підрівняйте край.

Після цього обплетення перестає розпускатися, але залишається рухомим. Для фіксації його потрібно додатково закріпити одним із інших способів.

Чи варто закріплювати обплетення пластиковими стяжками

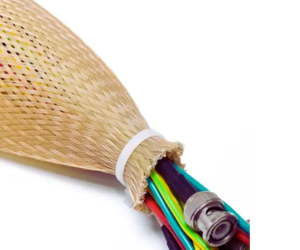

Цей спосіб підходить практично для будь-яких обплетень — від м'яких до металевих. Його використовують, коли важлива швидкість і немає суворих вимог до зовнішнього вигляду.

Важливо враховувати, що через локальний тиск м'яке або тонке обплетення може деформуватися або перетиснутися. При надмірному затягуванні є ризик пошкодження і зовнішньої ізоляції кабелю.

Як зафіксувати обплетення пластиковими стяжками:

1. Надягніть обплетення на кабель.
2. Установіть стяжку біля краю.
3. Затягніть її до щільного притискання.
4. Обріжте хвіст стяжки.
5. За необхідності додайте другу поруч.

Обплетення фіксується досить надійно, але зовнішній вигляд залишається суто технічним. Це варіант «швидко і працює», а не «охайно та естетично».

У яких ситуаціях можна закріпити обплетення за допомогою клею

Клейову фіксацію застосовують у нестандартних ситуаціях — наприклад, коли не можна використати обтискання або обмотування. Найкраще цей спосіб працює з тонкими синтетичними обплетеннями, які можна частково просочити клеєм.

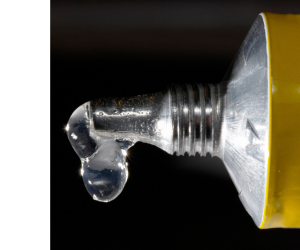

Коли потрібно швидко і точно закріпити обплетення, підійде ціаноакрилатний клей (суперклей). Він забезпечує жорстку фіксацію, але робить ділянку менш гнучкою і крихкою при вигинах. Якщо з’єднання має бути гнучкішим, можна використовувати силіконові або контактні суміші.

Термоклей та ПВА можуть застосовуватися тільки в легких умовах і, як правило, не забезпечують надійної фіксації при навантаженні або нагріванні.

Як закріпити обплетення за допомогою клею:

1. Нанесіть невелику кількість клею на край обплетення.
2. Рівномірно розподіліть його по волокнах.
3. Притисніть обплетення до кабелю.
4. Дочекайтеся повного висихання.
5. Перевірте міцність фіксації.

Край фіксується і перестає розпускатися, але при навантаженні з’єднання може ослабнути. З часом при регулярних вигинах клей також може втрачати зчеплення. Це допоміжний, а не основний спосіб.

Як найкраще закріпити обплетення на кабелі у конкретному випадку

Якщо немає розуміння, який із перелічених способів використати, орієнтуватися краще не на інструмент, а на умови роботи кабелю. Ключові параметри — чи є механічне навантаження, вигини, вібрація, температура і чи потрібен електричний контакт екрана. Ось кілька популярних кейсів:

• Нерухомий кабель. Якщо кабель лежить нерухомо і його не чіпають, серйозного навантаження немає. У таких умовах підійде ізоляційна стрічка або звичайна термозбіжна трубка — цього достатньо, щоб обплетення не розпускалося і не з’їжджало саме по собі.

• Кабель із частими вигинами. Коли кабель згинається при підключенні або в процесі експлуатації, з’являється ризик зміщення. Тут уже краще використовувати термозбіжну трубку з клеєм або ферулу — вони дають стабільнішу фіксацію і менше «розбовтуються» з часом.
• Механічне навантаження. Якщо кабель зазнає натягу або механічного навантаження, слабкі способи не тримають. У цьому випадку потрібне обтискання гільзою або втулкою — тільки воно дає жорстку фіксацію, яка не зсувається при роботі.
• Вібрація. При вібрації (транспорт, техніка, рухомі вузли) м’які способи фіксації швидко втрачають утримання. У таких умовах використовують тільки обтискні рішення.
• Екрановані кабелі. Коли використовується екранувальне металеве обплетення, важливим є не лише утримання, а й контакт. Тут підходять обтискання гільзою або втулкою, а також фіксація в роз’ємі з притисканням до металу. Якщо обплетення не має електричного контакту з металевою частиною, екранування не працює незалежно від жорсткості фіксації.
• Декоративне оформлення. Якщо завдання — просто охайно оформити край без навантаження, можна використовувати ферулу або термозбіжну трубку. Вони не дають максимальної міцності, але забезпечують нормальний зовнішній вигляд і базову фіксацію.
• Швидке рішення «на коліні». Коли немає інструменту і потрібне швидке рішення, використовують стяжки або ізоляційну стрічку. Це робочий варіант, але він залишається компромісним за надійністю та зовнішнім виглядом.

Нагадуємо, що існують також самозакривні обплетення та моделі на липучках, які не потрібно закріплювати додатково. Вони надзвичайно зручні для організації проводки, про що ви можете прочитати в нашій тематичній статті.
