Що означають букви та цифри на оболонці коаксіального кабелю: розбираємося в маркуванні

Ви відкриваєте каталог інтернет-магазину, щоб купити кабель для 4G-антени на дах або підключити камери відеоспостереження. Перед вами десятки товарів із назвами на кшталт «Кабель ULTRA FLEX LOW LOSS COAX 50 Ohm ПВХ». Один коштує 80 гривень за метр, інший — 500. Зовні вони однакові. У чому різниця?  У цій статті ми детально розберемо, що означають усі ці абревіатури в назвах коаксіальних кабелів і як за пару секунд перевірити своє замовлення при отриманні на пошті.

Які стандарти маркування коаксіальних кабелів бувають в Україні

Оскільки в Україні офіційно скасовано старі радянські ГОСТи, вся сучасна кабельна продукція (і імпортна, і від вітчизняних заводів) виготовляється та маркується за міжнародними стандартами та технічними умовами (ТУ). На оболонці та в картці товару ви можете зустріти такі написи:

• EN 50117 / IEC 61196 — європейські стандарти, що визначають якість матеріалів і класи екранування (Class A, A+, B).
• РК (радіочастотний кабель) — український стандарт (згідно з ТУ заводів), що прийшов на зміну радянській класифікації.

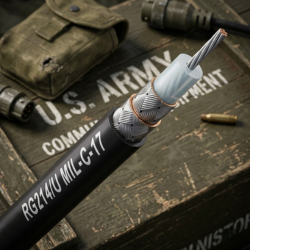

• MIL-C-17 (або MIL-DTL-17) — суворий військовий стандарт США. Гарантує максимальну термостабільність і точність параметрів (вибір для БПЛА, РЕБ та авіації).
• JIS (Japanese Industrial Standard) — японський стандарт, за логікою якого маркуються кабелі серій D-FB (наприклад, 5D-FB, 8D-FB).

Взявши в руки коаксіальний кабель, ви, швидше за все, побачите на його зовнішній оболонці довгий рядок тексту з англійськими абревіатурами, який повторюється кожен метр. Цей буквено-цифровий код — повноцінний «паспорт» виробу, де вказані всі його критичні характеристики.

Де дивитися маркування коаксіального кабелю та як його читати

Суворого стандарту черговості слів на оболонці кабелю не існує. Один завод може спочатку надрукувати назву бренду, а потім опір, інший — рівно навпаки.

Типовий рядок на ізоляції виглядає приблизно так: CAVEL DG 113 MADE IN ITALY 75 Ohm EN50117-2-4 Class A++ 015m або так: KINGSIGNAL KSR400 COAXIAL CABLE 50 OHM 045M.

Щоб зрозуміти, який саме дріт у вас у руках, не потрібно шукати логіку в порядку слів — досить просто вихоплювати очима знайомі блоки. Першим зазвичай кидається в очі назва заводу-виробника (CAVEL, ELESUN, KINGSIGNAL). Тут розшифровувати нічого, це просто ім'я. А ось усе, що написано поруч із ним — це вже технічний шифр. Давайте детально розберемо кожен його елемент.

1. Як дізнатися хвильовий опір кабелю: 75 Ом чи 50 Ом

Напис із цифрами 75 Ohm або 50 Ohm — це найкритичніша характеристика на всьому кабелі. Її друкують абсолютно завжди, і саме від неї залежить, чи буде взагалі працювати ваше обладнання.

• 75 Ohm (Ом) — стандарт для передачі відеосигналу та телебачення. Його використовують для супутникових тарілок, ефірного ТБ (Т2), систем відеоспостереження та кабельного інтернету (DOCSIS).
• 50 Ohm (Ом) — використовують для передачі даних і радіозв'язку. Саме він потрібен для винесення 4G/LTE-антен на дах, для роутерів, підсилювачів мобільного зв'язку та рацій.

Детально про те, як обрати кабель за хвильовим опором, ви можете прочитати в нашій минулій статті. Зараз же достатньо зауважити, що ці два стандарти не можна змішувати. Інакше ви або втратите більшу частину сигналу, або й зовсім зіпсуєте обладнання.

2. Що означають букви RG, LMR, AWG на коаксіальному кабелі

У цій частині рядка знаходиться найважливіший «монтажний» блок — абревіатури на кшталт RG-6, LMR-400, 5D-FB або 20 AWG. Ці символи — не просто назви моделей, а інформація про те, чи влізе кабель у ваш кабель-канал і чи не зламається він при спробі обігнути кут.

Ось як працює логіка цих кодів:

• Назва серії (RG, SAT, D-FB, KSR, LMR) — визначає призначення кабелю. RG підходить для загального зв'язку, SAT — для супутникового ТБ, а ELL, LMR та KSR — це серії з низькими втратами (Low Loss) для 4G-антен та Wi-Fi. Серія H популярна в Європі для радіостанцій, а CT/WF — для систем відеоспостереження.

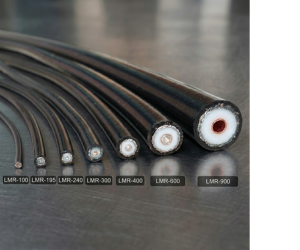

• Числові індекси (400, 58, 703, 6, 11) — вказують на клас товщини, де працює правило: чим більше число в маркуванні (наприклад, LMR-400 або 10D-FB), тим товщий і жорсткіший кабель. Цей напис попереджає про радіус вигину (товстий дріт зламається при згинанні під прямим кутом) і слугує суворим орієнтиром для купівлі роз'ємів, оскільки штекер від RG-6 фізично не налізе на 5D-FB.
• Американський калібр (AWG). Позначає переріз центрального провідника за принципом «перевертня»: чим більша цифра (наприклад, 24 AWG), тим тонша жила всередині. Це критично важливо перевіряти при передачі живлення по кабелю (технології PoE/PoC), оскільки на тонкій жилі напруга сильно просяде, і обладнання на іншому кінці просто не ввімкнеться.
• Суфікси /U, A/U, B/U, C/U (Revisions). Зустрічаються в американських стандартах (RG). Буква /U означає «Universal» (універсальний), а букви перед нею (A, B, C) — це номер ревізії. З кожною новою буквою кабель покращувався: змінювався матеріал діелектрика або склад оболонки на довговічніший.
• Спецмаркування надгнучкості (UltraFlex, Stranded). Якщо поруч із базовим індексом (наприклад, 5D-FB) надруковано слово UltraFlex або Stranded, це означає, що центральна жила кабелю зроблена не з цілісного шматка металу, а сплетена з безлічі тонких дротиків. Такий кабель можна сміливо гнути складними трасами та прокладати в рухомих механізмах — він не переломиться всередині. При цьому він не обов'язково коштує набагато дорожче за звичайні. Наприклад, серія ELL UltraFlex нашого виробництва є прямим аналогом відомої американської LMR за доступною ціною. Детальніше про неї ви можете дізнатися в цій статті.
• Напівжорсткі та напівгнучкі серії (Semi-Rigid / Semi-Flexible). Зустрічаються у високочастотному обладнанні (наприклад, RG-402, RG-405). Ці кабелі мають суцільний зовнішній провідник і «запам'ятовують» форму: як ви його зігнете при монтажі, так він і залишиться. Вони вимагають граничної акуратності, оскільки повторний перегин може призвести до мікротріщин і втрати сигналу.

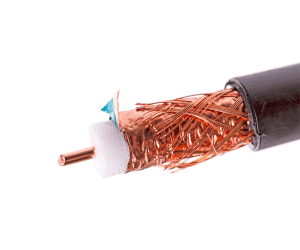

• Низькі втрати (Low Loss / Ultra Low Loss). У таких кабелях використовується газонаповнений діелектрик і подвійне екранування (суцільна фольга, приклеєна до діелектрика, плюс щільне обплетення). Це дозволяє передавати високочастотний сигнал на великі відстані з мінімальним згасанням там, де звичайний кабель «з'їсть» усе посилення антени.
• Фізичні розміри кабелю. Якщо на оболонці вказані цифри через дріб, наприклад, 1.13/4.8-6.6, це прямий розмір. Перша цифра показує діаметр жили, друга — діелектрика, під який і потрібно купувати роз'єм, третя — зовнішній діаметр.

На кабелях українського виробництва зустрічається метрична система РК та ТУ, наприклад, РК 75-4-11. Друга цифра в шифрі прямо вказує на точний діаметр внутрішнього діелектрика в міліметрах. Бачачи цифру «4», ви точно розумієте, що вам потрібен стандартний накрутний F-роз'єм, а цифри «7» або «9» вимагатимуть пошуку спеціальних збільшених конекторів.

3. Як відрізнити мідний кабель від сталевого та алюмінієвого за оболонкою

Щоб зрозуміти, із чого зроблена центральна жила всередині кабелю, шукайте на оболонці абревіатуру металу. Саме вона розкаже, наскільки крихким є дріт і чи можна пускати по ньому струм.

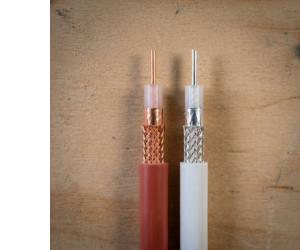

• CU / BC (Copper / Bare Copper) — чиста мідь. Найнадійніший варіант. Мідь пластична (жила не зламається при вигині) і відмінно проводить струм. Це маркування є обов'язковим, якщо по кабелю передається живлення (PoE/PoC) для вуличних камер або активних антен.
• TC (Tinned Copper) — луджена мідь. Та сама чиста мідь, але покрита тонким шаром олова. Вона виглядає як сріблястий метал, але всередині мідна. Олово захищає жилу від корозії та полегшує паяння — такий кабель незамінний в умовах високої вологості та в морському кліматі.
• CCS (Copper-Clad Steel) — обміднена сталь (біметал). Усередині сталь, зовні — мікронний шар міді. Завдяки «скін-ефекту» (сигнал іде тільки по поверхні) кабель відмінно працює з ТБ та інтернетом. Він дешевий і міцний на розрив, але дуже жорсткий і не підходить для передачі живлення.
• CCA (Copper-Clad Aluminum) — обміднений алюміній. Легший за сталь і краще проводить живлення, але дуже крихкий. Це економваріант для 4G-антен, що вимагає «хірургічної» акуратності при накручуванні роз'ємів.
• SCCS / SC / SPC (Silver-Plated) — посріблена мідь або сталь. Найдорожчий та найякісніший тип. Використовується у професійних ВЧ-кабелях (наприклад, у серіях RG-402 або MIL-C-17). Срібло має найкращу провідність, що критично для роботи на частотах вище 3–5 ГГц.

Якщо в маркуванні взагалі немає цих літер — у 99% випадків перед вами найдешевша сталь, виробник якої просто посоромився її вказати.

4. Як обрати кабель для вулиці чи приміщення за маркуванням PVC, PE та LSZH

Маркування матеріалу оболонки (ті самі букви PVC, PE або LSZH) підкаже, де саме можна безпечно прокладати конкретний дріт. Якщо вивести звичайний кімнатний кабель на вулицю, його ізоляція швидко потріскається від перепадів температур та ультрафіолету. Через ці мікротріщини всередину потрапить волога, металеве обплетення згниє за один сезон, і сигнал почне постійно обриватися. А в гіршому випадку дощова вода внутрішніми порожнечами дроту дотече до самого штекера й окислить контакти на вашому обладнанні.

• V або PVC / ПВХ — кабель для внутрішньої прокладки. Найчастіше він білого кольору. Полівінілхлорид панічно боїться прямих сонячних променів та сильних морозів. Виведете його на дах — він швидко задубіє і вкриється мікротріщинами.
• E або PE / Поліетилен — кабель для вуличної прокладки. Практично завжди чорного кольору (через додавання світлостабілізуючої сажі). Абсолютно стійкий до ультрафіолету, вологи та жорстких перепадів температур.
• PTFE / FEP / PFA (Тефлон / Фторопласт) — «броньована» хімія. Це термостійка оболонка (витримує від -60°C до +200°C і вище). Вона не плавиться при паянні, не боїться бензину, мастил та агресивної хімії. Якщо бачите такі букви — перед вами кабель для авіації, двигунів або спецтехніки.
• LSZH, LSOH або FR (Самозагасання) — та сама абревіатура вогнестійкості (Low Smoke Zero Halogen / Fire Retardant). Це спеціалізована безгалогенна оболонка. У разі пожежі такий дріт не підтримує горіння (самозагасає) і не виділяє отруйний задушливий дим. Шукати це маркування обов'язково, якщо ви робите проводку в дерев'яному будинку, лікарні, серверній або офісі з жорсткими вимогами пожежної безпеки.
• M (Трос / Messenger): Якщо в самому кінці буквеного блоку стоїть «M» (наприклад, F690BVM), це означає, що в оболонку впаяний несучий сталевий трос. Він критично необхідний для підвішування дроту в повітрі між стовпами або будівлями. Якщо повісити в повітрі звичайний кабель, він з часом порветься під власною вагою або від налиплого взимку льоду.
• Gel (Вологозахисний компаунд): Такий напис (або абревіатура J) означає, що під вуличну оболонку закачаний гідрофобний гель. Якщо зовнішня ізоляція отримає пошкодження (наприклад, перетреться об гілку дерева), гель заблокує отвір, і вода не піде по обплетенню вниз, прямо в роз'єми вашої техніки.
• Steel Braid / Armored (Бронювання): Маркування захисту від механічних пошкоджень та гризунів. Часто виконується у вигляді додаткової сталевої плетінки поверх оболонки. Незамінна річ для прокладки в підвалах та кабельних колодязях, де живуть щури.

Не переплачуйте за надлишкові характеристики там, де вони не потрібні. Немає сенсу купувати дорогий і жорсткий LSZH для звичайної квартири, якщо цього не вимагає проєкт, і вже тим більше немає потреби витрачатися на космічний тефлон (PTFE), якщо кабель не лежатиме впритул до гарячого мотора. Але й економити, вішаючи звичайний білий дріт на вулиці, теж не варто: сонце перетворить його на труху за два сезони.

5. Яка щільність екрана кабелю потрібна для захисту від перешкод

Зовнішнє обплетення та фольга захищають ваш сигнал від наводок сусідських роутерів, мікрохвильовок та електропроводки 220 В. Ось як виробники шифрують рівень цього захисту на оболонці:

• Цифри 60 або 90 (щільність обплетення) — у багатьох брендів ці цифри вшиті прямо в базовий шифр (наприклад, F660BV або F690BV). Маркування «60» означає 60% заповнення обплетення — це стандартний базовий рівень для звичайної квартири. Маркування «90» (90% щільності) — це посилений екран, який врятує сигнал від спотворень.
• TS або Tri-Shield (тришаровий екран) — позначає комбінацію «фольга + обплетення + фольга». Це чудовий вибір для зашумлених місць (багатоквартирні будинки, офісні центри). Такий напис гарантує стабільний пінг в іграх та відсутність артефактів на відео.
• Q, QS або Quad-Shield (чотиришаровий екран) — максимальний, параноїдальний рівень захисту («фольга + обплетення + фольга + обплетення»). Цей кабель шукають для екстремальних умов: якщо поруч стоїть потужна вежа зв'язку, працює промислове обладнання або якщо десятки кабелів щільно утрамбовані в один вузький металевий лоток.
• Class A, A+, A++ — європейський стандарт (EN 50117), який ви обов'язково зустрінете на якісних кабелях (наприклад, Cavel або CommScope). Якщо на кабелі написано Class A++, це «вища ліга»: такий дріт має ідеальний захист і рекомендований для роботи з чутливим супутниковим обладнанням та високошвидкісним інтернетом.
• Ефективність екранування (dB) — іноді виробник прямо вказує цифри згасання перешкод, наприклад, 100 dB або 120 dB. Чим вище це число, тим краще кабель ізольований від зовнішнього світу. Усе, що вище 100 dB, вважається відмінним показником.
• Bonded Foil (приклеєна фольга) — у маркуванні може позначатися літерами AD або просто в описі. Це означає, що фольга приклеєна до діелектрика. При монтажі та вигинах вона не зморщиться і не утворить «дірок» у захисті, через які пролізе шум.

Базових 60–77% обплетення (Class B або A) з головою вистачить для 90% домашніх завдань. Але якщо ви вкладаєте коаксіал в одну штробу з силовим кабелем 220 В або тягнете його через шахту ліфта — беріть мінімум 90% обплетення або Class A++, інакше наводки від електрики «заб'ють» корисний сигнал.

6. Як дізнатися довжину кабелю в бухті за мітками метражу

У самому кінці рядка завжди друкується рік виробництва (наприклад, 2024) та вбудована рулетка — мітки метражу (наприклад, 015m, 016m). Цифра змінюється кожен метр. Це дозволяє точно відрізати потрібний шматок або дізнатися, скільки кабелю залишилося в бухті. Якщо кабель старий (випущений 8–10 років тому), його оболонка від тривалого зберігання на складі може виявитися пересушеною та крихкою, тож звертати увагу на рік теж корисно.

Як перевірити своє замовлення при отриманні на пошті

Тепер, коли ви розумієте мову маркування, вас неможливо обманути. Ви замовили кабель, прийшли до відділення служби доставки, відкрили коробку. Що робити далі?

1. Звірте опір та тип. Шукайте очима 75 Ohm або 50 Ohm. Перевірте тип (наприклад, RG-6 або 5D-FB).

2. Перевірте оболонку. Замовляли для вулиці? Шукайте букви PE (кабель має бути чорним).

3. Тест на метал (жила). Якщо ви платили за дорогу мідь, на кабелі має бути написано CU. Якщо там написано CCS, CCA або літер металу взагалі немає — вам надіслали дешевий біметал.

• Лайфхак із магнітом: Зачистіть 1 сантиметр дроту і прикладіть звичайний магніт до центральної жили. Сталь (CCS) одразу прилипне. Мідь (CU) та алюміній (CCA) не магнітяться.
• Лайфхак із ножем: Щоб відрізнити мідь від обмідненого алюмінію, злегка пошкрябайте жилу лезом. Якщо під жовтим шаром з'явився сріблястий метал — це алюміній. Якщо жила мідна на всю глибину — вас не обманули.

4. Перевірте метраж за мітками. Розмотувати кабель для перевірки не потрібно. У скрученому мотку або заводській бухті завжди є доступ до обох кінців дроту: зовнішнього та внутрішнього. Достатньо знайти цифрову мітку довжини на кожному з них і відняти менше значення від більшого. Отримана різниця — це точна довжина вашого відрізу.

Витративши на такий огляд всього пару хвилин, ви заберете додому рівно те, за що заплатили. Без неприємних сюрпризів при монтажі, без роз'ємів, що раптово не підійшли, і без ризику, що кабель розсиплеться на морозі. Опис на сайті може бути будь-яким, але букви на самій оболонці не брешуть — і тепер ви вмієте їх читати.

Якщо у вас виникли будь-які питання про те, який коаксіальний кабель купити, ви можете зв'язатися з нами для консультації. Ми підкажемо найоптимальніший варіант під ваші завдання та бюджет, а за потреби безкоштовно надішлемо тестові зразки. Доставка здійснюється по всій Україні, включаючи Київ, Харків, Дніпро, Одесу та Львів.
