Що враховувати під час вибору коаксіальних кабелів для БПЛА та РЕБ

Ми вже багато разів розповідали про коаксіальні кабелі в контексті класичного радіозв'язку, але сьогодні розберемо специфікацію фідерних трактів для систем БПЛА та комплексів радіоелектронної боротьби (РЕБ). В цій ніші діють інші критерії надійності. Коли апаратура функціонує в умовах жорстких вібрацій, екстремальних теплових навантажень і щільних електромагнітних завад, вибір кабелю перетворюється з рутинної задачі на складний інженерний розрахунок. Очевидний базис у вигляді хвильового опору 50 Ом ми залишимо поза дужками. Набагато важливіше детально розглянути екранування та формфактори, які визначають ефективність високочастотного тракту на різних ділянках апаратури.

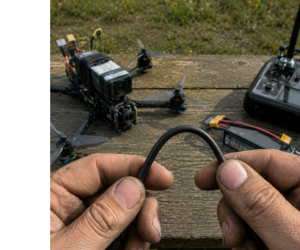

Вибір кабелю для внутрішньобортових комунікацій та телеметрії дронів

Для розведення каналів керування та низькочастотної телеметрії всередині корпусу дрона критичними є маса та здатність фідера гнутися в обмеженому просторі. Тут на перший план виходить надійність комутації без створення зайвого механічного напруження на портах польотного контролера.

Оптимальні гнучкі кабелі для внутрішнього розведення:

• Тип RG-316. Одне з найпоширеніших рішень. Його обирають як надійну «робочу конячку» для більшості внутрішніх з'єднань. Залежно від завдання використовують варіанти з центральною жилою зі срібленої міді або срібленої обмідненої сталі. Сталеве осердя підвищує стійкість до розтягування та циклічних вібрацій рами, а мідний варіант забезпечує менші втрати і кращу гнучкість.
• Ультратонкий RG-178. Коаксіал, що вирізняється мінімальною масою та зовнішнім діаметром усього близько 1,8 мм. Його обирають для мікрозбірок (наприклад, у надлегких розвідувальних дронах до 250 грамів), де кожен грам має значення і критичною є максимальна гнучкість для укладання в тісному корпусі. Через високі погонні втрати його бажано застосовувати короткими відрізками, хоча за допустимих втрат він успішно працює і на довжинах до тридцяти сантиметрів.

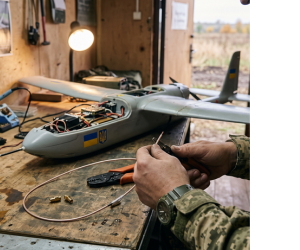

Під час внутрішнього прокладання під паяння критично важливим є матеріал діелектрика. Фторопластові ізолятори в кабелях 316-ї та 178-ї серій значно краще переносять нагрівання від жала паяльника і зберігають геометрію лінії. Для максимальної надійності місце переходу від плати до кабелю рекомендується захищати клейовою термоусадкою або компаундом, створюючи плавний радіус вигину та знімаючи механічне напруження з крихкого контакту.

Захист приймальних трактів відеозв'язку від електромагнітних завад

Під час переходу в діапазони відеозв'язку від 1,2 до 2,4 ГГц виникає проблема електромагнітної сумісності. Випромінювання від сусідніх передавачів або наведення від імпульсних перетворювачів напруги можуть проникати в приймальний тракт, створюючи завади і знижуючи дальність зв'язку.

Кабелі з посиленим екрануванням для захисту від наведень:

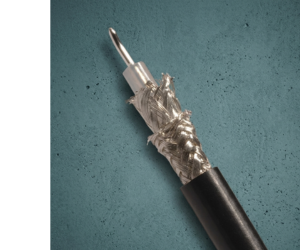

• Варіанти RG-316 з подвійним екраном. Часто маркуються виробниками індексом «D». Його обирають для чутливих вузлів саме через наявність другого срібленого обплетення. Воно покращує ефективність екранування, що захищає слабкий відеосигнал, який проходить кабелем, від електромагнітних завад, генерованих бортовою електронікою.
• Коаксіал RG-223. Товстий і важкий фідер із подвійним екрануванням. Кабель відмінно справляється з наведеннями, однак вимагає дуже акуратного ручного паяння, оскільки його поліетиленовий діелектрик є чутливим до перегрівання. За тривалого впливу температури жила може зміститися і в окремих випадках замкнути на екран, що підвищує ризик пошкодження передавача або роботи з високим коефіцієнтом стоячої хвилі.
• Коаксіал RG-400. Практична альтернатива 223-й серії для важких дронів. Цей кабель обирають за те, що за аналогічних габаритів і такого ж подвійного обплетення його діелектрик виконаний із термостійкого фторопласту. Це суттєво знижує ризик пошкодження внутрішньої структури під час ручного паяння в кустарних умовах: ізоляція не тече, і жила залишається строго по центру.

Не ігноруйте вплив силових систем дрона на відеоканал. Подвійний екран робить кабель дещо жорсткішим, але це виправдана ціна за стабільну картинку. Якщо модуль зв'язку розміщений поруч із регуляторами обертів, саме покращене екранування нерідко допомагає зменшити вплив завад і стабілізувати радіоканал.

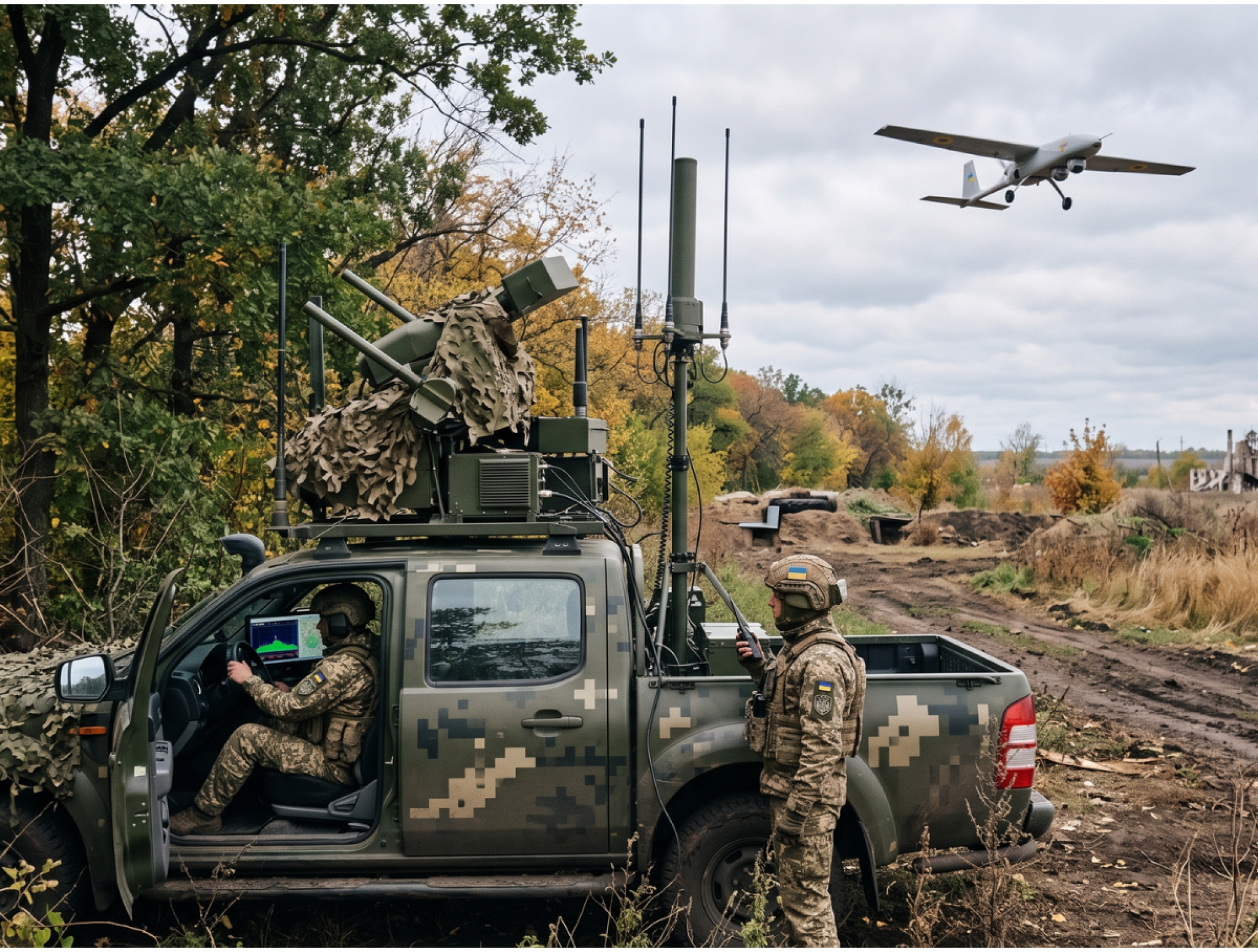

Окопна специфіка збирання трактів для потужних комплексів РЕБ

Зі зростанням частоти та передаваної потужності вимоги до термостійкості та якості ВЧ-тракту зростають багаторазово. В академічній теорії для мінімізації втрат рекомендують використовувати напівжорсткі мідні трубки, однак в умовах постійних ударів та вібрацій дронів вони виламують роз'єми. Тому інженерам доводиться йти на компроміс: використовувати гнучкі кабелі та обирати найвитривалішу ізоляцію.

Надійні марки кабелів для відеолінків та модулів придушення:

• Короткі пігтейли RG-316. Їх обирають для відеопередавачів на 5,8 ГГц, тому що це найбільш доступний спосіб з'єднати модуль з антеною без ризику відірвати порт під час падіння апарата. Щоб мінімізувати фізичні втрати сигналу на цій частоті, такі траси намагаються робити максимально короткими.
• Коаксіал RG142. Жорсткий і дуже надійний кабель із монолітною центральною жилою, діелектриком із суцільного фторопласту та подвійним срібленим обплетенням. Його масово обирають виробники РЕБ для комутації підсилювачів з антенами, оскільки він зберігає свої діелектричні властивості в широкому діапазоні температур і надійно екранує сигнал усередині корпусу станції.
• Коаксіал RG-400. Близький аналог 142-ї серії, але з багатопровідниковою центральною жилою. Цю марку обирають для потужних модулів там, де потрібна трохи більша гнучкість під час укладання всередині тісного корпусу станції завад, за збереження тієї ж термостійкості та щільного подвійного екранування.

В умовах реального збирання під час роботи потужних підсилювачів фідер може зазнавати підвищених температурних навантажень як через власні втрати, так і під час прокладання поруч із гарячими радіаторами. Головне правило монтажу таких каскадів — використовувати якісні роз'єми під обтискання, оскільки будь-яка недбалість у контакті призведе до локального перегрівання.

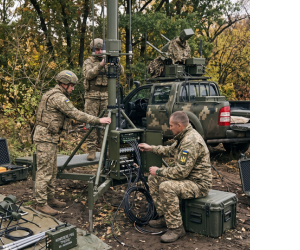

Магістральні кабелі з низькими втратами для наземних станцій

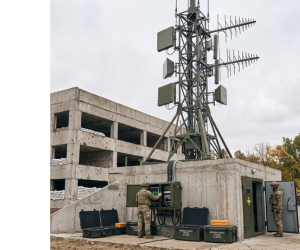

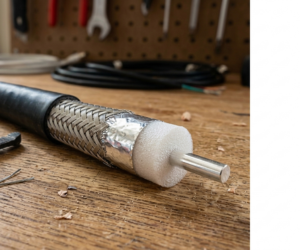

Для наземного сегмента, що включає кінцеві щогли РЕБ і виносні антени ретрансляторів, маса перестає відігравати вирішальну роль. Пріоритетом стає мінімізація загасання сигналу на трасах від трьох до п'ятнадцяти метрів. У багатьох сучасних магістралях використовується спінений діелектрик і комбінований екран, що дає змогу суттєво знизити погонні втрати.

Популярні стандарти магістральних кабелів та їхні аналоги:

• Серії 195 та 200. Компактні варіанти із зовнішнім діаметром близько 5 мм. Їх обирають, коли потрібна достатня гнучкість для зручного прокладання, але загасання має бути помітно нижчим, ніж у бортових кабелів. Відмінно підходять для коротких щогл і легких виносних антен.
• Кабелі 5D-FB та аналоги. Оптимальний компроміс між зручністю роботи та низьким загасанням. Ці кабелі широко застосовуються для підключення наземних підсилювачів сигналу до спрямованих антен на дистанціях близько п'яти-семи метрів.
• Кабелі 8D-FB та 400-та серія. Універсальні кабелі діаметром близько 10 мм. Велика товщина діелектрика і масивна центральна жила забезпечують передавання сигналу з відчутно меншими втратами. Їх часто застосовують під час підключення антен, установлених на щоглах заввишки близько 10–15 метрів.
• Надгнучкі модифікації. Версії магістральних кабелів, у яких зовнішня оболонка виконана з еластичних полімерів. Цю категорію обирають спеціально для мобільних оперативних груп: монолітна центральна жила стандартного фідера менш стійка до багаторазових вигинів, ніж багатопровідникова, і може швидше вийти з ладу за частих розгортань.

Багато звичних назв магістральних кабелів — це не суворі міжнародні специфікації (на кшталт MIL-STD), а комерційні бренди, які стали загальними назвами. Наприклад, популярна абревіатура LMR (LMR-240, LMR-400) є торговою маркою американської компанії Times Microwave Systems, про яку ми розповідали в тематичній статті.

На практиці інженери не переплачують за оригінальний бренд, а масово використовують повні функціональні аналоги від інших заводів. Зокрема, відмінно зарекомендували себе серії KSR від великого виробника Kingsignal, а також наша фірмова лінійка супергнучких кабелів ELL Ultra Flex. Завдяки високій щільності обплетення та якісному спіненому діелектрику вони забезпечують рівно ті ж самі радіотехнічні характеристики, що й дорогі оригінали.

Часті запитання щодо експлуатації коаксіальних трактів

У яких випадках RG400 дійсно дає перевагу над RG316, а коли це зайва вага?

Марка RG400 має зовнішній діаметр близько 5 мм, тоді як RG316 — усього 2,5 мм. Використовувати товстий RG400 всередині невеликого FPV-дрона для стандартного передавача на 1–2 Вати — це зайва вага і невиправдане механічне навантаження на тендітні роз'єми (особливо U.FL). Його перевага розкривається виключно на високих потужностях. RG400 незамінний під час комутації модулів РЕБ потужністю від 10–20 Ват і вище, де тонкий кабель почне відчутно грітися, а також там, де потрібна максимальна ізоляція сусідніх каналів завдяки потужному подвійному екрану.

Наскільки критичним є збільшення довжини пігтейла на 5,8 ГГц?

На частоті 5,8 ГГц загасання в тонкому фторопластовому кабелі типу RG316 досягає приблизно 3–3,5 децибела на метр. Це означає, що додавання зайвих 10 сантиметрів до довжини пігтейла «з'їсть» близько 0,35 децибела потужності. Для системи це втрата приблизно 8 % від енергії, що видається передавачем. Якщо ви подовжили кабель на 5–10 см заради зручного і безпечного кріплення антени, трагедії не станеться. Але збирати на 5,8 ГГц траси по 30–40 сантиметрів із тонкого кабелю — це гарантовано перевести помітну частину потужності відеоканалу в паразитне нагрівання кабелю.

Коли подвійний екран дійсно допомагає, а коли він нічого не змінює?

Подвійне обплетення рятує, коли лінія зв'язку проходить упритул до джерела широкосмугового шуму: регуляторів обертів, потужних силових кабелів живлення або в тісному ранці РЕБ, де генератори завад стоять упритул один до одного. Однак подвійний екран нічого не змінить, якщо сама антена розташована невдало. Якщо випромінювач приймача знаходиться за кілька сантиметрів від шумного імпульсного перетворювача, наведення збере сама антена, і жоден, навіть найдорожчий, кабель із подвійним екрануванням цей сигнал уже не очистить.

Чи є сенс переплачувати за оригінальний LMR за довжини траси до 5 метрів?

Практичного сенсу в цьому немає. На дистанціях до 3–5 метрів різниця в загасанні між оригінальним LMR-240/400 та якісним аналогом (чи то 5D-FB, серія KSR від Kingsignal або наша лінійка ELL Ultra Flex) становить десяті частки децибела. Цю різницю можна побачити тільки на лабораторному аналізаторі спектра, у польових умовах вона ніяк не вплине на дальність зв'язку. Набагато доцільніше витратити цей бюджет на купівлю якісних фірмових роз'ємів і хороший інструмент для обпресування.

В яких випадках варто обирати центральну жилу зі срібленої обмідненої сталі, а коли — зі срібленої міді?

Сталеве осердя (обміднена сталь) має високу механічну міцність на розрив. Такі кабелі ідеальні для зовнішніх пігтейлів, які стирчать із рами дрона й регулярно зазнають ударів під час падінь, а також для мобільних збірок, де кабелі постійно смикають. Жила зі срібленої міді м'якша. Її обирають для розведення всередині корпусу, коли потрібно прокласти кабель складними вигинами в тісному просторі, не створюючи водночас механічного напруження та ефекту «пружини», який виламуватиме контактні майданчики на платі. На високих частотах провідність обох варіантів практично ідентична через скін-ефект: увесь струм усе одно протікає тонким зовнішнім шаром срібла.
