КОАКСІАЛЬНИЙ КАБЕЛЬ

Коаксіальні кабелі для ТБ, відеоспостереження та супутникових систем

Які коаксіальні кабелі обрати для ТБ, CCTV та SAT:

• RG-59 — 75 Ом, компактний кабель для аналогового та HD-відеоспостереження на коротких відстанях у приміщеннях.
• RG-6 — 75 Ом, універсальний варіант із меншими втратами, застосовується для цифрового телебачення, супутникових ресиверів і сучасних CCTV-систем.
• RG-11 — 75 Ом, збільшений діаметр і мінімальне загасання, використовується для довгих магістральних ліній.

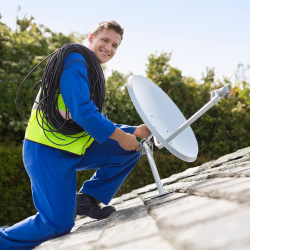

• RG-6 SAT / RG-11 SAT — кабелі з посиленим екрануванням і мідною жилою, оптимальні для супутникових антен та приймально-розподільчих систем.

Коаксіальні кабелі для радіозв’язку та бездротових систем

У радіозв’язку, а також у системах LTE, 4G, 5G, Wi-Fi та GPS коаксіальні кабелі використовуються для з’єднання антен із передавальним і приймальним обладнанням. Основні вимоги — імпеданс 50 Ом, низькі втрати на високих частотах і стійкість до зовнішніх електромагнітних завад. Неправильний вибір кабелю безпосередньо впливає на дальність зв’язку та стабільність сигналу.

Оптимальні коаксіальні кабелі для радіосистем і антен:

• RG-58 — 50 Ом, гнучкий кабель для коротких з’єднань і внутрішньої комутації обладнання.
• RG-213 — 50 Ом, покращене екранування та знижені втрати, підходить для стаціонарних антенних систем.
• LMR-195 / LMR-240 або більш бюджетні аналоги ELL-195 та ELL-240 — 50 Ом, компактні маловтратні кабелі для антен і радіомодулів.
• LMR-400 або ELL-400 — 50 Ом, мінімальні втрати на високих частотах, застосовується для репітерів, точок доступу та зовнішніх антенних систем.

Коаксіальні кабелі для вимірювальних та ВЧ/НВЧ систем

У вимірювальному обладнанні та високочастотних системах коаксіальні кабелі є складовою точно сформованого сигнального тракту. Тут особливо важливі стабільність електричних параметрів, якісний діелектрик і надійне екранування. Навіть незначні відхилення можуть призводити до похибок вимірювань і спотворення сигналу.

• RG-174 — 50 Ом, тонкий і гнучкий кабель для допоміжних і малопотужних вимірювальних з’єднань.
• RG-223 — 50 Ом, подвійне екранування, застосовується в умовах підвищеного рівня завад.
• Напівжорсткі (semi-rigid) коаксіальні кабелі — використовуються у ВЧ та НВЧ трактах, лабораторних установках і тестових стендах, де потрібна максимальна стабільність параметрів.

Коаксіальні кабелі для промислового та транспортного обладнання

У промисловості й транспорті коаксіальні кабелі експлуатуються в умовах вібрацій, перепадів температур, електромагнітних завад і впливу технічних середовищ. Тому під час вибору кабелю ключове значення мають механічна міцність, стійкість оболонки та стабільність характеристик упродовж усього строку служби.

Які коаксіальні кабелі замовити для складних умов експлуатації:

• RG-58 і RG-6 у виконанні з промисловою оболонкою — для обладнання, шаф керування та промислових відеосистем.
• Коаксіальні кабелі з ізоляцією PTFE — для підвищених температур і агресивних середовищ.
• Автомобільні коаксіальні кабелі, сумісні з роз’ємами FAKRA — для камер, GPS і телематичних систем у транспорті та спеціальній техніці.

Як обрати та придбати коаксіальний кабель

Під час вибору коаксіального кабелю важливо враховувати такі параметри:

1. Хвильовий опір (імпеданс)

• 75 Ом — найпоширеніший варіант, використовується в телевізійних системах, супутниковому та кабельному телебаченні, а також у системах відеоспостереження. Забезпечує високу якість зображення та мінімальні втрати на робочих частотах.
• 50 Ом — застосовується у професійному обладнанні: радіозв’язок, вимірювальна апаратура, спеціалізовані локальні мережі, Wi-Fi-антени. Такий кабель оптимізований для передавання даних і радіочастотних сигналів.

2. Робоча частота та допустимі втрати

• Для коротких ліній допустимі простіші кабелі (RG-58, RG-59).
• Для зовнішніх антен, супутникових систем і LTE/5G перевагу надають маловтратним коаксіалам (RG-6, RG-11, LMR-240, LMR-400).

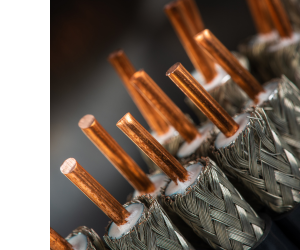

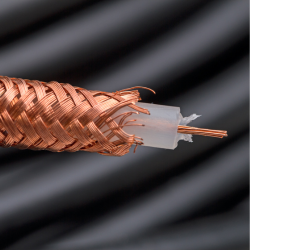

3. Конструкція та матеріали кабелю

• Електричні та механічні властивості коаксіального кабелю безпосередньо залежать від його конструкції.
• Центральна жила: мідна є кращою за оміднену сталь (CCS), особливо для ВЧ і супутникових систем.
• Діелектрик: спінений поліетилен зменшує втрати, PTFE застосовується для ВЧ та високотемпературних умов.
• Екранування: одинарне, подвійне або фольговане обплетення — що вища щільність екрана, то кращий захист від завад.
• Оболонка: PVC — для внутрішнього монтажу, PE або спеціалізовані склади — для зовнішнього прокладання та промислового середовища.

4. Довжина лінії

5. Умови прокладання

6. Гнучкість, вібрації та механічні навантаження

• більш гнучкі кабелі серії LMR меншого діаметра
• спеціальні автомобільні або промислові коаксіальні кабелі
• кабелі з посиленою оболонкою та підвищеною стійкістю до стирання

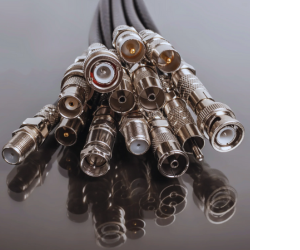

7. Роз’єми та сумісність з обладнанням

• тип обладнання
• вимоги до обтискання або паяння
• умови обслуговування та заміни

Чому варто купити коаксіальні кабелі в 1-TECH

В нашому інтернет-магазині ви знайдете коаксіальні кабелі 50 Ом і 75 Ом від перевірених виробників. Ми пропонуємо:

• великий вибір моделей для ТБ, інтернету та систем безпеки
• точні характеристики для зручного підбору потрібного варіанта
• безкоштовну допомогу спеціалістів при виборі
• вигідні ціни та можливість замовити кабель як бухтою, так і нарізкою
• доставку по всій країні, включаючи Київ, Харків, Львів, Одесу та Дніпро

FAQ

Чи можна замінити кабель 75 Ом на 50 Ом або навпаки?

Як екранування впливає на якість сигналу?

Чи є різниця між кабелями одного типу, але різних виробників?

Чим відрізняється мідна жила від омідненої?

Чи можна прокладати коаксіальний кабель на вулиці?

Що важливіше — кабель чи роз’єми?

Чи можна купити коаксіальний кабель на метраж, а не бухтою?

Чи допомагаєте ви з підбором коаксіального кабелю?

Чи можна одразу замовити кабель із відповідними роз’ємами?
