При виборі термостійких і вогнестійких кабелів дуже часто припускаються помилок. Причина проста — плутанина в термінах та агресивний маркетинг, який підміняє інженерну логіку гучними цифрами та словами.
У цій статті ми розберемо найпоширеніші міфи про термостійкі кабелі, покажемо, як вони виглядають на практиці, і пояснимо, на які параметри дійсно варто звертати увагу при виборі. Матеріал орієнтований на реальні умови експлуатації та українські нормативні вимоги.

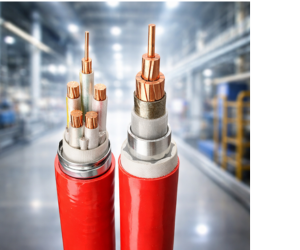

Міф №1. Чим вища температурна стійкість кабелю, тим він кращий
При виборі термостійкого кабелю багато хто в першу чергу дивиться на максимальну температуру, вказану в каталозі. Значення +250 °C, +400 °C і вище сприймаються як показник універсальності та підвищеної надійності. На практиці температурний клас кабелю вказує не на його «якість», а на область застосування.
Чому робочу температуру кабелю переоцінюють:
- в описах акцент роблять на максимальній, а не на робочій температурі
- реальна температура в зоні прокладання часто не аналізується
- висока цифра сприймається як запас надійності
- не враховується вплив конструкції кабелю на монтаж та експлуатацію
Кабелі, розраховані на екстремальні температури, мають жорсткішу конструкцію, більший діаметр та підвищені вимоги до прокладання. В умовах помірного нагріву їхні властивості не дають практичних переваг, але збільшують вартість проєкту та ускладнюють монтаж.
До чого призводять помилки при виборі термостійкого кабелю за температурою:
У практиці експлуатації промислових об'єктів регулярно трапляються ситуації, коли в гарячому цеху ставлять кабель, розрахований на +250 °C, при фактичній температурі середовища близько +60…70 °C. Такий кабель гірше вкладається в лотках, потребує більшого радіуса вигину і збільшує час монтажу. Після розбору умов експлуатації зазвичай переходять на кабелі з ізоляцією XLPE, розраховані на тривалу роботу до 90 °C, і отримують ту саму надійність при простішому прокладанні та обслуговуванні. При температурі +60…70 °C кабель на +250 °C не працює «краще» — він просто дорожчий і незручніший у монтажі.

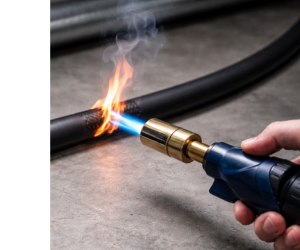

Міф №2. Напис «вогнестійкий» означає повний захист від вогню
При виборі кабелю з маркуванням «вогнестійкий» часто виникає відчуття, що такий кабель автоматично вирішує всі завдання, пов'язані з пожежною безпекою. Саме слово сприймається як універсальна гарантія того, що лінія буде захищена від вогню в будь-якій ситуації. На практиці це хибне та небезпечне спрощення.
Вогнестійкість — це не загальна властивість «не боятися пожежі», а суворо нормована характеристика, прив'язана до умов випробувань і обмежена в часі.
Чому вогнестійкість кабелю часто розуміють неправильно:
- змішуються дві різні вимоги: непоширення горіння та збереження працездатності
- класи вогнестійності FE 180, E15, E30, E90 сприймаються як другорядні або взагалі не враховуються
- термін «вогнестійкий» використовується без посилання на стандарт і метод випробувань
- не враховується, що вогнестійкість завжди має часову межу і залежить від монтажу лінії

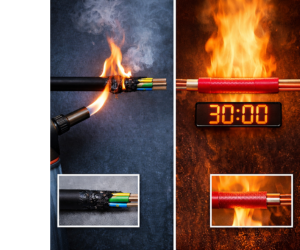

- У чому принципова різниця між «нг» та вогнестійкістю
Кабелі з індексом «що не поширює горіння» («нг») призначені для того, щоб обмежити поширення полум'я трасою. Вони можуть самозатухати після усунення джерела вогню, але не зобов'язані зберігати працездатність під впливом полум'я.
Вогнестійкі кабелі вирішують інше завдання: забезпечити роботу ланцюга протягом заданого часу під час пожежі. Це завжди конкретне значення — 15, 30, 60 або 90 хвилин — підтверджене випробуваннями за встановленим стандартом. Ці вимоги не замінюють одна одну і застосовуються для різних цілей.
Типові помилки при виборі вогнестійкого кабелю
Саме через таку підміну понять найчастіше виникають помилки при виборі кабелю для ліній, які мають працювати під час пожежі. У проєкті може бути закладена вимога збереження працездатності (наприклад, E30 або E90), але на етапі монтажу вогнестійкий кабель замінюють на звичайний нг-LS, вважаючи, що цього достатньо для пожежної безпеки.
При перевірці такі лінії не відповідають заданим вимогам: кабель не розрахований на роботу під впливом полум'я і не має підтвердженого класу вогнестійкості. У результаті кабельну трасу доводиться переробляти вже після монтажу, включаючи заміну кабелю та способу кріплення, оскільки вогнестійкість стосується не лише кабелю, а й усієї кабельної лінії як системи.
Міф №3. Силіконова ізоляція — універсальне рішення для високих температур
Силіконові кабелі часто сприймаються як стандартний варіант для будь-яких гарячих зон. Їхня гнучкість і висока термостійкість створюють відчуття універсальності. Вони дійсно чудово підходять для багатьох зон, про що ми детально розповідали в цій статті.
Чому силікон вважають універсальною термостійкою ізоляцією:
- силікон витримує температури, при яких ПВХ уже руйнується
- висока гнучкість сприймається як ознака професійного рішення
- матеріал активно просувається для печей та нагрівачів
- обмеження щодо механічної міцності рідко підкреслюються
Водночас такі кабелі мають чіткі обмеження щодо умов експлуатації. Силіконова ізоляція стійка до нагрівання, але чутлива до порізів, стирання, мастил та абразивного пилу. У забрудненому або агресивному середовищі без додаткового захисту вона швидко втрачає ізоляційні властивості.

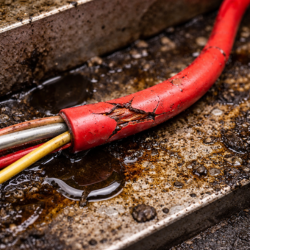

Коли замість силіконових кабелів потрібно обрати інший варіант
На нагрівальному обладнанні силіконовий кабель нерідко прокладають без додаткового захисту в зоні, де є мастило та пил. Температура при цьому може бути нормальною для силікону (наприклад, близько +150 °C), але ізоляція отримує мікропошкодження від абразиву та контакту з мастилом. Через кілька місяців з'являються тріщини та витоки, згодом — локальні пробої.
Після обстеження траси кабель або захищають (обплетення/короб/правильні вводи та фіксація), або змінюють на рішення у фторполімерній ізоляції, якщо середовище агресивне. У зоні з мастилом та пилом проблема виникає не через «недостатню термостійкість», а через невідповідність ізоляції середовищу.
Міф №4. Вогнестійкий кабель підходить для постійної роботи при високій температурі
Іноді припускають, що якщо кабель витримує вплив полум'я, то він тим паче підійде для постійної експлуатації в гарячій зоні. Це принципово невірно.
Чому вогнестійкі кабелі плутають із термостійкими:
- вогнестійкість сприймається як універсальний термозахист
- не розрізняються аварійний та штатний режими роботи
- ігнорується допустима робоча температура жил
- увага зосереджується лише на результатах вогневих випробувань
Важливо розуміти, чим відрізняються термостійкі кабелі від вогнестійких. Останні розраховані на короткочасний вплив високої температури в аварійній ситуації. У штатному режимі їхня допустима робоча температура часто не перевищує +70 °C, як і у звичайних кабелів із ПВХ-ізоляцією.

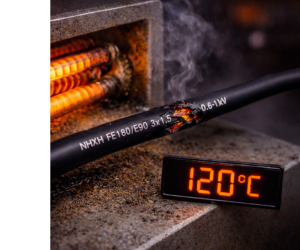

Чи можна використовувати вогнестійкий кабель у гарячих зонах
Коли вогнестійкий кабель встановлюють поруч із постійно нагрітим обладнанням (де повітря/поверхні тримаються, наприклад, +120 °C тривалий час), ізоляція починає прискорено старіти, навіть якщо кабель формально «вогнестійкий». У результаті лінія втрачає ресурс у штатному режимі, а не під час пожежі. Для постійних гарячих зон потрібно обирати термостійку ізоляцію (силікон/фторполімер/інші рішення відповідно до завдання), а вогнестійкість розглядати окремо — якщо вона взагалі потрібна.
Українські норми та вимоги до термостійких і вогнестійких кабелів
При виборі кабелів для експлуатації в будівлях та на промислових об'єктах в Україні важливо орієнтуватися не лише на заявлені характеристики, а й на вимоги національних норм пожежної та електричної безпеки. На практиці вони зводяться до кількох ключових пунктів.
Що обов'язково враховувати при виборі кабелів за українськими нормами:
- Кабелі в будівлях мають не поширювати горіння. Для внутрішнього прокладання застосовуються кабелі з індексом «нг», підтвердженим випробуваннями за ДСТУ. Звичайні ПВХ-кабелі без цієї властивості використовувати в будівлях не можна.
- Для шляхів евакуації та громадських зон потрібне знижене димо- та газовиділення. У коридорах, сходових клітках, технічних поверхах та приміщеннях з масовим перебуванням людей застосовуються кабелі з маркуванням типу нг-LS або безгалогенові варіанти. Ця вимога безпосередньо пов'язана з безпекою людей під час пожежі.
- Системи протипожежного захисту потребують вогнестійких кабелів. Пожежна сигналізація, системи оповіщення, димовидалення, аварійне освітлення та живлення пожежних насосів мають зберігати працездатність під час пожежі. Для цього застосовуються кабелі з підтвердженою вогнестійкістю (E15, E30, E60, E90 — залежно від системи та об'єкта).
- Вогнестійкість стосується кабельної лінії, а не лише кабелю. Навіть сертифікований вогнестійкий кабель не забезпечить потрібний клас, якщо він змонтований на пластикових кліпсах або у невідповідній гофрі. Норми вимагають застосування металевих кріплень та дотримання технології монтажу.
- Маркування та документація є обов'язковими. Кабель повинен мати маркування на оболонці, що легко читається, та документацію із зазначенням стандарту (наприклад, ДСТУ 4809) і пожежних характеристик. Відсутність цих даних — формальний привід визнати продукцію такою, що не відповідає вимогам.
- Вогнестійкість і термостійкість не є взаємозамінними. Норми пожежної безпеки не дозволяють замінювати вогнестійкі кабелі термостійкими, навіть якщо останні витримують вищу температуру. Це різні вимоги з різною метою.
Якщо не хочете проблем під час здачі об'єкта та в експлуатації, перевіряйте кабель не за рекламними характеристиками, а за трьома речами одночасно: призначенням лінії, маркуванням за ДСТУ та способом монтажу. Якщо хоча б один із цих пунктів не збігається з проєктом та умовами прокладання, трасу майже напевно доведеться переробляти.
Як обрати термостійкий кабель під реальні умови експлуатації
Після спростування міфів вибір термостійкого кабелю зводиться не до пошуку «найбільш жаростійкого» варіанта, а до оцінки конкретних умов, у яких кабель буде працювати. На практиці достатньо послідовно перевірити кілька ключових параметрів.
Основні критерії вибору термостійкого кабелю:
- Реальна робоча температура середовища. Визначається не за паспортом обладнання, а за фактичними умовами: близькість до нагрівачів, теплове випромінювання, вентиляція. Робоча температура кабелю має перевищувати цю величину з розумним запасом, зазвичай 10–15 °C.
- Допустима температура жил, а не лише оболонки. Важливо дивитися, яку температуру витримують саме струмопровідні жили в тривалому режимі, а не максимальне короткочасне значення з рекламних матеріалів.
- Матеріал ізоляції з урахуванням середовища. Температура — не єдиний фактор. Потрібно враховувати наявність мастил, вологи, абразивного пилу, ультрафіолету та механічних навантажень. Один і той самий температурний клас може бути реалізований різними матеріалами з принципово різною стійкістю.
- Переріз жил із поправкою на нагрівання. При підвищеній температурі допустимий струм знижується. Якщо кабель обрано «впритул» за перерізом, він перегріватиметься навіть при номінальному навантаженні. У гарячих зонах запас за перерізом є обов'язковим.
- Вимоги пожежної безпеки об'єкта. Для будівель важливим є непоширення горіння та знижене димо- і газовиділення. Для систем безпеки — підтверджена вогнестійкість кабельної лінії. Ці вимоги не можна ігнорувати навіть при високій термостійкості.
- Умови монтажу та захисту траси. Радіуси вигину, спосіб кріплення, необхідність додаткового захисту (металорукав, короби, гофра) безпосередньо впливають на термін служби кабелю, особливо при високих температурах.
- Маркування та документація. Кабель повинен мати маркування на оболонці, що легко читається, та паспорт із зазначенням температурних і пожежних характеристик, а також стандарту виготовлення. Відсутність цих даних — привід відмовитися від застосування.
