У чому переваги mini XLR роз’ємів і як обрати найкращий варіант

Mini XLR – це зменшена версія стандартних XLR-роз’ємів, спеціально розроблена для компактних пристроїв. Завдяки своїм малим розмірам, вони ідеально підходять для обладнання, де важлива економія місця, чи то мікрофони, навушники або мобільні аудіосистеми.

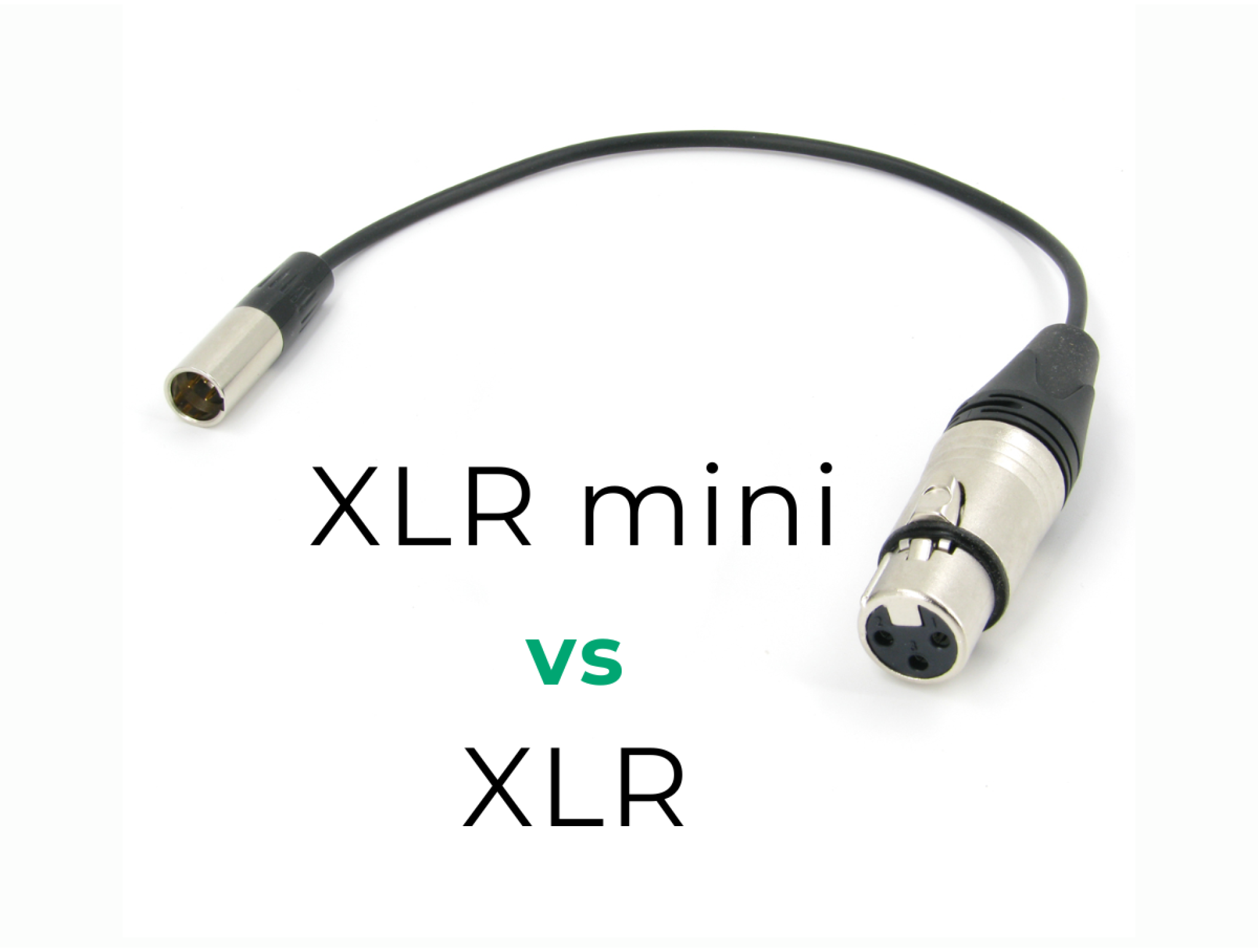

Чим mini XLR кращі за звичайні?

Стандартні XLR роз’єми – це, звичайно, класика, але іноді вони просто незручні. Ось чому в деяких випадках краще обрати mini XLR:

1. Вони компактні. Звичайний XLR має діаметр 19 мм, тому не поміститься в поясних мікрофонах, компактних рекордерах та інших малих пристроях. Міні версія майже вдвічі тонша, що дозволяє максимально ефективно використовувати кожен міліметр пристрою.
2. Легкі та не обтяжують обладнання. Хоча вага одного роз’єму сама по собі не критична, у портативних пристроях навіть незначне зниження маси може суттєво підвищити зручність використання. Mini XLR значно легші, тому їх частіше використовують у бездротових системах, де важлива мобільність.
3. Надійно фіксуються. Ви напевно хоча б раз стикалися з тим, що звичний аудіоджек, який не має фіксації гайкою, непомітно розхитався і випав із гнізда в найневідповідніший момент. XLR роз’єми, у тому числі й міні варіанти, фіксуються за допомогою защіпки. Цей «замок» надійно утримує їх на місці, не даючи випадково від’єднатися, навіть якщо ви активно рухаєтесь.
4. Довговічні. Представлені в нашому інтернет-магазині роз’єми виготовляються з якісних матеріалів, що забезпечує їхню довговічність. Крім того, всі моделі, які ми продаємо, мають позолочені контакти. Золото покращує провідність і захищає від окиснення, забезпечуючи стабільну передачу сигналу.
5. Сумісні з новою технікою. Багато сучасних моделей мікрофонів, навушників і рекордерів уже спроєктовані під mini XLR. Використовувати звичайний не вийде без перехідників, а вони лише ускладнюють підключення.
6. Відкривають додаткові можливості. Завдяки компактним розмірам, mini XLR дозволяють встановити більше портів на одному пристрої. Це означає, що ви можете підключити одразу кілька мікрофонів, датчиків або інших компонентів, не втрачаючи зручності та якості сигналу.
7. Застосовуються в низьковольтному обладнанні. Оскільки роз’єми компактні та добре фіксуються, їх можна застосовувати в системах з низькою напругою. Наприклад, для підключення світлодіодного освітлення для студійної фотозйомки.

В окремому матеріалі ми детально розповідали про те, як кабелі та роз’єми XLR забезпечують надійну передачу аудіосигналу без перешкод. Ви можете ознайомитися зі статтею, щоб дізнатися про види XLR, їх переваги, поради щодо вибору та багато іншого!

Які бувають типи роз’ємів mini XLR

За способом монтажу mini XLR діляться на два типи – кабельні та панельні. Перші кріпляться безпосередньо на провід із замком-фіксатором для стабільного з’єднання навіть під час руху. Вони часто застосовуються в мобільному обладнанні.

Панельні встановлюються на приладових панелях або в монтажних коробках, часто з фланцевими елементами або гайками для додаткової фіксації та захисту. Це робить їх ідеальними для стаціонарних систем та спеціалізованих пристроїв. Крім того, міні роз’єми XLR відрізняються за кількістю контактів:

• 3 контакти. Підходять для простих підключень, часто використовуються в портативних аудіопристроях, мікрофонах та радіосистемах.
• 4 контакти. Застосовуються в гарнітурах, комунікаційному обладнанні та деяких моделях радіостанцій, де потрібна передача живлення та додаткових сигналів.
• 5 контактів. Зустрічаються в професійному аудіообладнанні, включаючи балансні мікрофони та інтерфейси, де важливо передавати кілька каналів сигналу.
• 6 контактів. Використовуються у складних аудіосистемах, наприклад, для багатоканальної передачі звуку в студійних та концертних установках.
• 7 контактів. Хоч зустрічаються рідше, застосовуються в спеціалізованих пристроях, наприклад, у медичному та промисловому обладнанні, де потрібна передача кількох сигналів одночасно.

Якщо ваша техніка використовує різні роз’єми або потрібно підключити mini XLR до обладнання з іншим стандартом, зверніть увагу на доступні перехідники та адаптери. Вони допоможуть забезпечити сумісність, надійне з’єднання і зберегти високу якість сигналу.

Як обрати та підключити роз’єм mini XLR: покрокова інструкція

Перш ніж купувати mini XLR, важливо знати, на що звернути увагу, щоб сигнал завжди був чистим, а обладнання працювало без перебоїв. Ми підготували просту покрокову інструкцію, яка допоможе уникнути помилок при виборі та підключенні.

Крок 1. Визначтеся зі способом монтажу.

Подумайте, де саме буде працювати роз’єм. Якщо це мобільний пристрій (наприклад, портативний мікрофон або радіопередавач), краще обрати кабельний варіант із замком, щоб роз’єм не від’єднувався під час руху. Якщо ж роз’єм буде на стаціонарній панелі або в монтажній коробці, вибирайте панельний варіант з додатковими кріпленнями (фланцями або гайками) для захисту від зовнішніх впливів.

Крок 2. Перевірте сумісність з обладнанням.

Переконайтеся, що роз’єм відповідає технічним характеристикам вашого пристрою. Для більшості аудіопристроїв достатньо моделей з 3 або 5 контактами, але якщо система вимагає передачі живлення або додаткових сигналів, можуть знадобитися роз’єми з 4 або 6 контактами. Також перевірте, чи підтримує ваше обладнання стандарт mini XLR, щоб не довелося використовувати адаптери.

Крок 3. Оберіть перевіреного виробника та впевніться у якості збірки.

Надавайте перевагу відомим брендам (наприклад, Amphenol, Lemo, New Tide, MOCO), які зарекомендували себе гарантовано великим числом циклів включень/виключень. Хороші роз’єми зроблені з якісних матеріалів, мають міцний металевий корпус та надійне покриття контактів (золото для кращої провідності або нікель для захисту від корозії). Читайте відгуки та вивчайте технічні характеристики, щоб переконатися, що обраний роз’єм відповідає вашим вимогам.

Крок 4. Підготуйте кабель та інструменти для установки.

Перед установкою акуратно зніміть ізоляцію з кінця кабелю, щоб відкрити провідники, і перевірте їх на чистоту та відсутність окиснення. Зазвичай підходить кабель діаметром від 2,5 до 6 мм. Також підготуйте всі необхідні інструменти: паяльник з регулюванням температури, припій, флюс, а також, якщо потрібно, термостійкі стяжки або затискачі для кріплення роз’єму в корпусі.

Крок 5. Розмітьте проводи та складіть схему підключення.

Перед паянням точно позначте, який провід до якого контакту повинен бути підключений. Використовуйте схему підключення від виробника або складіть власну. Кольорові ізоляційні стрічки або маркери допоможуть уникнути помилок та правильно розподілити сигнали.

Крок 6. Паяння контактів.

Нагрійте паяльник до температури 350–400°C. Акуратно нанесіть флюс на контакти та припаяйте кожен провід відповідно до схеми, слідкуючи за якістю з’єднання. Не перегрівайте елементи, щоб не пошкодити кабель і роз’єм.

Крок 7. Встановіть роз’єм у пристрій.

Якщо у вас панельний роз’єм, акуратно закріпіть його в монтажній коробці за допомогою фланців або гайок. Якщо роз’єм кабельний, переконайтеся, що замок надійно тримає його на проводі, щоб уникнути випадання. Роз’єм повинен бути встановлений рівно і не створювати напруги на спаяні контакти.

Крок 8. Перевірте роботу роз’єму.

Підключіть пристрій і прослухайте аудіосигнал. Переконайтеся, що з’єднання стабільне, немає перешкод і обривів контактів. Варто враховувати, що збереження чистоти сигналу також значною мірою залежить від якості використовуваних кабелів. Про те, які моделі найкраще підібрати для акустичних колонок, ми розповідали в цій статті.

Крок 9. Догляд та профілактика.

Для довгої та надійної роботи роз’єму регулярно перевіряйте його на забруднення, пил або окиснення. Використовуйте спеціальні засоби для очищення контактів і протирайте роз’єм м’якою сухою тканиною після кожного використання. Це допоможе уникнути коротких замикань і зберегти якість сигналу.

Якщо у вас залишилися питання або потрібна додаткова інформація щодо роз’ємів mini XLR, звертайтеся до нас з будь-яким зручним способом. Ми завжди готові допомогти вам знайти оптимальне рішення для вашого обладнання, а наявність власного складу дозволяє забезпечити оперативну доставку товарів по всій Україні, від Львова до Харкова.
