Яку термозбіжку використовувати для FPV-дрона: де достатньо звичайної, а коли потрібен Kynar або силікон

Під час збирання FPV-дрона термозбіжна трубка — ваш головний союзник після паяльника. Нею ізолюють силове роз'єми, захищають вразливі місця паяння та фіксують проводку. Зазвичай для всіх завдань використовують стандартний поліолефін. Однак у нашому асортименті дедалі частіше з'являються і спеціалізовані матеріали: силікон, Kynar, PTFE, Viton. Більшість із них прийшли з аерокосмічної та військової промисловості, через що коштують помітно дорожче.

Чесно розберімося, які типи термозбіжок дійсно принесуть користь на реальних завданнях збирача, а де переплата за «високі технології» буде абсолютно безглуздою.

За якими параметрами вибирають термозбіжку для збирання квадрокоптера

Найпоширеніша помилка — вибирати трубку виключно за максимальною температурою, яку вона здатна витримати. На практиці, якщо ваша силова система спроєктована правильно, якісний провід у силіконовій ізоляції і так чудово дає раду з нагріванням. В FPV термозбіжка потрібна насамперед для механічного захисту та надійної діелектричної ізоляції.

Ось параметри, які дійсно мають значення при експлуатації:

1. Стійкість до стирання. Необроблені карбонові кромки здатні поступово перетирати ізолювальний шар проводів. Оскільки карбон є електропровідним, це значно підвищує ризик замикання на раму.
2. Устійкість до вібрацій. У деяких випадках надмірно жорстка фіксація може збільшити механічне навантаження на місце паяння за тривалих вібрацій.
3. Гнучкість після збігання. Важлива для рухомих ділянок проводки, які часто гнуться під час обслуговування.
4. Товщина стінки та маса. У компактних збірках і на ультралайт-апаратах кожен грам і міліметр на рахунку.
5. Температура збігання. Деякі промислові трубки потребують настільки високих температур для монтажу, що під час нагрівання ви ризикуєте пошкодити сусідню чутливу електроніку.

Розуміння цих критеріїв є особливо важливим в українських реаліях, де дрони часто збираються великими серіями і мають безвідмовно працювати в жорстких умовах — від високої вологості до різких перепадів температур. Гнатися за температурними рекордами матеріалу немає сенсу, якщо він при цьому не забезпечує належного захисту від тертя або обважнює раму.

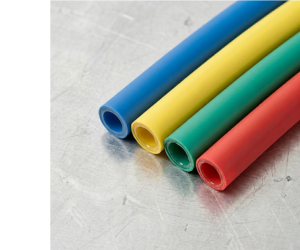

Дешева поліолефінова термозбіжка для масового збирання та паяння роз'ємів акумулятора

Найбільш масове застосування термозбіжки — ізоляція контактив силових конекторів. Для цього завдання absolutним лідером залишається стандартна поліолефінова трубка. Вона:

• Збігається за відносно низьких температур (близько 100–120 °C), що мінімізує ризик перегріти й розплавити пластик самого роз'єму.
• Забезпечує відмінну електричну ізоляцію за мінімальної ваги та ціни.

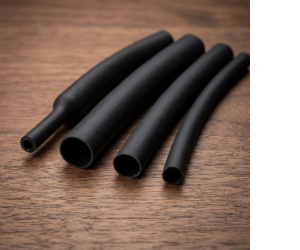

• Доступна на українському ринку в будь-яких обсягах, розмірах і кольорах — від локальних радіоринків до великих оптових дистриб'юторів. Але майте на увазі, що пігмент впливає на фізику матеріалу. Детально про те, чому чорна та кольорова термозбіжка по-різному поводяться під час нагрівання, ми розповідали в нашій окремій статті.

Для типового FPV-квадрокоптера на 4S–6S дорожчі спеціалізовані матеріали на силовому роз'ємі не додають практичних переваг. Поліолефін повністю закриває це завдання, дозволяючи утримувати собівартість збирання в розумних межах.

Як запобігти перетиранню моторних проводів дрона за допомогою гнучкої силіконової трубки

Проводи від безколекторних моторів постійно зазнають серйозних випробувань: вони вібрують разом із променями, вигинаються під час обслуговування та часто приймають на себе удари гілок або жорсткої трави. У цих вузлах силіконова термозбіжка розкриває свої сильні сторони:

• Вона залишається м'якою та гнучкою після нагрівання, повністю повторюючи властивості власної ізоляції моторного проводу.
• Не «дубіє» за низьких температур і не тріскається від постійних мікродеформацій.
• Завдяки високій гнучкості допомагає зменшити передачу механічних навантажень на місця паяння регулятора обертів (ESC).

Силіконова термозбіжна трубка — чудовий вибір для ділянок із постійними вигинами та вібраціями. Якщо перед вами стоїть завдання забезпечити максимальну живучість проводки на важких платформах або апаратах, які експлуатуються щодня й за будь-якої погоди, цей матеріал надійно захистить кабелі вздовж променів рами.

Як відновити пошкоджену ізоляцію силового кабелю клейовою термозбіжкою

Жорстка посадка або контакт із гострим краєм рами часто призводять до надриву ізоляції силових проводів. Для локального ремонту найкраще підходить клейова (двостінна) термозбіжка. При нагріванні її внутрішній клейовий шар розм'якшується, плавиться і повністю заповнює проміжки між трубкою та проводом.

• Переваги: забезпечує високий уровень герметизації з'єднання. Це значно знижує ризик потрапляння вологи та подальшого окиснення провідника.
• Недоліки: вона помітно товща, важча і робить відремонтовану ділянку проводу жорсткою. Демонтувати її в майбутньому без пошкодження рідної ізоляції вкрай складно.

У наших умовах, коли техніка часто працює в сирості й болоті, захист від вологи стає пріоритетом. Однак важливо пам'ятати: термозбіжку допустимо використовувати, тільки якщо пошкоджено виключно зовнішню оболонку. Якщо перебито бодай частину мідних жил, провід необхідно замінити повністю, щоб уникнути локального перегріву під навантаженням і подальшого займання.

Чи варто купувати тефлонову термозбіжку для звичайного FPV-квадрокоптера

Фторполімерні матеріали мають феноменальну термостійкість (зазвичай розраховані на температури близько 200–260 °C і вище залежно від конструкції), не бояться агресивної хімії та мають відмінні діелектричні властивості.

Однак для стандартного FPV-дрона їхні можливості є надмірними. PTFE значно менш гнучкий порівняно з поліолефіновими та силіконовими трубками. Крім того, більшість PTFE- та деякі FEP-трубки потребують значно вищої температури збігання порівняно з поліолефіном. Для їхнього монтажу знадобиться потужний промисловий фен, застосування якого в щільному компонуванні загрожує оплавленням сусідніх пластикових елементів, роз'ємів або чутливих датчиків на платах.

Такі трубки виправдані виключно в спецпроєктах: кастомні силові установки з нестандартним теплообміном або промислові БПЛА із суворими вимогами до відмовоустійкості.

Чим обтиснути антену дрона, щоб не пошкодити її та заощадити вагу

Kynar посідає особливу нішу в промисловій електроніці. Цей матеріал поєднує в собі високу міцність на пробій та стирання при екстремально тонкій стінці. Додатковий плюс — він є напівжорстким і значно краще витримує випадковий короткочасний контакт із нагрітим інструментом (наприклад, жалом паяльника), ніж звичайний поліолефін.

У сфері БПЛА Kynar доцільно застосовувати для:

• Додаткового механічного захисту активних елементів антен та їхніх виводів.
• Збирання надкомпактних або спеціалізованих дронів, де критичним є кожен міліметр простору під канопою.
• Захисту тонких сигнальних шлейфів від перетирання об карбонові деталі рами.

Для серійного виробництва або вузькоспеціалізованих інженерних завдань його замовляють оптом як надійний засіб зниження ваги без втрати захисних властивостей.

Яку термозбіжку використовувати на гібридних дронах, щоб вона не роз'їдалася паливом

Трубка Viton розроблялася для роботи в умовах сувого впливу авіаційного палива, олив, розчинників та високих температур. На звичайному електричному апараті її потенціал залишиться незатребуваним.

Використання вітону має практичний сенс лише в тому разі, якщо ви збираєте гібридний дрон із двигуном внутрішнього згоряння (ДВЗ) або велику агроплатформу для розпилення рідких добрив та хімікатів. Це один із небагатьох матеріалів, який взагалі не руйнується від постійного контакту з їдкими сумішами, технічними оливами та бензином.

Таблиця вибору термозбіжки для різних вузлів дрона

Щоб вам було простіше орієнтуватись під час закупівлі комплектуючих під різні проєкти, ми підготували таблицю з базовими сценаріями застосування.

Якщо цих даних недостатньо, щоб скласть оптимальний комплект витратних матеріалів, зверніться до нас за безкоштовною консультацією. Ми підкажемо, яку термозбіжку купити для збирання дронів, щоб не вийти за межі бюджету і не втратити в якості. За потреби ми надішлемо вам зразки товарів у будь-яку точку України, зокрема в Київ, Дніпро, Львів, Харків та Одесу.

Як підібрати діаметр термозбіжки для дрона та встановити її без помилок

Навіть дорогу імпортну трубку можна зіпсувати неправильним установленням. Щоб уникнути проблем із проводкою під час експлуатації, враховуйте три важливі правила при монтажі:

1. Враховуйте поздовжнє збігання матеріалу

Багато хто пам'ятає про зміну діаметра трубки, але зауває, що під час нагрівання вона також коротшає в довжину. У поліолефіну поздовжнє збігання зазвичай становить кілька відсотків, а у деяких типів фторполімерів воно виражене ще сильніше. Якщо відрізати шматок точно за довжиною оголеного контакту, після охолодження край металу може оголитися. Завжди залишайте запас у 2–3 міліметри з кожного боку.

2. Використовуйте правильний коефіцієнт збігання

Стандартна і найдоступніша трубка стискається вдвічі (маркування 2:1). Цього достатньо для рівних ділянок проводу. Але якщо вам потрібно заізолювати перехід від товстого роз'єму до тоншого проводу, стандартного стиснення не вистачить — трубка бовтатиметься на коліні з'єднання. Для таких складних вузлів замовляйте матеріали з коефіцієнтом 3:1 або 4:1. Вони щільно обтиснуть обидва діаметри, забезпечуючи надійне прилягання.

3. Відмовтеся від відкритого вогню на користь термофена

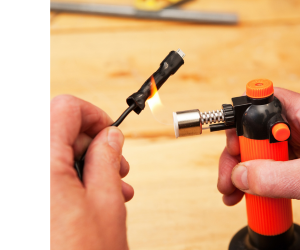

Обсаджувати трубку запальничкою або газовим пальником — популярна, але дуже ризикована практика, неприпустима при професійному чи серійному збиранні. Відкрите полум'я дає нерівномірне нагрівання, залишає струмопровідну сажу на поверхні та може легко пропалити ізоляцію сусідніх проводів або підплавити корпус роз'єму. Оптимальний інструмент — компактний технічний термофен із вузьким соплом або спеціальною рефлекторною насадкою. Вона спрямовує потік гарячого повітря навколо проводу, забезпечуючи рівномірне збігання з усіх боків без ризику перегріти сусідні радіокомпоненти.

Поширені запитання щодо вибору термозбіжки для дронів

Яку термозбіжку використовувати для захисту регуляторів обертів ESC 4 в 1?

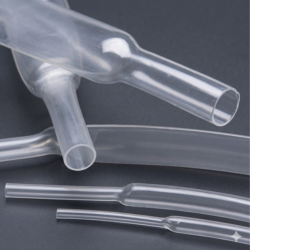

Для захисту всієї плати повністю найкраще купити прозову поліолефінову термозбіжку завширшки від 30 до 40 міліметрів залежно від розміру рами. Прозорий матеріал дозволяє візуально контролювати стан елементів і вчасно помітити прогоряння, тріщини або потрапляння вологи під оболонку. При нагріванні на великих платах важливо не перегріти феном силові конденсатори та сигнальні проводи.

Чи можна покривати термозбіжку лаком для друкованих плат типу Plastic 71?

Так, збирачі часто використовують акрилові або силіконові захисні лаки поверх термозбіжних трубок для досягнення максимальної гідроізоляції дрона. Лак чудово лягає на поліолефін та Kynar, створюючи додатковий герметичний шар на стиках проводів. Однак силіконову термозбіжку лакувати марно: через високу хімічну інертність матеріалу до її поверхні нічого не прилипає.

Чому термозбіжка з часом тріскається на променях квадрокоптера?

Зазвичай це відбувається через використання дешевого поліолефіну низької якості, який швидко дубіє та руйнується під впливом ультрафіолету і сильних морозів. Регулярні вібрації від моторів та удари трави прискорюють цей процес, призводячи до розриву підсохлого пластику. Для захисту кабелів уздовж променів рекомендується одразу вибирати якісну силіконову трубку, яка роками зберігає еластичність.

Чи псує флюс для паяння структуру термозбіжної трубки при нагріванні?

Залишки активного або невідмитого флюсу під впливом гарячого повітря з фена можуть частково роз'їдати внутрішню поверхню поліолефіну і робити його крихким. Крім того, запечатаний під трубкою флюс продовжує повільно окиснювати мідні жили проводу у вологому середовищі, що веде до втрати контакту. Перед термозбіганням матеріалу обов'язково промивайте місце паяння ізопропіловим спиртом або спеціальним змивальним засобом.

Як правильно зберігати запас термозбіжки, щоб вона не зіпсувалася?

Бухти та відрізки трубок необхідно тримати в темному прохолодному місці подалі від прямих сонячних променів та радіаторів опалення. При тривалому перегріванні або під впливом ультрафіолету матеріал починає проходити процес природної деградації і втрачає свої властивості. У результаті протермінована термозбіжка під час монтажу буде сильно рватися вздовж шва або просто відмовиться стискатися до заявленого виробником діаметра.
