Нові технології та стандарти передачі цифрових сигналів SDI

Нові технології у передачі цифрових сигналів SDI

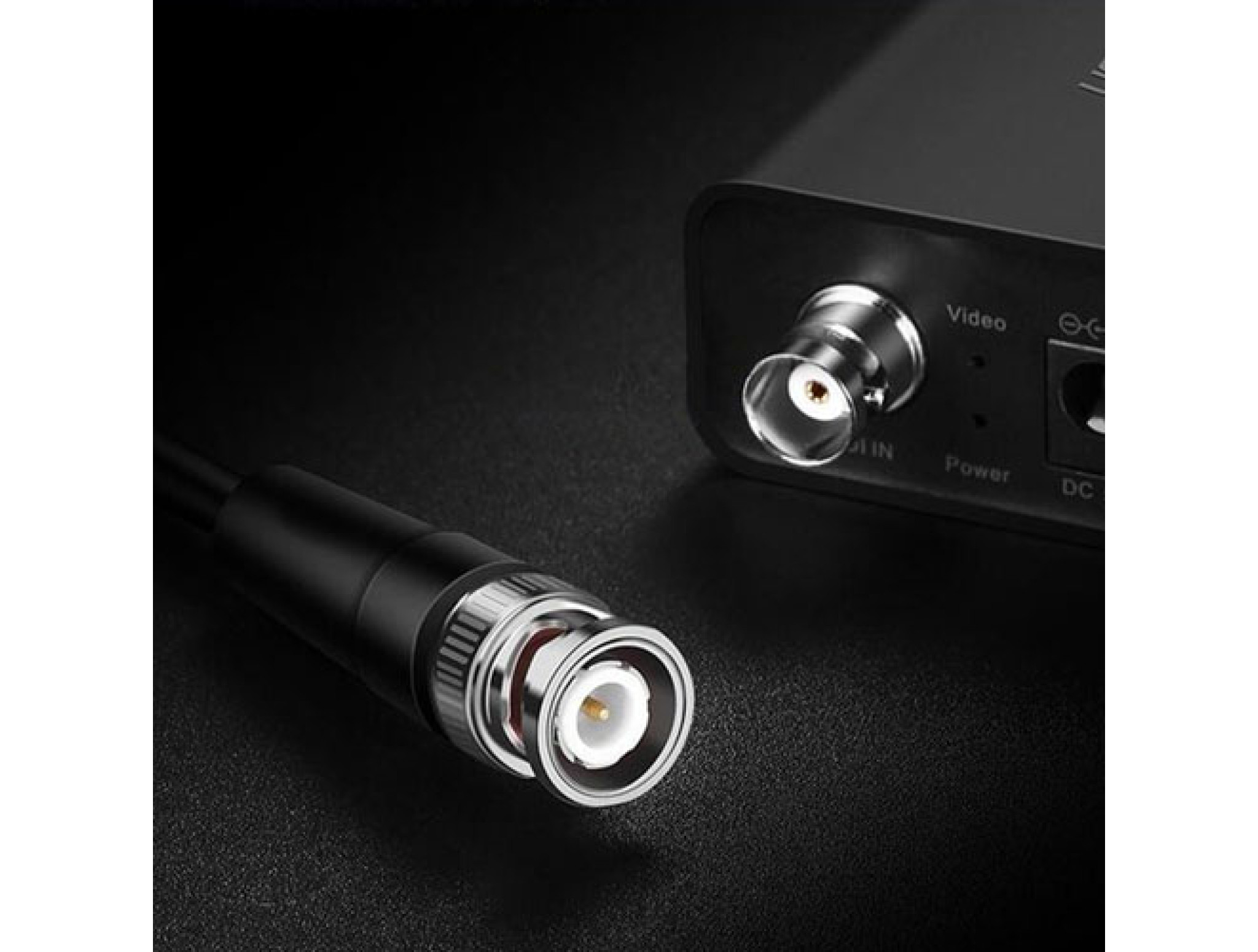

Організувати ефективне та високоякісне телевізійне мовлення сьогодні можливо без налагодження трансляції послідовних цифрових сигналів з інтерфейсом SDI. При цьому необхідно обов'язково застосовувати коаксіальний SDI кабель для передачі відео високої чіткості між передавальним і приймальним пристроями.

Трохи технічної інформації

У 1989 році міжнародне Товариство інженерів кіно і телебачення (SMPTE) вперше стандартизувало послідовний цифровий інтерфейс високої чіткості. Перші зразки дозволяли передавати потік відео та звукової інформації зі швидкістю 1,485 Гб/с. Спочатку, так і донині, телебачення створювалося із застосуванням аналогової технології передачі відеосигналу. Однак, із появою телевізорів з екранами великого формату якість зображення значно погіршилася. Тому фахівці почали шукати прогресивніші способи трансляції зображення та звукового супроводу на приймальні пристрої. І рішення було знайдено. Для передачі сигналу почали використовувати цифрову технологію. Але для отримання високоякісного зображення та звуку потрібно багаторазово перетворювати передані інформаційні імпульси з аналогового формату в цифровий і навпаки.

Важливо: Багаторазове перетворення відеосигналу з аналогового в цифровий і навпаки за рівнем втрати якості аналогічне складним операціям обробки та передачі аналогового сигналу на великі відстані.

У результаті тривалих пошуків ефективного рішення проблеми багаторазового перетворення відеосигналу з одного формату в інший був розроблений послідовний цифровий інтерфейс (Series Digital Interface). Що таке SDI? Оригінальний спосіб одночасної передачі на значні відстані по одному кабелю сигналу не лише яскравості, але й двох кольорових складових. При цьому максимально виключається необхідність багаторазового стиснення та розпаковування відеосигналу. Однак цифрове відео, як правило, має спектральну область у сотні мегагерц. Тому для отримання стабільного зображення на приймальному пристрої необхідно передавати відеосигнал на швидкості 1,485 Гбіт/с. Це завдання дозволила вирішити прокладка коаксіального кабелю SDI або оптоволоконного типу.

Різниця модифікацій послідовного цифрового інтерфейсу

Телевізійні стандарти частоти кадрів, роздільної здатності та глибини кольорового зображення регулярно зростають через постійне вдосконалення комутаційних технологій. І вже багато телекомпаній за якісними параметрами не влаштовує відеосигнал стандарту послідовного цифрового інтерфейсу в 1,5G. Вони хочуть використовувати прогресивніші його модифікації, наприклад, 12G SDI.

Яка ж різниця між 12G SDI, 3G SDI та HD SDI?

Пропонуємо розглянути принципові відмінності цих версій:

• 12G-SDI — це стандарт SDI з високою роздільною здатністю, підвищеною частотою кадрів і високою передачею кольорів. Його ємність у чотири рази більше, ніж у HD, і він може передавати 12 Гбіт/с, що робить його ідеальним для 4K 60p. Особливо використовується для відеоформатів 2160p зі швидкістю 60 кадрів на секунду. Основа складається з багатожильного внутрішнього провідника зі срібленої сталевої дроту з діаметром всього 2,9 мм з мідним покриттям. Ізоляція виконана з фізично спіненого поліетиленового діелектрика. Щільний екран із луженої мідної оплетки з 95% покриттям. Міцна поліуретанова оболонка спеціально розроблена для забезпечення гнучкості та надійності не лише для мобільного використання на відкритому повітрі. Кабель можна експлуатувати при температурах від -40°C до +70°C, оскільки зовнішня оболонка є термостійкою. Крім того, вона стійка до стирання, порізів і має високу міцність на розрив. При цьому для передачі сигналу на відстань до 10 км достатньо одного кабелю.
• 3G-SDI. Хоча цей інтерфейс називається інтерфейсом 3 Гбіт/с, реальні швидкості передачі даних становлять 2,97 Гбіт/с і 2,97/1,001 Гбіт/с. Згідно зі стандартом SMPTE ST425-1, 3G SDI допускає безліч різних рівнів відображення, відомих як A, B-DL та B-DS. Стандарт 3G SDI дозволяє генерувати та перевіряти CRC 3G SDI, а також вставляти та захоплювати номери рядків. Він переважно використовується для відеоформату 1080p.
• HD-SDI – стандарт, відомий як послідовний цифровий інтерфейс HD, стандартизований у SMPTE 292M. Його називають інтерфейсом 1,5 Гбіт/с. Однак швидкості передачі даних, підтримувані цим стандартом, насправді становлять 1,485 Гбіт/с і 1,485/1,001 Гбіт/с. HD-SDI особливо використовується для відеоформатів 720p і 1080i. Для передачі відеосигналу використовується кабель з діаметром провідника 1,0 мм, що відповідає найсуворішим стандартам. Серцевина укладена у надтовстий фізично спінений поліетиленовий діелектрик, що забезпечує передачу сигналу без зворотних втрат і зі наднизьким затуханням. Також має екран з подвійного композитного шару алюмінію всередині мідного екрану надщільного плетіння, що гарантує понад 95-відсоткове екранування. Проте, кабель може випускатися із зовнішньою оболонкою з ПВХ. Застосовується як кабель із малими втратами для установок, які передають аналогові та цифрові сигнали на великі відстані.

Згідно зі стандартами SMPTE, типовою відстанню є 405 метрів для відеосигналів SDI, 110 метрів для сигналів HD-SDI 1,5 Гбіт/с і 76 метрів для сигналів 3 Гбіт/с. Однак на практиці цілком можливі і більші відстані залежно від використовуваних пристроїв.

Порівняльна таблиця SDI кабелів

В Першій Технічній Компанії 1-TECH є можливість купити надійний SDI кабель в Україні за прийнятною ціною.
