Монтаж кабельних трас часто зупиняється через одну прикру деталь: класичне синтетичне плетене обплетення (з поліетилентерефталату або нейлону) не можна просто відрізати ножицями. Без використання гарячого ножа кінці миттєво розпускаються, перетворюючись на неохайну торочку, яка чіпляється за дроти і псує зовнішній вигляд.
У заводських умовах стаціонарний термоніж вирішує проблему, але в польових, під капотом або в тісній серверній стійці, його використовувати незручно, а часом і ніде підключити. Обпалене запальничкою обплетення має кустарний вигляд і дряпає ізоляцію. Для вирішення цього монтажного болю компанія Techflex розробила лінійку Clean Cut, про яку ми сьогодні і поговоримо.

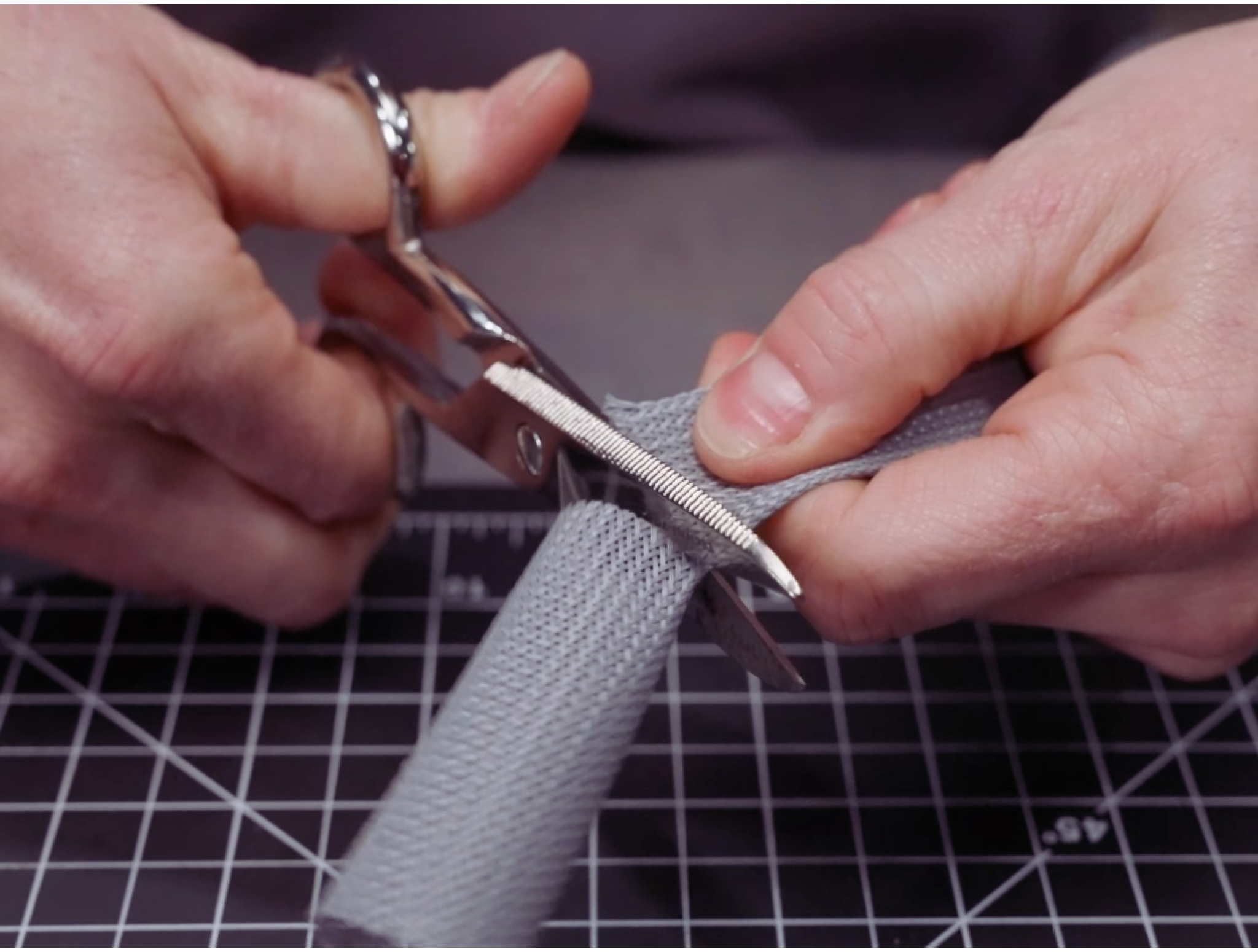

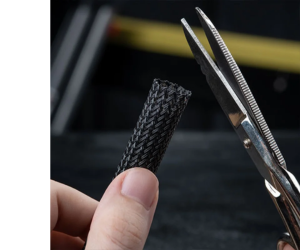

Чому обплетення Clean Cut не розпускається при різанні звичайними ножицями
На відміну від стандартних захисних рукавів, де використовуються товсті нитки (10 mil), у серії Clean Cut застосовано полімер меншого перерізу (8 mil) і значно щільніше переплетення. Головна особливість тут — у колосальному зростанні площі контакту волокон одне з одним. Висока сила міжволоконного тертя утримує зріз від розсипання, не даючи ниткам відновлювати пряму форму після контакту з лезом. Це дозволяє працювати з матеріалом в умовах, де використання нагрівальних приладів заборонено або технічно неможливо.
Технічні переваги структури обплетень Clean Cut:
- Робота в умовах суворих допусків щодо газовідділення. У закритих серверних або чистих приміщеннях використання термоножа небажане через дим і продукти горіння ПЕТ. Clean Cut дозволяє виконувати монтаж «холодним» способом, що виключає спрацьовування пожежних сповіщувачів і викид токсичних речовин.
- Безпека торцевого зрізу. Традиційне оплавлення створює на кінці обплетення жорсткий полімерний кант. При сильних вібраціях або малих радіусах вигину цей кант перетворюється на абразив, який перетирає ізоляцію жил. Зріз Clean Cut залишається м'яким, зберігаючи цілісність внутрішнього джгута.
- Збереження еластичності торця. Оплавлений край фіксує діаметр обплетення намертво. Структура Clean Cut зберігає здатність до розширення до 150% навіть на самому зрізі. Це критично, коли обплетення потрібно натягнути на вже змонтований масивний роз'єм або адаптер перед фінальним закладенням.
- Високий коефіцієнт перекриття. Через щільний крок плетіння ця серія забезпечує краще візуальне маскування дротів порівняно зі стандартними розширюваними рукавами. Це важливо при збірці прозорих серверних шаф або відкритих приладових панелей, де естетика стоїть нарівні з надійністю.
- Економія часу на підготовці джгута. Монтажнику не потрібно чекати прогріву інструменту або зачищати оплавлені напливи. Відрізаний шматок одразу готовий до прокладання та фіксації термоусадкою, що в рази скорочує час збірки одиничних і малосерійних виробів у польових умовах.
Завдяки серії Clean Cut ви зберете охайний і безпечний джгут там, де раніше довелося б або тягнути подовжувачі для спецтехніки, або миритися з «кошлатими» краями і кустарним оплавленням. Але можна зробити ще простіше і купити обплетення на липучках або самозакривні, які надягаються прямо на дроти без їх демонтажу. Докладніше про легкі способи організувати проводку ми розповідали в тематичній статті, а в цій продовжимо знайомство з різними моделями серії Clean Cut.

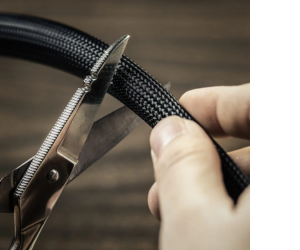

Серія гнучких обплетень CCP типу «зміїна шкіра» для IT-мереж та електроніки
Flexo Clean Cut — класичне, найбільш ходове обплетення з ПЕТ-пластику товщиною 0.2 мм. Воно формує охайну оболонку, яка бере на себе базовий захист від механічного зносу і впорядковує кабельний хаос. Це індустріальний стандарт для проєктів, де не передбачається агресивного механічного або хімічного впливу.
Характеристики та нюанси монтажу PET обплетень Clean Cut
- Сітчаста структура не створює «парникового ефекту» всередині джгута. Тепло від навантажених дротів спокійно йде назовні, що критично для щільних збірок у закритих корпусах.
- Через особливості плетіння під холодний зріз крок нитки тут щільніший, ніж у стандартної версії Flexo PET. В результаті власний колір дротів крізь нього майже не просвічує.
- Тонкі волокна не роблять обплетення жорстким. Трасу можна укладати під прямими кутами в тісних рекових стійках або розподільчих коробках без ризику заломити джгут.
- ПЕТ не вступає в реакцію зі спиртами, антифризами та побутовою хімією, не гниє і не вкривається пліснявою у вологому середовищі.
- Обплетення стабільно працює від -70°C до 125°C. Однак його не можна застосовувати впритул до нагрівальних елементів або промислових печей — пластик потече при 250°C.
Обплетення серії Flexo Clean Cut — мастхев для інтеграторів, кабельників та інженерів-електронників. Це найзручніший і недорогий варіант для модингу ПК, студійної комутації та створення кастомних джгутів у нормальних умовах експлуатації.

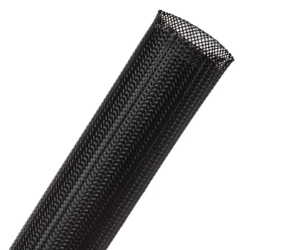

Самозатухаючі обплетення Clean Cut для захисту кабелю від поширення полум'я
Звичайний ПЕТ добре горить і плавиться. Якщо в серверній стійці або комутаційній шафі коротне проводка, по звичайному обплетенню вогонь побіжить вгору по всій трасі. Версія FR (Flame Retardant) вирішує цю проблему. У полімер на етапі виробництва додано органічний інгібітор горіння. Матеріал ріжеться так само легко, але при короткому замиканні запобігає катастрофі.
Технічні параметри та реальні можливості негорючих обплетень серії CCF:
Пожежна безпека і стандарти. Матеріал розроблений для використання в промисловому обладнанні, авіації та комерційному транспорті. Обплетення відповідає суворим стандартам UL 94 V-0, VW-1, FAR 25 і DIN EN 45545-2. Це дає юридичне право закладати його в проєкти з високими вимогами до безпеки, а вбудоване маркування (біла трасувальна нитка хрест-навхрест на чорному рукаві) дозволяє інспекторам технагляду миттєво підтвердити допуск об'єкта без перевірки документації.- Термічні властивості та поведінка при КЗ. Робочий діапазон температур становить від -70°C до 125°C. Важливо розуміти, що вогнестійкі присадки не роблять пластик тугоплавким: розм'якшення починається при 200°C, а при 250°C матеріал стече. Завдання обплетення — не робота в печі, а запобігання перетворенню кабельного джгута на смолоскип при короткому замиканні.
- Механіка захисту та самозагасання. При дії електричної дуги або полум'я інгібітори в складі матеріалу перекривають доступ кисню. Обплетення моментально гасне саме (протягом 10 секунд на вертикальному зразку) одразу після зникнення джерела вогню. На відміну від звичайних пластиків, FR-версія при критичному перегріві обвуглюється, але не утворює палаючих крапель, що виключає перенесення полум'я на нижні яруси обладнання у вертикальних шахтах.
- Екологічність і хімічна стійкість. Склад є безгалогеновим: при тлінні він не виділяє токсичний хлороводень та інші гази, смертельно небезпечні в закритих об'ємах. Обплетення хімічно інертне до типової авіаційної та автомобільної хімії (бензину, гідравлічних рідин, спиртових складів), проте воно схильне до деградації при тривалому контакті з сильними окислювачами.
Вибирати обплетення FR Clean Cut варто для ЦОДів, авіабудування, пасажирського транспорту та електрощитових.

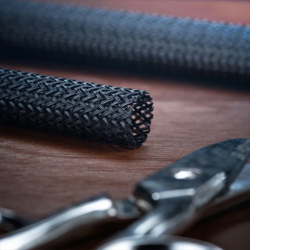

Посилені кабельні обплетення Clean Cut Heavy Duty для суворих умов
Звичайний ПЕТ-рукав не виживе, якщо траса постійно тертиметься об металевий профіль верстата, вібруватиме на рамі важкої техніки або прокладена по підлозі цеху. Для таких завдань створена гібридна версія Heavy Duty. Це справжній броньований екзоскелет для кабелю, який не потребує термоножа і кроїться на місці звичайними посиленими ножицями.
За рахунок чого працює гібридний захист Clean Cut HD
- Посилений склад волокон. Основа плетіння — комбінація товстих ниток ПЕТ (10 mil) і надміцного нейлону 6-6 (15 mil). Нейлон бере на себе основний удар, не дозволяючи прорізати рукав наскрізь навіть при терті об гострі кромки.
- Захист від проколів і ударів. Товщина стінки тут майже в два рази більша за стандарт. Обплетення захищає ізоляцію не тільки від абразивного тертя, а й від ударів гравію, що вилітає, або інструменту, що падає.
- Полімерне просочення. На заводі рукав обробляють смолою (Resin Coated). Вона намертво фіксує нитки на зрізі і працює як сухе мастило. Джгут у такому обплетенні ковзає по металу, не чіпляючись за поверхні.
- Промислова хімостійкість. Завдяки нейлону і смолі рукав стає несприйнятливим до агресивних середовищ. Він не розкладається в гідравлічних рідинах, оливах, розчинниках і антифризах.
- Жорсткість і радіус укладання. Броня вимагає жертв — коса стає дуже пружною. Сформувати трасу з прямими кутами не вийде, рукав чинитиме опір. Монтажнику доведеться закладати плавні радіуси повороту.
- Зусилля на різ. Хоч термоніж і не потрібен, через нейлонові нитки і просочення різати Heavy Duty відчутно складніше. Канцелярські ножиці зламаються, будуть потрібні якісні кабельні ножиці або секатор.
Heavy Duty — ультимативний вибір для прокладання відкритих трас у цехах, на маніпуляторах робототехніки, верстатах з ЧПК і важкій спецтехніці. Вона реально рятує проводку там, де звичайна гофра лопається від холоду або перетирається за місяць роботи.
У нашому інтернет-магазині ви зможете купити обплетення серії Clean Cut з підтвердженим походженням і гарантіями якості. За вашим запитом ми надішлемо вам зразки товарів, щоб ви переконалися в їхніх характеристиках. Доставка замовлень здійснюється по всій Україні, зокрема в Київ, Дніпро, Львів, Одесу та Харків.
