Чому обладнанню на 5,8 ГГц критично необхідний кабель Ultra Flex Low Loss

Сьогодні стабільна робота обладнання на частоті 5.8 ГГц (видеопередавачів великих FPV-дронів, систем зв'язку та станцій РЕБ) — це питання успішного виконання завдання та збереження дорогої техніки. При масовій збірці та експлуатації інженери постійно стикаються з двома проблемами.

Перша — фізика надвисоких частот. Звичайний дешевий провідник «з'їдає» до 50% потужності радіосигналу на шляху до антени, радикально знижуючи дальність зв'язку. Друга — механіка. Якісні, але жорсткі коаксіальні кабелі при монтажі в тісному корпусі або найменшій вібрації працюють як важіль. Вони буквально з корінням виламують крихкі мікророз'єми (U.FL, IPEX, MMCX) прямо з друкованих плат.

Рішенням обох проблем став перехід на спеціалізовані антенні пігтейли, які поєднують низькі втрати (Low Loss) із надгнучкою багатожильною структурою (Ultra Flex). Про них ми сьогодні й поговоримо.

Куди зникає сигнал на 5.8 ГГц і чому гріється передавач

На надвисоких частотах (НВЧ) електромагнітна хвиля поводиться вкрай капризно. Коли при налаштуванні обладнання раптово знижується дальність зв'язку або модуль починає сильно грітися, причину часто шукають у несправних чипах. Але насправді потужність просто не доходить до випромінювача, оскільки дешевий провід погіршує характеристики радіотракту через чотири фізичні фактори.

Причини затухання в коаксіальному кабелі

• Екстремальний скін-ефект (поверхневий струм). На частоті 5.8 ГГц струм не тече крізь увесь об'єм мідної жили. Глибина проникнення струму становить усього близько 0.86 мкм. Весь сигнал «повзе» мікроскопічною плівкою на поверхні жили, тому шорсткість або окислення тексту сильно збільшують втрати.
• Діелектричні втрати (нагрівання). Ізолятор між центральною жилою та обплетенням перебуває в потужному електромагнітному полі. Дешевий пластик під його впливом починає активно поглинати енергію радіохвилі, перетворюючи сигнал на тепло.
• Витік сигналу крізь екран. Якщо щільність обплетення недостатня, кабель починає працювати як паразитна антена по всій своїй довжині. Частина сигналу випромінюється всередину корпусу станції, створюючи наведення на сусідні мікросхеми та знижуючи загальну дальність.
• Базовий опір металу. Мідь чудово проводить струм, але на НВЧ-частотах навіть її природного омічного опору вистачає, щоб просадити сигнал на довгій трасі.

На практиці втрата всього 3 дБ у кабелі означає, що до випромінювальної антени дійде рівно половина потужності передавача. Дешевий провід може дати таку втрату на відрізку всього в пару метрів. Саме тому вибір правильного коаксіалу стає важливою умовою стабільної роботи всієї системи.

В чому різниця між звичайним кабелем Low Loss та серією Ultra Flex?

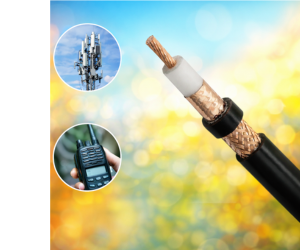

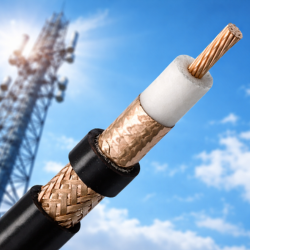

Щоб врятувати сигнал від затухання, інженери розробили стандарт коаксіальних кабелів Low Loss (із низькими втратами). У них використовується посріблена центральна жила та спінений діелектрик, що дозволяє донести потужність до антени практично без просадок. Про те, як саме працюють ці матеріали і чим класи Low Loss відрізняються один від одного, ми детально розповіли в нашому тематичному гайді.

Здавалося б, проблему вирішено: бери будь-який кабель Low Loss і літай (або роздавай Wi-Fi). Але тут виникає нова, суто механічна проблема, яка масово вбиває обладнання. Річ у тім, що класичні кабелі з низькими втратами дуже жорсткі. У компактних пристроях така нееластичність коштує занадто дорого, тому інженерам довелося змінити саму архітектуру провода.

Відмінності надгнучких коаксіальних кабелів від звичайних:

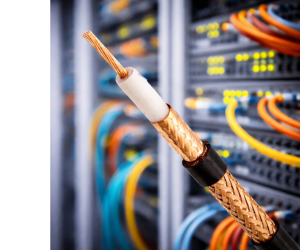

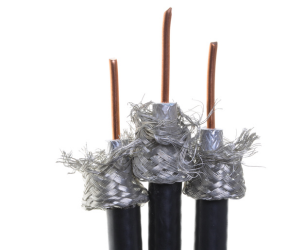

• Багатожильне скручування замість моножили. Класичний Low Loss використовує один товстий мідний стрижень. У гнучкій серії його замінюють на сплетення з десятків тонких волосків. Це дає кабелю можливість вільно гнутися без залишкової деформації (він не намагається розігнутися назад).
• Еластична зовнішня ізоляція. Жорсткі пластики замінюються на сучасні еластичні полімери (наприклад, TPE). Оболонка легко набуває потрібної форми при укладанні магістралі.
• Ефект поглинання кінетичної енергії. При ударі або вібрації гнеться сам провід, а не місце його кріплення до модуля. Частина механічного навантаження розсіюється по довжині кабелю, знижуючи тиск на роз'єм.

Для інженера цей компроміс означає свідомий вибір між мінімальними втратами та надійністю заліза. Багатожильна структура з'їдає трохи більше потужності сигналу порівняно з моножилою, але істотно знижує ризик відриву конектора при механічних навантаженнях. При цьому важливо пам'ятати правило експлуатації таких збірок — їх не можна піддавати сильному осьовому розтягуванню, щоб не порвати внутрішні жили.

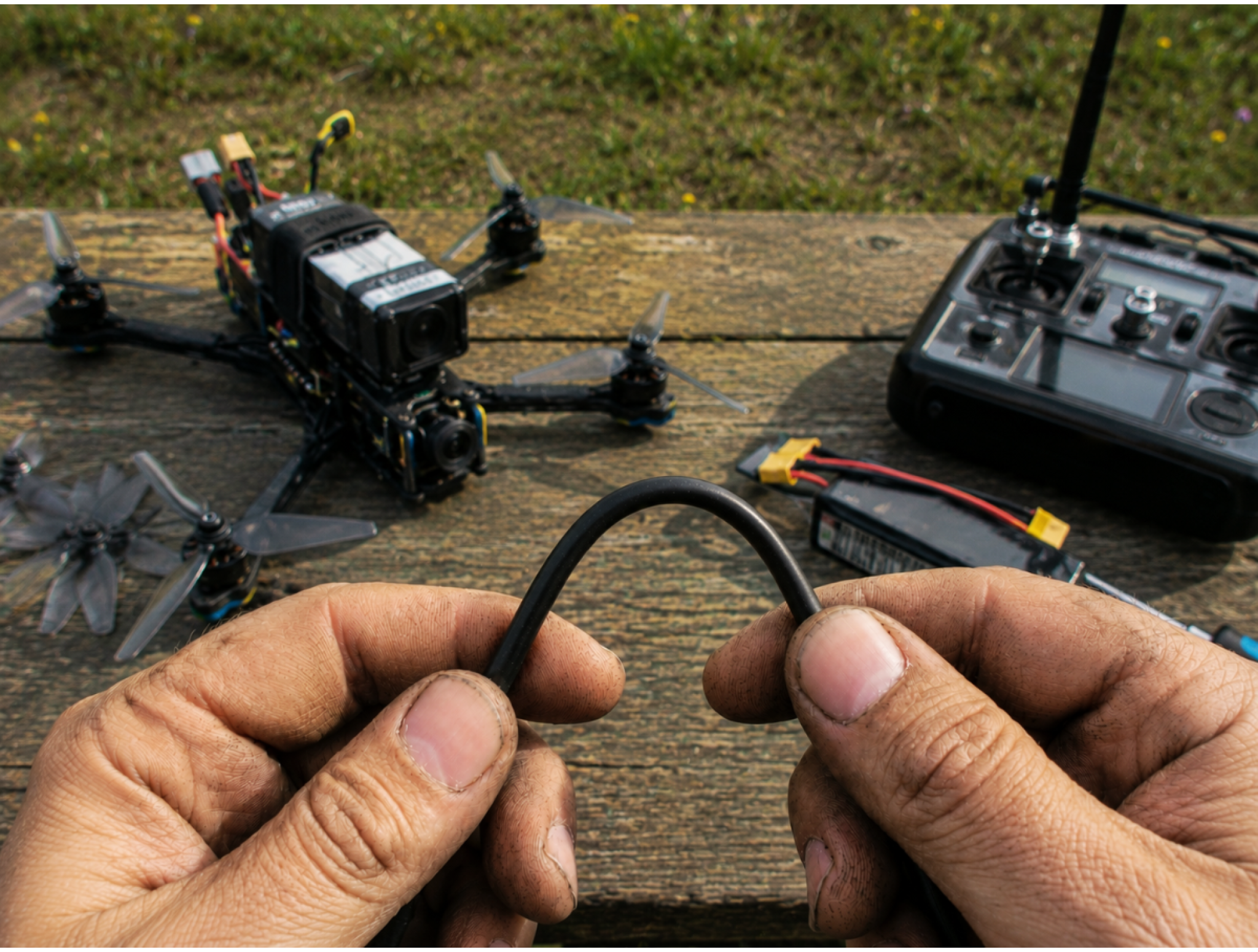

Чому для систем РЕБ і великих FPV-дронів краще обрати гнучкий кабель

При збірці обладнання в компактних корпусах інженери стикаються з дефіцитом простору для укладання траси. Жорсткий коаксіальний кабель важко зігнути під потрібним кутом, через що в місці вигину виникає постійна механічна напруга, яка тисне на конектор. Крім того, у техніці на рухомих шасі або рамах такий провід не поглинає трясіння, а напряму передає вібрацію від корпусу на друковану плату радіомодуля. Заміна стандартного кабелю на ультрагнучкий дозволяє зняти це механічне навантаження.

П'ять практичних переваг кабелів Ultra Flex:

1. Захист НВЧ-раз'ємів. Жорсткий провід при монтажі в тісному корпусі працює як важіль, вириваючи SMA-гнізда з модулів радіозв'язку. Амортизаційні властивості еластичної оболонки компенсують ці механічні напруги.
2. Збереження хвильового опору. Хвильовий опір 50 Ом залежить від круглої форми провода. Якщо зігнути жорсткий кабель, він сплющиться, опір у місці вигину зміниться, і відбитий сигнал (високий КСВ) може призвести до перегріву чипа. У гнучких кабелях діелектрик армований так, щоб переріз залишався круглим.
3. Фазова стабільність для цифрових систем. Для систем зв'язку важливо, щоб сигнал приходив на антени синхронно. Звичайний кабель при деформації або сильному нагріванні змінює електричні властивості, вносячи спотворення. Спінений діелектрик у якісних гнучких збірках забезпечує стабільність фази сигналу.
4. Стійкість до втоми металу. У пристроях із постійною вібрацією (рами дронів, шасі) моножила звичайного кабелю з часом покривається мікротріщинами. Завдяки скручуванню з безлічі волосків гнучка серія витримує значно більше циклів вигину.
5. Монтаж у складних умовах. Еластична оболонка дозволяє прокладати трасу під кутами всередині тісних корпусів або по складних контурах щогл без ризику створення критичних заломів.

Завдяки таким фізичним властивостям еластичні кабелі затребувані для обладнання з високим рівнем механічних навантажень. Цей тип провода є оптимальним для портативних радіостанцій, окопного РЕБ та систем телеметрії, де присутній ризик пошкодження конекторів через вібрацію або удари.

Якими бувають кабелі серії Ultra Flex

Усередині лінійки надгнучких кабелів із низькими втратами (таких як наша серія ELL UF) є свій внутрішній поділ. В інженерній практиці їх класифікують за фізичним діаметром: чим товщий кабель, тим нижчі втрати сигналу, но тим більше місця потрібно для його укладання. Нагадаємо про наш гайд, де розповідано, чим детально відрізняються ці класи. А тут наведемо коротку шпаргалку.

Порівняння гнучких кабелів Ultra Flex:

Часті питання (FAQ) щодо використання гнучких коаксіальних кабелів

На яку максимальну довжину можна винести антену 5.8 ГГц без втрати сигналу

На надвисоких частотах фізику не обманути. Тонкий кабель 195 UF (5 мм) чудово підходить для розведення сигналу всередині ранця РЕБ або по рамі дрона на довжину до двох-трьох метрів. Якщо вам потрібно винести приймач або антену на щоглу заввишки 10 метрів, втрати в тонкому проводі «з'їдять» половину сигналу. Для таких довгих магістралей необхідно використовувати товщий кабель класу 400 UF (10 мм), який має мінімальне затухання і гарантовано донесе потужність до випромінювача.

Чи можна гнути гнучкий кабель під прямим кутом всередині тісного корпусу

Еластичність не скасовує правил радіофізики. У будь-якого коаксіалу є мінімальний радіус вигину. Навіть якщо кабель 195 UF легко гнеться пальцями, його не можна заломлювати під кутом 90 градусів упритул до конектора SMA. При такому заломі спінений діелектрик всередині сплющиться, хвильовий опір упаде, і відбитий сигнал почне випалювати ваш відеопередавач. Трасу потрібно укладати плавними дугами.

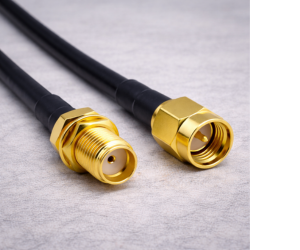

Чи потрібні спеціальні конектори для багатожильної серії Ultra Flex

Для цієї серії підходять усі стандартні радіочастотні роз'єми (SMA, N-type, TNC), розраховані на відповідний діаметр провода (наприклад, конектори під LMR-195 ідеально стають на 195 UF). Єдиний важливий нюанс при монтажі полягає в центральному піні. Його рекомендується акуратно припаювати, а не обтискати крімпером, щоб не розпушити і не переламати тонкі волоски багатожильного центрального скручування.

Як еластична оболонка поводиться при сильному морозі в польових умовах

Стандартні жорсткі кабелі в дешевій поліетиленовій оболонці дубіють при негативних температурах і можуть лопнути по шву при спробі розмотати бухту. У серії Ultra Flex застосовується термоеластопласт (TPE) або аналогічні полімери, які зберігають свою початкову м'якість навіть при -40 °C. Це робить гнучку серію безальтернативним вибором для окопного обладнання та зовнішніх фасадних антен.

Чому не можна використовувати дешевий кабель RG-58 замість 195 UF

Обидва проводи мають зовнішній діаметр близько п'яти міліметрів і візуально схожі, але на частоті 5.8 ГГц старий стандарт RG-58 перетворюється на заглушку. У ньому використовується суцільний пластичний діелектрик і слабке обплетення, які поглинають майже всю потужність високочастотного сигналу на перших же метрах. Серія 195 UF оснащена щільним подвійним екраном і спіненим ізолятором, що дозволяє пропускати НВЧ-сигнал із мінімальними втратами.
