Термозбіжна трубка рідко сприймається як критичний елемент конструкції. У більшості проєктів вона йде останнім рядком у специфікації та обирається за принципом «підійде будь-яка, аби налізла». Проблеми починаються пізніше — вже в експлуатації, коли відмови виглядають несистемними та погано діагностуються.
Практика показує: майже всі проблеми з термозбіжкою виникають не через брак, а через хибні припущення на етапі вибору. У цій статті ми розібрали найтиповіші з них із поясненням механіки відмови та того, як уникнути помилок при замовленні термозбіжних трубок.
Помилка 1. Вибір термозбіжки тільки за температурою
Температура майже завжди стає основним параметром вибору, тому що її найпростіше виміряти й формалізувати в технічному завданні. Цей критерій виглядає об'єктивним і безпечним, тому саме на ньому найчастіше і зупиняються.
Проблема в тому, що в реальних вузлах термозбіжна трубка майже ніколи не працює в «лабораторних» умовах. Навіть без прямого контакту на неї впливають пари мастил, палива, гідравлічних рідин, конденсат, соляний туман і технологічна хімія. Ці фактори не руйнують матеріал миттєво, але поступово змінюють його структуру та механічні властивості.
Причини неправильного вибору термозбіжки тільки за температурою:
На практиці помилка виникає не через одне хибне рішення, а через набір типових припущень, які здаються несуттєвими на етапі підбору:
- ігнорування хімічного середовища експлуатації
- орієнтація на температурний режим без урахування супутніх факторів
- неврахування тривалості впливу середовища та нагріву
У результаті термозбіжна трубка може зберігати зовнішню форму, але втрачати пружність, натяг і захисні властивості. Відмова при цьому виглядає неявною і часто проявляється через вторинні дефекти вузла, а не через руйнування самої трубки.
Як враховувати умови експлуатації при виборі термозбіжки
Щоб уникнути подібних ситуацій, умови експлуатації слід розглядати як єдине ціле. У вузлах із хімічно активним середовищем стійкість матеріалу до парів, вологи та конденсату стає не менш важливою, ніж температурний діапазон. Саме тому в таких зонах застосовуються фторполімерні рішення або термозбіжні трубки Kynar, розраховані на тривалу роботу в агресивному середовищі.
Помилка 2. Використання силіконової термозбіжки в мастильних та паливних зонах
Силіконова термозбіжна трубка часто сприймається як універсальне рішення завдяки високій термостійкості та гнучкості. Це створює ілюзію запасу міцності, особливо у вузлах поруч із двигунами та гідравлічними системами.
При тривалому впливі мастил і палива силікон схильний до набухання. Змінюється геометрія трубки, знижується натяг, послаблюється фіксація. При цьому матеріал може виглядати цілим, що ускладнює діагностику проблеми.
Причини неправильного застосування силіконової термозбіжки:
- вибір матеріалу без урахування контактного середовища
- орієнтація на температурну стійкість як на основний критерій
- застосування у вузлах із постійним впливом мастил і палива
Фактично термозбіжка перестає виконувати функцію фіксації та захисту, попри зовнішню цілісність.
Як обирати термозбіжну трубку для мастильних та паливних зон
У таких вузлах матеріал має оцінюватися саме за стійкістю до робочого середовища. Якщо контакт із мастилами та паливом є нормальним режимом, застосовуються спеціалізовані рішення. Наприклад, гумові термозбіжні трубки Viton, які зберігають геометрію та натяг при тривалому контакті з вуглеводнями. Детальніше про них ми розповідали в цій статті.

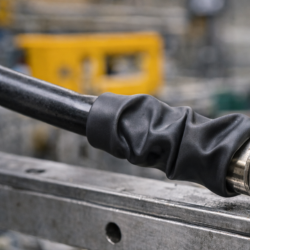

Помилка 3. Неправильний розрахунок коефіцієнта зсідання та геометрії вузла
Діаметр термозбіжної трубки часто підбирається за кабелем, а не за вузлом у цілому. При цьому поза увагою залишаються роз’єми, потовщення, екрани, зони паяння та переходи діаметрів.
Під час монтажу це призводить до появи складок, зазорів або формально виконаного зсідання з локальними напруженнями. У таких місцях прискорюється старіння матеріалу та формуються капілярні шляхи для вологи.
Причини помилок при розрахунку коефіцієнта зсідання:
- орієнтація на діаметр кабелю замість геометрії всього вузла
- неврахування максимального перерізу з’єднання
- відсутність перевірки мінімального діаметра після зсідання
Такі дефекти рідко спричиняють миттєву відмову, але значно скорочують ресурс вузла.
Як враховувати геометрію вузла при виборі термозбіжки
Діаметр термозбіжної трубки має підбиратися за найскладнішою геометрією з’єднання. Це особливо критично при використанні жорстких матеріалів. Термозбіжні трубки з PTFE або Kynar менш еластичні й не компенсують помилок підбору, тому потребують точного розрахунку ще на етапі проєктування.

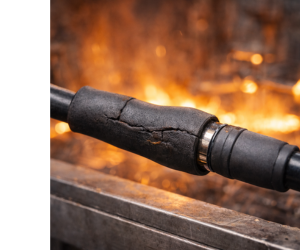

Помилка 4. Використання короткочасної температури як робочої
У характеристиках термозбіжних трубок часто вказується висока короткочасна температура, і саме вона використовується як орієнтир при виборі. Тривалий робочий режим при цьому залишається поза увагою.
При постійній експлуатації поблизу межі матеріал швидше втрачає еластичність, стає жорстким і гірше витримує температурні цикли. Особливо це помітно у вузлах із регулярним нагріванням та охолодженням.
Причини некоректного врахування температурного режиму:
- орієнтація на пікове значення температури
- неврахування тривалого нагріву
- ігнорування температурних циклів
У результаті деградація сприймається як природний знос, хоча насправді є наслідком неправильного вибору.
Як враховувати робочу температуру термозбіжки
При виборі матеріалу необхідно виходити з тривалого режиму експлуатації. Навіть фторполімерні термозбіжні трубки при постійній роботі на межі температури втрачають ресурс швидше, ніж очікується, якщо не враховувати реальні умови нагріву. Розподіл робочих та аварійних режимів залишається принциповим.
Помилка 5. Застосування тонкостінної термозбіжки у вузлах із вібрацією та тертям
Тонкостінні термозбіжні трубки зручні в монтажі та мають акуратний вигляд, тому часто використовуються за замовчуванням. У вузлах із вібрацією та контактом із сусідніми елементами такого запасу міцності виявляється замало.
Мікропереміщення та тертя призводять до локального стоншення стінки. З часом це закінчується розривом термозбіжки або оголенням ізоляції.
Причини відмов у вібронавантажених вузлах:
- вибір мінімальної товщини стінки
- ігнорування вібраційного навантаження
- відсутність запасу механічної міцності
Відмови проявляються із затримкою і рідко одразу пов'язуються з якістю термозбіжної трубки.
Як обирати термозбіжку для умов вібрації
У таких вузлах термозбіжна трубка має розглядатися як елемент механічного захисту. Часто застосовуються матеріали з підвищеною стійкістю до стирання або проміжні рішення. Термозбіжки з кінару (Kynar) використовуються як компроміс між механічною міцністю, хімічною стійкістю та зручністю монтажу.

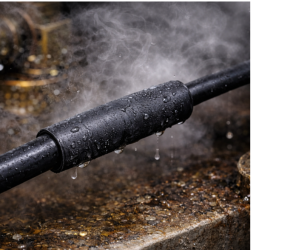

Помилка 6. Очікування герметичності без розуміння механізму захисту
Термозбіжна трубка часто сприймається як засіб герметизації, хоча сама по собі вона виконує лише функцію обтискання. Без додаткових механізмів волога проникає всередину капілярними шляхами вздовж жил та екранів.
З часом це призводить до корозії та погіршення електричних параметрів.
Причини відсутності герметичності з'єднань:
- очікування герметичності від трубки без клейового шару
- неврахування капілярного ефекту
- відсутність аналізу поверхні під термозбіжкою
Візуально вузол може виглядати закритим, але фактично залишатися незахищеним.
Як забезпечити герметизацію за допомогою термозбіжки
Якщо потрібен захист від вологи, механізм герметизації має бути закладений у конструкцію заздалегідь. Важливо враховувати властивості матеріалу в довгостроковій перспективі та його стабільність у робочому середовищі, а не лише сам факт зсідання.
Підсумок
Термозбіжна трубка — це не другорядний витратний матеріал, а функціональний елемент вузла, що працює в конкретних умовах. Більшість проблем із нею виникають не одразу, а через місяці експлуатації, коли помилку вибору вже важко виявити й ще важче виправити.
Професійний підхід починається там, де термозбіжку обирають не «за звичкою», а як частину системи — з розумінням середовища, механіки, монтажу та наслідків відмови. Для складних умов слід розглянути моделі PTFE, Kynar та Viton, пам’ятаючи, що кожен матеріал має свої переваги та обмеження.
Якщо ви сумніваєтеся, яку термозбіжку купити, зв’яжіться з нами для безкоштовної консультації! Ми підкажемо найкращі варіанти для вашого проєкту та можемо надіслати зразки, щоб ви переконалися в якості продукції. Для великих закупівель у нас діє особливий оптовий прайс. Доставку організовуємо в Київ, Харків, Одесу, Львів, Дніпро та інші населені пункти України.
