Маркування IP часто сприймається як універсальний знак «захищено від усього». Але для кабельних вводів та роз’ємів це не просто цифри на корпусі, а конкретні умови експлуатації, за яких обладнання зберігає герметичність і безпеку.
Розберімося, що реально означають IP44, IP67 та IP68, чим вони відрізняються і коли переплата за вищий клас захисту не має сенсу.
Що означає ступінь захисту IP для кабельних вводів та роз’ємів

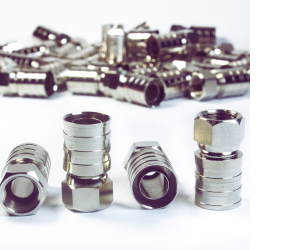

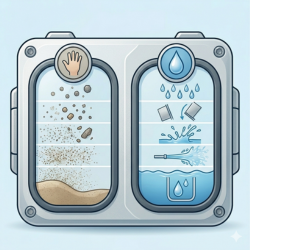

IP (Ingress Protection) — це міжнародна система класифікації ступеня захисту оболонки обладнання від проникнення твердих частинок та води.
Маркування складається з двох цифр (IPXY), де:
- X позначає захист від твердих частинок (пилу, піску, інструментів, дроту)
- Y — захист від води (крапель, бризок, струменів, занурення)
Для кабельних вводів та роз’ємів це особливо важливо, тому що герметичність формується не лише корпусом, а й кабелем, ущільнювальним кільцем та якістю обтискання. Якщо діаметр кабелю не відповідає діапазону вводу, ущільнювач не притискається належним чином. У такому разі заявлений IP фактично не працює.
Також слід враховувати, що IP у роз’ємів часто вказується для з’єднаного стану. Відкритий роз’єм майже завжди має нижчий рівень захисту.
Базовий захист IP44 для вуличних та вологих зон
IP44 — це базовий рівень захисту для обладнання, яке може контактувати з вологою, але не піддається прямому впливу струменів води або затопленню.
Що означає IP44:
- захист від твердих частинок розміром понад 1 мм
- захист від бризок води з будь-якого напрямку
На практиці це стійкість до дощу, конденсату та випадкових бризок. Такий клас підходить для фасадного освітлення під навісом, з’єднань усередині вологих приміщень, розподільних коробок у гаражах та майстернях. У промисловому середовищі IP44 застосовується для з’єднань усередині опалюваних цехів, у закритих розподільних шафах та корпусах обладнання, де відсутній прямий вплив струменів води та пилового навантаження.
Однак кабельні вводи та роз’єми IP44 не розраховані на сильну зливу під кутом, миття обладнання або постійне вологе середовище. Якщо з’єднання розташоване низько над землею або в зоні скупчення води, цього рівня може бути недостатньо.
Промисловий клас захисту IP67 для вулиці
IP67 — це вже промисловий рівень захисту. Він означає повну пилонепроникність та стійкість до короткочасного занурення у воду.
Що означає маркування IP67 на корпусі:
- повний захист від проникнення пилу
- захист при зануренні у воду на глибину до 1 метра на термін до 30 хвилин (стандартне випробування)

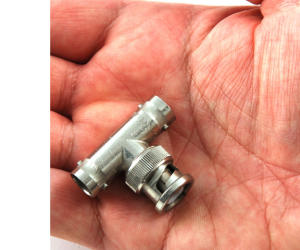

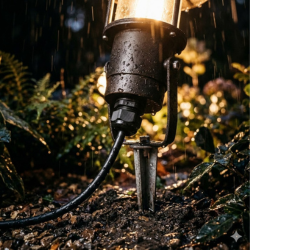

Такі роз’єми витримають сильну зливу, потрапляння в калюжу або тимчасове затоплення. Клас IP67 використовується для зовнішніх підключень без навісу, садового освітлення, промислових зон із високою запиленістю, розподільних шаф зовнішнього встановлення, а також для зовнішніх вузлів виробничого обладнання та мобільних технічних модулів.
Важливо розуміти: роз’єми та вводи IP67 не призначені для постійної роботи під водою. Вони розраховані на аварійні або короткочасні ситуації. Якщо обладнання регулярно піддається впливу вологи або перебуває в зоні можливого підтоплення, цей рівень захисту є виправданим.
Максимальна герметичність IP68 для складних умов

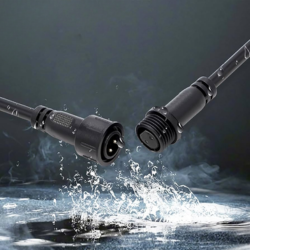

Клас IP68 — це захист для умов постійного контакту з водою. Він означає повну пилонепроникність та можливість тривалого занурення.
Що означає маркування IP68:
- абсолютний захист від пилу
- захист при тривалому зануренні у воду на глибину, вказану виробником
- герметичність роз’єму під надлишковим тиском
На відміну від IP67, глибина та час експлуатації під водою при IP68 не стандартизовані однаково для всіх виробів. Виробник зобов’язаний вказувати конкретні умови — наприклад, 3 метри протягом 24 годин або постійна експлуатація у воді на певній глибині.
Герметичні кабельні вводи та роз’єми застосовуються у фонтанах, басейнах, підземних колодязях та ландшафтному підсвічуванні, у підземних інженерних комунікаціях, дренажних системах та обладнанні, розрахованому на тривалу роботу в зоні можливого затоплення. У промисловій інфраструктурі це стосується технологічних приямків, кабельних трас на відкритих майданчиках та обладнання, що працює поза стаціонарними приміщеннями.
Важливо враховувати, що IP68 висуває підвищені вимоги до матеріалів, якості ущільнень та точності монтажу. Помилка під час встановлення повністю нівелює заявлений клас захисту.
Як правильно обрати ступінь IP для кабельних вводів та роз’ємів
Вибір між IP44, IP67 або IP68 має починатися не з цифр у каталозі, а з аналізу реальних умов експлуатації. Ступінь захисту — це не показник «якості», а показник відповідності середовищу. Якщо помилитися, то в з’єднання або потрапить волога та пил, або ж ви невиправдано переплатите за надлишковий захист.
При виборі класу IP необхідно враховувати:
1. Місце встановлення
Різниця між сухим опалюваним приміщенням та відкритою вулицею є принциповою. Усередині розподільної шафи в будівлі з’єднання практично не контактує з опадами, тому IP44 зазвичай достатньо. На фасаді без навісу або на стовпі кабельний ввід піддається прямому впливу дощу та вітру, що вже вимагає мінімум IP67. Важливо оцінювати не формальну ознаку «вулиця», а реальний захист від навколишнього середовища — чи є козирок, закритий корпус, герметичний щит.
2. Характер впливу води
Бризки, косий дощ, струмінь під тиском та занурення — це різні навантаження. IP44 розрахований тільки на бризки. Якщо вода може стікати по кабелю і накопичуватися внизу вводу, рівень захисту має бути вищим. У зонах миття обладнання або поруч із дорогами, де можливі сильні водяні потоки, потрібна серйозніша герметичність. Не можна орієнтуватися лише на сам факт наявності вологи — важливо розуміти, у якому вигляді та під яким тиском вона впливає на з’єднання.
3. Рівень запиленості
Пил поступово проникає в зазори, осідає на контактах і прискорює корозію. У виробничих приміщеннях, на будмайданчиках, у сільському господарстві або поруч із дорогами концентрація дрібних частинок значно вища, ніж в офісі чи квартирі. IP44 не є пилонепроникним, тому в запиленому середовищі доцільно обирати IP67 або IP68. Навіть якщо води небагато, пил може стати основною причиною відмови обладнання.
4. Ризик затоплення
Навіть якщо обладнання зазвичай працює в сухих умовах, аварійна ситуація може призвести до потрапляння води. Підвальні приміщення, підземні колодязі, ділянки з поганим дренажем під час злив становлять підвищений ризик. У таких випадках IP67 слугує захистом від короткочасного затоплення. Якщо з’єднання потенційно може перебувати під водою тривалий час, потрібен IP68 із зазначенням конкретної глибини та умов експлуатації. Оцінка цього ризику дозволяє уникнути виходу з ладу при форс-мажорі.
5. Температурні перепади
При різкій зміні температури всередині герметичного корпусу утворюється конденсат. Навіть високий клас IP не захищає від вологи, яка з’являється зсередини. Зовнішні розподільні шафи, неопалювані приміщення та вуличні установки особливо схильні до цього ефекту. У таких випадках важливий не лише ступінь захисту, а й грамотна організація вентиляції або використання спеціальних мембранних елементів.
6. Особливості монтажу
Ступінь IP досягається лише при правильному встановленні. Кабель має відповідати діапазону затискання вводу, ущільнювальне кільце має бути обтиснуте рівномірно, різьбове з’єднання — затягнуте без перекосів. Якщо діаметр кабелю менший за допустимий, герметичність порушується незалежно від заявленого IP. Тому перед купівлею необхідно перевіряти технічні параметри кабелю та вводів, а не покладатися виключно на маркування.
Про основні помилки під час монтажу роз’ємів та способи їх виправлення ми розповідали в окремій статті.
Чому захист IP може підвести
Жоден клас захисту не компенсує порушення технології монтажу та ігнорування фізичних процесів. Основні причини протікання:
- Температурний шок і конденсат. При різкому охолодженні (наприклад, розпечений на сонці роз’єм потрапляє в холодну воду) всередині корпусу створюється розрідження. Виникає «ефект насоса», який втягує вологу через мікроскопічні зазори в ущільнювачі.
- Невідповідність діаметра кабелю. Якщо зовнішній діаметр кабелю менший за мінімальний поріг затискання вводу, герметизація буде неповною. Використання ізоляційної стрічки для «потовщення» кабелю в місці затискання не дає надійного прилягання.
- Старіння та деформація ущільнювачів. При екстремально низьких температурах гума дубіє, а на спеці — розсихається. Без використання спеціальних холодостійких або термостійких прокладок заявлений IP67 або IP68 перестає працювати вже за один сезон.
- Механічний натяг. Якщо кабель прокладено «в натяг» або під кутом до вводу, ущільнювальне кільце деформується з одного боку, створюючи щілину для проникнення води.
- Капілярний ефект. Волога може проникати всередину роз’єму не ззовні, а прямо по жилах кабелю, якщо його протилежний кінець перебуває в сирості й не герметизований.
Щоб клас захисту IP працював реально, а не на папері, важливо підбирати комплектуючі суворо під діаметр кабелю та враховувати кліматичні навантаження. У складних умовах надійність з’єднання залежить не стільки від цифр у маркуванні, скільки від дотримання технології монтажу та якості матеріалів ущільнювача.
Коли високий IP дійсно є надлишковим
Високий клас захисту не завжди означає правильніший вибір. У низці випадків IP67 або IP68 не дають практичної переваги порівняно з IP44, але збільшують вартість і ускладнюють монтаж.
Високий IP не потрібен, якщо:
- обладнання встановлене всередині сухого приміщення
- з’єднання знаходиться всередині захищеної розподільної шафи
- відсутній ризик затоплення або скупчення води
- немає прямого впливу струменів води або інтенсивного пилу
- з’єднання регулярно розмикається для обслуговування
За відсутності ризику підтоплення та струменів води вищий клас не підвищує надійність, тому що середовище не створює відповідного навантаження. Крім того, вироби з IP67 та IP68 мають жорсткіші ущільнення, що може ускладнювати збірку та сервіс.
У проєктах із жорсткими вимогами до собівартості та уніфікації компонентів надлишковий клас захисту ускладнює специфікацію, збільшує вартість виробу без фактичного підвищення надійності, а також ускладнює сервіс і заміну компонентів під час експлуатації.
Якщо у вас залишилися запитання про те, чи потрібно замовляти герметичний роз'єм або кабельний ввід — зверніться до нас за безкоштовною консультацією будь-яким зручним способом. Ми підкажемо варіанти під ваш проєкт і бюджет, щоб забезпечити потрібний клас захисту без переплат. На всі товари діє гарантія якості. Забезпечуємо доставку по Україні, зокрема у Київ, Харків, Львів, Одесу та Дніпро.
