Якщо спитати новачка, коли потрібно міняти коаксіальний роз’єм, він відповість: «Коли зірветься різьба або відламається штир». І помилиться. Збоку здається, що радіочастотний з’єднувач — це монументальний шматок металу, який мусить служити вічно. Але у високочастотному тракті конектор помирає тихо.
Ви підключаєте кабель до приладу й бачите, як раптово зріс коефіцієнт стоячої хвилі (КСХ), впала передавана потужність або зник стабільний сигнал при легкому ворушінні дроту. Можна годинами шукати проблему в друкованій платі, хоча насправді у роз’єму просто «поплив» хвильовий опір через невидиме для ока мікроспрацювання металу.
Реальний термін служби коаксіального роз’єму визначається не назвою серії в каталозі, а суто механічними нюансами: парою тертя в корпусі, товщиною золотого напилення на центральному контакті та кінематикою фіксувального механізму. Хоча в специфікаціях базового військового стандарту MIL-PRF-39012 для більшості класичних серій встановлено планку не менше 500 циклів з’єднання, у реальній експлуатації ви зіткнетеся з розкидом від 30 до 5000 підключень — залежно від конкретного виконання та культури поводження з портами.
Скільки циклів підключення витримують різні типи ВЧ-роз’ємів
Конструкцію, частотні межі та сфери застосування кожної популярної серії ми вже докладно розбирали в нашій окремій оглядовій статті про типи коаксіальних роз’ємів. Тут же ми зосередимося виключно на механічному ресурсі з’єднувачів та зношуванні контактів під час регулярної перекомутації. Щоб вам було простіше оцінити, скільки циклів підключення витримує роз’єм SMA, BNC, N-типу або мініатюрний U.FL у реальному проєкті, ми звели в загальну таблицю типові паспортні показники різних серій, матеріали контактних пар і вузли, які деградують першими.
Порівняльна таблиця циклів підключення коаксіальних роз’ємів

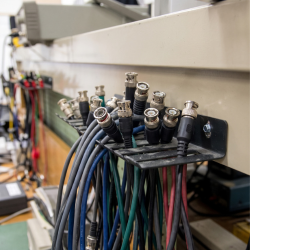

| Тип і виконання роз’єму | Типовий паспортний ресурс (циклів) | Матеріал корпусу та контактів | Що зазвичай деградує першим під час зношування |
| U.FL / IPEX / MHF (стандартні бортові, напр. U.FL-R-SMT) | 30 | Латунь / фосфориста бронза з тонким золотим покриттям | Зовнішня спідниця гнізда розтискається і втрачає пружність, защіпка перестає тримати кабель |
| F-тип (побутовий ТБ) | 50–100 | Цинковий сплав або нікельована латунь | Розгинаються притискні пелюстки в гнізді через різний діаметр центральної жили кабелю |
| 4.3-10 (телекомунікаційний) | від 100 | Латунь із покриттям білою бронзою (триметал) або сріблом | Зношування контактних поверхонь при недотриманні співвісності важкого фідера |
| SMP (Full Detent — жорстка фіксація) | від 100 | Берилієва бронза (BeCu) із золотим покриттям | Спрацювання фіксувального буртика та пелюсток через високе зусилля защіпання й роз’єднання |
| SMA (комерційний, латунь) | 100–500 (залежить від виробника) | М’яка латунь, тонке золото або нікель | Стирається різьба, металевий пил потрапляє на тефлоновий ізолятор, просідає цанга |
| BNC / TNC | від 500 | Латунь із нікелюванням, контакти з бронзи | Спрацьовуються напрямні пази байонета (у BNC) і просідає ущільнювальна шайба |

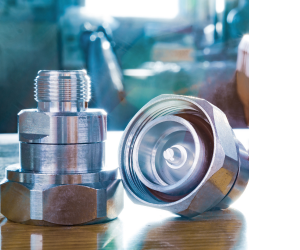

| N-тип / 7/16 DIN | від 500 | Латунь із покриттям білою бронзою або сріблом | Слабшає контактний тиск пелюсток центральної цанги, окиснюється срібло |
| MCX / MMCX | від 500 | Латунь / берилієва бронза із золотим покриттям | Втома металу розрізної зовнішньої спідниці (ефект роз’єму, що «бовтається» під час вібрації) |
| SMP (Limited Detent / Smooth Bore) | від 500 / від 1000 | Берилієва бронза із золотим покриттям | Зниження щільності притискання на гладкому профілі при перекосах друкованої плати |
| SMA (приладовий / військовий) | від 500 (на практиці 1000+ з ключем) | Пасивована нержавіюча сталь, цанга з BeCu | Поступове зношування золотого шару на центральному піні під час роботи без динамометричного ключа |
| Прецизійні (3.5 мм, 2.92 мм, 2.4 мм) | від 500 до 3000 (за класом точності) | Нержавіюча сталь, повітряний діелектрик, товсте золото | Мікрозминання торцевих контактних поверхонь і деградація безщілинної центральної цанги |
| NMD (посилені приладові порти) | до 3000–5000 | Загартована нержавіюча сталь | Природне абразивне зношування контактної групи під час щоденної стендової експлуатації |
Ця таблиця наочно відповідає на часте запитання, чим відрізняється латунний SMA від сталевого, якщо зовні на вітрині вони виглядають як близнюки, а в даташитах іменитих брендів у обох може стояти формальний мінімум «500 циклів». Різниця криється у твердості сплавів і поведінці роз’єму під реальним навантаженням.
Якщо ви берете бюджетний комерційний SMA з м’якої латуні (у багатьох азійських виробників його паспортний ресурс обмежений 100–250 циклами) для вуличної антени чи роутера, який закрутять під час монтажу і зачеплять пару разів за п’ять років під час ревізії, його запасу міцності вистачить з головою. Але якщо поставити такий самий латунний конектор на вимірювальний кабель у лабораторії або на ділянці вихідного контролю, де інженер перепідключає тестовані плати по 50 разів за зміну, м’яка різьба і центральний контакт почнуть деградувати вже до кінця першого робочого тижня. Для стендів і частих комутацій підходять лише приладові виконання з корпусом із нержавіючої сталі та приймальною цангою з пружної берилієвої бронзи (BeCu).
Часті запитання про ресурс і зношування коаксіальних роз’ємів
Що зношується швидше під час перемикань — штекер «тато» чи гніздо «мама»?
Механічно вразливішим завжди є гніздо («мама»), де розташована приймальна розрізна цанга. При кожному з’єднанні пелюстки цієї мікроскопічної трубочки розтискаються, зазнаючи втомного навантаження й тертя в одній і тій самій зоні контакту, тоді як у штекері («татові») стоїть монолітний металевий штир. Саме тому на дорогих кабельних збірках частіше встановлюють роз’єми типу «тато», а блокові гнізда «мама» на обладнанні намагаються берегти від зайвих перемикань або закривати змінними перехідниками (адаптерами).
Чи відрізняється термін служби звичайного роз’єму SMA від реверсивного RP-SMA на дронах і роутерах?
За заводськими паспортами ресурс у стандартного SMA і реверсивного RP-SMA однаковий (зазвичай від 100 до 500 циклів), але в реальній польовій експлуатації кабельні роз’єми RP-SMA виходять із ладу помітно швидше. Причина криється в інверсії контактів: у RP-SMA тендітна розрізна цанга перенесена з нерухомого приладового гнізда всередину кабельного штекера з обертовою гайкою. Коли оператор щодня накручує антену, тримаючи пульт чи дрон у руках (у висячому положенні), ця тонка цанга постійно зазнає бічних перекосів і провертається навколо штиря, через що її пелюстки швидко розгинаються і втрачають контакт.
Яке покриття ВЧ-роз’єму найдовговічніше — золото, нікель, срібло чи триметал?
Вибір покриття залежить від того, про яку частину роз’єму йдеться — про корпус чи про центральний пін. Для центрального контакту безальтернативним лідером залишається золото, оскільки воно не окиснюється і працює як тверде мастило, але його живучість напряму залежить від товщини шару: комерційне напилення в 1–3 мікродюйми стирається в рази швидше за приладове покриття товщиною 30–50 мікродюймів (близько 1,27 мкм). Натомість для зовнішніх корпусів і різьби золото занадто м’яке, тому там найстійкішими до стирання вважаються нікель і сучасний сплав «триметал» (біла бронза з міді, олова та цинку), який не тьмяніє з часом і, на відміну від нікелю, не псує сигнал на високих потужностях.
Як без лабораторних приладів зрозуміти, що коаксіальний роз’єм час міняти?
Першою ознакою вичерпання ресурсу в польових чи цехових умовах стає втрата механічного зусилля під час стикування: якщо штекер входить у гніздо надто легко і «провалюється» без характерного пружного опору, отже, пелюстки внутрішньої цанги вже просіли. Другий маркер — візуальний: при огляді з ліхтариком на золотому центральному штирі видно темну кільцеву риску протертого до латуні металу, а білий фторопластовий ізолятор навколо нього виглядає втиснутим, подряпаним або перекошеним. Нарешті, якщо при легкому похитуванні затягнутого роз’єму пальцями на екрані приймача стрибає рівень сигналу (RSSI) або змінюється КСХ, з’єднувач гарантовано відпрацював свій ресурс.
