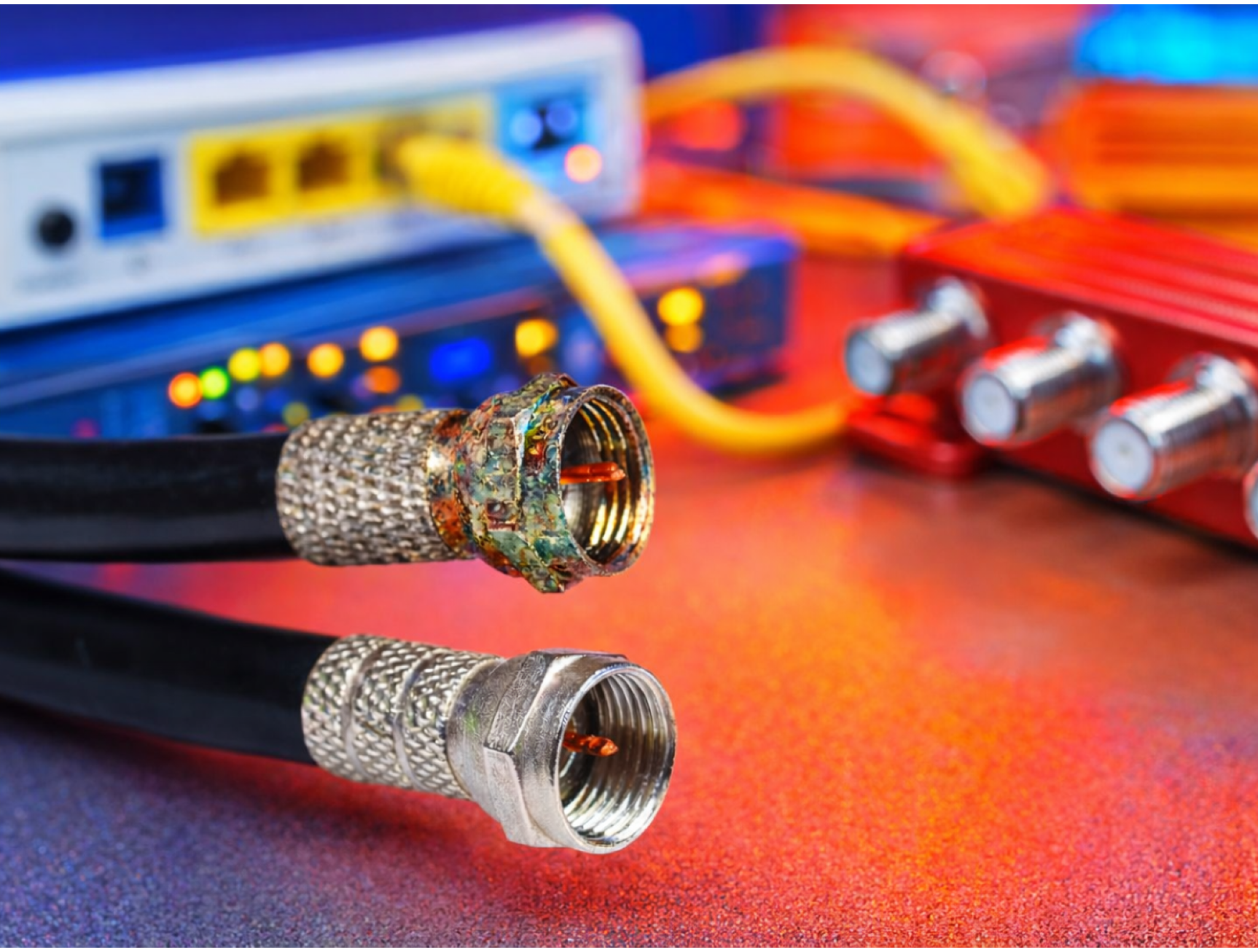

Ви встановлюєте два однакові роз'єми. Одна модель, один постачальник, одна партія. Через кілька місяців один вузол працює стабільно, а другий починає поводитися нестабільно: контакт «плаває», з'являється нагрів або погіршуються параметри сигналу.
На перший погляд це виглядає як брак. На практиці причина майже завжди глибша. Роз'єм — це не просто механічне з'єднання. Це контактна система, в якій важливі мікрометри геометрії, мікрони покриття та міліоми опору. Навіть невелика різниця в цих параметрах може з часом дати помітний розкид у роботі.
У силових ланцюгах це призводить до локального нагріву та втрати ресурсу. У ВЧ-трактах — до зростання втрат і нестабільності сигналу. У вібронавантажених вузлах — до прискореної деградації контактної пари.
У цій статті розберемо, чому вироби однієї моделі та партії можуть по-різному втрачати параметри під навантаженням, як це проявляється в експлуатації та як правильно діагностувати й запобігти повторенню проблеми.
Чому роз'єми з однієї партії можуть працювати по-різному
Коли ви бачите однакове маркування, ви бачите модель. Але кожен конкретний екземпляр виготовляється з допуском.
Допуск — це не точка, а діапазон. Наприклад, сила притискання контакту може бути не суворо 100 одиниць, а 90–110. Товщина золотого покриття — не рівно 2 мкм, а 1,5–2,5 мкм. Геометрія контакту — не ідеальна лінія, а допустимий інтервал відхилень.
Формально обидва роз'єми повністю відповідають стандарту, але він задає лише мінімально допустимі вимоги і не гарантує однаковий запас ресурсу. Один екземпляр може перебувати ближче до нижньої межі допуску, а інший — ближче до верхньої. Поки система працює в спокійних умовах, різниці не видно. Але в експлуатації саме це початкове положення всередині допуску починає відігравати роль.
Основні причини, чому однакові роз'єми виходять з ладу в однакових умовах:
- контактний тиск (сила притискання)
- товщина та стабільність покриття
- точність геометрії та відсутність люфту
Якщо хоча б один із цих параметрів знаходиться ближче до мінімально допустимого значення, запас за ресурсом буде меншим. І саме цей роз'єм почне деградувати раніше.
Чому гріється роз'єм і з'являється нестабільний контакт в експлуатації
На етапі встановлення два роз'єми можуть показувати однакові вимірювання. Опір у нормі, фіксація надійна, візуально все бездоганно.
Проблеми починаються не в момент монтажу, а в процесі роботи. Експлуатація — це постійне навантаження на контактну систему. І якщо один екземпляр від початку мав менший запас за притисканням або товщиною покриття, саме він почне втрачати параметри швидше.
Спочатку зміни мікроскопічні. Трохи слабший тиск — трохи менша фактична площа контакту. Трохи тонше покриття — швидше відкривається основа металу. Трохи більший люфт — сильніші мікрорухи при вібрації.
Поки умови м'які, це непомітно. Але коли з'являються реальні експлуатаційні фактори, процес прискорюється.
Через що роз'єм гріється, окислюється і втрачає контакт:
- вібрація та мікрорухи контактної пари
- температурні цикли та теплове розширення матеріалів
- вологість та утворення оксидної плівки
- цикли підключення та механічний знос поверхні
Кожен із цих факторів сам по собі не є критичним. Але якщо контакт від початку був ближчим до нижньої межі допуску, саме він першим виходить за межі стабільної роботи.
З часом ви бачите результат: один роз'єм залишається в робочому діапазоні, другий починає поводитися нестабільно — при тому, що модель і маркування однакові.
Наприклад, зростання перехідного опору всього на 5–10 мОм у силовому ланцюзі при струмі 20 А дає додатково 2–4 Вт тепловиділення в точці контакту. У замкнутому корпусі цього достатньо для прискореної деградації. А у ВЧ-тракті навіть невелике погіршення контакту може призвести до зростання втрат і погіршення узгодження, що проявляється нестабільністю сигналу та збільшенням КСВ.
Основні причини перегріву та відмови роз'ємів
З часом усі описані фактори — допуски, знос, вібрація, температура — призводять до одного результату: погіршується якість контактної пари. Змінюється контактний тиск, росте перехідний опір, знижується стабільність з'єднання.
Ми систематизували типові механізми деградації, які найчастіше спостерігаємо в експлуатації промислового обладнання, у таблицю.
| Причина | Механізм | Як проявляється в експлуатації | Як перевірити | Як запобігти |
| Корозія контактів (вологість, агресивне середовище) | Утворення оксидної плівки, зростання перехідного опору | Наліт, нестабільний контакт, локальний нагрів | Візуальний огляд, 4-провідне вимірювання R | Золочення ≥1–2 мкм, нікелевий підшар, герметизація |
| Фретинг (мікрорухи при вібрації) | Стирання захисного шару, прискорене окислення | Плаваючий опір, шум, нагрів під навантаженням | Вібровипробування, порівняння R до/після, тепловізор | Жорстка фіксація, зносостійкі покриття (Au, PdNi) |
| Механічний люфт / неспіввісність | Зниження реальної площі контакту | Дребезг (брязкання), знос контактної пари | Вимірювання зусилля вставки/фіксації, контроль зазорів | Байонетна/різьбова фіксація, контроль допусків |
| Низьке зусилля притискання | Недостатній контактний тиск | Перегрів при штатному струмі, зростання R | Динамометр, вимірювання перехідного опору | Пружинні сплави (CuBe), контроль пружності |
| Тонке або нестабільне покриття | Швидке оголення основи контакту | Прискорений знос, погіршення параметрів через сотні циклів | Контроль товщини покриття, аналіз партії | Контроль металізації, вибір стабільного постачальника |
| Забруднення (пил, мастило, сіль) | Утворення непровідних плівок | Обриви після простою, скачки опору | Огляд, повторні заміри R | Герметичні корпуси, захисні ковпачки |
| Температурні цикли | Різниця коефіцієнтів розширення, ослаблення притискання | Поступова деградація контакту | Термоциклування та контроль зміни R | Матеріали з близьким ТКР, коректна конструкція |
| Поганий обжим або пайка | Неповна зона контакту, локальний опір | Рентген пайки, випробування на вирив | Рентген пайки, випробування на вирив | Калібрований інструмент, контроль технології |
| Розкид партії / виробничий дефект | Параметри ближче до межі допуску | Різна швидкість деградації в однакових умовах | Вхідний контроль, вибіркові вимірювання | Аудит постачальника, стабільне виробництво |
Як визначити причину відмови роз'єму
Таблиця показує можливі причини, але в реальній експлуатації ви стикаєтеся не з причиною, а із симптомом. Роз'єм гріється. Контакт нестабільний. Сигнал «плаває».
Головна помилка — одразу міняти роз'єм і вважати проблему вирішеною. Якщо не визначити джерело деградації, ситуація повториться.
Як перевірити роз'єм, якщо він гріється або контакт працює нестабільно:

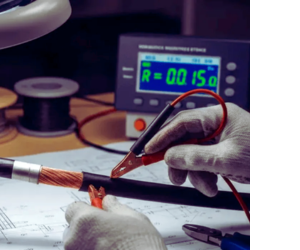

- Виміряйте перехідний опір і порівняйте його з номіналом.
- Перевірте зусилля фіксації та відсутність люфту.
- Огляньте контактну поверхню на предмет зносу або потемніння.
- Оцініть умови експлуатації: чи є вібрація, вологість, часті цикли підключення.
- Перевірте якість обтискання або пайки, особливо якщо проблема локальна.
Такий порядок дозволяє зрозуміти, чи пов'язана проблема з конструкцією роз'єму, з умовами середовища чи з монтажем.
Якщо опір зростає без видимих пошкоджень — імовірна фретинг-корозія або послаблення притискання. Нагрів локальний і з'являється в зоні кабелю — проблема найчастіше в обтисканні. Контакт деградує тільки у вологому середовищі — імовірно, справа в покритті або герметичності.
У критичних системах (ВЧ-тракт, силові ланцюги, обладнання з вібрацією) діагностика має проводитися до заміни роз'єму. Інакше проблема повториться навіть при встановленні нового виробу. Детальніше про те, як уникнути помилок у монтажі конекторів, ви можете прочитати в цій статті.
Як вибрати роз'єм, щоб уникнути перегріву, корозії та раннього виходу з ладу
Діагностика дозволяє зрозуміти, через що параметри вже розійшлися. Але у проєктуванні важливіше інше — закласти стабільність до монтажу. Розкид характеристик зазвичай проявляється там, де роз'єм працює на межі своїх можливостей або використовується в середовищі, для якого він від початку не був розрахований. Якщо з'єднання працює без запасу по температурі, струму або механічному навантаженню, навіть мінімальний розкид усередині допуску починає впливати на ресурс.
Тому на етапі вибору завдання не в тому, щоб «знайти відповідну модель», а в тому, щоб переконатися: у з'єднання є запас під реальні умови експлуатації.
На що звертати увагу при виборі роз'єму, щоб він не перегрівався і не виходив з ладу:
- тип і товщина покриття контактів (золочення менше 1 мкм у робочих з'єднаннях фактично не дає ресурсу)
- наявність нікелевого підшару як бар'єра проти корозії та дифузії
- тип фіксації — різьбова або байонетна конструкція краща при вібрації
- заявлена кількість циклів підключення, якщо з'єднання є обслуговуваним
- температурний діапазон із запасом відносно фактичних умов
- наявність протоколів випробувань (вібрація, термоциклування, ресурс за циклами підключення) та репутація виробника
Перше, що варто зробити перед закупівлею — зіставити ці параметри з реальним середовищем роботи. Якщо з'єднання перебуватиме в зоні вібрації, у вологому середовищі або під навантаженням, близьким до максимального, вибирати мінімально допустимий варіант ризиковано. Номінальна відповідність не означає стійкість в експлуатації.
Другий крок — вхідний контроль партії. Навіть при роботі з надійним постачальником вибіркова перевірка кількох екземплярів дозволяє побачити можливий розкид за опором або зусиллям фіксації. У серійних проєктах це особливо важливо: приховані відхилення починають проявлятися лише за місяці.
Третій момент — не економити на критичних вузлах. У силових ланцюгах, ВЧ-трактах та обладнанні з вібрацією вартість роз'єму невелика порівняно з усією системою, але саме він часто стає точкою відмови. Різниця в механіці та покритті може бути непомітною при купівлі, але проявиться в ресурсі.
Зниження ризику — це не вибір «найдорожчого» виробу. Це свідомий підбір роз'єму із запасом за умовами роботи та мінімальним контролем перед встановленням. У такому разі однакові роз'єми дійсно поводитимуться однаково.
