Что такое кабель витая пара и чем отличаются его типы

Кабель витая пара — основа большинства современных сетей. Он используется для подключения интернета, камер видеонаблюдения, систем «умный дом» и даже в аудиотехнике. Несмотря на простоту конструкции, у этого кабеля есть множество разновидностей и нюансов. В этой статье разберёмся, чем отличаются типы витой пары, как выбрать подходящий кабель под задачу и на что обратить внимание при покупке.

Что такое кабель витая пара и как он устроен

Витая пара — это слаботочный кабель, в котором проводники скручены попарно для защиты от электромагнитных помех. Такая конструкция помогает передавать сигнал на большие расстояния с минимальными искажениями, особенно при прокладке рядом с другими кабелями или в насыщенной электроприборами среде.

Этот тип кабеля применяется практически везде: для подключения интернета в доме, в офисных сетях, видеонаблюдении (в том числе с питанием PoE), в «умных» системах и даже в промышленной автоматике.

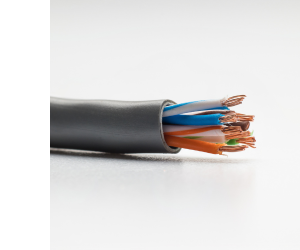

Конструкция витой пары включает:

1. Проводники

Внутри кабеля находятся четыре пары жил, то есть восемь проводов, скрученных попарно. Жилы бывают из разных материалов:

• Медь (CU) — обеспечивает стабильную передачу сигнала, подходит для длинных линий и питания по кабелю (PoE)
• Омеднённый алюминий (CCA) — стоит дешевле, но сильнее теряет сигнал, может перегреваться и не подходит для критичных задач
• Омеднённая сталь (CCS) — используется в самых дешёвых кабелях. Жёсткая, плохо проводит ток и легко ломается при изгибе.

Если кабель будет использоваться на длительный срок или для важных устройств, мы советуем купить цельномедную витую пару. Это сэкономит вам деньги и нервы в будущем.

2. Изоляция

Каждый провод покрыт диэлектрической оболочкой, которая предотвращает короткие замыкания и уменьшает наводки между парами. В простых кабелях используется полиэтилен (PE) — он гибкий и недорогой. В более дорогих — полипропилен (PP) или фторопласт: они устойчивы к высоким температурам и меньше искажают сигнал.

3. Экранирование

Скручивание пар в кабеле само по себе помогает бороться с помехами, но в некоторых условиях этого недостаточно. Если рядом проходят силовые кабели, работает промышленное оборудование или в одной трассе прокладывается много сетевых линий, сигналы могут искажаться или теряться. Чтобы этого избежать, используется экранирование — дополнительную защиту из фольги или металлической оплётки.

Экранирующий слой работает как щит: он отсекает внешние электромагнитные помехи и помогает сохранить стабильность сигнала даже при сложной прокладке. Существуют разные типы экранирования, которые обозначаются сокращениями на упаковке кабеля:

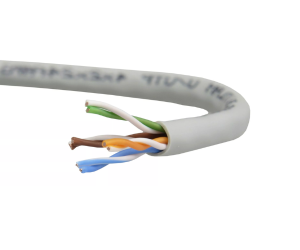

• UTP (Unshielded Twisted Pair) — без экрана. Простой и гибкий вариант для использования в квартирах и небольших офисах, где нет сильных помех.

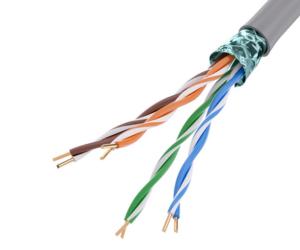

• FTP (Foiled Twisted Pair) — общий экран из фольги поверх всех пар. Подходит, если кабель прокладывается в стене, в кабель-канале с другими линиями или рядом с розетками.

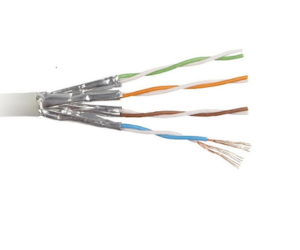

• S/FTP (Shielded/Foiled Twisted Pair) — каждая пара имеет свой экран, плюс общий внешний. Используется в местах с повышенным уровнем помех: промышленные объекты, серверные комнаты, уличные трассы, особенно вблизи электропитания.

Если кабель будет использоваться в обычных домашних условиях, то можно смело брать UTP. Для офиса или прокладки в одной гофре с другими кабелями лучше выбрать FTP. А если условия сложные или объект критичный, не стоит экономить: S/FTP обеспечит стабильную работу сети даже при сильных внешних помехах.
Помните, что вы в любой момент можете улучшить экранирование с помощью специальных металлических кабельных оплёток. Подробнее об этом мы рассказывали в этом материале.

4. Наружная оболочка

Защищает проводники от механических повреждений, влаги, перепадов температур и ультрафиолета. От её состава зависит, где можно безопасно использовать кабель — в помещении, на улице или в общественных местах. Материалы наружной оболочки бывают разными:

• PVC (поливинилхлорид). Самый распространённый и недорогой материал. Он гибкий, легко укладывается в гофры, плинтусы и кабель-каналы. Подходит для сухих помещений, квартир и офисов. Но со временем может затвердевать, особенно при перепадах температур.
• PE (полиэтилен). Более прочный и устойчивый к влаге, холоду и ультрафиолету. Именно такой кабель используют при уличной прокладке, например, от роутера в доме до IP-камеры на заборе. Он не трескается на морозе и не «плывёт» на солнце.
• LSZH (Low Smoke Zero Halogen). Специальный материал, который при нагревании не выделяет едкого дыма и токсичных газов. Такой кабель используют в местах с повышенными требованиями по пожарной безопасности: детские сады, больницы, школы, торговые центры, закрытые помещения с людьми.

Для квартиры достаточно взять кабель с PVC оболочкой. С уличными условиями справится PE. А вот для общественных зданий и мест с высокими нормами безопасности лучшим выбором станет LSZH. Если вы не уверены, насколько тяжелыми будут условия,  рассмотрите модели с двойной оболочкой (например, PE + LSZH).

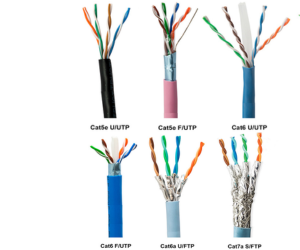

Категории витой пары: что означают Cat5e, Cat6, Cat6a, Cat7

Категория витой пары (обозначается как Cat — от Category) указывает, какие технические параметры поддерживает кабель: максимальную скорость передачи данных, частоту сигнала, устойчивость к помехам и длину линии без потерь. Это стандарты, зафиксированные в международных нормах (например, TIA/EIA), чтобы можно было точно понимать возможности кабеля ещё до его установки. Категория важна, если вы хотите:

• Подключить интернет со скоростью 1 Гбит/с и выше;
• Передавать видео в высоком разрешении;
• Использовать PoE (питание по кабелю);
• Построить сеть, которая не устареет через год.

Чем выше категория — тем больше требований к конструкции, качеству проводников, экранированию и изоляции. Но и тем выше скорость и надёжность. Чтобы нагляднее увидеть разницу, ознакомьтесь с нашей таблицей:

Важно учитывать, что кабель работает не сам по себе — максимальная скорость зависит и от оборудования (роутеров, коммутаторов, сетевых карт). Например, если подключить кабель Cat6 к старому маршрутизатору с портами Fast Ethernet, вы всё равно получите не больше 100 Мбит/с. Подробнее о способах ускорить домашний интернет мы рассказывали в этой статье.

Поэтому нужно оценивать не только характеристики кабеля, но и возможности оборудования — как текущего, так и того, которое вы планируете использовать в будущем. В зависимости от этого можно ориентироваться на такие категории:

• Cat5e — всё ещё популярен, но уже устаревает для современных скоростей
• Cat6 — оптимальный выбор для дома и офиса, если не нужна длинная трасса 
• Cat6a — универсальное решение с запасом на будущее
• Cat7 — профессиональный уровень, требует совместимого оборудования

Если вы монтируете новую сеть и хотите надёжную работу на 5–10 лет вперёд, не стоит экономить: лучше выбрать Cat6a с хорошим экраном и медными жилами. Это кабель «на вырост», который раскроется при переходе на более современное оборудование.

Также при покупке витой пары обращайте внимание на тип жил, материал изоляции, наличие экранирования и наружную оболочку. Всё это влияет на качество соединения, срок службы кабеля и стабильность вашей сети.
