Что такое разъёмы SMA и почему они будут актуальны ещё десятилетия

SMA-разъёмы — одни из самых распространённых в мире радиочастотных соединителей. Они используются в антеннах, модулях связи, измерительных приборах, спутниковой аппаратуре и множестве других устройств. Несмотря на компактный размер, эти разъёмы играют критическую роль в качестве сигнала и надёжности соединений. В этой статье разберёмся, какие бывают SMA, как они отличаются, где применяются, как развивается стандарт и что учитывать при выборе.

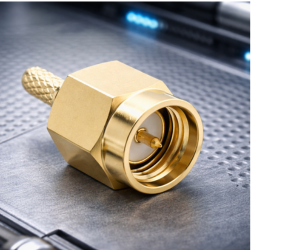

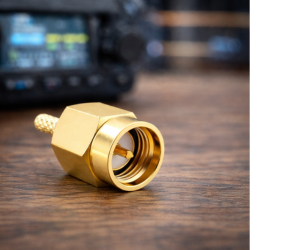

Что такое разъём SMA и как он устроен

SMA (SubMiniature version A) — это резьбовой коаксиальный RF-разъём с волновым сопротивлением 50 Ом. Он был разработан ещё в 1960-х, но до сих пор используется во множестве современных устройств благодаря своей компактности, механической надёжности и способности работать на частотах до 18–26,5 ГГц.

Конструкция разъёма обеспечивает плотный контакт и минимальные отражения сигнала. Это особенно важно в СВЧ-диапазоне, где малейшее расхождение в геометрии ведёт к потерям.

Основные конструктивные особенности разъёмов SMA:

• Латунный или нержавеющий корпус с позолоченным/никелевым покрытием;
• Диэлектрик — чаще всего PTFE (тефлон), реже — воздушный зазор (в прецизионных версиях);
• Центральный контакт в виде штыря или гнезда.

Эти элементы делают SMA идеальным решением для радиосистем средней и высокой частоты, где важны стабильность и повторяемость.

Виды SMA-разъёмов и их совместимость

Визуально все SMA-подобные разъёмы могут выглядеть одинаково. Но их внутреннее устройство, геометрия, полярность и допустимый диапазон частот существенно различаются. Ошибочный выбор может привести к повреждению оборудования или деградации сигнала. Мы подготовили подробную таблицу, которая помогает понять, какие SMA-разъёмы совместимы между собой и на каких частотах они работают.

Ограниченная совместимость означает, что механическое соединение возможно, но рекомендуется соблюдать аккуратность: точные разъёмы легко повредить при соединении с недорогими SMA.

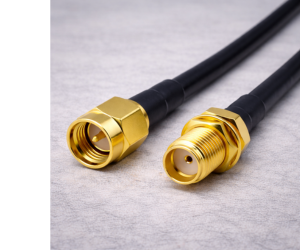

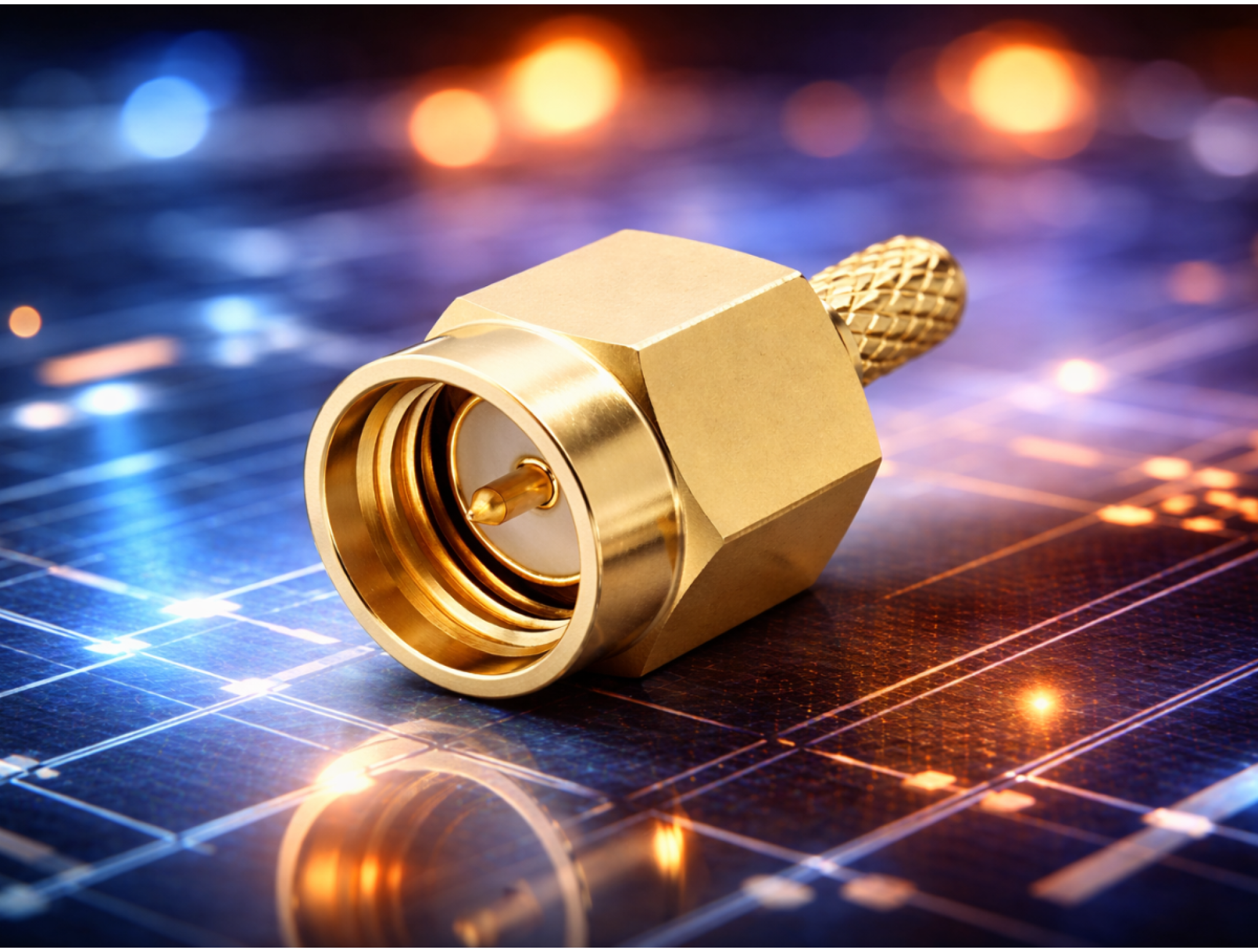

отличить SMA от RP-SMA: ловушка для новичков

Путаница между SMA и RP-SMA — самая распространённая ошибка при выборе разъёма для антенны. Снаружи они выглядят одинаково, и именно в этом их подлость. Ошибка в выборе может привести к полному отсутствию сигнала. Разница — внутри.

Чем отличается SMA от RP-SMA простыми словами:

• у SMA male — центральный контакт в виде штырька
• у RP-SMA male — гнездо вместо штыря
• у RP-SMA female — наоборот, там будет штырёк
• у SMA female — гнездо, как ожидается

При заказе разъёмов SMA онлайн их невозможно визуально проверить, особенно если на фото не видно центрального контакта или указание полярности отсутствует. Поэтому важно ориентироваться на точное описание и технический чертёж (datasheet), если он доступен. Если есть сомнения — лучше заранее включить в заказ адаптеры SMA ↔ RP-SMA. Это избавит от простоев и сэкономит время при сборке.

Способы монтажа SMA-разъёмов

В зависимости от условий применяются варианты SMA-разъёмов под пайку, обжим или зажим — каждый из них подходит под свои задачи: от полевых сборок до прецизионной лабораторной работы. Обжим удобно использовать при серийной сборке, пайка обеспечивает максимальную стабильность параметров, а зажимные версии позволяют быстро менять кабели без специального инструмента.

По способу установки в корпус или на плату выделяют следующие типы монтажа SMA-разъёмов:

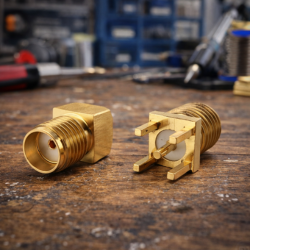

1. Панельный разъём SMA

Разъём устанавливается в отверстие панели или корпуса и фиксируется гайкой с обратной стороны. Это один из самых надёжных способов, часто используется для подключения внешних антенн или вывода сигнала наружу в промышленной и телекоммуникационной аппаратуре.

2. SMA разъём для края печатной платы

Такой разъём припаивается к торцу платы, обеспечивая минимальную длину сигнального пути и хорошее согласование. Подходит для компактных радиомодулей, серийных устройств и решений с ограниченным пространством.

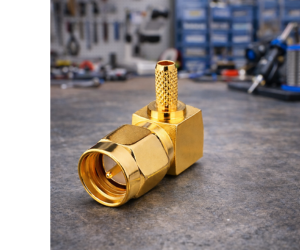

3. Угловой разъём SMA

Конструкция повернута на 90 градусов относительно поверхности монтажа. Применяется там, где необходимо изменить направление выхода кабеля или при ограничениях по высоте в корпусе.

4. Выводной SMA разъём

Контакты проходят через отверстия в печатной плате и припаиваются с обратной стороны. Такой тип обеспечивает высокую механическую прочность, особенно полезен в оборудовании с вибрацией или подвижными элементами.

5. Поверхностный SMA разъём

Устанавливается на поверхность платы без отверстий, пайка выполняется на контактные площадки. Применяется при автоматизированной сборке и в миниатюрной аппаратуре, но требует осторожности при механических нагрузках.

Если SMA разъём будет использоваться в уличных условиях или там, где возможны вибрации, лучше сразу выбирать панельное крепление с гайкой и вариант под пайку. А для плат внутри корпуса — удобно использовать разъёмы на край платы или угловые исполнения, особенно если важна компактность. Не стоит экономить на типе монтажа — это напрямую влияет на потери сигнала и долговечность узла.

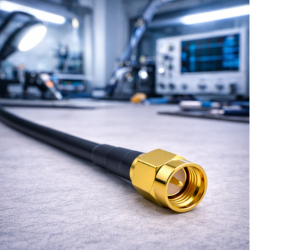

Технические ограничения разъёмов SMA по частоте и ресурсу

SMA-разъёмы остаются востребованными, но не универсальными. У них есть чёткие инженерные границы — и если их не учитывать, можно получить отражения, перегрев или даже механические поломки. Ниже — основные ограничения, которые стоит учитывать ещё на этапе проектирования.

Основные ограничения SMA-разъёмов:

• Подходят для частот до 26,5 ГГц в базовом исполнении и до 40 ГГц — только в прецизионных версиях.
• Цифровые интерфейсы через SMA работают стабильно лишь при длине трассы до 20–25 см — дальше начинаются отражения.
• Нагрузка на разъём при частом подключении ограничена — ресурс составляет 500–1000 циклов, затем контакт может ослабнуть.
• Габариты могут быть избыточны для плотного монтажа, особенно в миниатюрной электронике.
• Даже герметичные модели с IP67 не всегда выдерживают химическую среду и постоянную вибрацию, особенно без кабельной разгрузки.

Для антенн, измерительных трактов, лабораторных макетов и корпусных решений SMA по-прежнему хорош. Если же речь идёт о частотах выше 40 ГГц, трассах в полметра или массовой установке на плату — лучше сразу рассматривать другие варианты: push-on-коннекторы, micro-coax или более высокочастотные стандарты. Иначе проблемы начнутся не на этапе монтажа, а уже в поле.

Распространённые ошибки при выборе разъёма SMA

Даже опытные инженеры время от времени сталкиваются с проблемами при работе с SMA-разъёмами. Визуальное сходство разных типов, мелкие конструктивные отличия и отсутствие маркировки делают выбор непростым.

Вот самые частые ошибки, которые возникают при выборе SMA-разъёма для антенн и радиочастотных устройств:

1. Перепутаны SMA и RP-SMA

Это самая распространённая ошибка. Разъёмы визуально похожи, но отличаются полярностью: у RP-SMA «папа» — с гнездом, а «мама» — со штырьком. Подключить их друг к другу невозможно.

Как избежать: Всегда проверяйте наличие центрального контакта и полярность в описании. Если на фото это не видно — не заказывайте без уточнения. Лучше иметь в запасе переходники SMA ↔ RP-SMA.

2. Неверная оценка совместимости с прецизионными разъёмами

3,5 мм и 2,92 мм механически совместимы с SMA, но имеют более точную геометрию и чувствительны к несовпадениям. Подключение дешёвого SMA может повредить их.

Как избежать: Не подключайте обычные SMA к точным измерительным разъёмам. Используйте только рекомендованные ответные части одного класса точности.

3. Выбор разъёма «на глаз» без datasheet

Производители выпускают несколько исполнений одного и того же типа: с разными габаритами, типом монтажа, допусками. Иногда одно название скрывает десятки вариантов.

Как избежать: Используйте техническую документацию. Даже при заказе на маркетплейсах лучше запросить datasheet или модельный номер.

4. Использование некачественного разъёма на высоких частотах

Дешёвые SMA-подобные разъёмы часто имеют плохую согласованность и низкую стабильность. На частотах выше 6–10 ГГц это приводит к потерям и переотражениям.

Как избежать: Для всего, что работает выше 6 ГГц, выбирайте брендовые или хотя бы проверенные модели, с паспортными характеристиками и сертификацией.

5. Неподходящий способ монтажа для условий эксплуатации

Например, попытка установить зажимной разъём в устройство с вибрацией — это путь к сбоям. Или использование углового разъёма там, где нужно прямое подключение.

Как избежать: Учитывайте тип крепления (панельный, на плату и т.д.) и условия работы (влага, вибрации, температура). От этого зависит не только надёжность, но и удобство сборки.

Подробнее о самых распространённых ошибках разъёмов и способах их исправить вы можете прочесть в нашей большой тематической статье.

Современные тренды развития SMA разъёмов

Несмотря на то что конструкция SMA не меняется десятилетиями, область применения и требования к разъёмам сильно выросли. Совместимость по-прежнему в приоритете — поэтому форм-фактор сохраняется. Но «внутри» многое меняется: материалы, точность, диапазоны частот, устойчивость к условиям.

Основные направления развития SMA-разъёмов:

1. Работа на всё более высоких частотах. Если раньше стандарт ограничивался 18 ГГц, сегодня многие производители гарантируют стабильную работу до 26,5 ГГц. Прецизионные версии доходят до 40 ГГц и выше — что критично для 5G, миллиметровых волн, спутниковой связи и СВЧ-тестов.
2. Адаптация к автоматизированной сборке. Устройства становятся всё компактнее, платы плотнее, а производственный цикл быстрее. Именно поэтому растёт спрос на edge-mount и поверхностные SMA — их можно устанавливать машиной, без ручной пайки. Это стандарт для IoT и современных радиомодулей.
3. Устойчивость к агрессивной среде. Герметичные исполнения с классом защиты IP67 уже не редкость. Добавим к этому температурную стойкость, защиту от вибрации и коррозии — и получаем SMA-разъёмы, которые спокойно работают в транспорте, на улице или в промышленности без обслуживающего персонала.
4. Использование не только в радиочастотной технике. В лабораторных и тестовых установках разъёмы SMA применяют для высокоскоростных цифровых интерфейсов: PCI Express 5.0, USB4, Thunderbolt 4. Всё потому, что этот тип соединителя обеспечивает надёжную передачу сигнала с минимальными потерями даже на частотах в десятки гигагерц.
5. Совместимость с миллиметровыми сборками. Даже если сама система работает на 60–100 ГГц и использует push-on-коннекторы, выход на плате или модуле часто всё равно делают через SMA — для совместимости с измерительным оборудованием или переходниками.

SMA-разъёмы остаются востребованными именно потому, что могут «эволюционировать в деталях», не ломая общий подход. Инженеры получают надёжный интерфейс с привычной механикой — но уже с новыми возможностями и в новых сферах.

Таким образом, разъёмы SMA будут востребованы в массовой электронике и через 10 лет. Там, где начинают доминировать частоты выше 40–50 ГГц, его будут вытеснять более компактные или бесконтактные решения. Но в диапазоне до 26 ГГц этот тип ещё долго будет «рабочей лошадкой» RF-мира.
