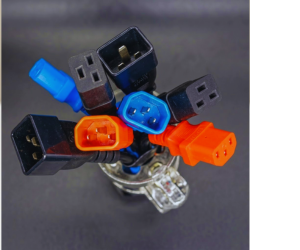

Разъёмы IEC от C13 до C22: что это, отличия и как выбрать

Разъёмы стандарта IEC 60320 — это универсальные штекеры питания, которые можно встретить в самой разной технике: от обычных компьютеров и принтеров до серверных стоек и концертных усилителей. Этот стандарт позволяет производителям не изобретать свой тип розетки для каждого прибора, а использовать готовые решения, рассчитанные на конкретную силу тока и условия работы.

Несмотря на внешнюю простоту, выбор правильного разъёма IEC напрямую влияет на надёжность системы. Если ошибиться с типом коннектора или сечением кабеля, контакты начнут перегреваться, что со временем приведёт к оплавлению пластика и выходу оборудования из строя. Разбираемся, как расшифровать цифровые индексы и подобрать подходящее соединение под ваши задачи.

Что означает маркировка разъёмов питания IEC

Система IEC — это международный стандарт для питания электроники. Она придумана для того, чтобы вы могли взять любой качественный провод и подключить его к технике без поиска специфического адаптера от конкретного производителя. Все разъёмы в этой системе работают парами, которые физически подходят только друг к другу, поэтому ошибиться при подключении практически невозможно.

Главное правило маркировки запомнить легко: нечётные числа всегда относятся к разъёму на кабеле, а чётные — к гнезду на самом устройстве.

• Разъёмы C13 и C19. Это кабельные наконечники типа «мама» (female) с отверстиями внутри. Именно их мы держим в руках, когда вставляем провод в прибор.
• Разъёмы C14 и C20. Это ответные части типа «папа» (male) со штырьками, которые встроены в корпус вашего системного блока, ИБП или монитора.

Пары всегда фиксированы. Разъём C13 «дружит» только с C14, а мощный силовой C19 работает исключительно с C20. Они отличаются формой и размером, поэтому вы физически не сможете воткнуть слабый кабель туда, где требуется серьёзная мощность. Такая защита гарантирует, что контакты не сгорят от перегрузки при первом же включении.

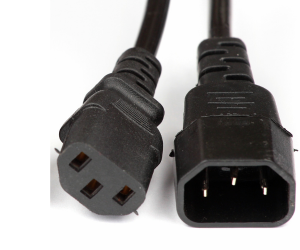

В чём разница между разъёмами C13 и C14

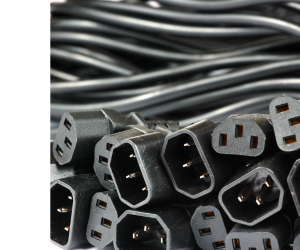

Если вы когда-нибудь включали компьютер в розетку, вы уже знакомы с парой IEC C13/C14. Это «золотой стандарт» электропитания в ИТ-мире. Разъём C13 (с тремя отверстиями) обычно находится на кабеле, а C14 (с тремя штырьками) — на задней панели вашего системного блока, монитора или принтера. Популярность этого стандарта объясняется просто: он универсален, надежен и позволяет заменить испорченный кабель за секунду без всяких инструментов.

Основные возможности и характеристики разъёма C13:

• Номинальный ток 10 А и мощность до 2.5 кВт. Теоретически это позволяет подключать приборы до 2.5 кВт, но для стабильной работы 24/7 (особенно в паре с мощными блоками питания) лучше не превышать 1.5–2 кВт.
• Температурный предел 70 °C. Стандартный корпус из ПВХ рассчитан именно на такие значения. Если разъём на ощупь обжигает пальцы — это серьезный повод для проверки. Подробнее о том, почему греется вилка и как исправить ситуацию при необходимости, мы рассказывали в этой статье.
• Трехконтактная схема с заземлением. Центральный контакт в этой паре всегда замыкается первым и размыкается последним. Такая конструкция эффективно защищает электронику от статики и  опасных пробоев тока на корпус.
• Универсальность и взаимозаменяемость. Кабель от монитора 2010 года выпуска без проблем подойдет к современному ПК или кофемашине. В офисах с горой техники это реально спасает от лишней головной боли.

Главная фишка C13/C14 заключается в том, что этот тандем превращает питание электроники в конструктор. Вам не нужно искать «родную» зарядку, ведь для работы подходит любой качественный провод с подходящим сечением медных жил.

Почему греется или плавится разъём питания IEC C13

Несмотря на статус «рабочей лошадки», у IEC C13/С14 есть свои слабые места. В наших реалиях, где техника часто работает через инверторы, стабилизаторы или в условиях перепадов напряжения, нюансы эксплуатации выходят на первый план.

Причины плохого контакта и перегрева в силовом разъёме:

1. Плохая фиксация штекера в гнезде. Внутри разъёма C13 стоят подпружиненные зажимы, которые со временем ослабевают. Если штекер заметно болтается в гнезде или слышен тихий треск, соединение нужно немедленно проверить, пока микродуга не приварила контакты друг к другу.
2. Работа на предельных токах. Длительная эксплуатация при нагрузке близкой к 10 А неизбежно ведёт к постепенной деградации материалов. В таких условиях переходное сопротивление растёт, вызывая лавинообразный нагрев всего узла.

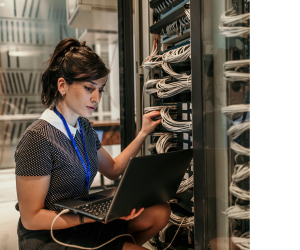

3. Отсутствие вентиляции при плотной компоновке. В серверных шкафах разъёмы часто расположены вплотную друг к другу. Без нормального движения воздуха даже при номинальном токе пластик может разогреться до температуры плавления.
4. Износ контактов при экстремальных нагрузках. При круглосуточной работе на пике мощности (например, в мощных графических станциях) контакты окисляются быстрее. Для таких задач лучше переходить на усиленный стандарт IEC C19/C20, рассчитанный на 16 А.

Если техника потребляет меньше 1.5 кВт и стоит в проветриваемом месте, разъём C13 остается самым надежным и экономным решением. В ситуациях с более мощным оборудованием или плохой вентиляцией лучше не рисковать и использовать усиленные стандарты питания, чтобы избежать пожара и поломки электроники.

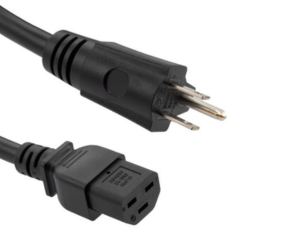

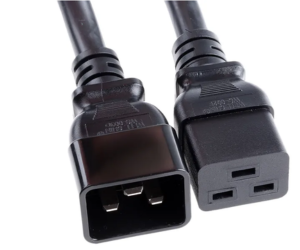

Особенности силовых разъёмов C19 и C20 на 16 Ампер

Если стандарт C13 напоминает обычную розетку, то пара C19/C20 — это уже «тяжелая артиллерия» для тех, кто не привык экономить на мощности. Визуально эти разъёмы крупнее и имеют прямоугольные контакты, расположенные параллельно друг другу. Вы встретите разъём C19 на силовом кабеле, а штекер C20 — на корпусе мощного сервера, мощной графической станции или сетевого коммутатора корпоративного уровня. Переход на этот стандарт продиктован одной простой целью — обеспечить бесперебойное питание там, где обычные бытовые разъёмы просто расплавятся.

Чем силовой кабель C19 лучше обычного компьютерного провода:

• Повышенный номинальный ток 16 А и работа с нагрузкой до 4 кВт. В отличие от младших моделей, этот тандем легко переваривает ток в 16 А. Это позволяет без риска подключать оборудование с блоками питания на 3 кВт и выше, обеспечивая стабильную работу системы даже при пиковых нагрузках в режиме 24/7.
• Увеличенная площадь контакта для защиты от перегрева. Прямоугольные массивные штырьки создают гораздо большее пятно контакта в соединении. Благодаря этому переходное сопротивление падает, а риск возникновения микродуги и оплавления пластика сводится к минимуму даже при длительной эксплуатации.
• Устойчивость к высоким температурам под нагрузкой. Конструкция разъёма C19 изначально рассчитана на более жесткие условия эксплуатации в закрытых серверных шкафах. Там, где обычный кабель начнет размягчаться, этот стандарт сохраняет жесткость корпуса и надежность фиксации всех внутренних элементов.
• Надежная фиксация для критически важного оборудования. Из-за своих габаритов и формы соединение C19/C20 держится в гнезде гораздо плотнее. Оно не боится случайных вибраций или натяжения проводов, что критически важно для аптайма серверов и предотвращения внезапных перезагрузок из-за плохого контакта.

Основная ценность C19/C20 заключается в его выносливости. Этот стандарт убирает «бутылочное горлышко» в системе электропитания, позволяя забыть о проверке температуры разъёмов и сосредоточиться на работе самого железа.

Риски при эксплуатации мощных разъёмов питания C19 и C20

Даже статус силового разъёма не делает пару C19/C20 неуязвимой. В условиях работы с промышленными ИБП, мощными выпрямителями или майнинг-ригами на первый план выходят физические свойства материалов и качество самого контакта. Если игнорировать эти рамки, даже усиленный пластик не спасет от термического повреждения.

Почему выгорает силовой разъём в мощном ИБП или сервере:

1. Плохой обжим проводов внутри разъёма. При токах в 16 А любое слабое соединение жилы с контактом превращается в локальный обогреватель. Если вы используете разборные вилки C19, крайне важно затягивать винты с максимальным усилием и использовать наконечники, иначе соединение начнёт выгорать изнутри.
2. Окисление контактов при длительном простое. Из-за высокой влажности или запылённости помещений массивная контактная площадка может покрыться слоем окислов. При первом же запуске мощного сервера на таком разъёме возникнет повышенное сопротивление, которое моментально разогреет узел до критических температур.
3. Механическое напряжение от тяжёлых кабелей. Силовые провода с сечением 1.5–2.5 мм² весят немало и создают постоянный рычаг на разъём C20 в блоке питания. Без правильной фиксации кабеля стяжками или специальными зажимами контакты внутри гнезда со временем деформируются, что приводит к искрению.
4. Эффект термоса в закрытых пространствах. Несмотря на массивность, стандарт C19 также боится перегрева. Если задние панели серверов стоят вплотную к дверце шкафа без вытяжки, тепло от соседних блоков питания суммируется и может размягчить изоляцию даже самого качественного шнура.

Если ваша нагрузка стабильно держится в районе 3–4 кВт, стандарт C19 остаётся единственным разумным выбором для долгой работы. В таких сценариях любая попытка использовать переходники на младшие серии разъёмов гарантированно закончится оплавлением пластика и дорогостоящим ремонтом входных цепей питания.

Термостойкие разъёмы C15/C16 и C21/C22 для горячей техники

Иногда стандартные «холодные» разъёмы C13 или C19 не справляются. Если устройство само по себе сильно греется или стоит в зоне раскаленного выхлопа, обычный пластик начинает размягчаться. Для таких случаев в линейке IEC предусмотрены спецверсии, которые визуально очень похожи на привычные шнуры, но имеют важные отличия.

Типы термостойких разъёмов и отличия их конструкции:

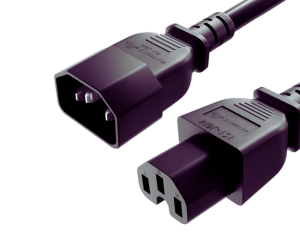

• Высокотемпературная пара IEC C15 и C16. Внешне эти разъёмы почти копируют стандарт C13/C14, но имеют характерную прорезь в нижней части корпуса. Этот вырез — механический ключ, который не позволяет вставить обычный «холодный» штекер в гнездо прибора, где температура контактов может подняться до 120 °C. Такая защита обязательна для профессиональных кофемашин и электрочайников.

• Промышленные термостойкие разъёмы IEC C21 и C22. Это высокотемпературные аналоги силовой пары C19/C20, рассчитанные на работу при нагреве до 155 °C. Их используют в лабораторных печах и промышленном кухонном оборудовании. Материалы корпуса и контактов в этой паре подобраны так, чтобы соединение сохраняло жёсткость и диэлектрические свойства даже в условиях критического внешнего нагрева.

Главное правило здесь простое — если на входном гнезде вашего прибора есть лишние выемки или прорези, значит, обычный кабель туда втыкать нельзя. Производитель специально добавил эти выступы, чтобы защитить технику от использования «холодных» разъёмов там, где они гарантированно расплавятся.

Как выбрать между стандартами IEC C13, С 15, C19 и С21

Главный критерий выбора — это потребляемая мощность вашего оборудования и интенсивность его использования. Ошибка в подборе разъёма ведет либо к переплате за избыточное сечение, либо к опасному перегреву контактов.

Таблица параметров и различий разъёмов IEC

Когда необходимо перейти на усиленный или термостойкий разъём:

• Потребление выше 1.5 кВт на постоянной основе. Если оборудование потребляет от 1600 Вт и выше, стандартная пара C13/C14 будет работать на пределе. В таком режиме пластик быстро теряет эластичность и начинает крошиться, поэтому безопаснее использовать силовую пару C19/C20 на 16 Ампер.
• Работа в условиях ограниченной вентиляции или внешнего нагрева. Если разъём находится в зоне выдува горячего воздуха или внутри плотно набитого серверного шкафа, лимита в 70 °C может не хватить. В таких случаях переход на термостойкие разъёмы C15/C16 или C21/C22 исключает размягчение корпуса штекера.
• Использование профессионального сетевого и промышленного оборудования. Большинство современных Blade-серверов, мощных ИБП и лабораторных установок изначально оснащаются портами C20 или C22. Попытка подключить их через переходники на менее мощные стандарты — это прямое нарушение техники безопасности, которое ведёт к выгоранию входных цепей питания.
• Необходимость надёжной механической фиксации. Контакты в силовых парах C19/C20 и C21/C22 имеют большую площадь соприкосновения и сидят в гнезде намного плотнее. Это минимизирует риск возникновения микродуги при вибрациях от мощных систем охлаждения и предотвращает случайное выпадение кабеля.

Правильный выбор стандарта IEC избавляет от необходимости постоянно проверять температуру соединений. Если расчёты показывают пограничные значения, всегда безопаснее выбрать разъём с запасом по току или температуре, так как это напрямую влияет на срок службы блоков питания и пожарную безопасность объекта.
