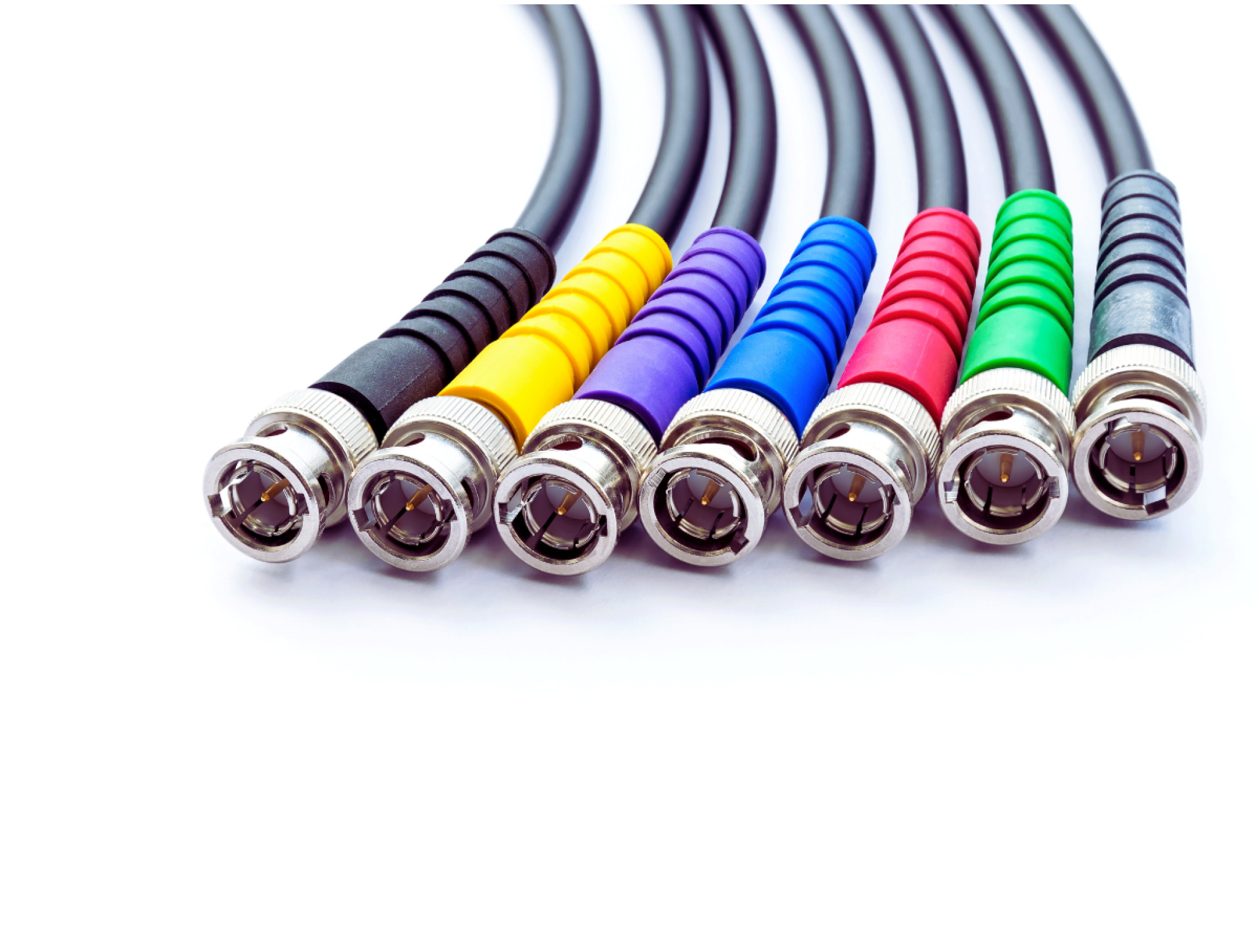

Мир коаксиальных разъёмов огромен и в нём легко запутаться: десятки форм, разные стандарты, разные задачи. Но есть один коннектор, который знает почти каждый, кто хоть раз держал в руках радиостанцию, видеорегистратор или осциллограф. Речь о BNC — компактном байонетном разъёме, который давно стал стандартом для быстрого и надёжного подключения коаксиальных кабелей.
Если говорить проще, BNC — это тот самый коннектор, который фиксируется лёгким поворотом на четверть оборота. Ничего лишнего, никакого инструмента — подсоединили, повернули, и можно работать. При этом важно понимать, что он подходит не для всех ситуаций из-за пределов по частоте, механике и совместимости. И знать их так же важно, как уметь правильно выбрать тип и импеданс. Обо всём этом мы сегодня и поговорим.
Как устроен BNC и почему он удобен
Разъём BNC создан как быстрый и практичный способ соединения коаксиального кабеля с приборами или аппаратурой. Его характерная особенность — байонетный механизм фиксации: вставили штекер, повернули на четверть оборота, и соединение защёлкнулось. Такая конструкция имеет следующие практические преимущества:
- контакт не раскручивается от вибрации, как это бывает с резьбовыми разъёмами
- подключение занимает считанные секунды, что удобно на стендах и при частой смене кабелей
- байонетный замок гарантирует долговечность соединения и сохраняет стабильность сигнала даже при длительном использовании
Благодаря простоте конструкции BNC одинаково хорошо подходит и для настольных приборов, и для полевого применения. Это один из самых практичных коннекторов в среднечастотном диапазоне. Но у байонета есть пределы: экранирование слабее, чем у резьбовых серий, поэтому на высоких частотах BNC начинает терять стабильность и уже не показывает идеальное согласование.
В чём разница между BNC 50 Ом и 75 Ом
У BNC есть две основные версии — 50 и 75 Ом. Импеданс надо выбирать строго под кабель и оборудование, иначе на линии появятся искажения и потери сигнала. Подробнее об этом вы можете прочесть в нашей тематической статье.
- 50 Ом применяют в измерительной технике, радиоустройстве, системах контроля и телекоммуникации. Реальный рабочий диапазон обычного качественного BNC — до 4 ГГц, но это верхняя граница. На этих частотах уже заметны потери, а сам разъём начинает вести себя как небольшая антенна, то есть начинает излучать. Поэтому выше 4 ГГц используют SMA или другие резьбовые серии.
- BNC 75 Ом подходят для видео- и телеком-оборудования. Обычно они рассчитаны на частоты до 2 ГГц, так как тонкая центральная жила затрудняет стабильную работу на более высоких частотах. Важно помнить, что не все 75-омные BNC одинаковы. Для профессионального SDI-видео (6G/12G) нужны специальные серии с более точной геометрией.
Как видим, BNC хорош в своей зоне, но это не высокочастотный разъём. Если задача выходит за пределы 2–4 ГГц — лучше сразу брать другой тип.
Какой из видов разъёмов BNC выбрать
Несмотря на общую конструкцию и одинаковый принцип фиксации, BNC выпускается в нескольких сериях. Они отличаются размером, рабочим диапазоном частот, точностью геометрии и тем, насколько эффективно держат тракт в разных задачах. Перед тем, как купить разъём BNC, нужно учесть, чем конкретный тип выделяется и где он реально нужен.

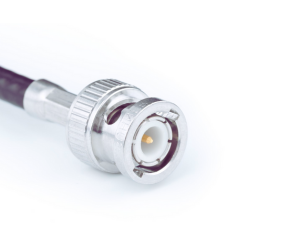

1. Стандартный BNC (full-size)
Классический вариант, который вы встречаете на осциллографах, видеорегистраторах, тестовых стендах и радиоустройствах. Он обеспечивает стабильную работу в пределах «родного» частотного диапазона, даёт надёжное соединение и хорошо переносит частые подключения. Ограничение очевидное: при приближении к верхним частотам его экранирование уже недостаточно плотное, поэтому согласование начинает ухудшаться. Для приборов, видео и телеком-систем — идеальный рабочий вариант.

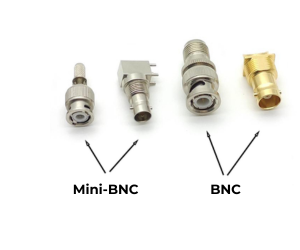

2. Mini-BNC
Уменьшенная версия стандартного разъёма, созданная для аппаратуры с высокой плотностью портов. Применяется в телеком-оборудовании, распределительных панелях и компактных видеосистемах. Mini-BNC меньше примерно на 40 %, но сохраняет совместимость по импедансу. При этом механический ресурс у него ниже: постоянное давление или натяжение кабеля он переносит хуже, чем классический BNC. Поэтому его устанавливают в стационарные системы, а не на подвижные кабельные линии.
3. Micro BNC
Сверхкомпактная версия стандартного BNC. Он примерно в два раза меньше обычного разъёма и предназначен для случаев, когда важна высокая плотность монтажа и экономия места. Его используют в аэрокосмической технике, лабораторном оборудовании, компактных системах передачи данных и в других областях, где стандартный BNC слишком велик.

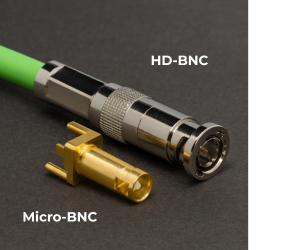

4. HD-BNC (High Density) / HF-BNC
Разработаны для современных цифровых видеостандартов с высокими скоростями — 3G, 6G, 12G-SDI. Главное отличие — повышенная точность геометрии и улучшенная работа на больших частотах. При том же импедансе HD-BNC намного компактнее, чем классический разъём, что позволяет размещать на панели больше портов. Используются в профессиональных видеосерверах, телевизионной и вещательной аппаратуре.Но из-за миниатюризации они более требовательны к качеству монтажа и кабеля.

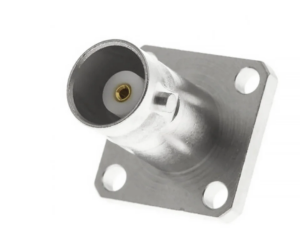

5. Панельные и проходные BNC
Это исполнение для установки на корпус приборов, коммутационные панели и стойки. Бывают фланцевые, резьбовые, длинные проходные и герметичные версии. Такие разъёмы BNC выбирают не по электрическим параметрам, а по механике и удобству ввода сигнала. Для стабильной работы важно жёстко фиксировать коннектор на панели — при слабом креплении возможны микродвижения, которые дают паразитные наводки на высоких частотах.
6. Специализированные серии с улучшенной изоляцией или диэлектриком
Такие BNC ставят в чувствительную измерительную технику, где важно стабильное внутреннее поле и минимальное влияние корпуса. Отличаются типом диэлектрика, материалом корпуса или изолированным фланцем. На максимальных частотах они работают предсказуемее, чем стандартные серии, но стоят дороже и применяются точечно — как правило, в лабораторных и научных приборах.
Какой тип монтажа разъёма BNC лучше
Существует три способа установить разъём BNC на кабель. Для стандартных моделей используют обжим или пайку. Обжим даёт надёжный контакт, который не теряет стабильность даже при вибрациях, поэтому его применяют для постоянных линий и профессиональных сборок.
Пайка подходит для единичных или нестандартных кабелей, но соединение требует аккуратного монтажа, чтобы не повредить жилу. Подробный процесс такой установки разъёма BNC на коаксиальный кабель RG-58 нашим мастером можно увидеть на видео:
Когда нужна быстрая установка без инструментов или временное соединение, можно взять модель с зажимом (клеммой). Это удобно, но такое соединение менее устойчиво к нагрузкам и вибрациям.
Если вы сомневаетесь в том, какой разъём BNC заказать, свяжитесь с нами для бесплатной консультации. Мы посоветуем лучшие модели для вашей задачи и оперативно отправим товар в любую точку Украины, включая Киев, Харьков, Днепр, Львов и Одессу.
