Чем лучше защитить дрон от дождя и грязи

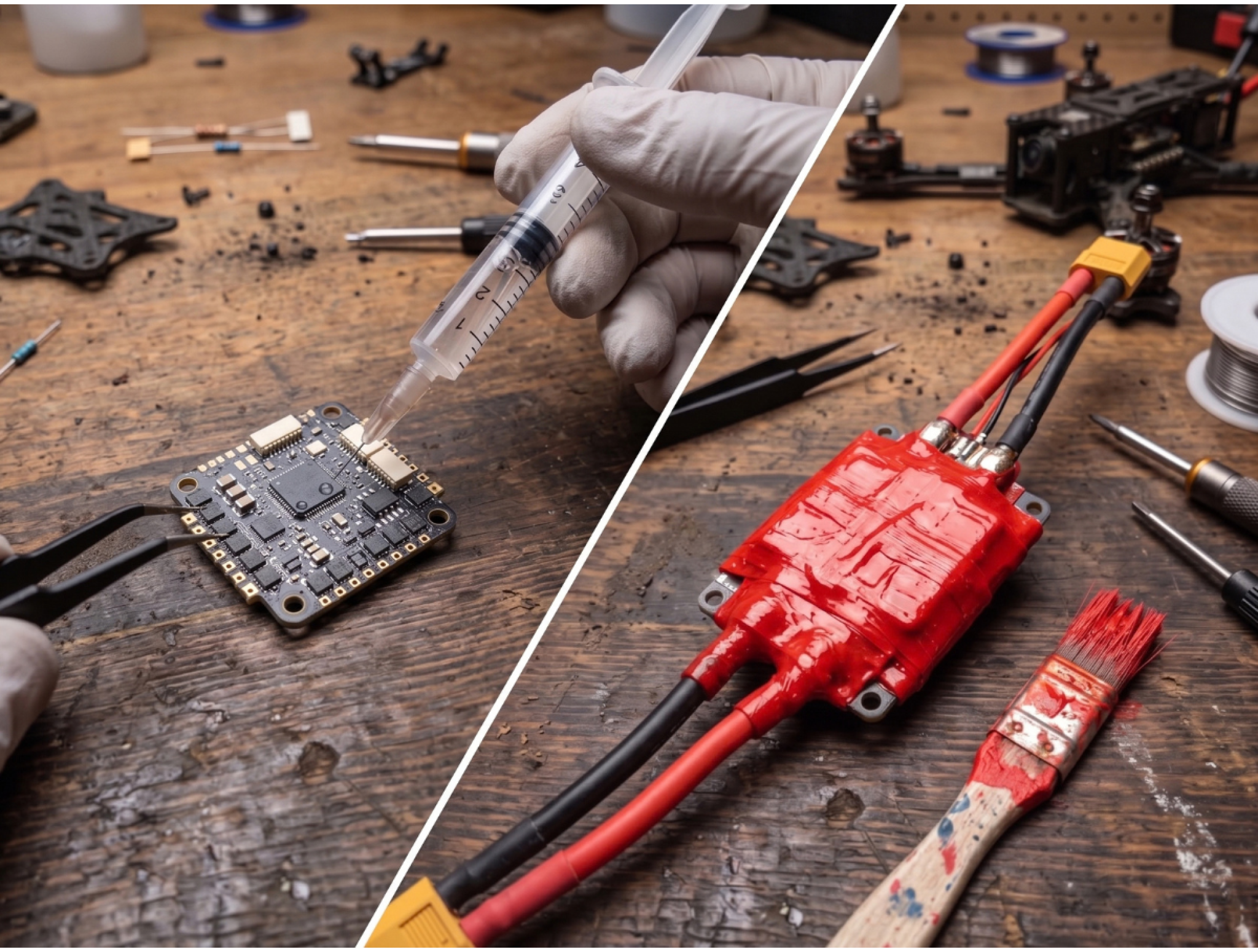

С наступлением осени влагозащита электроники становится вопросом выживания борта. Дождь, утренний туман, мокрый снег и грязь выводят из строя незащищённые полётные контроллеры (FC) и регуляторы оборотов (ESC). Для украинских инженеров и пилотов выбор материалов обычно сводится к двум вариантам: силиконовому компаунду и жидкой изоленте.

Выбор зависит не только от уровня защиты, но и от того, насколько быстро дрон придётся ремонтировать на выезде. Разберём практические плюсы и минусы каждого подхода.

Преимущества и недостатки силиконового компаунда для дрона

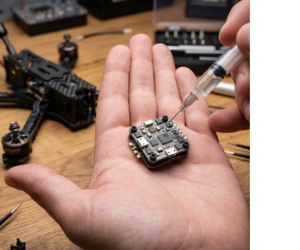

Силиконовые герметики (например, K-704) создают на плате эластичный слой, который служит серьёзным барьером от влаги и грязи. На практике такой состав даёт отличную герметичность, но имеет специфические особенности в работе, которые нужно учитывать:

1. Максимальная защита самой платы. При правильном нанесении слой силикона существенно повышает влагостойкость. Он способен спасти контроллер при кратковременном падении в лужу или мокрый снег, однако помните, что открытые разъёмы всё равно останутся уязвимыми.
2. Стойкость к температурам и вибрациям. Качественные силиконовые RTV-составы обычно сохраняют эластичность при сильных заморозках и выдерживают значительный нагрев от ESC во время полёта (хотя точный рабочий диапазон лучше сверять с инструкцией конкретного продукта). Дополнительный бонус — эластичный слой дополнительно фиксирует мелкие SMD-компоненты. Это снижает воздействие вибраций от рамы и может помочь при жёстких падениях.
3. Сложность полевого ремонта (главный минус). Паять плату, залитую силиконом, находясь в сыром подвале или на сквозняке — задача для людей с крепкими нервами. При нагреве паяльником он не плавится, а начинает разрушаться, дымить и загрязнять жало, поэтому для замены мотора защиту придётся долго и нудно вычищать пинцетом.
4. Длительная сушка. Производитель того же K-704 указывает время полного отверждения около 24 часов при комнатной температуре. Если залить плату густо, процесс займёт ещё больше времени, что критично, если аппараты нужно собирать массово и быстро.
5. Ощутимая прибавка в весе. Если наносить компаунд густо и не жалея, он добавит коптеру лишние граммы, что может быть ощутимо для лёгких и манёвренных сборок.

Подобная защита дрона от влаги с помощью плотного слоя силикона идеально подойдёт для тяжёлых многоразовых бортов с полезной нагрузкой и дорогих аппаратов дальнего радиуса действия. Для такой техники абсолютная отказоустойчивость в воздухе важнее скорости пайки. Сложные аппараты не чинят наспех прямо в поле — их забирают в оборудованные мастерские, где есть нормальное освещение, фен и инструменты для аккуратного снятия компаунда. Поэтому именно силикон обеспечит им наилучшую живучесть при любой непогоде.

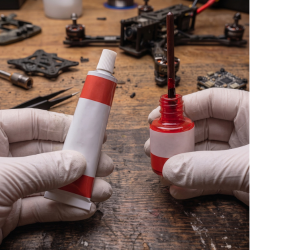

Жидкая изолента для быстрого ремонта БПЛА

Это синтетическое покрытие, которое наносится кисточкой прямо из тюбика и образует на плате эластичную плёнку. В отличие от силикона, использование жидкой изоленты решает главную проблему инженеров — скорость восстановления техники.

• Быстрый доступ к контактам при ремонте: если нужно срочно перепаять силовые провода или заменить повреждённый луч с мотором, некоторые качественные составы на резиновой основе после высыхания можно поддеть пинцетом и снять относительно цельным куском.
• Особенности пайки: на выезде многие пытаются паять прямо сквозь изоленту, чтобы сэкономить время. Однако результат сильно зависит от химического состава покрытия: одни плёнки быстро выгорают, а другие превращаются в липкую грязь и портят припой. Для надёжного контакта покрытие с нужного участка лучше предварительно снять.
• Высокая скорость работы: у некоторых составов промежуточное высыхание (когда слой перестаёт липнуть к рукам) занимает около 15–30 минут. Точное время зависит от продукта, но это позволяет быстро наносить защиту. Однако перед полноценным использованием дрона требуется более длительная выдержка, иначе плёнку можно легко повредить при сборке.
• Минимальный вес: при нанесении тонким слоем жидкая изолента добавляет минимум массы по сравнению с тяжёлым силиконом, что делает её отличным выбором для лёгких аппаратов.
• Уязвимость к механическим повреждениям: слой получается тонким, поэтому острые ветки при падении, жёсткая посадка в песок или сильные вибрации от незакреплённых проводов могут протереть или надорвать покрытие. Чтобы этого избежать, поверх заизолированных узлов обычно натягивают защитную термоусадку. Подробнее о том, как её правильно выбрать, мы рассказывали в этой статье.

На практике жидкая изолента для плат лучше всего подойдёт для массовых FPV-дронов и быстрых сборок. Такие аппараты часто ломаются и требуют оперативной замены моторов, лучей или приёмников прямо на точке старта, поэтому скорость снятия защитного слоя здесь выходит на первый план.

Практичный метод двойной защиты электроники

Силикон слишком трудно счищать, а кисточка с жидкой изолентой физически не достанет до мелких ножек процессора. Поэтому опытные сборщики не ограничиваются одним материалом, а используют их сильные стороны вместе, делая ставку на лак и локальную изоляцию.

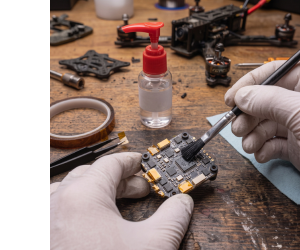

На практике комбинированная схема влагозащиты выглядит как единый, последовательный процесс. Базой выступает текучий полиуретановый или акриловый лак (например, Plastik-71 или Cramolin Urethane). Им покрывают саму плату, включая полётный контроллер и ESC. В зависимости от вязкости, лак может частично затекать под микросхемы, покрывая доступные поверхности и помогая снизить воздействие влаги. При этом во время ремонта, в зависимости от состава, лак можно локально удалить механически, нагревом или специальным растворителем, что гораздо проще, чем отковыривать толстый силикон.

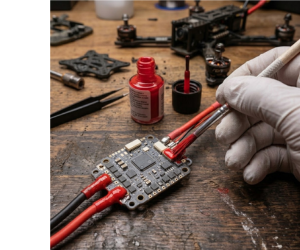

Затем в дело идёт жидкая изолента. Ей густо замазывают только самые крупные и уязвимые узлы — места пайки силовых проводов батареи (XT60) и фазных проводов моторов. Именно эти контакты чаще всего отрываются при жёстких падениях, и именно с них изоленту снять проще всего. В итоге получается плата с хорошей влагозащитой, которая остаётся удобной для полевого обслуживания.

Базовые правила безопасной обработки текстолита

Какой бы химический состав или метод вы ни выбрали, осенняя влага не прощает небрежности при подготовке контактов. Чтобы защита не подвела в критический момент, при нанесении любого состава строго соблюдайте следующие технологические правила:

1. Тщательная отмывка флюса. Это основа всего. Перед нанесением защиты плату нужно тщательно промыть изопропиловым спиртом и высушить. Если под слоем защиты останется грязь или активный флюс, риск скрытой коррозии сильно возрастает.
2. Защита барометра (критично). На полётном контроллере расположен датчик давления (обычно это небольшой чип с крошечным отверстием). Если туда попадёт влагозащита, дрон потеряет способность понимать высоту. Способ защиты лучше выбирать с учётом конструкции конкретного датчика, но чаще всего выручает аккуратно наклеенный кусочек термоскотча (каптона). После высыхания платы обязательно снимите его и убедитесь, что отверстие не заблокировано. Главное — не допускайте попадания клея и загрязнений в отверстие датчика.
3. Блокировка портов и кнопок. Категорически избегайте попадания влагозащиты в разъёмы USB Type-C и на кнопку Bind на приёмнике (RX). Залитый порт заблокирует возможность подключиться к Betaflight, а вычищать из него лак или силикон иголкой — то ещё удовольствие.
4. Соблюдение правила тонких слоёв. Наносите состав в несколько тонких слоёв, соблюдая интервалы высыхания, указанные производителем. Желание залить всё одним толстым слоем приведёт к тому, что состав высохнет неравномерно. Из-за этого внутри могут образоваться дефекты и пустоты, в которых будет задерживаться влага.
5. Защита радиаторов видеопередатчика. Если на вашем VTX стоит радиатор охлаждения, не заливайте его рёбра компаундом или лаком. Покрытие радиатора ухудшает теплоотвод, что при высокой нагрузке способно привести к перегреву, снижению мощности или даже повреждению передатчика. Защищать нужно только контакты и саму плату вокруг него.
6. Проверка после сушки. Обязательно осмотрите плату под хорошим светом после высыхания защиты. Ищите пропущенные места, пузырьки воздуха или отслоения — именно через такие уязвимости вода быстрее всего доберётся до контактов.

Для массовых задач и техники, которую чинят прямо на выезде, делайте ставку на лаки и жидкую изоленту — это быстро, удобно и практично. Если же в приоритете максимальная отказоустойчивость тяжёлого борта, которому предстоит летать в ливень, используйте силикон — он обеспечит долговременную защиту, если усложнение последующего ремонта для вас допустимо.
