Как собрать надёжный ремкомплект для дрона и что взять на боевой выезд

Одно дело — собирать дрон на удобном столе с хорошим светом, и совсем другое — восстанавливать оторванный разъём где-то на капоте машины. В полевых условиях против вас работает сама среда: платы отводят тепло, провода дубеют, а питать паяльник приходится от полётной батареи.

Чтобы такой ремонт не заканчивался сгоревшим контроллером или отвалившейся от вибрации пайкой, нужна правильная комплектация. В этой статье мы разберм, как собрать толковый полевой набор, с которым можно быстро перепаять провода и вернуть борт в строй прямо на месте.

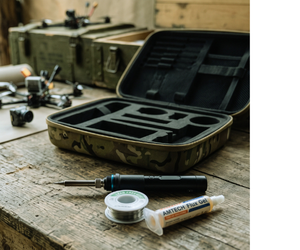

Как и чем правильно паять электронику дрона в полевых условиях

В поле нет розеток, поэтому многие пилоты покупают первый попавшийся USB-паяльник или пытаются запитать домашний инструмент напрямую от полётного аккумулятора. И тут начинаются проблемы. Дешёвые инструменты сгорают от высокого напряжения 6S батареи, а при работе на открытом воздухе их мощности просто не хватает.

Дело в том, что ветер работает как активное охлаждение, постоянно сдувая тепло с жала и самой платы. Маломощный паяльник без умной системы термостабилизации не успевает компенсировать эти теплопотери. Вдобавок платы регуляторов оборотов имеют огромные медные полигоны, которые работают как радиаторы. Если мощности не хватает для преодоления обдува и теплоёмкости платы, жало остывает, и вы получаете хрупкую «холодную пайку», которая отвалится при первом же резком манёвре беспилотника.

Минимальный набор для ремонта электроники FPV на выезде:

• Паяльник (TS100, Pinecil или SQ-001) работает от постоянного тока и спасает на выездах. Главное правило здесь — строго следить за рабочим напряжением. Если у старого TS100 заявлен предел в 24 вольта, то полностью заряженная батарея 6S на 25,2 вольта просто сожжёт его при прямом подключении.
• Сменные жала под конкретные задачи решают проблему прогрева массивных полигонов. Широкий жало-топорик (тип K или KU) отдаст максимум тепла на контакты регулятора оборотов, а тонкое жало (тип I или B2) спасёт при ювелирной пайке крошечных пятаков полётного контроллера или приёмника.
• Качественный флюс-гель обязателен для снятия окислов на ветру. Отлично работают популярные густые составы вроде Mechanic, Relife или оригинальный Amtech. Они не требуют обязательной отмывки спиртом и отлично держатся на контакте до момента касания паяльником.
• Трубчатый припой с флюсом внутри (например сплав Sn63/Pb37 от Cynel или Mechanic) заменяет обычный кусок олова. Он плавится уже при 183 градусах, что позволяет паять мгновенно и не перегревать соседние мелкие компоненты на плате дрона.

Сочетание мощного умного паяльника, правильного жала и активного флюса решает главную проблему улицы — нехватку теплоотдачи. Вы не греете текстолит по полминуты, рискуя отслоить дорожки, а делаете пайку в одно касание. Такое соединение получается монолитным и легко переносит любые полётные перегрузки.

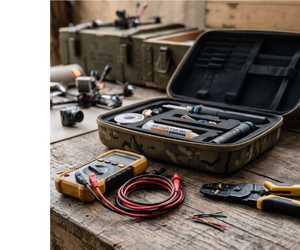

Какой инструмент нужен для ремонта электроники квадрокоптера

Механическая обработка проводников перед монтажом требует ювелирной точности, но в полевых условиях провода часто зачищают лезвием перочинного ножа. Это фатальная ошибка. Сигнальные провода в квадрокоптерах очень тонкие, и нож почти всегда надрезает часть медных жил. На столе контакт будет казаться надёжным, но в воздухе ослабленный провод переломится от вибрации. Вторая частая ошибка — включение питания сразу после ремонта. Крошечная, незаметная глазу капля припоя между контактами гарантированно сожжёт плату при подключении батареи. Ремонт вслепую обходится слишком дорого.

Список ручного инструмента для проводки и диагностика FPV-дрона

• Компактный цифровой мультиметр (Zoyi, Zotek или аналоги) выступает главной страховкой от сгоревшей электроники. Буквально три секунды на прозвонку цепей перед подключением батареи спасут ваши деньги, время и сам борт.
• Стриппер с калиброванными отверстиями (AWG) аккуратно прорезает только саму силиконовую оболочку. Он оставляет даже самые тонкие жилы целыми и готовыми к лужению, в отличие от лезвия ножа.
• Микро-бокорезы с плоским срезом нужны для максимально безопасной обрезки. Обычные кусачки оставляют торчащий острый кончик провода, который легко проткнёт соседнюю изоляцию или создаст замыкание на карбоновую раму.
• Антистатический пинцет (ESD-safe) помогает удерживать мелкие провода замёрзшими руками. Пальцами это сделать нереально, а обычный металлический пинцет легко может убить чувствительную микросхему статическим разрядом.

Этот набор работает как единая система безопасности. Стриппер и бокорезы гарантируют, что механическая часть сделана безупречно и провод не отвалится в воздухе. А мультиметр с пинцетом страхуют электронную часть, не давая сжечь дорогостоящий контроллер из-за случайной стружки или короткого замыкания при запуске.

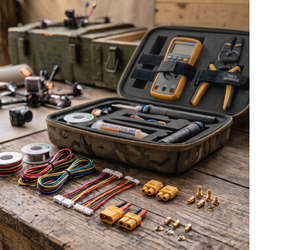

Какие провода и разъёмы необходимы для ремонта FPV-дрона

Ещё одна неочевидная проблема полевого ремонта — попытка сэкономить на расходниках и использовать дешёвые провода в ПВХ-изоляции. При пайке такая оболочка мгновенно плавится и оголяет контакты, а на морозе дубеет и лопается. Другая крайность — возить с собой инструмент для обжимки (кримпер) и пакетик с микроскопическими металлическими пинами. Пытаться качественно обжать сигнальный провод замёрзшими руками на ветру практически невозможно. Гораздо надёжнее отрезать повреждённый кусок шлейфа и припаять вместо него заводскую заготовку.

Какие разъёмы и кабели нужно всегда иметь под рукой для ремонта БПЛА

• Провода в силиконовой изоляции разных сечений нужны для надёжной замены участков цепи. В отличие от дешёвого пластика, термостойкий силикон не плавится при случайном касании паяльником и остаётся мягким даже на сильном морозе.
• Готовые пигтейлы JST-SH и JST-GH избавляют от необходимости обжимать микроскопические контакты руками. Это заводские шлейфы с уже надетыми колодками, которые достаточно просто припаять к оборванным концам старого провода.
• Оригинальные силовые разъёмы (XT60 или XT90 от AMASS) из высокотемпературного нейлона понадобятся для восстановления питания. Дешёвые подделки текут и деформируются прямо в тот момент, когда вы припаиваете к ним толстый силовой кабель.
• Запасные антенные коннекторы (U.FL, MMCX или SMA) спасают при поломке видеосистемы. Антенны часто вырывает с корнем при жёстких посадках, и без нового разъёма дрон просто останется слепым.

Главное правило полевого ремонта — минимизировать мелкую моторику. Замена повреждённого узла на готовый заводской шлейф или качественный разъём с толстыми силиконовыми проводами занимает пять минут. Если же пытаться собирать коннекторы с нуля из плохих материалов, ремонт затянется на часы.

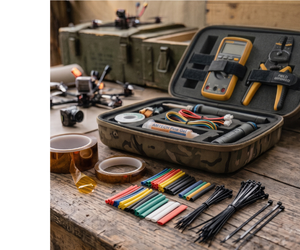

Как выбрать материалы для изоляции и защиты кабелей квадрокоптера

Даже безупречная пайка быстро выйдет из строя, если провода не зафиксированы на раме или открыты для грязи. Здесь мы подходим к главной ошибке при сборе ремкомплекта — привычке кидать в рюкзак рулон обычной ПВХ-изоленты.

Стандартная изолента в электронике квадрокоптеров работает ужасно. Видеопередатчики (VTX) и регуляторы оборотов в полёте раскаляются так, что дешёвый клей плавится и течёт. В итоге лента сползает от вибрации, оголяя контакты и оставляя липкую грязь на текстолите. Кроме того, карбон отлично проводит ток, а края рамы работают как пила. От полётной тряски тонкая ПВХ-плёнка перетирается за пару жёстких вылетов, что приводит к короткому замыканию прямо в воздухе. Именно поэтому инженеры и опытные пилоты используют специализированные материалы.

Что использовать для кабель-менеджмента и изоляции проводки FPV

• Термоусадка с внутренним клеевым слоем (Dual Wall) выступает самым надёжным способом защитить пайку. При нагреве клей плавится и намертво герметизирует контакт, спасая его от сырости, окопной грязи и мокрой травы.
• Каптоновая лента (Kapton) незаменима для работы рядом с раскалёнными компонентами. Она легко держит температуру до 260 градусов, совершенно не плавится и при снятии не оставляет на платах липкой жижи.
• Тканевая лента на основе ПЭТ-флиса (оригинальная tesa или аналоги) идеально подходит для сборки проводов в плотные жгуты. Она пухлая, мягкая и не даёт острым краям карбона перетереть ваши сигнальные кабели.
• Нейлоновые стяжки для фиксации работают как разгрузка натяжения. Они принимают весь механический удар на себя и не дают вырвать провода из полётного контроллера при падении.
• Цветовая маркировка проводов в виде кусочков термоусадки на сигнальных линиях (RX, TX, 5V, GND) помогает быстро сориентироваться при ремонте. Она избавит вас от необходимости искать схему распиновки с телефона где-то в подвале без связи.

Грамотная изоляция превращает уязвимую электронику в монолитный блок. Термоусадка и каптон защищают контакты от воды и раскалённых компонентов, ПЭТ-лента бережёт жгуты от острых краёв карбона, а стяжки принимают на себя силу удара при крашах. Без этого финального штриха любой, даже самый аккуратный ремонт, рассыплется после первого же жёсткого приземления. Подробнее о том, как выбрать материалы для защиты соединений дрона, мы рассказывали в этой статье.

Полный ремкомплект для дронов и чек-лист для сборов

Мы подробно разобрали каждый элемент кабельной базы, и теперь всё это нужно собрать в единый походный набор. Глядя на таблицу ниже, может появиться соблазн облегчить рюкзак и выкинуть «лишнее». Кажется, что для ремонта на капоте хватит одного паяльника и изоленты. Но, как мы уже выяснили, экономия на мультиметре сжигает электронику, зачистка ножом приводит к отрыву проводов в воздухе, а обычный скотч плавится от температур. В приведённом чек-листе нет лабораторных приборов. Здесь собран тот самый неделимый инженерный минимум, который переводит полевой ремонт из категории «слепил на один раз» в надёжный и безопасный результат.

Что нужно обязательно положить в рюкзак пилота FPV-дрона

Когда весь список собран, встает вопрос транспортировки. Сваливать инструмент в обычный рюкзак нельзя: при тряске по бездорожью тяжелые аккумуляторы легко раздавят банки с химией или погнут жала. Всю эту базу нужно укладывать в ударопрочные кейсы с плотной пеной. Можно использовать стандартные защитные ящики, а для максимальной защиты от воды и грязи — герметичные итальянские кейсы HPRC. Внутри вырезается ложемент под контуры оборудования, чтобы каждый мультиметр и паяльник сидел намертво.

Если вам нужен укомплектованный набор, но возиться с закупкой десятков позиций и компоновкой ячеек некогда, мы в 1-TECH можем собрать всё под ключ. Вы говорите, с какими бортами работаете, а мы комплектуем базу, упаковываем её в нужный кейс и выдаем готовый арсенал для вашей команды или производства. Доставка заказа осуществляется по всей Украине, включая Харьков, Днепр, Одессу, Киев и Львов.
