Как дешёвый VGA-кабель убивает изображение

Некачественный VGA-кабель — одна из самых частых и легко устранимых причин, почему на исправном мониторе двоится изображение, размывается мелкий текст и бегут горизонтальные полосы. Разумеется, подобные дефекты могут возникать и из-за проблем с видеовыходом, блоком питания или настройками самого дисплея, но именно соединительный шнур нередко оказывается слабым звеном в бытовых условиях.

В отличие от цифровых интерфейсов HDMI и DisplayPort, где сбои передачи данных проявляются иначе (в виде «снега» из отдельных точек, мигания или кратковременного отключения экрана), VGA (D-Sub) — это аналоговый интерфейс, который непосредственно зависит от электрических параметров линии. В аналоговом тракте цвет и яркость передаются непрерывным изменением напряжения: электромагнитные помехи, затухание высоких частот или отражение сигнала внутри низкокачественного кабеля искажают амплитуду и форму этого сигнала, лишая картинку чёткости.

Влияет ли кабель VGA на качество изображения: 4 причины ряби и размытия экрана

В распространённой конструкции качественного VGA-кабеля для передачи красного, зелёного и синего цветов (RGB) часто используются три отдельные коаксиальные линии с волновым сопротивлением 75 Ом, дополнительные сигнальные проводники и общий экран (конкретная схема экранирования зависит от модели изделия). Чтобы снизить себестоимость, производители бюджетных аксессуаров упрощают внутреннее устройство провода, что может приводить к четырём характерным дефектам изображения:

1. Рябь и полосы на мониторе (недостаточное экранирование). В самых простых кабелях цветовой сигнал идёт по обычным неэкранированным проводникам, скрученным в общий пучок под пластиковой оболочкой. Такой провод легко улавливает электромагнитные помехи от соседних силовых кабелей (включая сетевые наводки 50 Гц) и высокочастотный шум от импульсных блоков питания компьютера, монитора или сетевого оборудования. На экране это проявляется как мелкая сетка, дрожание картинки или плавно плывущие горизонтальные волны, особенно заметные на тёмном и сером фоне.
2. Двоится изображение и появляются тени от букв (нарушение волнового сопротивления 75 Ом). Для корректной передачи видеосигнала линии RGB должны иметь согласованное волновое сопротивление (импеданс) 75 Ом. В дешёвых кабелях из-за нарушений геометрии изоляции и некачественной разделки разъёмов возникают неоднородности линии. В результате часть сигнала не усваивается входом монитора, а отражается обратно к видеокарте и возвращается на экран с задержкой в десятки наносекунд. Глаз видит этот задержанный сигнал как полупрозрачное «эхо» (шлейф) справа от контрастных объектов, иконок, вертикальных линий таблиц и чёрного шрифта на белом фоне.
3. Размытый текст и потеря чёткости контуров (потери сигнала в проводниках и диэлектрике). Вместо чистой меди в бюджетных шнурах часто применяют сплавы с более высоким удельным сопротивлением — CCA (омеднённый алюминий) или CCS (омеднённую сталь). При прочих равных условиях проводники с повышенным сопротивлением в сочетании с дешёвым диэлектриком могут увеличивать потери сигнала на высоких частотах и сужать полосу пропускания кабеля. Фактическое затухание зависит от общей конструкции линии, её длины и частоты, но при высоких потерях мелкий шрифт теряет резкость, а края объектов выглядят размытыми.
4. Уязвимость к высокочастотным наводкам (отсутствие или муляжи ферритовых элементов). Цилиндрические бочонки на кабеле содержат ферритовые сердечники, которые помогают подавлять определённые высокочастотные помехи на входе в монитор и видеокарту. В самых дешёвых шнурах ферриты либо отсутствуют, либо вместо них на оболочке отлиты пустотелые пластиковые утолщения-имитации.

Сильнее всего ограничения кабеля проявляются при работе с мониторами высокого разрешения, такими как Full HD (1920×1080). Если на старых офисных экранах с разрешением 1280×1024 или 1366×768 пиксельная частота сигнала сравнительно невысока и недорогой шнур может выдавать приемлемую картинку, то в режиме 1920×1080 при 60 Гц (для стандартного тайминга развёртки) частота пиксельного генератора составляет 148,5 МГц. Поскольку аналоговый VGA передаёт непрерывные сигналы RGB, а не отдельные цифровые коды пикселей, недостаточная полоса пропускания, затухание и отражения в линии сглаживают резкие перепады напряжения. В итоге контрастные переходы между светлыми и тёмными участками теряют чёткость, а края букв превращаются в размытый серый градиент.

Если на вашем мониторе и видеокарте кроме синего разъёма D-Sub предусмотрены цифровые порты, самый надёжный способ раз и навсегда избавиться от аналоговых наводок на разрешении Full HD и выше — перейти на цифровое подключение. О том, какие нюансы важно учесть при покупке такого шнура, читайте в нашей прошлой статье. Если же VGA остаётся единственным доступным интерфейсом на вашем оборудовании, важно подойти к выбору аналогового кабеля с особым вниманием.

Как выбрать качественный VGA-кабель для монитора в интернет-магазине

При покупке кабеля онлайн невозможно проверить его параметры приборами, а описания в карточках товаров нередко бывают неполными. Чтобы снизить риск покупки неудачной модели и выбрать добротный VGA-кабель для монитора, оценивайте товар по совокупности технических характеристик и внешних признаков.

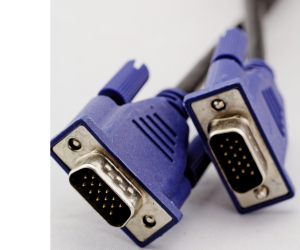

1. Внешний диаметр и форма: на что обратить внимание по фото

В классическом исполнении три внутренние коаксиальные линии с диэлектриком, дополненные фольгой, оплёткой и плотной внешней оболочкой, имеют заметную толщину. Посмотрите на фотографию товара в месте перехода провода в корпус разъёма:

• Характерный признак классической конструкции: внешний диаметр кабеля составляет около 7–9 мм, и он выглядит достаточно массивным на фоне штекера D-Sub.
• Повод насторожиться в бюджетном сегменте: провод очень тонкий (4–5 мм, как шнур зарядки смартфона) или плоский.

Стоит учитывать, что внешний диаметр и форма оболочки сами по себе не доказывают наличие или отсутствие экранирования: например, в профессиональном AV-сегменте выпускаются специализированные тонкие и плоские кабели с миниатюрными коаксиальными линиями на 75 Ом и полноценной защитой от помех. Однако такие решения стоят дорого, а в массовом бюджетном сегменте на маркетплейсах сверхтонкий или плоский кабель («лапша») может указывать на упрощённую внутреннюю конструкцию без коаксиального экранирования цветовых каналов. Поэтому независимо от внешней формы кабеля всегда проверяйте в описании наличие трёх экранированных линий RGB с сопротивлением 75 Ом.

2. Маркировка 3C, калибр AWG и материал жил: выбираем кабель для Full HD (1920×1080)

Добросовестные производители указывают в спецификациях конструкцию линии, калибр проводников и используемые материалы. При выборе модели для разрешения 1920×1080 оценивайте эти параметры в комплексе:

• Конструкция линий (3C + ...): обозначения вроде 3C + 4, 3C + 5, 3C + 6 или 3C + 9 в спецификациях производителя указывают на количество коаксиальных линий (3C — три линии для каналов RGB) и дополнительных сигнальных проводников. При этом кроме самой формулы важно проверять данные о волновом сопротивлении (75 Ом) и наличии экранирования.
• Калибр проводника (AWG): чем меньше число перед индексом AWG, тем больше сечение жилы и меньше омические потери. Калибр следует оценивать вместе с длиной кабеля и его электрическими характеристиками: для небольших дистанций (1,5–1,8 м) широко применяются кабели 28 AWG, а при увеличении длины до 3–5 метров часто выбирают проводники большего сечения (26 AWG или 24 AWG) для снижения затухания.
• Материал проводника: предпочтительным вариантом является бескислородная медь (Copper / BC / OFC). При прочих равных условиях проводники из омеднённого алюминия (CCA) или стали (CCS) имеют более высокое сопротивление, что в сочетании с большой длиной кабеля может увеличивать потери сигнала на высоких частотах.

Если в карточке товара на маркетплейсе характеристики не указаны, рассмотрите фотографии кабеля: многие заводы наносят техническую маркировку вдоль внешней изоляции (например, с указанием калибра AWG, схемы проводников и импеданса 75 Ом). Разумеется, отсутствие видимой надписи на фото не означает, что внутри нет экрана — маркировка могла просто не попасть в кадр или не наноситься на конкретную серию. В таком случае перед покупкой стоит запросить у продавца спецификацию или проверить точный артикул модели в документации производителя.

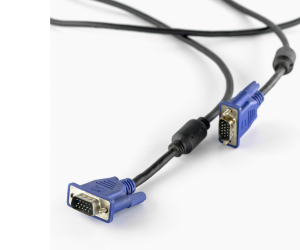

3. Роль ферритовых фильтров на кабеле монитора

Оценивая конструкцию кабеля, обратите внимание на цилиндрические бочонки возле разъёмов — ферритовые фильтры. Количество ферритовых элементов само по себе не определяет общее качество кабеля, не заменяет внутреннего экранирования и не гарантирует отсутствия всех помех на экране. Тем не менее ферриты эффективно подавляют определённые высокочастотные наводки в кабельном тракте, поэтому их наличие выступает полезным дополнительным плюсом при выборе шнура для домашнего или офисного ПК.

4. Контакты разъёма и линии DDC: почему может не определяться монитор

В стандартном разъёме VGA (HD-15) предусмотрено 15 позиций под контакты. В некоторых кабелях отсутствует 9-й контакт (в реализациях стандарта VESA DDC он используется для подачи питания +5 В, при этом совместимость зависит от конкретного оборудования). Проблема части удешевлённых шнуров заключается в том, что в них не распаяны или отсутствуют контакты служебного интерфейса DDC (Display Data Channel) — прежде всего 12-й контакт передачи данных (SDA) и 15-й контакт тактового сигнала (SCL). Нарушение работы линий DDC может помешать видеокарте прочитать EDID — блок данных о модели и поддерживаемых режимах монитора. В результате операционная система может неправильно определить дисплей (например, как «Универсальный монитор не PnP») и ограничить список автоматически предлагаемых разрешений.

5. Какой длины купить VGA-кабель для минимизации потерь

С увеличением длины аналогового кабеля возрастают затухание сигнала и восприимчивость линии к внешним электромагнитным наводкам. Не рекомендуется покупать VGA-кабель длиной 3 или 5 метров «с запасом», если системный блок расположен рядом с монитором. Оптимальное решение для стандартного рабочего места — выбрать минимально необходимую длину (например, 1,5 или 1,8 метра), избегать лишних переходников и по возможности не прокладывать сигнальный шнур вплотную и параллельно силовым кабелям питания на больших участках.

6. Как ориентироваться по отзывам, брендам и комплектным кабелям

На крупных маркетплейсах общая оценка товара не всегда отражает поведение кабеля в сложных режимах: покупатели часто ставят высший балл сразу после распаковки или при работе со старыми мониторами небольшого разрешения. Чтобы подобрать подходящую модель, используйте практическую проверку:

• Фильтруйте отзывы по разрешению и симптомам: воспользуйтесь поиском по отзывам по словам «Full HD», «1920», «полосы», «рябь», «мылит», «двоится», «шлейф». Комментарии владельцев мониторов 1920×1080 помогут понять, как конкретная модель проявляет себя на высокой частоте сигнала.
• Проверяйте конкретные модели и серии у известных брендов: вместо безымянной продукции без спецификаций разумнее рассматривать кабели профильных марок, представленных в украинских магазинах — например, Vention, Ugreen, Extradigital, Cablexpert, Viewcon или Patron. Поскольку внутри ассортимента одного бренда могут выпускаться как базовые бюджетные шнуры, так и кабели повышенного качества (например, серии Pro / Premium), перед покупкой обязательно сверяйте документацию и технические характеристики конкретной выбранной модели. Такой же внимательный подход нужен при подключении VGA-монитора к современным видеокартам или ноутбукам через активные конвертеры HDMI–VGA или DisplayPort–VGA.

Нередко пользователи сталкиваются с помехами или размытием после установки адаптера и считают его неисправным, хотя фактической причиной искажений оказывается низкокачественный VGA-кабель, передающий уже преобразованный аналоговый сигнал к монитору. Кроме покупки нового шнура в магазине, хорошей практической альтернативой может стать использование оригинального комплектного VGA-кабеля от мониторов известных производителей (Dell, HP, Philips, Samsung), если его техническое состояние и характеристики соответствуют нужному режиму работы.
