Чтобы улучшить качество сигнала рядом с источником помех, необязательно менять кабель или перекладывать всю проводку. Иногда достаточно установить экранирующую оплётку, которая обеспечит защиту от электромагнитного излучения и сохранит стабильность работы оборудования. В этой статье мы расскажем, в каких ситуациях поможет экранирующая оплётка, познакомим с её основными видами и дадим пошаговую инструкцию по выбору наилучшего варианта под конкретную задачу.

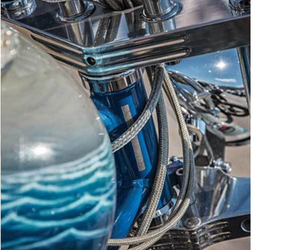

Три признака, что вам нужна экранирующая кабельная оплётка
Современные системы передачи данных, питания и управления требуют надёжной защиты от внешних воздействий. Один из самых эффективных способов повысить устойчивость кабеля – использовать экранирующую оплётку. Она не только защищает от электромагнитных помех, но и значительно продлевает срок службы кабеля за счёт механической прочности. Ниже – три явных признака, что без неё вам не обойтись.
1. Возникают электромагнитные помехи (EMI)
Если вы замечаете нестабильную работу оборудования, это может быть сигналом того, что на кабель воздействуют электромагнитные помехи. Примеры проявлений:
- в аудиосистемах появляется фоновый шум
- в системах видеонаблюдения – рябь на изображении
- в промышленной автоматике – ложные срабатывания датчиков

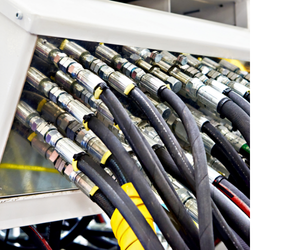

Такие сбои особенно актуальны в условиях, где рядом работает мощное электрооборудование, двигатели или трансформаторы. Экранирующая оплётка создаёт барьер между внешними помехами и сигнальной линией, стабилизируя работу оборудования.
2. Вы используете чувствительное оборудование
Некоторые устройства критичны даже к незначительным колебаниям сигнала. Это особенно касается:
- аудио- и видеотехники

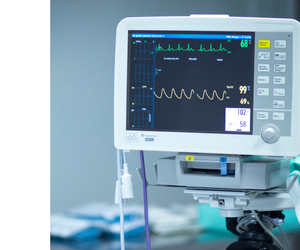

- медицинского оборудования
- лабораторных и измерительных приборов
В таких случаях даже небольшие электромагнитные наводки могут привести к искажению данных или некорректной работе. Экранирующая оплётка снижает риск искажений и обеспечивает чистоту сигнала, сохраняя точность работы устройств.

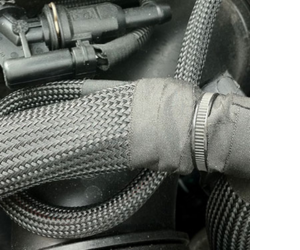

3. Кабели подвергаются механической нагрузке
Если кабель часто изгибается, перетаскивается, подвергается вибрациям или трению, риск его повреждения существенно возрастает. Экранирующая оплётка (особенно из металлической оплётки или ленты) не только экранирует сигнал, но и:
- повышает устойчивость к износу
- защищает изоляцию от порезов и разрывов
- продлевает срок службы кабельной системы

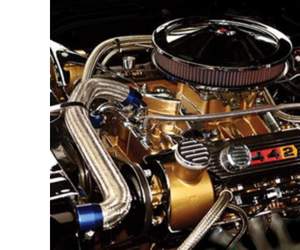

Это особенно важно на стройплощадках, в автомобилестроении, на производстве, где оборудование работает в тяжёлых условиях.
Если вы столкнулись хотя бы с одним из описанных признаков – вам стоит всерьёз задуматься об установке экранирующей оплётки. Она обеспечит стабильную работу оборудования, убережёт от сбоев и поможет избежать дорогостоящего ремонта.
Какие бывают экранирующие кабельные оплётки
Выбор типа экранирующей оплётки зависит от задач: нужно ли вам гасить электромагнитные помехи, обеспечить дополнительную механическую защиту или просто упорядочить разводку. Существует несколько основных видов, отличающихся по материалу, конструкции и уровню экранирования. Каждый имеет свои особенности, которые важно учитывать при выборе. Вот наиболее распространённые типы экранирующих оплёток:

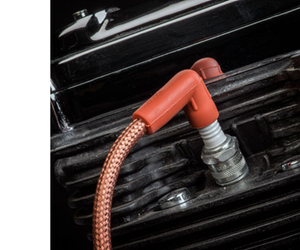

1. Медная

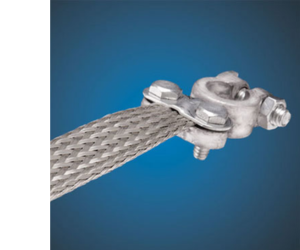

Один из самых популярных и универсальных вариантов. Она обеспечивает высокий уровень защиты от электромагнитных помех (до 90–95% покрытия) и хорошо проводит ток, что делает её идеальной для заземления. Это отличный выбор для промышленности, медиаоборудования и систем безопасности, где важна защита от помех. Если вам нужна защита от электромагнитных помех в сочетании с проводимостью для заземления, то медная оплётка будет оптимальной.
2. Посеребрённая медь

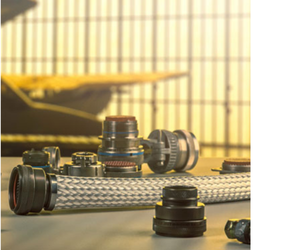

Отличается лучшей проводимостью и термостойкостью, что делает её идеальной для высокочастотных и температурных колебаний. Она используется в военной, аэрокосмической технике и других высокотехнологичных областях. Если ваши системы требуют стабильности работы при высоких температурах, например, в аэрокосмических приложениях или на частотах более 1 ГГц, посеребрённая медь будет лучшим вариантом.
3. Луженая медь
Луженая медь сочетает преимущества меди и лужения для защиты от коррозии. Это повышает долговечность и проводимость, что делает её отличным выбором для длинных и чувствительных электрических соединений, например, в стационарных установках, где кабели подвержены воздействию влаги или химических веществ.
4. Алюминиевая фольга
Лёгкий и экономичный материал, который хорошо защищает от высокочастотных помех, но требует дополнительной внешней защиты, так как может порваться при изгибах. Она применяется в слаботочных системах, телекоммуникациях и местах с ограниченным пространством. Это идеальный выбор для одноразовых установок или кабелей в ограниченных пространствах, где важна легкость и экономия.
5. Латунь
Обладает хорошими экранирующими свойствами и стойкостью к коррозии. Она используется в специфических промышленных приложениях, где требуется высокая прочность и защита от внешних воздействий, например, в системах, работающих при высоких температурах или в условиях воздействия химикатов.

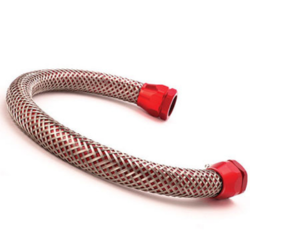

6. Сталь
Используется в экстремальных условиях, когда провода подвергаются механическим повреждениям, вибрациям или ударам. Она идеально подходит для защиты кабелей в тяжёлых и опасных условиях, таких как строительные объекты и промышленные установки. Если вам нужно защитить провод от механических повреждений и внешних ударов, стальная оплётка обеспечит нужный уровень защиты.
Что учитывать при выборе металлической экранирующей кабельной оплётки
Перед покупкой экранирующей оплётки из металла важно оценить её свойства в контексте вашей задачи. Обратите внимание на следующие параметры:
- Степень экранирования (покрытие в %, ослабление в дБ Указывает, насколько эффективно оплётка защищает от электромагнитных помех. Плотные медные оплётки с покрытием 90-95% обеспечивают высокий уровень защиты. В условиях сильных наводок используйте материалы с максимальным экранирующим эффектом.
- Материал. Медь – универсальный выбор. Лужёная устойчива к коррозии, а посеребрённая работает при высоких температурах. Сталь и латунь можно брать для тяжёлых условий эксплуатации.
- Диаметр и плотность плетения. Выбирайте оплётку с внутренним диаметром на 10-20% больше наружного диаметра кабеля – это обеспечит плотную посадку без натяжения. Высокая плотность плетения повышает экранирующую эффективность: чем меньше зазоров между проволоками, тем выше защита от помех.
- Механическая прочность. В промышленных условиях и при прокладке в агрессивных средах выбирайте оплётки из стали, латуни или комбинированных материалов с усилением. Для подвижных соединений предпочтительна медь с высокой гибкостью.
- Температурный диапазон эксплуатации. Уточните рабочие температуры. Это особенно важно для посеребрённых оплёток, используемых в ВЧ-установках и рядом с нагревающимся оборудованием. Лужёная и посеребрённая медь выдерживают более жёсткие условия, чем необработанная. Отдельно о высокотемпературных оплётках мы рассказывали здесь.
- Коррозионная стойкость. При монтаже во влажных, подземных или уличных условиях отдавайте предпочтение лужёной меди, нержавеющей стали или латуни. Это продлит срок службы экранирования и предотвратит окисление.
- Совместимость с кабелем и условиями монтажа. Учитывайте жёсткость и массу оплётки. Для коротких гибких соединений тяжёлые стальные экраны могут быть избыточны. Также проверьте, допускается ли пайка или заземление по корпусу в вашей системе.
Отдавайте предпочтение производителям, которые предоставляют полную техническую документацию и протоколы испытаний – это поможет избежать проблем с сертификацией и эксплуатацией. К примеру, проверенным брендам JDD Tech и Techflex. В этой статье мы сравнивали их продукцию и рассказывали, когда не стоит переплачивать.
Часто задаваемые вопросы
Можно ли установить экранирующую оплётку самостоятельно?

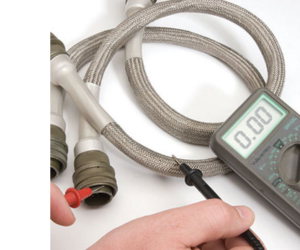

Да, особенно если это гибкая оплётка на основе ленты или плетёной структуры. Но важно обеспечить надёжный контакт экрана и при необходимости – заземление.
Всегда ли нужна экранирующая оплётка?
Нет. В бытовых условиях, при коротких расстояниях и отсутствии сильных помех можно обойтись без неё. Но при сомнениях – лучше защитить заранее, чем устранять последствия.
Работает ли экранирующая оплётка на улице?
Да, но в этом случае нужно выбирать устойчивые к влаге и ультрафиолету материалы, часто с дополнительной внешней изоляцией.
Что лучше – использовать экранированный кабель или накладывать оплётку отдельно?
Экранированный кабель – удобное решение, но не всегда он подходит по техническим или эстетическим требованиям. Оплётка позволяет модернизировать уже существующую проводку или адаптировать под задачу.
Выбор экранирующей оплётки – это не просто покупка аксессуара, а технически обоснованное решение. Чем точнее вы определите условия эксплуатации, цели и параметры кабеля, тем эффективнее будет экранирование и тем дольше прослужит ваша система.
При сомнениях обратитесь к нам за бесплатной консультацией. Мы поможем с рассчётами и подбором, после чего оперативно отправим заказ со своего склада готовой продукции. Доставка осуществляется по всей Украине, включая Киев, Харьков, Днепр, Одессу, Львов и другие города.
