Как выбрать коннектор для UAV: вес, вибрация, защита, ток, сигнал

В продолжение наших материалов по сборке БПЛА, сегодня детально разбираем самый уязвимый аппаратный узел — коннекторы. В полевых реалиях пластик некачественных подделок деформируется от перегрузок, а слабые разъёмы отстёгиваются из-за вибрации, что может привести к потере управления или полной потере БПЛА. В этой статье рассказываем, как подобрать коннекторы для дронов с учётом веса, токов и защиты от помех.

1. Снижаем вес БПЛА за счёт разъёмов и проводов

В боевых условиях каждый лишний грамм влияет на запас энергии, дальность полёта и полезную нагрузку БПЛА. В лёгких ударных БПЛА и FPV-сборках коннекторы сами по себе весят немного, но вместе с толстой изоляцией и длинными кабелями они добавляют ненужные граммы.

Как сэкономить полезную нагрузку дрона при сборке:

• Избавляйтесь от коннекторов в пользу прямой пайки. Если вы собираете дрон-камикадзе, коннекторы — это лишний вес и дополнительная точка отказа. Демонтируйте штатные разъёмы и паяйте провода напрямую к контактным площадкам соответствующего модуля (полётного контроллера, ESC, VTX или приёмника). Разъёмы стоит оставлять только на тех узлах, которые требуют регулярной полевой замены. В большинстве FPV-дронов моторы также припаиваются напрямую к ESC.

• Удаляйте неиспользуемые провода (депиновка). В комплекте с электроникой часто идут готовые шлейфы с коннекторами JST на 6–8 пинов, из которых вам нужны только четыре (например: питание, земля, RX, TX). Не скручивайте лишние провода в комок — аккуратно вытаскивайте неиспользуемые пины из пластикового корпуса разъёма. Это снизит вес и освободит место внутри рамы.
• Оптимизируйте изоляцию XT60. На многих готовых кабелях XT60 используется пластиковый защитный кожух. При необходимости его можно снять и изолировать места пайки качественной термоусадкой — это компактнее и легче. (Для лёгких сборок, например 3–5", часто используют XT30, а для более мощных платформ — XT60).

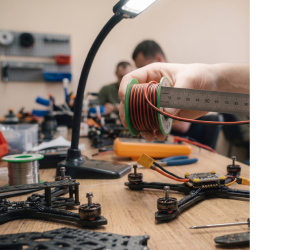

• Режьте провода до минимума. Коннекторы не существуют в вакууме. Лишние 5–7 сантиметров толстого медного провода AWG12 или AWG14 весят больше, чем сам штекер. Оставляйте ровно ту длину кабеля, которая необходима для подключения батареи без сильного натяжения.
• Используйте алюминий для многоконтактных соединений. Если используются авиационные многоконтактные соединители (например, серии MIL-DTL-38999), предпочтительнее выбирать алюминиевые корпуса. Стандартные стальные версии добавляют десятки граммов веса на каждом узле.

Обратная сторона тотальной миниатюризации и экономии веса — падение ремонтопригодности. Те же компактные микроразъёмы SH 1.0 (JST) отлично экономят место на плате, но попытка отстегнуть забитый грязью штекер в полевых условиях часто приводит к повреждению гнезда. Поэтому всегда соблюдайте баланс. Для узлов, которые операторам приходится переподключать регулярно (например, сменные модули под разные диапазоны связи), разумнее использовать коннектор с механической фиксацией, например JST-GH, который лучше подходит для интенсивной полевой эксплуатации.

2. Выбираем силовые коннекторы для стабильной работы БПЛА под высокими токами

Тяжёлые дроны-бомбардировщики и нагруженные камикадзе потребляют в пиковых режимах до 200 ампер. Если контакт в силовом разъёме слабый, из-за повышенного переходного сопротивления он начинает перегреваться. В результате может деформироваться корпус разъёма, что в итоге приводит к короткому замыканию или полному обесточиванию дрона в воздухе.

Что учитывать при выборе силового разъёма для дрона:

1. Покупайте только оригинальные коннекторы. Рынок завален дешёвыми копиями XT60 и XT90. В подделках используется сплав с худшей проводимостью, а их пластиковый корпус деформируется уже на этапе работы паяльником. Экономия на штекере снижает общую надёжность дорогостоящего борта.
2. Переходите на AS150 или QS8 для тяжёлых машин. Обычные XT90 не всегда справляются с длительной нагрузкой крупных грузовых гексакоптеров. Для машин, где токи стабильно превышают 100–150 А, используйте специализированные цилиндрические коннекторы. Они массивнее, но рассчитаны на затяжные полёты с большой полезной нагрузкой.
3. Используйте антиискровые разъёмы для мощных батарей. При подключении батареи на 6S или 8S разряженные входные конденсаторы на ESC резко заряжаются, что вызывает проскок искры. За пару десятков подключений эта искра разрушает покрытие контакта, повышая его сопротивление. Решение — разъёмы с системой Anti-spark (например, XT90-S), внутри которых стоит резистор предзаряда, плавно пускающий ток.
4. Закладывайте температурный запас мощности. Если в характеристиках разъёма указано 60 ампер, это значение рассчитано для комнатных условий с нормальным теплоотводом. Летом, внутри закрытого корпуса или под плотной термоусадкой допустимый рабочий ток коннектора снижается. Выбирайте силовой разъём с запасом по току в 20–30%.

Главная причина перегрева силовых узлов часто кроется не в самих разъёмах, а в качестве монтажа. Чем выше ток, тем сильнее проявляются последствия плохой пайки. Холодная пайка, непропай или несмытые остатки флюсов резко повышают сопротивление в точке контакта. Используйте паяльники мощностью от 80 Вт и качественный припой. Жилы должны быть качественно пролужены только на длину, необходимую для пайки. Полное пропитывание провода припоем делает его менее гибким и повышает риск перелома жилы в месте перехода от жёсткого участка к гибкому.

3. Защищаем разъёмы БПЛА от выпадания из-за вибрации двигателей и ударов

Двигатели, агрессивные манёвры и жёсткие посадки генерируют вибрацию, которая со временем ослабляет контакт штекеров в гнёздах. Чтобы дрон не обесточило в воздухе, соединения нужно собирать с запасом механической прочности.

Как уберечь БПЛА от отвала контактов при тряске и ударах:

• Жёстко фиксируйте силовые кабели. Батарейный провод с разъёмом XT60/XT90 не должен свободно болтаться. Притяните его к карбоновой раме нейлоновой стяжкой. При рывке или отстёгивании батареи физическая нагрузка должна ложиться на раму, а не на места пайки проводов к ESC.
• Используйте замки на шлейфах. Там, где это возможно, переходите на коннекторы JST-GH с механической защёлкой. В отличие от JST-SH, которые держатся на трении, они лучше защищены от случайного рассоединения при натяжении кабеля.
• Проклеивайте мелкую периферию. Гнёзда JST на полётном контроллере или видеопередатчике не имеют замков. Обязательно фиксируйте вставленный штекер эластичным клеем (например, B-7000). Полиуретановый клей гасит вибрации и при необходимости снимается, не повреждая плату.
• Ставьте Push-Pull на внешние подвесы. На многоразовых разведчиках обычные штекеры могут разбалтываться. Для систем сброса и камер применяйте цилиндрические коннекторы (LEMO или ODU). Они фиксируются механически, и вырвать их случайным рывком за кабель значительно сложнее.
• Применяйте Pogo-Pin в механизмах собственной разработки. При печати сбросов на 3D-принтере сложно добиться идеальной подгонки деталей. Подпружиненные контакты Pogo-Pin компенсируют конструктивные люфты и сохраняют электрическую цепь.

Частая причина отрыва разъёмов — неправильная укладка проводов. Полётный контроллер устанавливается на силиконовые демпферы и «плавает» внутри рамы, гася вибрации. Если проложить кабель от жёстко закреплённой камеры к полётнику внатяжку, вибрация будет передаваться по проводу. Кабель сработает как рычаг и может выломать JST-гнездо. Оставляйте небольшую слабину на внутренних проводах для компенсации этих колебаний.

4. Надёжно изолируем разъёмы БПЛА от влаги, конденсата и помех РЭБ

Запуск из сырых укрытий, посадка в мокрую траву и воздействие РЭБ — стандартные условия эксплуатации. Влага окисляет контакты и вызывает утечки тока, а неэкранированные ВЧ-соединения уязвимы к радиошуму.

Как правильно герметизировать и экранировать разъёмы дрона:

1. Используйте термоусадку с клеем для силовых узлов. Обычная термоусадка обеспечивает механическую и электрическую изоляцию, но не гарантирует герметичность — влага может проникать внутрь капиллярным путём по жилам провода. Используйте термоусадку с внутренним клеевым слоем для открытых контактов XT. При нагреве клей заполняет пустоты и герметизирует стык.
2. Обеспечьте надёжный электрический контакт экрана. В условиях работы систем РЭБ качество видео и телеметрии снижается. Для ВЧ-трактов важно использовать качественные разъёмы (SMA), обеспечивающие надёжный электрический контакт экрана по всей окружности разъёма. Повреждённый экран или нарушение его контакта значительно ухудшают эффективность экранирования и повышают восприимчивость линии к помехам.
3. Правильно наносите конформное покрытие. Открытые дорожки, элементы и места пайки на платах покрывают лаком (Plastic 71, силикон или акрил). Перед нанесением обязательно заклейте малярным скотчем порты USB, кнопки и гнёзда JST. Попадание лака на контактные поверхности разъёмов и кнопок может ухудшить электрический контакт и затруднить обслуживание.
4. Применяйте стандарт IP67 для наружных подвесов. Штекеры снаружи рамы первыми принимают на себя снег и грязь. Для внешних подключений на многоразовых крыльях лучше использовать защищённые коннекторы с резиновыми уплотнителями.
5. Учитывайте образование конденсата. Когда дрон заносят с мороза в тёплое помещение, на холодных металлических деталях и пинах разъёмов образуется конденсат. Если подключить батарею до того, как плата просохнет, влага может спровоцировать токи утечки или короткие замыкания, выведя из строя полётный контроллер. Заливка плат лаком — базовая страховка от подобных ситуаций.

Подробнее о том, как защитить кабельные соединения дрона от вибрации, влаги, пыли и температуры, вы можете прочесть в нашей большой тематической статье.

5. Обеспечиваем стабильную передачу видеосигнала и телеметрии через ВЧ-разъёмы БПЛА

Малейшее нарушение в антенном разъёме ведёт к потере видеолинка или проблемам с управлением. Радиочастотные коннекторы чувствительнее к механическим повреждениям и требуют иного подхода при сборке.

Особенности работы с сигнальными коннекторами:

• Аккуратная затяжка разъёмов SMA. Антенны видеопередатчиков (VTX) крепятся на коннекторы SMA или RP-SMA. При необходимости удерживайте основание разъёма вторым ключом, избегая чрезмерной затяжки. Перетяг может повредить микрорезьбу или геометрию центрального пина, что нарушит согласование импеданса и негативно скажется на дальности связи.
• Учёт ресурса гнёзд U.FL. Микроразъёмы IPEX (U.FL) на платах приёмников и VTX не предназначены для постоянного переподключения. Их механический ресурс ограничен. Это нежные элементы, которые легко замять при грубой вставке или сорвать при жёсткой посадке.
• Использование гибких пигтейлов. Не рекомендуется выводить жёсткую антенну напрямую из U.FL разъёма платы. Для вывода сигнала наружу применяйте гибкие кабели-переходники (пигтейлы). При ударе или зацепе нагрузка придётся на пигтейл и его крепление, снижая риск отрыва порта на видеопередатчике.
• Дополнительная фиксация эластичными составами. Штатная защёлка микроразъёма U.FL не всегда надёжна в условиях сильных вибраций. После установки застрахуйте соединение каплей эластичного клея (например, B-7000).

Главное правило при работе с ВЧ-платами — не используйте цианакрилат (суперклей) для фиксации разъёмов. После застывания он становится хрупким, не гасит вибрации и делает аккуратный демонтаж разъёма практически невозможным. Кроме того, при полимеризации цианакрилат может оставлять на соседних поверхностях белый налёт (blooming), что нежелательно для чувствительной электроники.
