Что учитывать при выборе коаксиальных кабелей для БПЛА и РЭБ

Мы уже много раз рассказывали о коаксиальных кабелях в контексте классической радиосвязи, но сегодня разберём спецификацию фидерных трактов для систем БПЛА и комплексов радиоэлектронной борьбы (РЭБ). В этой нише работают иные критерии надёжности. Когда аппаратура функционирует в условиях жёстких вибраций, экстремальных тепловых нагрузок и плотных электромагнитных помех, выбор кабеля превращается из рутинной задачи в сложный инженерный расчёт. Очевидный базис в виде волнового сопротивления 50 Ом мы оставим за скобками. Гораздо важнее детально рассмотреть экранирование и форм-факторы, которые определяют эффективность высокочастотного тракта на разных участках аппаратуры.

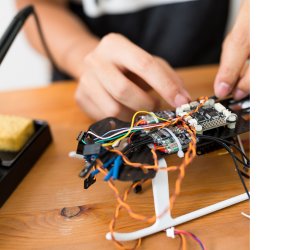

Выбор кабеля для внутрибортовых коммуникаций и телеметрии дронов

Для разводки каналов управления и низкочастотной телеметрии внутри корпуса дрона критичны масса и способность фидера гнуться в ограниченном пространстве. Здесь на первый план выходит надёжность коммутации без создания излишнего механического напряжения на портах полётного контроллера.

Оптимальные гибкие кабели для внутренней разводки

• Тип RG-316. Одно из наиболее распространённых решений. Его выбирают как надёжную «рабочую лошадку» для большинства внутренних соединений. В зависимости от задачи используют варианты с центральной жилой из посеребрённой меди либо посеребрённой омеднённой стали. Стальной сердечник повышает устойчивость к растяжению и циклическим вибрациям рамы, а медный вариант обеспечивает меньшие потери и лучшую гибкость.
• Ультратонкий RG-178. Коаксиал, отличающийся минимальным весом и наружным диаметром всего около 1.8 мм. Его выбирают для микросборок (например, в сверхлёгких разведывательных дронах до 250 граммов), где каждый грамм на счету и критична максимальная гибкость для укладки в тесном корпусе. Из-за высоких погонных потерь его желательно применять короткими отрезками, хотя при допустимых потерях он успешно работает и на длинах до тридцати сантиметров.

При внутренней прокладке под пайку критически важен материал диэлектрика. Фторопластовые изоляторы в кабелях 316-й и 178-й серий значительно лучше переносят нагрев от жала паяльника и сохраняют геометрию линии. Для максимальной надёжности место перехода от платы к кабелю рекомендуется защищать клеевой термоусадкой или компаундом, создавая плавный радиус изгиба и снимая механическое напряжение с хрупкого контакта.

Защита приёмных трактов видеосвязи от электромагнитных помех

При переходе в диапазоны видеосвязи от 1.2 до 2.4 ГГц возникает проблема электромагнитной совместимости. Излучение от соседних передатчиков или наводки от импульсных преобразователей напряжения могут проникать в приёмный тракт, создавая помехи и снижая дальность связи.

Кабели с усиленным экранированием для защиты от наводок

• Варианты RG-316 с двойным экраном. Часто маркируются производителями индексом «D». Его выбирают для чувствительных узлов именно из-за наличия второй посеребрённой оплётки. Она улучшает эффективность экранирования, что защищает проходящий по кабелю слабый видеосигнал от электромагнитных помех, генерируемых бортовой электроникой.
• Коаксиал RG-223. Толстый и тяжёлый фидер с двойным экранированием. Кабель отлично справляется с наводками, однако требует очень аккуратной ручной пайки, поскольку его полиэтиленовый диэлектрик чувствителен к перегреву. При длительном воздействии температуры жила может сместиться и в отдельных случаях замкнуть на экран, что повышает риск повреждения передатчика или работы с высоким коэффициентом стоячей волны.
• Коаксиал RG-400. Практическая альтернатива 223-й серии для тяжёлых дронов. Этот кабель выбирают за то, что при аналогичных габаритах и такой же двойной оплётке его диэлектрик выполнен из термостойкого фторопласта. Это существенно снижает риск повреждения внутренней структуры при ручной пайке в кустарных условиях: изоляция не течёт, и жила остаётся строго по центру.

Не игнорируйте влияние силовых систем дрона на видеоканал. Двойной экран делает кабель немного жёстче, но это оправданная цена за стабильную картинку. Если модуль связи размещён рядом с регуляторами оборотов, именно улучшенная экранировка нередко помогает уменьшить влияние помех и стабилизировать радиоканал.

Окопная специфика сборки трактов для мощных комплексов РЭБ

С ростом частоты и передаваемой мощности требования к термостойкости и качеству ВЧ-тракта возрастают многократно. В академической теории для минимизации потерь рекомендуют использовать полужёсткие медные трубки, однако в условиях постоянных ударов и вибраций дронов они выламывают разъёмы. Поэтому инженерам приходится идти на компромисс: использовать гибкие кабели и выбирать самую выносливую изоляцию.

Надёжные марки кабелей для видеолинков и модулей подавления

• Короткие пигтейлы RG-316. Их выбирают для видеопередатчиков на 5.8 ГГц, потому что это наиболее доступный способ соединить модуль с антенной без риска оторвать порт при падении аппарата. Чтобы минимизировать физические потери сигнала на этой частоте, такие трассы стараются делать максимально короткими.
• Коаксиал RG-142. Жёсткий и очень надёжный кабель с монолитной центральной жилой, диэлектриком из сплошного фторопласта и двойной посеребрённой оплёткой. Его массово выбирают сборщики РЭБ для коммутации усилителей с антеннами, так как он сохраняет свои диэлектрические свойства в широком диапазоне температур и надёжно экранирует сигнал внутри корпуса станции.
• Коаксиал RG-400. Близкий аналог 142-й серии, но с многопроволочной центральной жилой. Эту марку выбирают для мощных модулей там, где нужна чуть большая гибкость при укладке внутри тесного корпуса станции помех, при сохранении той же термостойкости и плотного двойного экранирования.

В условиях реальной сборки при работе мощных усилителей фидер может испытывать повышенные температурные нагрузки как из-за собственных потерь, так и при прокладке рядом с горячими радиаторами. Главное правило монтажа таких каскадов — использовать качественные разъёмы под обжим, так как любая небрежность в контакте приведёт к локальному перегреву.

Магистральные кабели с низкими потерями для наземных станций

Для наземного сегмента, включающего оконечные мачты РЭБ и выносные антенны ретрансляторов, вес перестаёт играть решающую роль. Приоритетом становится минимизация затухания сигнала на трассах от трёх до пятнадцати метров. Во многих современных магистралях используется вспененный диэлектрик и комбинированный экран, что позволяет существенно снизить погонные потери.

Популярные стандарты магистральных кабелей и их аналоги

• Серии 195 и 200. Компактные варианты с наружным диаметром около 5 мм. Их выбирают, когда нужна достаточная гибкость для удобной прокладки, но затухание должно быть заметно ниже, чем у бортовых кабелей. Отлично подходят для коротких мачт и лёгких выносных антенн.
• Кабели 5D-FB и аналоги. Оптимальный компромисс между удобством работы и низким затуханием. Эти кабели широко применяются для подключения наземных усилителей сигнала к направленным антеннам на дистанциях порядка пяти-семи метров.
• Кабели 8D-FB и 400-я серия. Универсальные кабели диаметром около 10 мм. Большая толщина диэлектрика и массивная центральная жила обеспечивают передачу сигнала с ощутимо меньшими потерями. Их часто применяют при подключении антенн, установленных на мачтах высотой порядка 10–15 метров.
• Сверхгибкие модификации. Версии магистральных кабелей, в которых внешняя оболочка выполнена из эластичных полимеров. Эту категорию выбирают специально для мобильных оперативных групп: монолитная центральная жила стандартного фидера менее устойчива к многократным изгибам, чем многопроволочная, и может быстрее выйти из строя при частых развёртываниях.

Многие привычные названия магистральных кабелей — это не строгие международные спецификации (вроде MIL-STD), а коммерческие бренды, ставшие нарицательными. Например, популярная аббревиатура LMR (LMR-240, LMR-400) является торговой маркой американской компании Times Microwave Systems, о которой мы рассказывали в тематической статье.

На практике инженеры не переплачивают за оригинальный бренд, а массово используют полные функциональные аналоги от других заводов. В частности, отлично зарекомендовали себя серии KSR от крупного производителя Kingsignal, а также наша фирменная линейка супергибких кабелей ELL Ultra Flex. Благодаря высокой плотности оплётки и качественному вспененному диэлектрику они обеспечивают ровно те же радиотехнические характеристики, что и дорогие оригиналы.

Частые вопросы по эксплуатации коаксиальных трактов

В каких случаях RG400 действительно даёт преимущество перед RG316, а когда это лишний вес?

Марка RG400 имеет наружный диаметр около 5 мм, тогда как RG316 — всего 2.5 мм. Использовать толстый RG400 внутри небольшого FPV-дрона для стандартного передатчика на 1–2 Ватта — это лишний вес и неоправданная механическая нагрузка на нежные разъёмы (особенно U.FL). Его преимущество раскрывается исключительно на высоких мощностях. RG400 незаменим при коммутации модулей РЭБ мощностью от 10–20 Ватт и выше, где тонкий кабель начнёт ощутимо греться, а также там, где требуется максимальная изоляция соседних каналов за счёт мощного двойного экрана.

Насколько критично увеличение длины пигтейла на 5.8 ГГц?

На частоте 5.8 ГГц затухание в тонком фторопластовом кабеле типа RG316 достигает примерно 3–3.5 децибела на метр. Это значит, что добавление лишних 10 сантиметров к длине пигтейла «съест» около 0.35 децибела мощности. Для системы это потеря примерно 8 % от выдаваемой передатчиком энергии. Если вы удлинили кабель на 5–10 см ради удобного и безопасного крепления антенны, трагедии не произойдёт. Но собирать на 5.8 ГГц трассы по 30–40 сантиметров из тонкого провода — это гарантированно перевести заметную часть мощности видеоканала в паразитный нагрев кабеля.

Когда двойной экран действительно помогает, а когда он ничего не меняет?

Двойная оплётка спасает, когда линия связи проходит вплотную к источнику широкополосного шума: регуляторам оборотов, мощным силовым проводам питания или в тесном ранце РЭБ, где генераторы помех стоят впритирку друг к другу. Однако двойной экран ничего не изменит, если сама антенна расположена неудачно. Если излучатель приёмника находится в нескольких сантиметрах от шумного импульсного преобразователя, наводку соберёт сама антенна, и никакой, даже самый дорогой, кабель с двойным экранированием этот сигнал уже не очистит.

Есть ли смысл переплачивать за оригинальный LMR при длине трассы до 5 метров?

Практического смысла в этом нет. На дистанциях до 3–5 метров разница в затухании между оригинальным LMR-240/400 и качественным аналогом (будь то 5D-FB, серия KSR от Kingsignal или наша линейка ELL Ultra Flex) составляет десятые доли децибела. Эту разницу можно увидеть только на лабораторном спектроанализаторе, в полевых условиях она никак не повлияет на дальность связи. Гораздо целесообразнее потратить этот бюджет на покупку качественных фирменных разъёмов и хороший инструмент для опрессовки.

В каких случаях стоит выбирать центральную жилу из посеребрённой омеднённой стали, а когда — из посеребрённой меди?

Стальной сердечник (омеднённая сталь) обладает высокой механической прочностью на разрыв. Такие кабели идеальны для наружных пигтейлов, которые торчат из рамы дрона и регулярно получают удары при падениях, а также для мобильных сборок, где провода постоянно дёргают. Жила из посеребрённой меди мягче. Её выбирают для разводки внутри корпуса, когда нужно проложить кабель сложными изгибами в тесном пространстве, не создавая при этом механического напряжения и эффекта «пружины», который будет выламывать контактные площадки на плате. На высоких частотах проводимость обоих вариантов практически идентична из-за скин-эффекта: весь ток всё равно протекает по тонкому внешнему слою серебра.
