Коаксиальный разъём — это элемент, который соединяет кабели, передающие радиочастотный сигнал. Его главная задача состоит в том, чтобы обеспечить надёжный контакт и защитить сигнал от помех благодаря экранированной конструкции. Такие коннекторы применяются в телевизорах, антеннах, Wi-Fi-роутерах, измерительных приборах, радиостанциях и другой технике, где важна стабильная передача без потерь.
В этом обзоре мы рассмотрим все популярные типы коаксиальных разъёмов и поможем выбрать самый подходящий для конкретной задачи.
Как выбрать коаксиальный разъём: пошаговая инструкция
Если вы уже не раз выбирали коаксиальный разъём и просто хотите сравнить характеристики, переходите сразу к таблице в следующем разделе. Там собраны основные типы со всей самой важной информацией и нюансами применения.
А для тех, кто сталкивается с коаксиальными коннекторами впервые, мы рекомендуем учитывать следующее:
1. Тип соединения
Коаксиальные разъёмы различаются по способу фиксации между кабелем и устройством. От этого зависит удобство монтажа, надёжность контакта и устойчивость к вибрациям:
- Байонетные (BNC, QMA) — фиксируются лёгким поворотом на четверть оборота. Это быстро и удобно, поэтому их часто используют в видеонаблюдении и лабораторных приборах, где нужно многократное подключение и отключение.
- Резьбовые (SMA, N-type, TNC) — завинчиваются, обеспечивая очень плотное соединение. Такие разъёмы выдерживают вибрации и высокие частоты, подходят для антенн, радиосвязи и измерительных устройств.
- Защёлкивающиеся (MCX, SMB, MMCX) — соединяются лёгким нажатием и фиксируются защёлкой. Применяются там, где важно компактное исполнение: GPS-модули, Wi-Fi адаптеры, дроны.
Если разъём устанавливается один раз и надолго — подойдут резьбовые. Если подключение требуется часто — выбирайте байонетные или защёлкивающиеся.

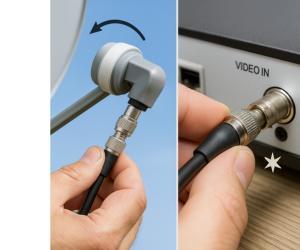

2. Волновое сопротивление
Каждый коаксиальный кабель рассчитан на определённое волновое сопротивление — это параметр, который показывает, как кабель и разъём передают сигнал без отражений. Самые распространённые значения:
- 50 Ом — используется в радиосвязи, передатчиках, антеннах, лабораторных установках.
- 75 Ом — применяется в телевизорах, видеосистемах, спутниковом и кабельном ТВ.
Если соединить кабель и разъём с разным сопротивлением (например, 50 и 75 Ом), то часть сигнала будет теряться, а изображение или звук могут ухудшиться. Поэтому всегда сверяйте этот параметр. В этой статье мы объясняли, как выбрать между коаксиальным кабелем 50 и 75 Ом.

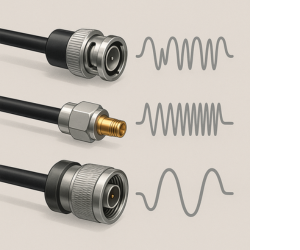

3. Рабочий диапазон частот
Разные типы разъёмов рассчитаны на разную частоту сигнала. Чем она выше, тем более точным и стабильным должно быть соединение. Например:
- BNC — подходит до 4 ГГц
- TNC — до 11 ГГц
- SMA — до 18 ГГц
- F-type — до 2–3 ГГц, подходит для кабельного и спутникового ТВ
- N-type — до ~11–18 ГГц
- UHF (PL-259 / SO-239) — не имеет нормированного импеданса (≈20–35 Ом), применим до ~200–300 МГц
Если разъём используется в Wi-Fi, радиосвязи или микроволновых приборах — выбирайте модели с большим запасом по частоте.

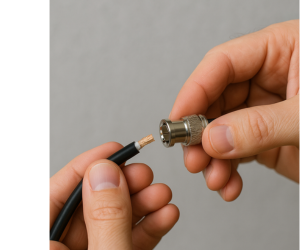

4. Размер и совместимость с кабелем
Каждый разъём имеет определённый диаметр внутреннего контакта и изоляции. Даже разница в десятые доли миллиметра может повлиять на надёжность контакта. При выборе важно убедиться, что:
- разъём рассчитан именно на ваш тип коаксиального кабеля (например, RG-6, RG-58, RG-213 и т. д.)
- диаметр жилы и оплётки совпадает с параметрами гнезда
- крепление (обжим, пайка, винтовое соединение) соответствует способу монтажа, который вы используете
Именно точное соответствие размеров гарантирует плотный контакт без люфта и перегибов. Если разъём «сидит» слишком свободно или, наоборот, требует усилий для надевания, соединение быстро теряет стабильность — сигнал начинает ослабевать, появляются наводки и помехи. Поэтому всегда покупайте коаксиальный разъём не «на глаз», а под конкретную марку кабеля и условия установки.
5. Условия эксплуатации
Если разъём будет стоять на улице — выбирайте модели с герметизацией, влагозащитой и антикоррозийным покрытием (например, N-type). Для внутреннего монтажа подойдут более компактные и лёгкие варианты — BNC, F-type или SMA.
В автомобильных и мобильных устройствах чаще используют миниатюрные MCX/MMCX — они лёгкие и не боятся вибраций.

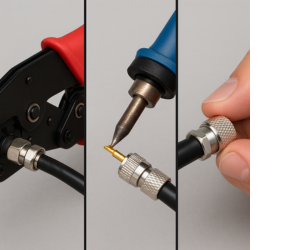

6. Способ подключения
Модели коаксиальных разъёмов бывают:
- под обжим — фиксируются специальным инструментом, обеспечивая надёжный контакт без пайки
- под пайку — требуют аккуратного прогрева, зато обеспечивают максимально прочное соединение
- под винт или зажим — можно установить вручную, без инструментов (удобно для домашнего монтажа)
При выборе стоит учитывать не только удобство монтажа коаксиального разъёма, но и условия эксплуатации. Обжимные и паяные соединения надёжнее при вибрациях и перепадах температуры, поэтому их используют в профессиональных и уличных установках. Винтовые и зажимные подойдут там, где важна простота и доступность сборки, например, при подключении домашнего оборудования.
Таблица популярных типов коаксиальных разъёмов
Теперь, когда основные принципы выбора понятны, можно перейти к сравнению конкретных разъёмов. Мы собрали самые распространённые типы коаксиальных коннекторов, их особенности и области применения. Это поможет быстро определить, какой вариант подойдёт для вашей задачи.
| Тип | Особенности | Волновое сопротивление | Диапазон частот | Применение |
| BNC (Bayonet Neill–Concelman) | Быстрое байонетное соединение (¼ оборота), прост в подключении | 50 / 75 Ом | до 4 ГГц | Видеонаблюдение, измерительные приборы |
| TNC (Threaded Neill–Concelman) | Резьбовой вариант BNC, устойчив к вибрациям | 50 Ом | до 11 ГГц | Радиосвязь, GPS-антенны |
| SMA (SubMiniature A) | Компактный, точный, с резьбой | 50 Ом | до 18 ГГц | Измерительные приборы, антенны Wi-Fi |
| RP-SMA (Reverse Polarity SMA) | Обратная полярность (поменяны штырь и гнездо) | 50 Ом | до 6 ГГц | Wi-Fi-роутеры, адаптеры |
| N-type | Крупный резьбовой разъём, высокая мощность | 50 / 75 Ом | до 18 ГГц | Телекоммуникации, внешние антенны |
| F-type | Простая резьба, центральная жила — контакт | 75 Ом | до 3 ГГц | Телевизоры, спутниковые приёмники |
| MCX / MMCX | Миниатюрные, с защёлкой | 50 Ом | до 6 ГГц | GPS-модули, дроны |
| QMA | Быстросъёмный аналог SMA, байонетная фиксация | 50 Ом | до 18 ГГц | Профессиональные антенны |
| SMB / SMC | Компактные, защёлка или резьба | 50 Ом | до 10 ГГц | Автоэлектроника, лабораторные приборы |
Вот несколько практичных примеров, которые помогут быстро сориентироваться, если нужно принять решение «здесь и сейчас», без глубоких расчётов и технических спецификаций.
- Для телевизоров и спутниковых систем — подойдут F-type (75 Ом). Они простые, доступные и рассчитаны на передачу видеосигнала.
- Для видеонаблюдения — чаще используют BNC. Байонетный замок обеспечивает быстрый и надёжный монтаж в системах с частым обслуживанием.
- Для радиостанций и Wi-Fi-антенн — выбирают SMA, RP-SMA или N-type. Подходящий тип зависит от диапазона частот и места установки (внутри или на улице).
- Для миниатюрных устройств — удобно применять MCX или MMCX: компактны, лёгкие, не перегружают разъём на плате или корпусе.
- Для высокоточных измерений и приборов — оптимальны SMA или TNC, поскольку хорошо держат импеданс и минимизируют потери на высоких частотах.
