Стандарт IEC — это 3-контактный кабель питания (L, N и E), используемый, в основном, для компьютеров, средств связи и других устройств. Для подключения устройства на силовой шнур устанавливается 3-контактная вилка IEC, а на самом устройстве монтируется соответствующая стандарту розетка.
Разъемная пара IEC C13 и IEC C14 на 10 ампер
IEC C13 представляет собой гнездо, подходящее для штекера IEC C14. Они рассчитаны на максимальный ток в 10 ампер.
IEC 13/14 используются для питания приборов, соединения подключаются к стандартной вилке на 10 ампер / 240 вольт.
Пример: Соединение IEC 13 может использоваться для подключения бесперебойника (ИБП) мощностью 600 ВА – 2,2 кВА.

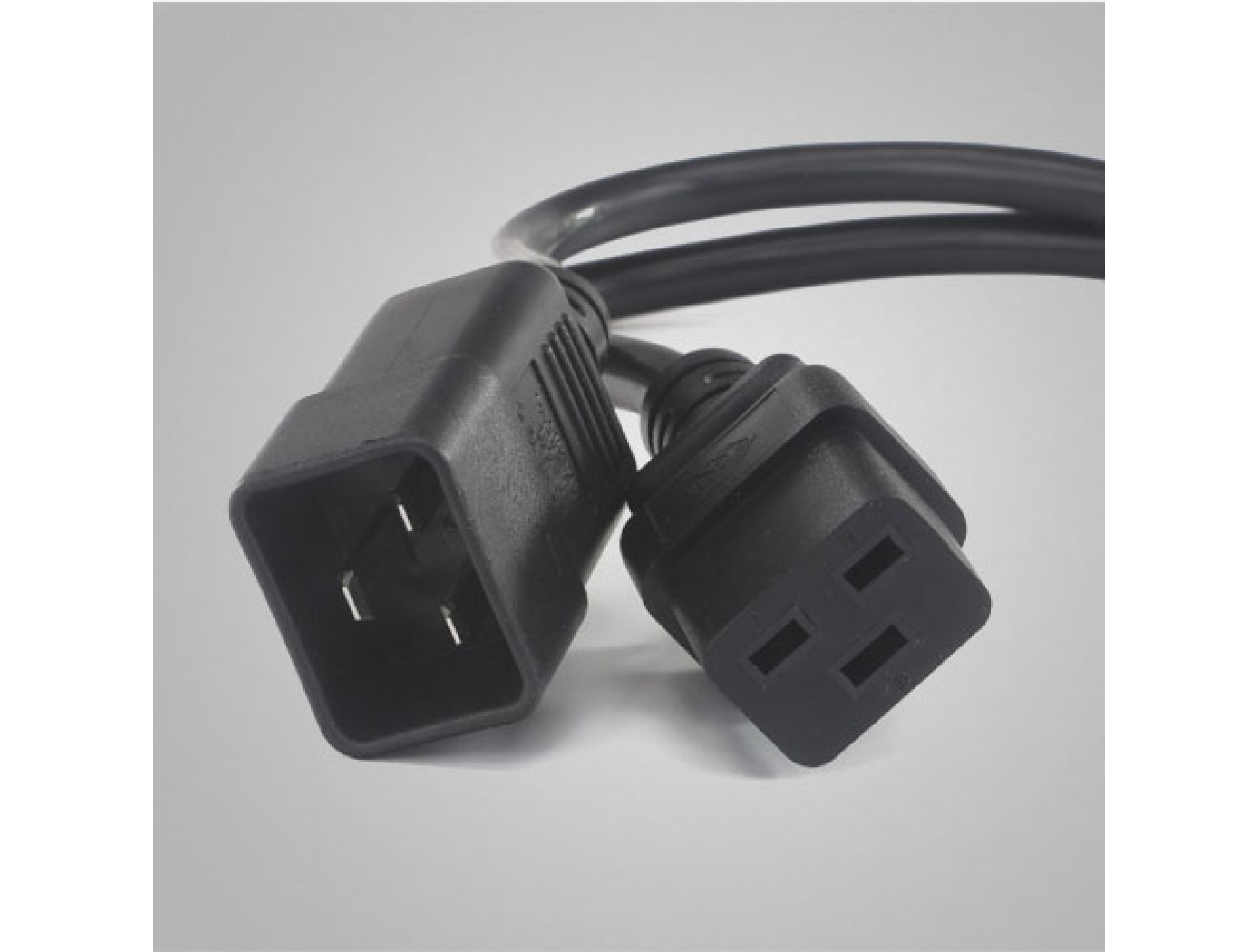

Разъемная пара IEC C19 и C20 на 16 А
IEC 19 и 20 также стандартное 3-контактное соединение, но немного отличается от предыдущего соединения 13/14. Разъемы IEC 19 и 20 рассчитаны на более высокий ток до 16 ампер. Разная форма разъемных пар 19/20 и 13/14 гарантирует, что они не могут быть соединены вместе и каждый коннектор подключается только к своей паре.
Часто устройство, потребляющее более 10 А и менее 16 А, поставляется с 3-контактным разъемом евростандарта на 16 А для входной мощности C19.
Пример: Соединение IEC 19 может использоваться для подключения бесперебойника (ИБП) мощностью 3кВА к розетке на 16А.
Шнур питания для подключения оборудования с разъемом IEC.
Итак, в чем разница между европейской вилкой питания на 10A и 16A?
10 и 16 ампер - это один тип розетки, однофазные цепи. Тем не менее, 16-амперная вилка имеет более прочный (более толстый) провод для передачи большего тока, а розетка на 16-амперной вилке имеет большее заземление. Вилку на 16 ампер необходимо вставлять в специальную розетку на 16 ампер из-за большего заземления.
ТОВАР НА СКЛАДЕ: Разъем С19, гнездо на кабель, 250B, 16A, 3 контакта, IEC 60320 (артикул ACP-320C19MC)
О ТОВАРЕ: Силовой коннектор стандарта IEC 60320 и относится к типу разъемов С19 гнездо. Предполагает утановку на кабель, имеет резиновый хвостовик для снятия нагрузки, отличается качественным исполнением контактной группы и надежным пластиковым корпусом. Разъем имеет три контакта и расчитан на ток 250B, 16A.
