У радіочастотних системах кабель — це не просто з'єднувальний елемент. Він безпосередньо впливає на рівень сигналу, стабільність роботи обладнання та ефективність усієї лінії зв'язку. Неправильно підібраний кабель здатен «з'їсти» значну частину потужності, і тоді навіть дороге обладнання не дасть очікуваного результату.
Саме тому в антенах, GSM-системах, Wi-Fi мережах, радіомостах та вимірювальних трактах застосовуються кабелі з низькими втратами. Розберемо детально, що це таке, як вони працюють, чим відрізняються від звичайних коаксіальних кабелів і коли їх використання дійсно необхідне.
Чому кабель втрачає сигнал
Коли високочастотний сигнал проходить крізь кабель, його потужність поступово зменшується. Це явище називається загасанням (або затуханням). Воно вимірюється в децибелах (дБ) і вказується, як правило, у дБ на метр або дБ на 100 метрів на конкретній частоті.
Важливо розуміти: втрати завжди залежать від частоти. Чим вища частота, тим сильніше загасання.
Основні причини втрат сигналу в кабелі:
- опір центрального провідника
- діелектричні втрати в ізоляції
- поверхневий ефект (skin-ефект)
- відбиття через порушення хвильового опору
У низькочастотних лініях ці втрати можуть бути не критичними. Але в діапазонах 800 МГц, 2.4 ГГц, 5 ГГц і вище навіть кілька метрів невідповідного кабелю можуть суттєво знизити рівень сигналу.

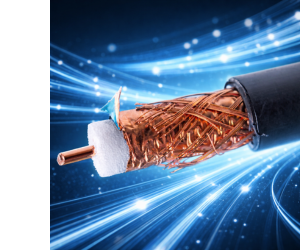

Що таке кабель із низькими втратами
Кабель із низькими втратами (low loss) — це коаксіальний кабель, призначений для передачі високочастотного сигналу з мінімальним загасанням. Його використовують у системах LTE, Wi-Fi, радіозв'язку, радіомостах та вимірювальних трактах, де навіть кілька децибел мають значення.
Зовні він виглядає як звичайний коаксіальний кабель, але відрізняється розрахованою конструкцією та матеріалами. Його завдання — не посилювати сигнал, а мінімізувати втрати на всій протяжності лінії, особливо на частотах від сотень мегагерц до кількох гігагерц.
Якщо звичайний коаксіал підходить для коротких з'єднань, то low loss кабель застосовується там, де лінія довга або частота висока, і де кожен зайвий дБ безпосередньо впливає на роботу системи.
Завдяки чому досягається низьке загасання
Загасання сигналу не зменшується «саме по собі». Це завжди результат конкретної конструкції кабелю. Виробник керує трьома ключовими факторами: опором провідника, властивостями ізоляції та стабільністю геометрії лінії. Саме від цих параметрів залежить, скільки енергії дійде до приймача.
Які конструктивні рішення дозволяють знизити втрати сигналу:
- Збільшений діаметр центральної жили. Чим більший переріз провідника, тим нижчий його електричний опір. Менший опір — менше нагрівання та менші втрати потужності на всій протяжності лінії.
- Спінений діелектрик. Замість щільної ізоляції застосовується матеріал із повітряними порами. Повітря практично не «забирає» енергію сигналу, тому діелектричні втрати знижуються.
- Точна геометрія та стабільний хвильовий опір. Відстань між центральною жилою та екраном має бути суворо витримана. Це знижує відбиття сигналу та робить передачу стабільнішою.
- Якісний екран. Щільне обплетення та додатковий шар фольги зменшують зовнішні завади та паразитні ефекти.
Саме сукупність цих рішень дозволяє істотно знизити загасання порівняно зі звичайними коаксіальними кабелями аналогічного призначення.
Чому звичайний кабель не завжди підходить
На коротких відстанях різниця може бути непомітною. Але при довжині лінії 15–30 метрів і більше ситуація змінюється. Наприклад, у системі Wi-Fi 5 ГГц звичайний тонкий кабель може дати втрати 1–2 дБ на кожні 5 метрів. А в GSM-системі при довжині 20 метрів сумарне загасання може критично знизити ефективність підсилювача.
В результаті ми бачимо наслідки неправильного вибору кабелю:
- зменшується зона покриття
- погіршується стабільність сигналу
- обладнання працює з підвищеним навантаженням
Проблема часто сприймається як несправність антени або підсилювача, хоча справжня причина — у лінії передачі.
Для яких завдань варто купити low loss кабель
Кабель із низьким загасанням використовують не «за звичкою» і не «про всяк випадок». Він потрібен там, де довжина лінії та робоча частота роблять втрати критичними для роботи системи. Розгляньте моделі low loss, якщо вам потрібен:

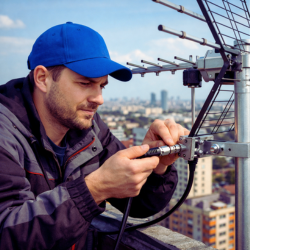

1. Кабель для антени на даху або щоглі
Коли обладнання знаходиться всередині будівлі, а антена встановлена зовні, довжина лінії швидко досягає десятків метрів. На частотах LTE або Wi-Fi це призводить до відчутного послаблення сигналу. Використання фідера з низькими втратами дозволяє зберегти енергетичний баланс системи та уникнути «втрат у кабелі» ще до моменту випромінювання.
2. Кабель для LTE та GSM репітера з зовнішньою антеною
Підсилювач працює з тим рівнем сигналу, який надходить по кабелю. Якщо на вході вже втрачено кілька децибел, зона покриття зменшується, а ефективність посилення падає. При довжині траси понад 10–15 метрів застосування low loss кабелю стає практично обов'язковим.
3. Low loss кабель для Wi-Fi 2.4 і особливо 5 ГГц при віддаленій точці випромінювання
На частоті 5 ГГц загасання зростає значно швидше, ніж на 900 МГц. Якщо антенна винесена за межі приміщення, звичайний тонкий кабель може суттєво знизити рівень сигналу. В результаті падає дальність і стабільність з'єднання. Кабель із низьким загасанням мінімізує ці втрати.
4. Кабель для радіомоста та спрямованої антени
У системах 2.4 та 5 ГГц довжина лінії часто перевищує 15–25 метрів. На таких дистанціях навіть кілька додаткових дБ загасання знижують запас потужності та стійкість каналу. Тому при встановленні антен на щоглах застосовують фідерні рішення з мінімальними втратами, щоб зберегти розрахунковий рівень сигналу на приймальній стороні.
5. Кабель для промислової антени або ВЧ-датчика
У цехах та виробничих зонах обладнання часто розміщується окремо від точки випромінювання. Довга траса та підвищений рівень завад вимагають стабільних характеристик кабелю. Low loss конструкція допомагає зберегти рівень сигналу та знизити вплив зовнішніх факторів.
6. Кабель для вимірювального обладнання та тестових стендів
У лабораторних системах навіть невелике додаткове загасання може спотворити результат вимірювань. Використання кабелю з прогнозованими низькими втратами забезпечує коректність показників та повторюваність результатів.
Види кабелів з низькими втратами: які бувають і чим відрізняються
Коли шукають коаксіальний кабель із низькими втратами для антени, LTE, Wi-Fi або радіомоста, виникає відчуття хаосу: десятки серій, різні назви, різні цифри в маркуванні.
Наприклад, у флагмана галузі — американської компанії Times Microwave Systems, серія low loss кабелів називається LMR. Ми виробляємо аналог їхніх надгнучких моделей за доступнішою ціною під назвою ELL UF. А у популярного китайського виробника Kingsignal схожа серія позначається як KSR. Тому орієнтуватися тільки за назвою неможливо.
В інженерній практиці low loss кабелі 50 Ом прийнято порівнювати за їхнім фізичним розміром та рівнем загасання сигналу. Саме зовнішній діаметр у більшості випадків відображає клас кабелю та його реальне призначення. Чим він більший, тим нижчий опір лінії і тим менші втрати сигналу на метр, особливо на частотах 2.4 ГГц, 5 ГГц та в діапазонах LTE.
Ми підготували зрозумілу структуру типів low loss кабелів, яка допоможе розібратися в асортименті.
1. Коаксіальний кабель 195 / 200 класу (≈5 мм) — для коротких ліній до 5–7 м
Це найкомпактніші та найгнучкіші коаксіальні кабелі з низькими втратами. Вони легко прокладаються в обмеженому просторі, без проблем заводяться в обладнання та підходять для монтажу всередині шаф і корпусів.
Low loss кабель 195 класу зазвичай обирають для:
- коротких ліній до 5–7 метрів
- з'єднання пристроїв усередині приміщення
- мобільних та переносних систем
- ситуацій, коли критична гнучкість та мінімальний радіус вигину
Однак важливо розуміти обмеження. Це рішення для коротких та акуратних підключень, а не для фідерних ліній. При довжині 15–20 метрів та роботі на частотах 2.4 або 5 ГГц такі кабелі дають відчутне загасання. Якщо антена знаходиться на даху, а обладнання внизу — цей клас, як правило, не підходить.

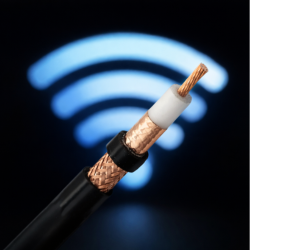

2. Коаксіальний кабель 240 / 300 класу (6–7 мм) — оптимальний варіант для ліній середньої довжини
Цей тип вважається компромісним варіантом між гнучкістю та рівнем втрат. Він уже помітно ефективніший за тонкий кабель, але залишається досить зручним у монтажі.
Обирають low loss 240 найчастіше для:
- GSM та LTE 900–1800 МГц на середніх довжинах
- Wi-Fi 2.4 ГГц при трасі до 15 метрів
- фасадних антен приватних будинків
- малих комерційних установок
Якщо лінія не перевищує 15–20 метрів і частота не надто висока, цей клас часто виявляється оптимальним за співвідношенням гнучкості та втрат. Але при 5 ГГц або довжині понад 20 метрів загасання вже стає помітним, і тоді доводиться переходити до наступного рівня.
3. Фідерний коаксіальний кабель 400 класу (≈10 мм) — коли потрібен мінімальний рівень втрат
Це повноцінні кабелі з низькими втратами для зовнішніх ліній. Їхнє основне призначення — мінімізація загасання на значних відстанях.
Серії low loss 400 найчастіше замовляють, коли:
- антена винесена на дах або щоглу
- довжина лінії перевищує 15–20 метрів
- система працює на частотах 2.4–5 ГГц
- важливий стабільний рівень сигналу для LTE, Wi-Fi або радіомоста
Порівняно з 240-класом, загасання на метр тут значно нижче. Різниця на 20–25 метрах може становити кілька децибел, а це вже безпосередньо впливає на дальність зв'язку та стійкість каналу. Мінус — менша гнучкість та суворіші вимоги до монтажу. Такий кабель складніше прокладати в тісних каналах і робити різкі вигини.
Що означає UF (UltraFlex) у маркуванні коаксіального кабелю
Крім класичних фідерних виконань, багато виробників пропонують гнучкі версії коаксіальних кабелів із низькими втратами. Зазвичай вони позначаються як UF або UltraFlex. Як, наприклад, серія ELL UF нашого виробництва — технічний аналог гнучких версій LMR, при цьому доступніший за ціною.
Окремо про цю лінійку ми розповідали в іншій статті. Йдеться не про інший клас за загасанням, а про конструктивний варіант у тому ж діаметрі, розрахований на зручніший монтаж.
У таких версіях частіше використовується багатодротова центральна жила замість жорсткої цілісної, еластичніше обплетення та м'яка оболонка. Завдяки цьому кабель легше вигинається, краще переносить вібрації та механічні навантаження. Однак через особливості конструкції його характеристики щодо загасання можуть дещо відрізнятися від стандартного жорсткого виконання того ж типорозміру, тому їх завжди перевіряють за технічним описом.
Гнучкі версії обирають у таких випадках:
- траса має велику кількість вигинів та поворотів
- кабель прокладається всередині обладнання або в обмеженому просторі
- лінія підключена до рухомих або вібруючих вузлів
- монтаж виконується в мобільних або тимчасових установках, де зручність підключення важливіша за мінімальний виграш у загасанні
Таким чином, позначення UF не означає «менше втрат», а вказує на підвищену гнучкість конструкції. Вибір між стандартним і гнучким виконанням залежить від умов прокладання: якщо траса пряма і стаціонарна, частіше використовують жорсткий варіант; якщо монтаж складний або є механічне навантаження — гнучкий.
Як вибрати кабель із низькими втратами
Після визначення відповідного класу за діаметром, вибір конкретного коаксіалу має ґрунтуватися не на назві серії, а на параметрах проєкту. Ключову роль відіграють частота роботи системи, довжина лінії та допустиме сумарне загасання. Саме поєднання цих факторів визначає, чи потрібен тонкий варіант для короткої траси, чи повноцінний фідерний варіант.
При виборі low loss кабелю необхідно враховувати:
- Робочу частоту системи. Чим вища частота, тим більше загасання на метр. Діапазони 2.4–5 ГГц вимагають ретельнішого підбору класу кабелю, ніж 800–900 МГц.
- Фактичну довжину лінії. Втрати накопичуються пропорційно довжині. Різниця між 10 та 25 метрами на високих частотах може становити кілька децибел.
- Допустимий рівень сумарного загасання. У ряді систем втрата навіть 3–5 дБ уже впливає на дальність або стабільність зв'язку. У вимірювальних трактах вимоги ще суворіші.
- Умови прокладання. Зовнішній монтаж, підвищена вологість, вібрації або велика кількість вигинів можуть вимагати відповідного виконання кабелю.
- Відповідність хвильового опору. Для більшості радіочастотних систем використовується 50 Ом, і невідповідність цього параметра призведе до додаткових втрат.
Нагадуємо, що ви завжди можете звернутися до нас за безкоштовною консультацією. Ми підкажемо, який коаксіальний кабель із низькими втратами замовити для конкретного проєкту та бюджету. При необхідності на власному виробництві зробимо збірку будь-якої складності за вашими кресленнями. Доставка товарів здійснюється у Київ, Львів, Одесу, Харків, Дніпро та інші міста України.
