Як захистити кабельні лінії у «гарячих» цехах та моторах, не переплачуючи за бренд

У промисловому секторі довгий час існував міф: якщо потрібен захист від жару в +600°C, то готуйся платити величезні гроші за імпортні бренди. На практиці це не зовсім так. Висока ціна не завжди означає унікальні властивості.

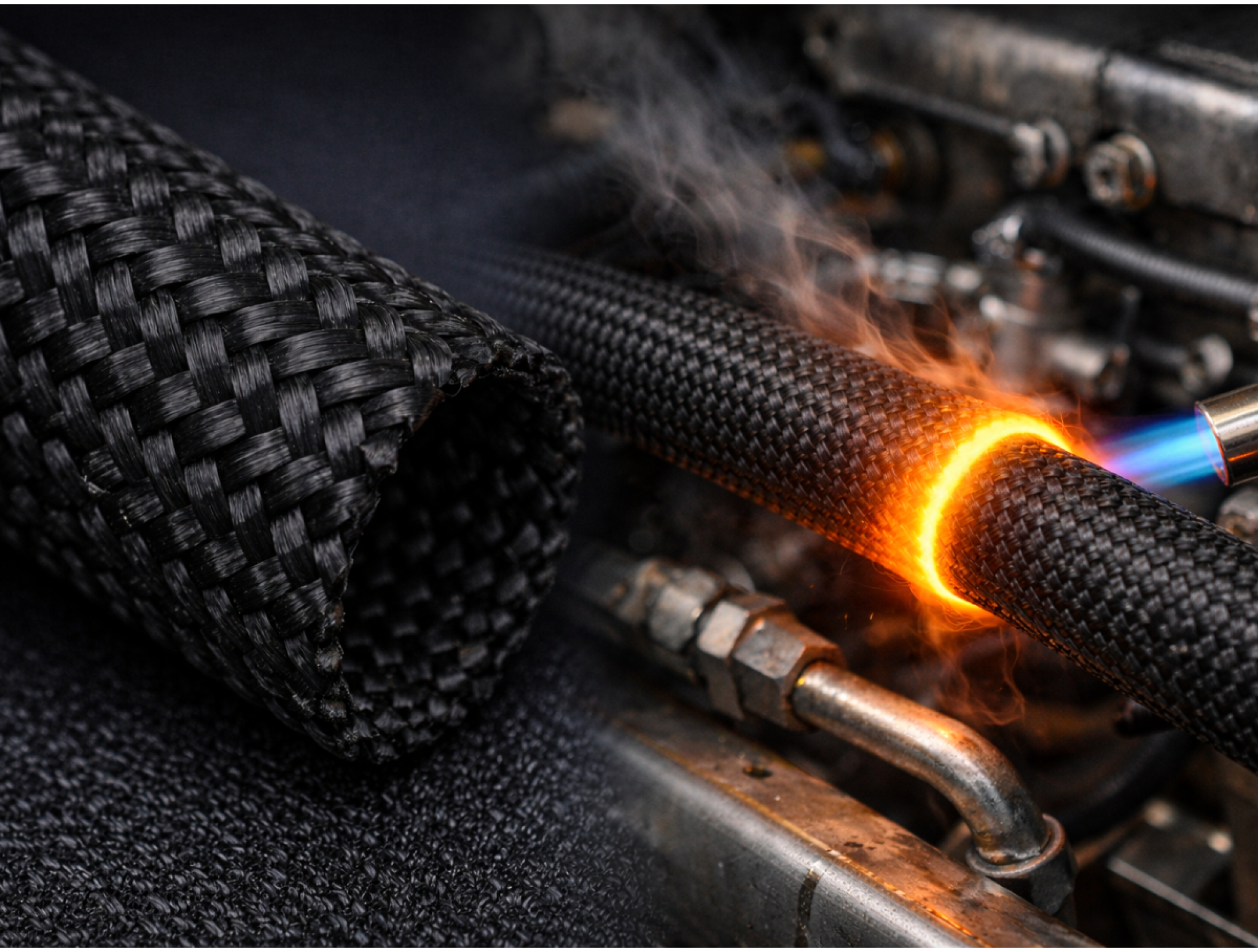

Обплетення HFG — приклад раціонального підходу. Це робочий високотемпературний захист для кабелів і шлангів, який є аналогом серії Insultherm від Techflex, але коштує в рази дешевше. Його завдання просте і зрозуміле: зберегти проводку там, де спека — нормальний режим, а не аварія.

HFG обирають, коли в проєкті багато трас, джгутів та вузлів. При великих обсягах різниця в ціні між брендом та адекватним аналогом стає критичною. При цьому фізика у обох серій однакова: скловолокно тримає температуру, а просочення захищає від зносу та хімії.

Що таке термозахисне обплетення HFG і з чого воно складається

Попри доступність, HFG — це серйозний інженерний матеріал. Його основу становить щільний рукав зі скловолокна, який проходить стадію глибокої акрилової полімеризації. Це не просто «панчоха», а композит, здатний виживати там, де плавиться алюміній.

Технічні можливості високотемпературних рукавів HFG:

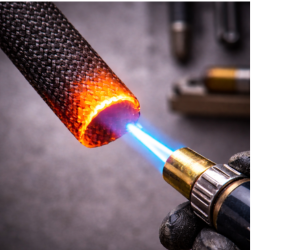

• Постійне нагрівання: до +650°C без втрати гнучкості та міцності.
• Аварійні піки: короткочасно витримує до +1120°C, виграючи час для спрацьовування захисту.
• Механічна стійкість: акрилове просочення захищає скло від стирання та вібрацій, працює як амортизатор.
• Чистота монтажу: просочення «замикає» волокна — менше пилу та свербіння при встановленні.
• Зберігає властивості роками: HFG не кришиться, не дубіє і не втрачає просочення навіть після 5 років експлуатації в промислових умовах. Обплетення зберігає гнучкість і щільність плетіння, не потребуючи заміни при плановому обслуговуванні.

Це рішення для жорстких умов: від колекторів спортивних автомобілів до печей скляних заводів. HFG не боїться контакту з оливами, паливом і розчинниками, що робить його ідеальним для захисту магістралей у моторних відсіках.

Навіщо потрібне самозатухання у термозахисному обплетенні HFG

У зонах з високим ризиком займання HFG виконує роль пасивного вогнетриву. Сама по собі вона не горить і, що ще важливіше, не передає полум'я далі по трасі. У разі локальної пожежі обплетення ізолює кабель, не даючи йому стати «ґнотом».

Додаткові захисні властивості:

• Нульове вологопоглинання: вода не проникає у структуру волокон, запобігаючи корозії кабелю всередині захисту.
• Хімічна інертність: матеріал не вступає в реакцію з антифризами, гальмівними рідинами та гідравлікою.
• УФ-стабільність: обплетення можна використовувати під прямими сонячними променями — воно не вигорає і не тріскається.
• Діелектрична міцність: скловолокно є чудовим ізолятором, що знижує ризик витоку струму при пошкодженні основної ізоляції жили.

Коефіцієнт вбирання вологи у HFG становить лише 0,01%. Це критичний показник для обладнання на відкритому повітрі, морських систем та установок із ризиком утворення конденсату.

Для яких завдань варто купити високотемпературне обплетення HFG

Доступність HFG як повноцінного аналога дорогих брендів знімає головний бар’єр при проєктуванні — економію на безпеці. Якщо раніше захист ставили тільки на «найгарячіший метр» через його ціну, то тепер високотемпературний контур можна закладати в усі вузли, де є найменший ризик теплової деградації.

У реальній експлуатації HFG показує найкращі результати в зонах із комбінованим навантаженням:

1. Металургія та ливарне виробництво

Тут обплетення захищає гнучкі шланги охолодження та кабелі датчиків не лише від фонового жару печей, а й від випадкових бризок розплаву. На відміну від голих склотканин, акрилове покриття HFG дозволяє окалині скочуватися з поверхні, не пропалюючи структуру.

2. Автомобільний сектор та спецтехніка

Критична зона — це все, що знаходиться в радіусі 15–20 см від випускної системи. Ізоляція дротів лямбда-зондів, стартерів та датчиків ABS у цій зоні без захисту швидко «дубіє» та тріскається від вібрації. HFG зберігає їхню гнучкість навіть при постійному сусідстві з розпеченим колектором.

3. Енергетика та ГПУ

Газопоршневі та дизельні генератори працюють у режимі 24/7, створюючи стабільно високий тепловий фон у закритих кожухах. Захист проводки керування в таких установках — це страхування від помилкових спрацювань автоматики та позапланової зупинки генерації.

4. Хімічна промисловість

У зонах реакторів та паропроводів висока температура часто поєднується з агресивними парами. HFG інертна до більшості реагентів, що запобігає хімічному руйнуванню ізоляції кабелів під впливом жару.

5. Нафтогазова галузь

На бурових, насосних та компресорних станціях обплетення захищає лінії керування та живлення в умовах різких температурних стрибків, постійних вібрацій та контакту з ПММ. HFG витримує забруднення паливом, охолоджувальними рідинами та гідравлікою, зберігаючи герметичність і форму навіть при тривалій експлуатації в полі.

Завдяки стабільній геометрії та щільному плетінню, HFG зручно монтувати на прямі ділянки траси — особливо при збиранні на столі, до встановлення роз’ємів та фітингів. При акуратному прокладанні її також можна застосовувати для захисту вже змонтованих ліній, якщо на кабелі немає різких потовщень. Головне — правильно підібрати діаметр з урахуванням допустимого розширення та запасу за довжиною.

Технічний паспорт та експлуатаційні ліміти HFG

Для проєктування важливі підтверджені дані. Обплетення HFG пройшло випробування за міжнародними стандартами, що підтверджують його статус повноцінної заміни преміальним брендам.

Таблиця характеристик високотемпературного обплетення HFG

Реальна економія: коли HFG вигідніше за брендові рішення

Головний козир HFG — це співвідношення ціни термозахисту та живучості. В умовах серійного виробництва або планового обслуговування обладнання переплата «за ім’я» часто стає невиправданою розкішшю.

Чому HFG виграє з точки зору економіки:

• Зниження бюджету без втрати класу захисту. Характеристики обплетення відповідають вимогам більшості високотемпературних застосувань у промисловості.
• Масштабованість. Низька вартість метра дозволяє захистити не лише «гарячі точки», а й усю трасу цілком, створюючи подвійний запас міцності.
• Мінімум відходів. Завдяки стабільній геометрії та рівному зрізу HFG зручно нарізати за місцем, без обриву волокон та перевитрати матеріалу.
• Уніфікація. Обплетення підходить для захисту як електрики, так і гідравліки, що дозволяє скоротити номенклатуру закупівель.

Для тих, хто звик рахувати гроші, це можливість впровадити високі стандарти безпеки навіть у ті вузли, які раніше залишалися незахищеними через дорожнечу матеріалів.

Де HFG — оптимальне рішення, а де потрібен інший клас захисту

Обплетення HFG закриває до 90% завдань високотемпературного захисту в промисловості. Воно розраховане на роботу в зонах стабільного жару, з вібрацією, пилом, оливами та механічним зносом — і при цьому дає відчутну економію. Але є сценарії, де його можливостей буде недостатньо.

Коли високотемпературне обплетення HFG не підійде:

• Прямий контакт із відкритим полум'ям. У таких зонах краще працюють силіконові або керамічні рукави, розраховані на витримку полум'я та різкі температурні стрибки.
• Жорсткі вимоги щодо сертифікації. Якщо проєкт підпадає під стандарти FAA, EN 45545 або інші авіаційні та транспортні норми, потрібен термозахист із відповідною сертифікацією.
• Максимальна вогнестійкість в аварійних умовах. При пожежі, особливо при обваленні кріплень або навантаженні на трасу, потрібні силіконові або армовані системи, які зберігають форму та утримують кабелі.

Для перелічених завдань розгляньте силіконові обплетення SFG — доступну альтернативу відомій серії FIA. Докладніше про них ми розповідали у цій статті.

Як правильно підібрати діаметр HFG під кабельний джгут

На відміну від термоусадки, обплетення HFG працює за принципом «ножиць»: збільшення діаметра неминуче призводить до скорочення довжини. Для інженера це означає, що вибір розміру — це пошук балансу між щільністю посадки та технологічним запасом для проходження роз'ємів. Якщо обрати занадто вузьке обплетення, його буде неможливо натягнути на фітинги, а надмірно широке — бовтатиметься, знижуючи ефективність теплового бар'єра.

При розрахунку довжини та діаметра термообплетення враховуйте наступне:

1. Коефіцієнт розширення: Обплетення HFG має щільне плетіння, тому його реальне розширення становить близько 25–30% від номінального діаметра. Важливо: при досягненні максимального діаметра довжина відрізка скорочується на 20–25%.
2. Проходження через перешкоди: Якщо на кабелі вже змонтовано роз'єм, орієнтуйтеся на його габарити. У максимально розтягнутому стані внутрішній діаметр обплетення має бути на 2–3 мм більшим за найширшу частину фітинга або штекера.
3. Щільність посадки: Обплетення не повинно сидіти на кабелі «в натяжку». Ідеальний варіант — коли між захистом і джгутом залишається невеликий зазор. Це створює додатковий повітряний прошарок, який працює як основний теплоізолятор.
4. Запас на вигин: У місцях поворотів траси обплетення має сидіти вільно. Якщо воно натягнуте по діаметру до межі, при вигині плетіння «розкривається», створюючи просвіти, крізь які проникає променисте тепло.
5. Розрахунок метражу: Враховуючи усадку за довжиною під час натягування, замовляйте на 15–20% більше матеріалу, ніж фактична довжина ділянки, що захищається, за кресленням.

Перед тим як замовити термообплетення, ви завжди можете звернутися до нас за безкоштовною консультацією. Особливо якщо плануються великі або регулярні закупівлі — для них у нас передбачено спеціальний оптовий прайс. Доставка товарів здійснюється по всій Україні, включаючи Київ, Харків, Дніпро, Львів та Одесу.
