Як передати відео та дані на кілометри без втрати якості з оптичними подовжувачами

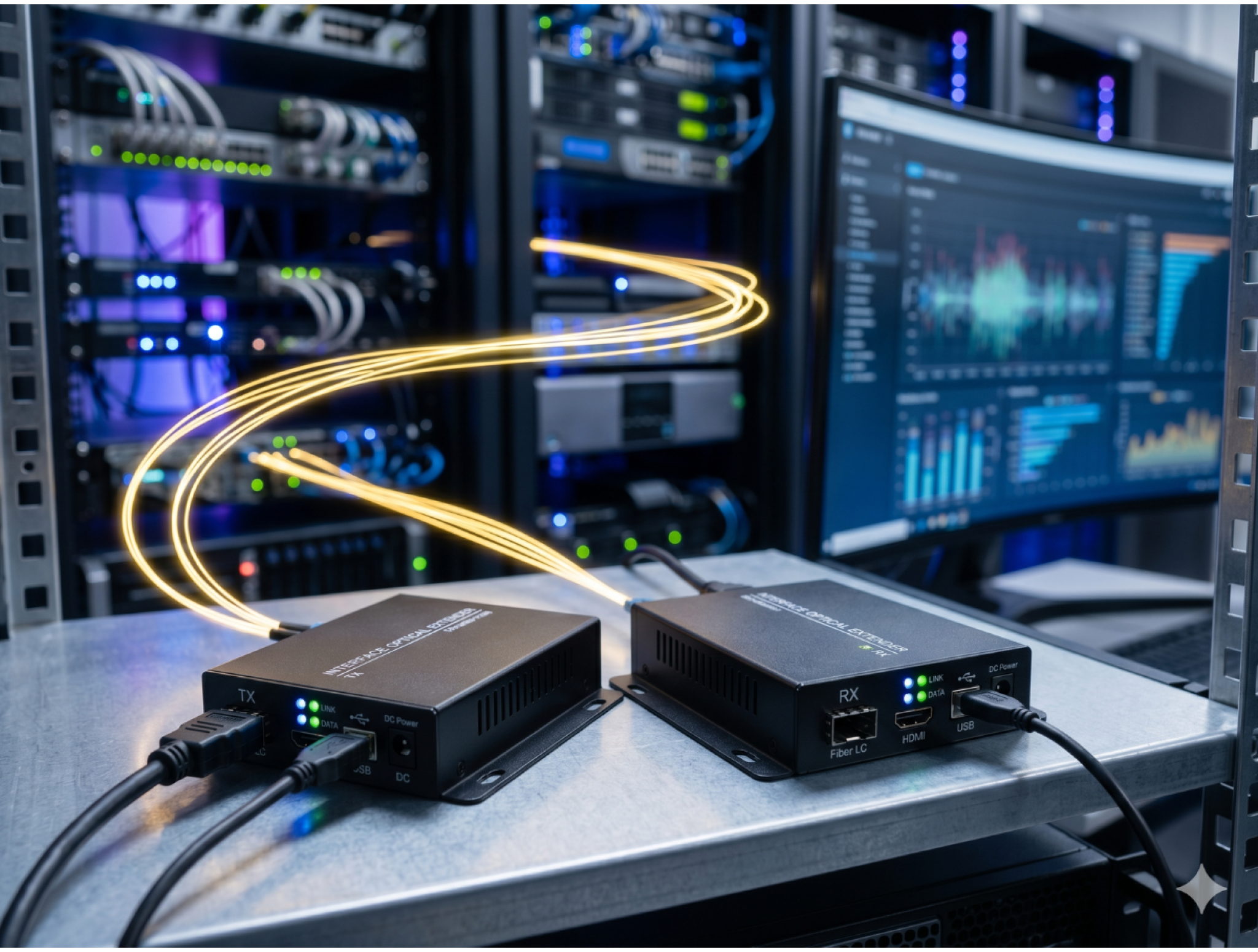

Оптичний подовжувач — це комплект із двох невеликих пристроїв, передавача та приймача, який дозволяє з'єднати техніку на величезних відстанях. Якщо звичайний кабель HDMI або USB перестає працювати вже через 5–10 метрів, то ці пристрої перетворюють електричний сигнал на світло і відправляють його тонким оптичним волокном. На іншому кінці відбувається зворотне перетворення, і ваш монітор або комп'ютер навіть не помічають, що джерело сигналу знаходиться в іншій будівлі.

Це незамінне рішення, коли потрібно винести шумне обладнання в серверний зал, передати якісну картинку на вуличний екран або захистити зв'язок від потужних перешкод у заводському цеху. При цьому важливо розуміти: оптика не робить сигнал «магічним», вона лише змінює середовище його розповсюдження, додаючи свої вимоги до чистоти з'єднань і бюджету потужності.

Переваги оптичних подовжувачів перед мідними кабелями

Головна цінність таких пристроїв полягає в самій фізиці світла: фотони, на відміну від електронів, практично не втрачають енергію при русі скляним волокном. Це відкриває можливості, які недоступні класичним мідним дротам, якими б дорогими і товстими вони не були. Ви отримуєте не просто «довгий кабель», а захищений канал зв'язку, який працює передбачувано незалежно від того, що відбувається навколо. Оптика забезпечує чистоту передачі даних, недоступну для будь-яких мідних рішень, особливо в умовах сучасних офісів та виробництв, переповнених електронікою.

Головні причини обрати оптоволокно для передачі високоякісного сигналу:

1. Колосальна дальність передачі. Ви можете транслювати відеосигнал або дані на відстані до 300 метрів багатомодовим і до 40 кілометрів одномодовим волокном без втрати чіткості.
2. Практично повний імунітет до перешкод. Світловий сигнал ігнорує роботу потужних електродвигунів, трансформаторів і радіостанцій, що гарантує відсутність «снігу» на екрані та помилок у даних.
3. Надійна гальванічна розв'язка. Оскільки скло не проводить струм, ваші пристрої фізично ізольовані один від одного, що рятує порти від вигорання при стрибках напруги або грозі.
4. Висока інформаційна безпека. Зняти сигнал з оптичного волокна без фізичного втручання в лінію вкрай важко, що істотно знижує ризики витоку даних.
5. Мінімальні затримки передачі. Сучасні чипсети в приймачах-передавачах забезпечують миттєвий відгук, що критично важливо для управління обладнанням у реальному часі.
6. Компактність і мала вага. Оптичний шнур у кілька разів тонший за найякісніший мідний кабель, його набагато простіше протягувати через вузькі кабель-канали та гофри.

При проєктуванні траси завжди враховуйте, що оптичне волокно потребує дбайливого поводження: його не можна згинати під гострим кутом, оскільки скло всередині може просто тріснути. Намагайтеся робити плавні петлі при укладанні запасу кабелю, щоб уникнути зайвого загасання світла на вигинах траси. Також завжди закладайте в проєкт пару запасних волокон: прокладання багатожильного кабелю коштує майже стільки ж, скільки двожильного, але дає вам страховку на випадок пошкодження основної лінії.

У яких випадках краще купити звичайний мідний кабель

Попри всі переваги, оптика — це технічно складне рішення, яке потребує кваліфікованого монтажу та дбайливої експлуатації. В інженерній практиці важливо не переплачувати за надлишкові функції, якщо завдання можна вирішити простіше і дешевше. Чесний підхід до проєктування завжди передбачає вибір того інструменту, який буде достатнім для завдання, без зайвої «позолоти». Якщо ваша ситуація дозволяє обійтися міддю, це часто буде більш розумним і ремонтопридатним варіантом.

Ситуації, де використання оптоволокна буде невиправдано дорогим або незручним:

• Дистанції до 10–15 метрів. На таких відстанях якісний пасивний кабель буде надійнішим і дешевшим, оскільки в ньому немає електроніки, здатної зависнути.
• Відсутність джерел сильних перешкод. Якщо ваша траса проходить у звичайному офісі подалі від силових щитів, стандартна екранована кручена пара впорається з передачею сигналу.
• Тимчасові або мобільні інсталяції. Оптика вкрай не любить постійних перегинів; якщо вам потрібно щодня розмотувати кабель на виставці, мідь прослужить набагато довше.
• Вкрай обмежений бюджет. Активне обладнання та послуги зі зварювання волокна коштують дорого, тому при дефіциті коштів краще розглянути проміжні підсилювачі на міді.

Оптика потребує ідеальної чистоти: найменша пилинка на конекторі може заблокувати проходження променя. Якщо умови експлуатації передбачають сильне забруднення (наприклад, на будівництві або у відкритому цеху) і у вас немає можливості забезпечити герметичність роз'ємів, звичайний дріт може виявитися більш живучим рішенням. Якщо ви все ж вирішили ставити оптику в пильному місці, обов'язково використовуйте спеціальні захисні кожухи та герметичні прохідні адаптери.

Як вибрати оптичний подовжувач за типом архітектури

Вибір між готовим активним кабелем і модульною системою зі змінними блоками визначає, наскільки легко вам буде обслуговувати мережу в майбутньому. Кожна архітектура має свої плюси, але для професійних завдань частіше вибирають ті варіанти, які дозволяють замінити пошкоджений елемент без демонтажу всієї траси. Професійний підхід передбачає вибір рішення, яке забезпечить максимальну живучість інфраструктури при розумних витратах.

Порівняльна таблиця характеристик AOC-кабелів та модульних оптичних систем

Для дому або невеликої переговорної найчастіше обирають AOC-кабелі через їхню простоту та естетичний вигляд: вони виглядають як звичайний дріт. Однак у промисловості або медицині ми наполегливо рекомендуємо використовувати модульні або SFP-системи: це дозволяє закласти в стіни недороге волокно, а дорогу активну частину залишити зовні для швидкої заміни. Якщо ви використовуєте SFP-системи, намагайтеся купувати модулі того ж виробника, що й сам подовжувач, щоб уникнути проблем із сумісністю прошивок.

Чому зникає сигнал і які інтерфейсні функції втрачаються

Подовжувач не «прозорий» для всіх функцій інтерфейсу: активна електроніка часто вносить свої корективи в протоколи обміну даними. На практиці ви можете зіткнутися з втратою специфічних функцій, які є критичними для вашого завдання, навіть якщо «картинка є». Це відбувається тому, що сучасні інтерфейси — це не просто потік даних, а складний діалог між пристроями, який легко порушити.

Часті технічні обмеження при передачі HDMI та USB через оптоволокно:

• HDMI та DisplayPort. Багато моделей не підтримують HDR, колірне субдискретизування 4:4:4 або частоту 120 Гц; також часто виникають конфлікти із захистом HDCP та даними EDID монітора. Детальніше про те, як краще подовжити сигнал HDMI, ми розповідали в цій статті.
• USB-периферія. Ізохронні пристрої (веб-камери, аудіокарти) вкрай чутливі до тремтіння затримки (джиттеру), що може викликати «фризи» відео або заїкання звуку.
• Ланцюжки USB. Існує жорстке обмеження щодо кількості каскадованих хабів усередині системи, через що частина пристроїв у довгому ланцюжку може просто не визначитися.
• RS232/485. Можуть виникати проблеми через мікропаузи в передачі команд, що критично для старого промислового обладнання, яке очікує відгуку миттєво.
• RS485 Half-duplex. У дешевих конвертерах часто некоректно реалізовано перемикання напрямків передачі, через що частина даних у двопровідних мережах втрачається.

Обов'язково перевіряйте документацію на предмет підтримки «чесного» 4K без внутрішнього стиснення, якщо ви плануєте працювати з графікою або текстом. Використання стиснення може бути непомітним у фільмах, але на кресленнях воно проявляється у вигляді неприємних ореолів. Також зверніть увагу на підтримку зворотного аудіоканалу (ARC) і команд керування (CEC) у відеоподовжувачах, якщо ви плануєте використовувати один пульт для всієї системи.

Особливості передачі промислових інтерфейсів RS232 та RS485 по оптиці

У заводських умовах та системах автоматизації послідовні порти RS232 та RS485 досі залишаються основою керування. Оптика тут вирішує найгострішу проблему: вигорання портів через різницю потенціалів між цехами, підключеними до різних підстанцій. Використання світла дозволяє об'єднати обладнання в єдину мережу на величезних площах, гарантуючи, що кожна команда дійде до верстата без спотворень. Тут не так важлива швидкість, як надійність і чистота каналу.

Основні плюси застосування оптичних конвертерів на заводах та в автоматизації:

1. Гальванічна розв'язка. Це головний козир: ви повністю виключаєте протікання струмів кабелем зв'язку, що рятує контролери під час аварій в електромережі.
2. Мінімальні вимоги до швидкості. Оскільки RS-інтерфейси працюють на низьких швидкостях, затримки від конвертерів для них практично непомітні й не впливають на роботу.
3. Топологія Multi-drop. Для RS485 важливо вибирати подовжувачі, що підтримують роботу кількох пристроїв на одній лінії, щоб не тягнути окреме волокно до кожного датчика.
4. Надійність зв'язку. В умовах роботи зварювальних апаратів або потужних пресів оптика стає єдиним способом передати команду «стоп» без перешкод.

Під час налаштування таких систем важливо правильно встановити швидкість передачі (Baud Rate) на обох кінцях лінії. Якщо ваш подовжувач не підтримує автоматичне визначення швидкості, будь-яка помилка в налаштуваннях перетворить дані на «кашу». Для критично важливих систем керування рекомендуємо використовувати дубльовані оптичні лінії, щоб у разі обриву одного кабелю контроль над виробництвом не був втрачений ні на секунду.

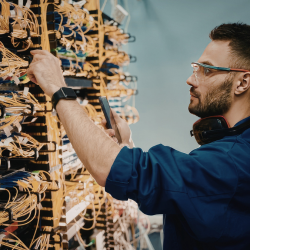

Як розрахувати оптичний бюджет потужності лінії зв'язку

Щоб ваша оптична лінія працювала надійно, ви повинні оперувати конкретними числами, а не здогадками. У кожного оптичного подовжувача є «бюджет потужності»: це різниця між тим, скільки світла видає передавач, і тим, скільки мінімум має «побачити» приймач. Якщо втрати в кабелі та на роз'ємах перевищать цей бюджет, сигнал буде постійно зникати або не з'явиться зовсім.

Стандартні значення загасання сигналу та правила розрахунку для волокна OM3 і OS2:

• Загасання у волокні OM3 (багатомод): близько 3 дБ на кожен кілометр шляху; це хороший вибір для трас усередині однієї будівлі.
• Загасання у волокні OS2 (одномод): лише близько 0,4 дБ на кілометр; ідеальний варіант для зв'язку між корпусами або цехами.
• Втрати на конекторі (роз'ємі): кожне механічне з'єднання (LC або SC) в середньому віднімає від 0,3 до 0,5 дБ потужності.
• Запас на деградацію: професіонали завжди закладають 2–3 дБ резерву на випадок старіння лазера або появи пилу в роз'ємах з часом.
• Струм USB на приймачі: переконайтеся, що блок видає чесні 500 мА для USB 2.0 або 900 мА для USB 3.0, інакше периферія постійно «відвалюватиметься».

Додайте довжину траси (у кілометрах) до втрат на всіх роз'ємах і додайте запас. Якщо отримана цифра менша за бюджет вашого пристрою (зазвичай це 6–12 дБ для відеоподовжувачів), система працюватиме стабільно. Якщо ви плануєте використовувати багато патч-панелей, пам'ятайте: кожна з них — це два додаткових роз'єми та мінус 1 дБ з вашого бюджету потужності.

Що робити, якщо оптичний подовжувач не працює

Якщо після монтажу на моніторі чорний екран або периферія не визначається, не поспішайте міняти блоки: в оптиці більшість проблем пов'язана з фізикою лінії. Оптика або працює ідеально, або не працює зовсім, що суттєво спрощує пошук несправності, якщо діяти за алгоритмом. Більшість скарг на «погане обладнання» насправді виявляються наслідком неуважності або ігнорування чистоти.

Типові ознаки несправностей та швидкі способи їх самостійного усунення:

• Сигнал відсутній повністю. Перевірте полярність: у двоволоконних системах дуже часто плутають місцями роз'єми TX (передача) та RX (прийом).
• Мерехтіння відео або «сніг». Це класична ознака брудних контактів або недостатнього запасу потужності; очистіть торці волокна спеціальною серветкою.
• USB-пристрої відключаються. Швидше за все, перевищено допустимий струм споживання або виникли критичні затримки; спробуйте використовувати хаб із зовнішнім живленням на приймачі.
• Низька роздільна здатність або викривлення кольорів. Ознака конфлікту даних EDID; спробуйте примусово «навчити» передавач параметрам монітора, якщо така функція є.
• Періодичні зависання. Перевірте блоки живлення: дешеві адаптери часто видають нестабільну напругу, що критично для активної оптичної логіки.

Для професійної діагностики найкраще використовувати спеціалізовані тестери оптичної потужності. Якщо їх немає під рукою, спробуйте замінити оптичний патч-корд на завідомо справний. Пам'ятайте: лазерне випромінювання багатьох подовжувачів невидиме і небезпечне для зору, тому ніколи не дивіться у відкритий порт пристрою або в торець підключеного кабелю.

Реальні приклади застосування оптоволоконних подовжувачів

Щоб краще зрозуміти користь технології, варто поглянути на реальні приклади, де жодні інші кабелі просто не впораються. У цих сценаріях оптика виступає як надійний фундамент, що забезпечує виживаність системи в критичних умовах. Кожна з цих сфер висуває свої жорсткі вимоги, які ви можете задовольнити лише за допомогою світлового середовища передачі даних.

Практичні завдання, де мідний кабель не справляється з передачею відео та даних:

• Медицина (операційні зали). Завдання: винесення шумних системних блоків за межі стерильної зони при збереженні 4K-картинки. Результат: повна тиша та відповідність нормам електробезпеки.
• ВПК та UAV (керування БПЛА). Завдання: передача відео з приймальних антен на командний пост на відстані 500 метрів. Результат: захист обладнання від потужних перешкод радарів та прихованість траси.
• Виробництво (керування верстатами). Завдання: прокидання інтерфейсів RS485 та USB між цехами з різним живленням. Результат: відсутність помилок у коді керування через різницю потенціалів та наведення.
• Авіація (випробувальні стенди). Завдання: збір телеметрії з датчиків двигунів в умовах екстремальних вібрацій. Результат: точні дані в реальному часі без спотворень від систем живлення.

У кожному з цих випадків інженери обирали модульні рішення із запасом потужності, що дозволяло оперативно масштабувати систему. Наприклад, при апгрейді відеокамер не довелося перекладати кабелі — достатньо було замінити лише кінцеві блоки подовжувачів. Це доводить, що правильне планування на етапі вибору архітектури економить величезні кошти в майбутньому.

Ризики при монтажі та правила експлуатації оптоволоконного кабелю

Попри всі свої переваги, оптика вимагає культури поводження, відмінної від роботи з міддю. Скло — це крихкий матеріал, а електроніка завжди виділяє тепло, що потрібно враховувати при монтажі в закритих нішах. Важливо пам'ятати, що затримка в оптичних подовжувачах все ж присутня: вона виникає не у волокні, а на етапі кодування сигналу, і для дуже чутливого обладнання це може бути критично.

Базові вимоги до обслуговування оптичної системи для її довгої роботи:

• Крихкість волокна: мікротріщина всередині кабелю може не переривати сигнал повністю, але створювати невловимі помилки, які вкрай складно діагностувати.
• Вимоги до чистоти: ніколи не торкайтеся торців роз'ємів руками та не залишайте їх відкритими без захисних ковпачків навіть на п'ять хвилин.
• Складність ремонту: для відновлення перебитого волокна потрібен спеціаліст зі зварювальним апаратом, тому захищайте кабель гофрою в небезпечних місцях.
• Безпека зору: лазерне випромінювання багатьох подовжувачів невидиме та небезпечне; ніколи не дивіться у відкритий порт пристрою або в торець підключеного кабелю.

При прокладанні завжди залишайте «сервісну петлю» кабелю (запас 2–3 метри) біля кожної точки підключення. Оптика найчастіше ламається саме в місці входу в роз'єм, і цей запас дозволить вам переварити конектор або перенести обладнання без заміни всієї багатометрової траси. Крім того, тримайте в арсеналі «червоний ліхтарик» (VFL-тестер) — це копійчаний інструмент, який дозволяє миттєво побачити місце перелому волокна прямо крізь оболонку, що економить години діагностики при пошуку «невидимих» пошкоджень.

Який оптичний подовжувач купити для різних завдань та приміщень

Оптичні подовжувачі — це потужний інструмент, який при грамотному підході вирішує всі питання дистанції та завадостійкості. Однак універсального приладу не існує: вибір типу рішення завжди має залежати від конкретного завдання та умов експлуатації.

Рекомендовані типи оптичних рішень для дому, офісу та складних промислових мереж:

• Домашній кінотеатр або проста переговорна. Використовуйте HDMI AOC. Мінімальні вимоги: повна підтримка HDMI 2.0 (18 Гбіт/с) та протоколу захисту HDCP 2.2. Це рішення «увімкнув і забув», що не потребує налаштування та зайвих коробок.
• Професійна студія або офісна будівля. Оптимальний вибір — модульні бокси з патч-кордами OM3/OM4. Мінімальні вимоги: прозора передача EDID та можливість подачі зовнішнього живлення на стороні приймача.
• Промисловий об'єкт або зв'язок між будівлями. Використовуйте системи на базі SFP-модулів та одномодового волокна (OS2). Мінімальні вимоги: металевий корпус блоків для тепловідведення, розширений температурний діапазон та підтримка дубльованих ліній зв'язку.
• Складні розподілені мережі (багато джерел — багато екранів). Розглядайте рішення AV over IP по оптиці. Мінімальні вимоги: керовані гігабітні комутатори з SFP-портами та підтримка протоколів стиснення із затримкою менше 30 мс.

Мінімальною вимогою до будь-якого типу обладнання є наявність стабільного та якісного блока живлення. Дешеві адаптери без фільтрації завад — це найчастіша причина нестабільності оптичних систем, яку вкрай складно діагностувати.

Поради інженерів щодо проєктування кабельних трас

Обираючи обладнання, виходьте з принципу необхідної достатності, але ніколи не економте на якості кабельної траси та чистоті з'єднань. Помилка на етапі вибору обладнання або типу волокна обходиться значно дорожче, ніж виправлення вже після того, як ремонт на об'єкті закінчено і кабелі замуровані.

Головні правила підбору обладнання та архітектури перед початком монтажних робіт:

• Якщо параметри траси складні (безліч проміжних з'єднань, велика довжина, сильні електромагнітні перешкоди) — підбір рішення повинен базуватися виключно на математичному розрахунку оптичного бюджету.
• Якщо дистанція понад 50–100 метрів — одразу розглядайте оптику як основний варіант, не намагаючись «витягнути» сигнал міддю.
• Якщо критична відмовостійкість системи — закладайте модульні прилади з резервним волокном.
• Якщо бюджет сильно обмежений, а дистанція не перевищує 15 метрів — залишайтеся на якісній міді, це буде надійніше.

Правильно спроєктована оптична система працюватиме десятиліттями, дозволяючи вам змінювати лише кінцеві блоки при переході на нові стандарти передачі даних. Помилка під час вибору сьогодні — це гарантовані проблеми завтра. Ключові параметри для вашого вибору: тип інтерфейсу, необхідна роздільна здатність, реальна довжина траси та кількість проміжних з'єднань.
