Сім причин обрати полегшені кабельні котушки замість металевих

Якщо ви щодня тягаєте кабелі по об'єктах, піднімаєте їх сходами, вантажите в машину, то точно знаєте одну просту річ: вони самі по собі важкі. А якщо вони намотані на металевий барабан, то вага стає зовсім відчутною.

Ось тут і стануть у пригоді полегшені кабельні котушки. На відміну від звичайних металевих, вони виготовлені з сучасних міцних матеріалів. Робоче навантаження зберігається, а переносити та перевозити дроти стає набагато простіше.

У цій статті ми розберемося, чим легкі кабельні котушки відрізняються від звичайних, у яких випадках вони дійсно виручають і що слід враховувати під час вибору.

Що таке полегшена кабельна котушка і в чому її реальна користь

Це професійна система зберігання кабелів, де вага знижена завдяки використанню ударостійких еластомерів (спецгуми) та композитів замість важкої сталі. Конструкція при цьому залишається стандартною: посилений барабан, рама з ручкою, гальмо та панель для виведення роз'ємів. Більше про те, з чого складаються котушки, ви можете дізнатися в нашій минулій тематичній статті. Сьогодні ж обговоримо плюси саме легких моделей.

7 причин перейти з металевих котушок на полегшені:

1. Мінімум «мертвої» ваги. Коли потрібно тягнути на собі кілька бухт по 100 метрів, економія на вазі самих барабанів дозволяє взяти більше кабелю або просто зберегти сили.
2. Живучість при ударах. На відміну від металу, який після падіння гнеться і блокує обертання, спецгума пружинить. Котушка зберігає геометрію, навіть якщо її кидають у кузов або випадково упускають на бетон.
3. Робота без повного розмотування. Глуха центральна панель дозволяє врізати роз'єми прямо в барабан. Котушка стає активним вузлом комутації: розмотали скільки потрібно, увімкнулися в панель — і лінія працює.
4. Зручність у спеку та мороз. Композит не розжарюється на сонці і не леденіє, як сталь. З такою котушкою комфортно працювати голими руками при -20°C — пальці не примерзають до рами.
5. Захист кабелю та конекторів. Матеріал не іржавіє і не має гострих відколів. Гладкі краї фланців не перетирають ізоляцію, а роз'єми можна сховати всередині барабана, захищаючи їх від ударів під час перевезення.
6. Швидкість на виїздах. Завдяки малій вазі та правильному балансуванню котушку простіше швидко розгорнути, зафіксувати й так само швидко змотати поодинці.

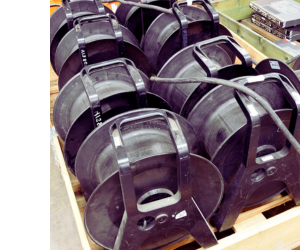

7. Компактне зберігання. Полегшені моделі простіше закидати на верхні полиці стелажів або кріпити у фургоні.

Однак потрібно розуміти, що полегшені котушки мають обмеження. Вони бояться відкритого вогню та іскор від зварювання, а при екстремальних навантаженнях і морозах нижче -35°C ризик деформації або відколу вищий, ніж у товстостінної сталі. Але для інтенсивної мобільної роботи, коли важливі швидкість монтажу, витривалість обладнання та цілісність спини, вони без сумніву виграють.

Як обрати полегшену кабельну котушку за маркуванням

Зазвичай котушки маркуються стандартними індексами, які використовують майже всі великі виробники. Такі позначення як SO, MFK або RM — це, по суті, технічний код, який одразу каже, чи підійде конкретна модель під ваші завдання.

Що означає маркування на кабельних котушках:

• Open — базова комплектація. Просто рама та порожній барабан без центральних панелей. Найлегший і найдешевший варіант для простого зберігання кабелю «навалом».

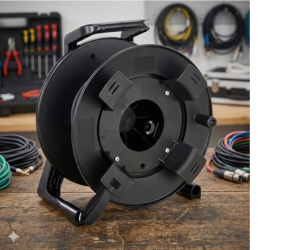

• SO (Solid) — знімна глуха панель (диск) у центрі. Ідеально підходить для самостійного врізання будь-яких роз'ємів (220В, XLR, BNC) або монтажу електроніки. Корпус — діелектрик, тому встановлювати розетки безпечно.
• MFK (Hinged Door) — версія з відкидним лючком на защіпці. Дозволяє вивести «внутрішній» кінець кабелю назовні для підключення, поки решта бухти змотана. При цьому всі штекери захищені всередині барабана під час перевезення.
• KD (Cable Discharge) — наявність штатного отвору в самій маточині (барабані). Через нього кабель виходить ізсередини на центральну панель до розеток. Якщо цього індексу немає, барабан може бути «глухим», і його доведеться свердлити самостійно.
• RM (Auxiliary Spool) — модель з додатковим зовнішнім фланцем («вухом» збоку). На нього намотується короткий ввідний «хвіст» (2–5 метрів). Це дозволяє розмотувати основну лінію, коли ввід уже підключений до пульта або щитка.
• W (Winding Guide) — вбудована напрямна скоба. Допомагає вкладати кабель рівно «виток до витка», щоб він не лягав горбом і не випадав за краї фланців.
• Parking brake (Locking brake) — стоянкове гальмо. Механічний фіксатор, який намертво затискає барабан. Без нього котушка буде мимовільно розмотуватися в багажнику або під час перенесення в руках.
• R (Wheels) — наявність коліс на рамі. Зустрічається на великих моделях (типу GT 450), які фізично важко нести в руках при повному завантаженні.

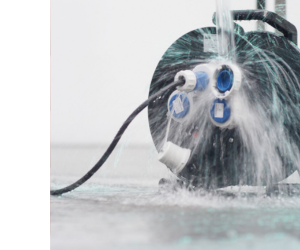

• IP44 / IP67 — індекс пиловологозахисту. Якщо котушка йде з попередньо встановленими розетками, це маркування є обов'язковим. IP44 захищає від бризок, а IP67 дозволяє працювати під проливною зливою або у сильному бруді.
• WD (Water-Dense / Water-Resistant) — спеціальне виконання центральної панелі або заглушок. У таких моделях використовуються прогумовані ущільнювачі по периметру диска, щоб вода не потрапляла всередину барабана до контактів.
• S (Spring-loaded cover) — підпружинені кришки на розетках. Вони самі зачиняються, коли ви виймаєте вилку, захищаючи гнізда від потрапляння вологи та піску.

Комбінація цих індексів визначає підсумкову конфігурацію та можливості комутації барабана. Наявність KD та SO перетворює котушку на активну панель керування, де роз'єми жорстко зафіксовані в центрі. Опції MFK та RM вирішують проблему роботи з уже оконеченими лініями (з роз'ємами), дозволяючи виводити «хвіст» кабелю назовні без повного розмотування всієї бухти. Маркування W та Parking brake відповідають за механіку — стабільність барабана при транспортуванні та щільність укладання витків.

Скільки вміщують кабельні котушки різних діаметрів

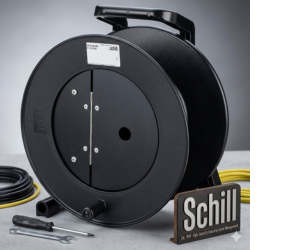

Усі міжнародні маркування кабельних котушок (SO, MFK, RM) походять від німецької компанії Schill. Саме вони у 70-х першими перейшли від металу до пластику, а згодом розробили серію GT із синтетичного каучуку (Hard Rubber). Це був прямий запит від мовних компаній, яким потрібні були барабани, що не лопаються на морозі та не гнуться при падінні з фургона.

Чому серію GT вважають однією з найкращих серед полегшених котушок у світі:

• Матеріал Hard Rubber. Це не просто пластик, а еластомер. Якщо на котушку наїде автомобіль, вона спрацює як пружина і поверне форму. Вона не іржавіє, не проводить струм і не крижаніє — працювати голими руками при -20°C цілком реально.
• Конструкція рами. Центр ваги намотаного кабелю зміщений до руків'я. Це дозволяє збалансувати вагу, щоб котушку не розгойдувало під час перенесення.
• Універсальність. Саме в серії GT реалізовані всі типи панелей: від порожніх Open до моделей з лючками MFK та заглушками SO під індивідуальне врізання роз'ємів.

Щоб не помилитися з розміром, потрібно співвідносити діаметр барабана з товщиною та довжиною вашого кабелю. Ось параметри найпопулярніших моделей Schill GT:

При виборі кабельної котушки завжди закладайте запас у 15–20% за об'ємом. У польових умовах кабель ніколи не вкладається ідеально щільно, тому вільне місце на барабані необхідне, щоб кабель не випадав за краї при швидкому змотуванні.

Перед тим як замовити полегшену котушку, ви можете звернутися до нас за безкоштовною консультацією. Ми порадимо оптимальну модель під ваші завдання та забезпечимо швидку відправку товару до Києва, Львова, Одеси, Дніпра, Харкова та інших міст України.

FAQ

Чи можна вмонтувати розетки в кабельну котушку?

Так, для цього використовуються моделі з маркуванням SO (Solid) — у них глуха центральна панель. У такий барабан можна врізати від 1 до 4 стандартних розеток (220В), роз'єми XLR або BNC. Корпус зі спецгуми або композиту є діелектриком, тому монтаж розеток у нього безпечніший, ніж у метал.

Як розрахувати місткість кабельної котушки?

Щоб дізнатися, скільки дроту влізе на барабан, використовуйте формулу: L = (V × 0.8), де V — теоретичний об'єм, а 0.8 — коефіцієнт, що враховує нещільне ручне намотування. Завжди залишайте 15–20% вільного простору.

Що краще: металева чи пластикова котушка для кабелю?

Вибір залежить від умов експлуатації. Металева котушка міцніша на залом, але важча і схильна до корозії. Полегшена котушка з ударостійкого полімеру або спецгуми виграє у вазі (легша у 2 рази), не проводить електричний струм і не гнеться при ударах.

Яка котушка не тріскається на морозі?

Для роботи при температурах нижче -20°C обирайте моделі з синтетичного каучуку (Hard Rubber) або армованого композиту. Звичайний дешевий пластик стає крихким на холоді, тоді як спецгума зберігає еластичність до -35°C}.

Навіщо на кабельній котушці потрібне стоянкове гальмо?

Гальмо (фіксатор барабана) необхідне для запобігання самовільному розмотуванню кабелю. Це критично при транспортуванні в автомобілі або при перенесенні котушки в руках, щоб уникнути заплутування дроту («бороди»).

Чи можна використовувати полегшену котушку для силового кабелю 220В?

Так, композитні та гумові котушки ідеально підходять для силових ліній, оскільки їхній корпус є діелектриком. Це гарантує додаткову безпеку оператора. Обирайте моделі з маркуванням SO для надійної фіксації розеток.
