Ви встановили круту сонячну панель, але енергії виробляється менше очікуваного? Не поспішайте звинувачувати вищі сили за погану погоду або виробника за брехливий оптимізм. Можливо, справа просто в неправильно підібраному кабелі.
Часто проводку для сонячних панелей підбирають в останню чергу за залишковим принципом, хоча саме через неї і проходить вся енергія. Якщо кабелі підібрати неправильно, то на шляху до інвертора вона буде втрачатися, а самі кабелі можуть нагріватися і швидше зношуватися.
У цій статті ми розберемо, як вибрати кабель для сонячних панелей без помилок. Покроково подивимося, від яких параметрів відштовхуватися, як розрахувати переріз і на що звертати увагу при купівлі, щоб він не грівся, не створював втрат і спокійно відпрацював десятки років.
Що таке кабель для сонячних панелей і чим він відрізняється від звичайного електричного

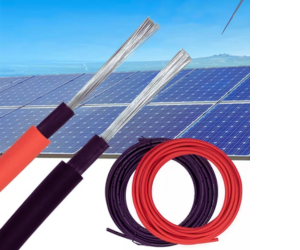

Кабель для сонячних панелей (його ще називають PV-кабель) — це кабель, спеціально розроблений для роботи на вулиці і під високою постійною напругою. Він від початку розрахований на умови, в яких звичайна проводка просто не використовується.
Основні відмінності PV-кабелю від звичайних:
- ізоляція стійка до ультрафіолету і не руйнується на сонці
- витримує постійні перепади температур (вдень нагрівання, вночі охолодження)
- розрахований на високу постійну напругу (до 1000–1500 В)
- не втрачає гнучкість із часом
- стійкий до вологи, конденсату і зовнішнього середовища
Якщо використовувати звичайний кабель, він спочатку виглядає нормально, але через деякий час починаються проблеми. Ізоляція стає жорсткою, з'являються тріщини, волога починає потрапляти всередину. Це призводить до витоків струму, перегріву і в найгіршому випадку — до пробою. Саме тому в сонячних системах використовують виключно спеціалізовані кабелі.
Як зрозуміти, який PV-кабель купити для конкретної сонячної панелі
Вибір кабелю для сонячних панелей зводиться до простої логіки: спочатку визначаються характеристики системи, потім підбирається переріз кабелю, після цього враховується довжина лінії і тільки в кінці — умови прокладання. Такий порядок дозволяє уникнути перегріву, втрат енергії та проблем із безпекою.
Покроковий гайд із вибору кабелю для сонячної панелі:
1. Визначте струм у системі
Спочатку потрібно зрозуміти, який струм проходитиме по кабелю. Він залежить від потужності та напруги. Базова формула:
I = P / U, де I — струм (А), P — потужність (Вт), U — напруга (В).
Приклад розрахунку струму для кабелів сонячних установок:
У вас є масив панелей загальною потужністю 1000 Вт, що працює при напрузі 100 В. Розрахунок: 1000 / 100 = 10 А. Це і є реальне навантаження на кабель.
Важливо пам'ятати, що якщо панелі з'єднані паралельно, струм додається (стає більшим). Якщо послідовно — зростає напруга, а струм залишається тим самим. Це безпосередньо впливає на вибір кабелю.
2. Підберіть переріз кабелю під цей струм
Тут завдання — не допустити перегріву та зайвих втрат. Простий побутовий орієнтир:
- до 10 А зазвичай підходить 4 мм²
- до 15–20 А — 6 мм²
- вище — 10 мм² і більше
За можливості краще завжди закладати невеликий запас. Наприклад, якщо у вас вийшло 10 А, то замість кабелю перерізом 4 мм² варто взяти 6 мм², щоб знизити нагрівання та втрати. Якщо ж взяти кабель меншого перерізу (наприклад, 2.5 мм²), він працюватиме на межі: почне грітися, а частина енергії втрачатиметься по дорозі.
3. Перевірте довжину лінії та втрати напруги
Навіть правильно обраний переріз може «не впоратися», якщо лінія довга. Чим довший кабель — тим більший опір і втрати. У сонячних системах намагаються тримати втрати в межах до 2–3%. Для звичайних умов:
- довжина лінії 5 метрів → втрати мінімальні, 4–6 мм² достатньо
- довжина 20–30 метрів → вже помітні втрати, краще збільшити переріз
- довжина 50+ метрів → майже завжди потрібен кабель 10 мм² або більше
Якщо відстань більша за 15–20 метрів, майже завжди є сенс брати кабель на переріз більше, ніж вимагає струм «за таблицею». Це дешевше, ніж втрачати енергію щодня.
4. Врахуйте реальні умови прокладання кабелю
Один і той же кабель поводиться по-різному залежно від умов. Це впливає не на розрахунок струму, а на термін служби та безпеку:
- кабель лежить на даху під сонцем → він постійно нагрівається, отже, запас за перерізом та якісна ізоляція обов'язкові
- кабель прокладений у трубі → гірше охолоджується, отже, перегрів можливий швидше
- кабель йде по вулиці взимку і влітку → важливий широкий температурний діапазон
Тобто умови можуть «посилювати» вимоги. Якщо є сумніви — краще брати кабель із запасом за характеристиками, а не мінімально допустимий.
5. Перевірте сумісність із роз'ємами та обладнанням
Коли зрозумілі струм, переріз і довжина, залишається практичний момент — підключення. Якщо ви обрали кабель 6 мм², але використовувані конектори розраховані тільки на 4 мм², то він просто не затиснеться нормально. Або навпаки, коли кабель тонший, ніж потрібно для контакту — з'єднання буде ненадійним.
У сонячних системах найчастіше використовуються конектори типу MC4, і вони мають обмеження за перерізом кабелю (зазвичай 4, 6 або 10 мм²). Тому важливо перевірити, що:
- кабель фізично підходить у роз'єм
- контакт буде щільним
- всі з'єднання одного типу
Якщо звести все до простої формули: спочатку рахуєте струм → під нього обираєте переріз → перевіряєте довжину → коригуєте під умови → перевіряєте підключення. У результаті ви отримуєте кабель, який не гріється, не втрачає енергію і нормально підключається без переробок.

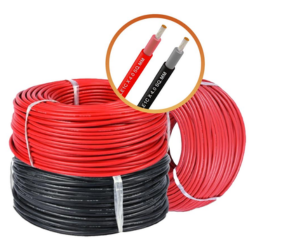

Як читати маркування PV-кабелю при виборі в інтернет-магазині
Коли ви обираєте кабель в інтернет-магазині, ви не бачите його наживо — у вас є лише назва товару та характеристики. Саме за ними і потрібно приймати рішення.
Перед замовленням кабелю для сонячних панелей онлайн перевірте в картці товару такі параметри:
- Напис «H1Z2Z2-K» або вказівка типу «PV кабель». Це основна ознака того, що кабель призначений для сонячних систем. Такі кабелі мають спеціальну ізоляцію і розраховані на роботу під постійною напругою на вулиці. Якщо вказані типи на кшталт ВВГ, ПВС або просто «силовий кабель» — це побутові варіанти, які не витримують ультрафіолет та температурні навантаження.
- Робоча напруга 1000 або 1500 В DC. Сонячні панелі з'єднуються в ланцюжки, і напруга підсумовується. У реальних системах вона значно вища за побутові значення. Якщо кабель розрахований тільки на 220/380 В, він не призначений для таких умов і може втратити ізоляційні властивості.
- Переріз кабелю (4 мм², 6 мм², 10 мм²). У характеристиках інтернет-магазинів переріз зазвичай вказують як 1x4, 1x6 або 1x10. Це означає, що кабель має одну жилу з вказаним перерізом у квадратних міліметрах. Наприклад, 1x4 — це одна жила перерізом 4 мм², 1x6 — 6 мм² і так далі.
- Матеріал жили: мідь (Cu). Мідь має низький опір і добре проводить струм. Це знижує втрати енергії та нагрівання. Якщо вказано CCA (обміднений алюміній), кабель буде дешевшим, але працюватиме гірше і сильніше грітиметься під навантаженням.
- УФ-стійка або подвійна ізоляція. Кабель постійно перебуває під сонцем. Звичайна ізоляція з часом руйнується. УФ-стійкі матеріали зберігають властивості та не тріскаються. Подвійна ізоляція підвищує безпеку та захищає від пошкоджень.
- Стандарти EN 50618 або IEC. Це підтвердження того, що кабель відповідає вимогам для сонячних систем. Відсутність стандартів часто свідчить про те, що кабель не проходив належну сертифікацію.
- Температурний діапазон. Вказує, при яких температурах кабель зберігає свої властивості. Для сонячних систем важливою є робота як при морозі, так і при нагріванні на сонці.
Перед фінальним вибором варто звернути увагу на виробника та гарантії. У нашому асортименті є серії кабелів для сонячних панелей з очікуваним терміном служби 25 років від європейських виробників FABER KABEL, ELMAT, ENCO. Кожен товар має підтверджене походження та гарантію якості.
Доступне замовлення будь-якого метражу з доставкою по Україні, включаючи Київ, Харків, Львів, Дніпро та Одесу. Для великих закупівель діє особливий оптовий прайс, дізнатися про який ви можете, зв'язавшись із нами будь-яким зручним способом.
Поширені запитання при виборі кабелю для сонячних панелей
Який кабель потрібен для сонячних панелей на даху будинку?
Для домашньої сонячної системи використовується спеціалізований PV-кабель із маркуванням H1Z2Z2-K. Він має бути розрахований на постійну напругу (1000–1500 В DC), мати мідну жилу та УФ-стійку ізоляцію. Переріз підбирається за струмом, але найчастіше для побутових систем використовують 4–6 мм². Також важливо враховувати довжину лінії та умови прокладання, особливо якщо кабель лежатиме на даху.
Чи можна використовувати звичайний силовой кабель для сонячних панелей?
Ні, використовувати звичайні кабелі типу ВВГ або ПВС не можна. Вони не розраховані на постійну напругу та вплив ультрафіолету. З часом їхня ізоляція руйнується, що призводить до витоків струму, перегріву та зниження ефективності системи. Для сонячних панелей підходить тільки спеціалізований PV-кабель.
Який кабель краще вибрати: 4 мм² чи 6 мм² для сонячних панелей?
Якщо розрахунок показує граничне значення (наприклад, близько 10 А), краще вибрати 6 мм². Товстіший кабель знижує втрати енергії та менше нагрівається. Це особливо важливо при довгих лініях або прокладанні на вулиці. Різниця в ціні зазвичай менша, ніж втрати енергії при використанні тоншого кабелю.
Чи можна подовжувати кабель для сонячних панелей і як це зробити правильно?
Так, кабель можна подовжувати, але тільки з використанням якісних з'єднувачів (наприклад, MC4) або герметичних з'єднань. Скрутки та ізоляційна стрічка не підходять — вони створюють опір і можуть перегріватися. Всі з'єднання мають бути захищені від вологи та розраховані на вуличні умови.
Який PV-кабель вибрати для вуличних умов?
Для вулиці підходить тільки спеціалізований PV-кабель із маркуванням H1Z2Z2-K. Він має витримувати широкий температурний діапазон (приблизно від -40 до +90 °C), мати УФ-стійку подвійну ізоляцію та бути розрахованим на постійну напругу 1000–1500 В. Також важливо обирати кабель із мідною жилою та підтвердженими стандартами (EN 50618 або IEC). Якщо кабель буде прокладений на сонці або в трубі, краще брати переріз із запасом — це знизить нагрівання та продовжить термін служби.
