Що таке силові роз'єми CEE і як їх правильно обрати

Підключення потужного будівельного обладнання, серверних стійок, генераторів або промислових верстатів потребує абсолютної надійності, яку звичайна побутова розетка забезпечити просто не здатна. При спробі заживити професійний зварювальний апарат або теплову гармату через стандартний подовжувач тонкі контакти швидко перегріваються і плавляться, що неминуче призводить до коротких замикань і пожеж. Для вирішення цієї критичної проблеми в усьому світі використовується єдиний стандарт безпечних високонавантажених комутацій — силові роз'єми CEE. У цій статті ми детально розберемо будову цих промислових конекторів, з'ясуємо, чому їхнє кольорове маркування є суворим орієнтиром для електрика, і допоможемо підібрати правильний варіант під ваші конкретні завдання.

Що таке силові роз'єми CEE та де вони застосовуються

Абревіатура CEE відсилає до міжнародного стандарту електротехнічних комісій (офіційно відомого як IEC 60309), який стандартизував усі вилки та розетки для промислового застосування. Головне завдання цього стандарту полягало у створенні універсальних, неймовірно міцних і абсолютно безпечних з'єднань, які могли б без проблем витримувати величезні струми та працювати у найсуворіших погодних умовах. Корпуси таких конекторів виготовляються зі спеціального ударостійкого та термостійкого пластику (поліаміду), який не підтримує горіння і не тріскається на сильному морозі.

Які головні переваги мають промислові роз'єми

1. Висока струмова витривалість. На відміну від побутових розеток, розрахованих максимум на 16 Ампер, роз'єми CEE вільно пропускають крізь себе струми номіналом 32А, 63А і навіть 125А без найменшого нагрівання контактної групи.

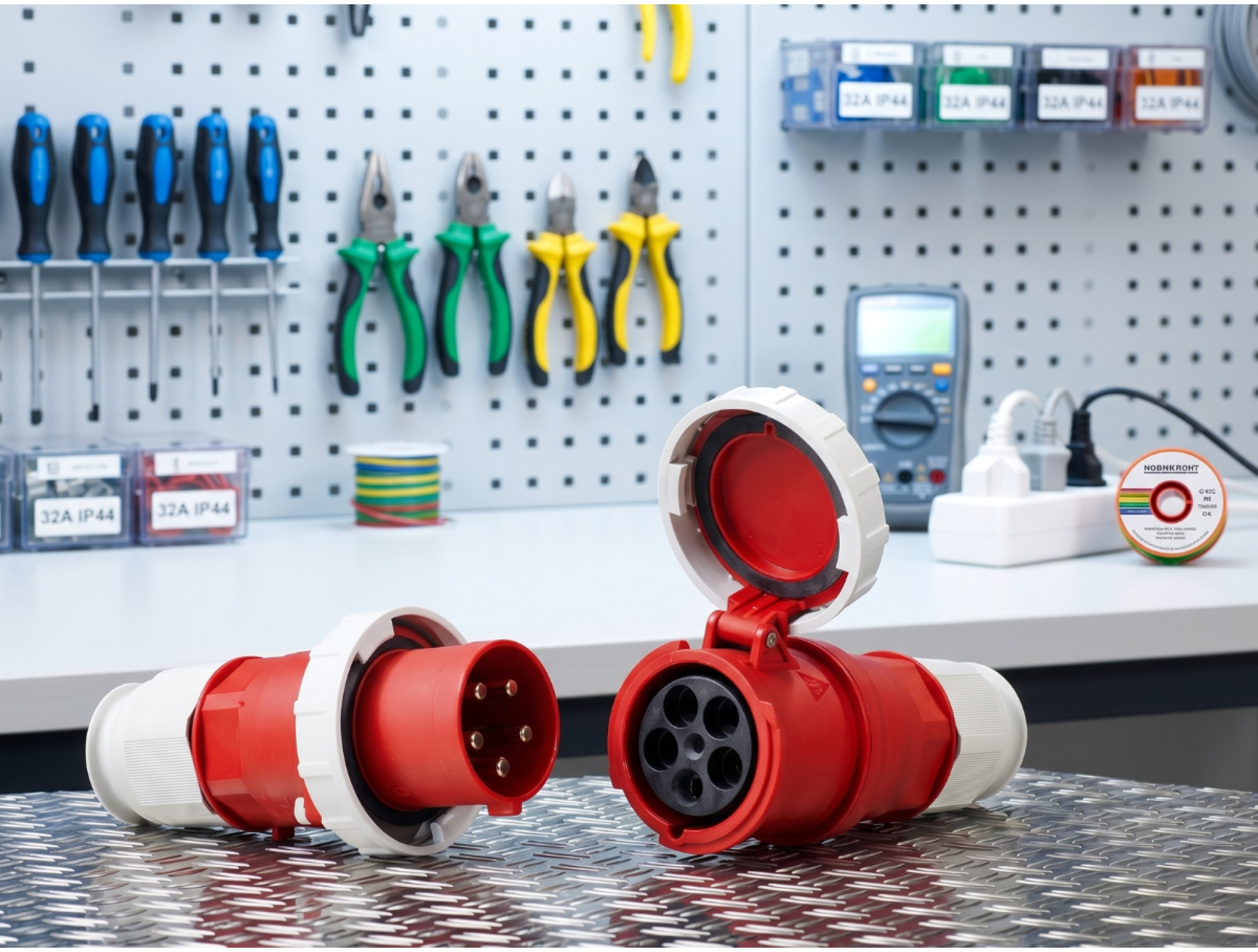

2. Надійна механічна фіксація. Конструкція містить спеціальний відкидний замок на кришці розетки, який мертво чіпляється за спеціальний виступ на вилці, повністю виключаючи випадкове роз'єднання кабелю при натягу.
3. Абсолютний «захист від дурня». Унікальне розташування напрямних пазів і потовщений контакт заземлення фізично не дозволяють вставити вилку неправильною стороною або підключити її в розетку з іншою напругою.
4. Високий ступінь вологозахисту. Конектори проєктуються з урахуванням роботи на вулиці під зливою або в запилених виробничих цехах, гарантуючи герметичність з'єднання. Докладніше про індекси IP у роз'ємах ви можете прочитати в нашій тематичній статті.

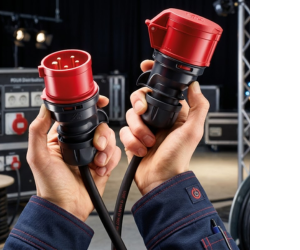

Саме цей набір характеристик зробив стандарт CEE монополістом на будівельних майданчиках, заводах, у складських комплексах, кемпінгах та на майданчиках для проведення концертів під відкритим небом.

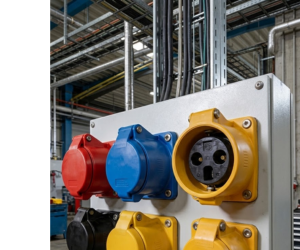

Чому кольорове маркування роз'ємів CEE таке важливе

Однією з найгеніальніших особливостей стандарту є його візуальна система ідентифікації. На будівельному майданчику або в темному виробничому цеху в електрика немає часу вчитуватися в дрібний шрифт на корпусі розетки. Саме тому колір пластикового корпусу виступає головним орієнтиром, який миттєво повідомляє про робочу напругу лінії. Це маркування закріплене міжнародними правилами, тому синя вилка, куплена в Європі, буде абсолютно ідентична синій вилці, виробленій в Азії.

Що означають кольори на корпусі промислової розетки:

• Фіолетовий і білий кольори. Позначають наднизьку безпечну напругу. Фіолетовий використовується для мереж 20–25 Вольт, а білий — для 40–50 Вольт. Такі роз'єми застосовуються там, де найвищий ризик ураження струмом вимагає використання знижувальних трансформаторів.
• Жовтий колір. Вказує на робочу напругу 110–130 Вольт. Такі роз'єми рідко зустрічаються в наших широтах, але масово використовуються на будмайданчиках у Великій Британії або США для живлення безпечного електроінструмента.

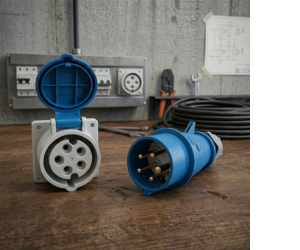

• Синій колір. Позначає стандартну однофазну напругу 200–250 Вольт. Це найпопулярніший тип конекторів для підключення потужного однофазного обладнання, теплових гармат і кемпінгових автодомів.
• Червоний колір. Є індикатором промислової трифазної напруги 380–480 Вольт. Використовується для живлення важких верстатів, баштових кранів і потужних компресорних установок.
• Чорний колір. Застосовується для специфічних мереж з екстремальною напругою від 500 до 690 Вольт, які зустрічаються на важких металургійних підприємствах або в суднобудуванні.
• Зелений колір. Виділений спеціально для мереж із високою частотою змінного струму (від 50 до 500 Гц). Найчастіше зустрічається в авіаційній сфері, на флоті або при підключенні специфічної будівельної техніки (наприклад, високочастотних глибинних вібраторів для бетону)

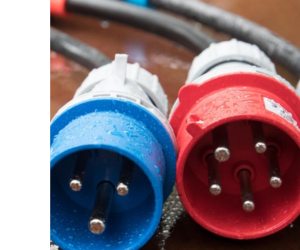

Усередині конекторів різного кольору напрямні ключі та заземлювальні штирі (піни) розташовані під різними кутами (як стрілки на циферблаті годинника). Через це ви фізично не зможете встромити синю вилку на 220В у червону розетку на 380В, що надійно рятує обладнання від моментального згоряння.

Чим відрізняються силові конектори за кількістю контактів

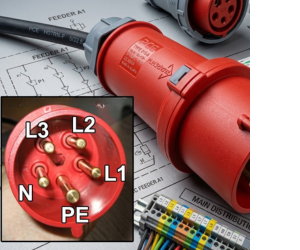

Крім робочої напруги (кольору) та сили струму, роз'єми суворо класифікуються за кількістю металевих штирів (пінів). Їхня кількість безпосередньо залежить від того, скільки фаз і жил потрібно для правильного живлення вашого електричного приладу.

Щоб остаточно розібратися в конфігураціях контактів, давайте структуруємо різницю між основними типами промислових конекторів. Це допоможе вам наочно оцінити, який саме штекер потрібен для вашої електричної мережі і яку роль виконує кожен штир.

Як наочно демонструє наведена вище таблиця, фізична кількість контактів чітко прив'язана до архітектури мережі живлення. Чотириконтактні червоні вилки зазвичай застосовуються для підключення асинхронних електродвигунів, яким для роботи не потрібен нуль. А ось п'ятиконтактні роз'єми потрібні для складного обладнання, де, крім трьох фаз, є електроніка або системи керування, що потребують повноцінної нейтралі (нуля).

Як обрати силовий роз'єм для вулиці та виробництва

Різниця між якісним промисловим конектором і дешевою пластиковою підробкою — це питання вашої особистої безпеки та збереження дороговартісного обладнання. У сучасних реаліях економити на силовій електриці не варто, оскільки найменший люфт контактів під великим навантаженням неминуче призведе до оплавлення корпусу.

На які параметри звертати увагу при купівлі силового конектора

• Сила струму (Ампераж). Уважно вивчіть паспорт вашого обладнання. Роз'єми стандарту CEE випускаються у чотирьох базових номіналах: 16А, 32А, 63А та 125А. Вилка на 16А фізично менша за вилку на 32А, тому вони несумісні між собою.
• Ступінь пило- та вологозахисту (IP). Для роботи в сухому цеху або під навісом достатньо стандарту IP44 (захист від бризок). Якщо ж роз'єм лежатиме в калюжі на будівництві або працюватиме під зливою, обирайте тільки герметичні моделі класу IP67 із закручуваною гайкою-байонетом.
• Спосіб монтажу розетки. Визначтеся, де буде знаходитися точка підключення. Існують розетки переносні (кабельні, для подовжувачів), зовнішнього монтажу (кріпляться на стіну) та вбудовувані фланцеві (монтуються прямо в металевий корпус електрощита).

Сподіваємося, ми допомогли вам зрозуміти логіку кольорового маркування силових конекторів та конфігурацію штирів, щоб ви безпомилково зібрали надійний електричний ланцюг. Якщо у вас виникли запитання, який роз'єм CEE замовити, ви завжди можете звернутися до нас за безкоштовною консультацією будь-яким зручним способом. Доставка товарів здійснюється по всій Україні, включаючи Київ, Харків, Дніпро, Львів та Одесу.

Короткі відповіді на популярні запитання про роз'єми CEE

Чим візуально відрізняються вилки CEE на 16А та 32А

Роз'єми на різну силу струму мають різні фізичні габарити: вилка на 32 Ампери помітно більша та товстіша, ніж модель на 16 Ампер. Це зроблено спеціально, щоб ви не змогли помилково підключити менш потужну розетку до лінії з високим навантаженням. Навіть якщо кількість контактів і колір корпусу збігаються, штекер на 16А фізично не увійде в гніздо на 32А через різний діаметр корпусу та відстань між штирями.

Який ступінь захисту IP обрати для роботи під дощем

Для тимчасового використання на відкритому повітрі під навісом або під час невеликого дощу достатньо стандарту IP44, який захищає від бризок під будь-яким кутом. Якщо ж передбачається робота в бруді, на будмайданчику без укриття або під сильними зливами, необхідно обирати обладнання класу IP67. Такі роз'єми оснащені додатковими ущільнювальними кільцями та різьбовою кришкою, яка забезпечує повну герметичність з'єднання навіть при короткочасному зануренні в калюжу.

Як швидко змінити фазування у трифазному роз'ємі CEE

Якщо при підключенні трифазного двигуна він почав обертатися не в той бік, необхідно поміняти місцями будь-які дві фази з трьох. Щоб не розбирати вилку і не перекручувати дроти, існують спеціальні фазоінверторні роз'єми CEE. Усередині їхнього корпусу два контактні штирі встановлені на рухомій платформі, яку можна миттєво повернути звичайною викруткою, змінивши порядок фаз за одну секунду.

Чи підходить синя розетка CEE для заряджання електромобіля

Так, промисловий синій роз'єм стандарту CEE 2P+E (16А або 32А) є ідеальним рішенням для організації домашньої зарядної станції або підключення переносного зарядного пристрою. На відміну від звичайної побутової розетки, синій силовий роз'єм розрахований на багатогодинну безперервну роботу під максимальним навантаженням. Це виключає ризик перегріву контактної групи та плавлення ізоляції, що є критично важливим для пожежної безпеки при заряджанні електрокара.

Що означає позначення 6h на маркуванні роз'єму

Маркування «6h» вказує на положення заземлювального контакту відносно годинникового циферблата, де виступ (ключ) розетки завжди знаходиться знизу. Для стандартних мереж із напругою 230В і 400В земляний контакт завжди розташовується в самому низу, на позначці шести годин. Існують специфічні роз'єми з положенням 3h, 9h або 12h, які призначені для суден, авіації або пересувних електростанцій, щоб виключити випадкове ввімкнення звичайного обладнання в мережу з нестандартною частотою або напругою.
