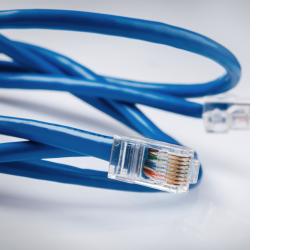

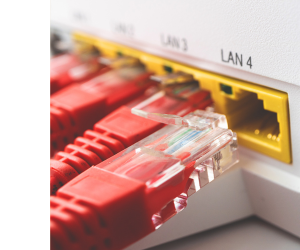

Практично кожен із нас хоча б раз підключав інтернет-кабель до роутера, ноутбука або телевізора. У більшості випадків це був саме розʼєм RJ45 – стандартний конектор для мережевих з’єднань. У цій статті ми розглянемо, що це за розʼєм, навіщо він потрібен і як вибрати правильну модель для ваших завдань.

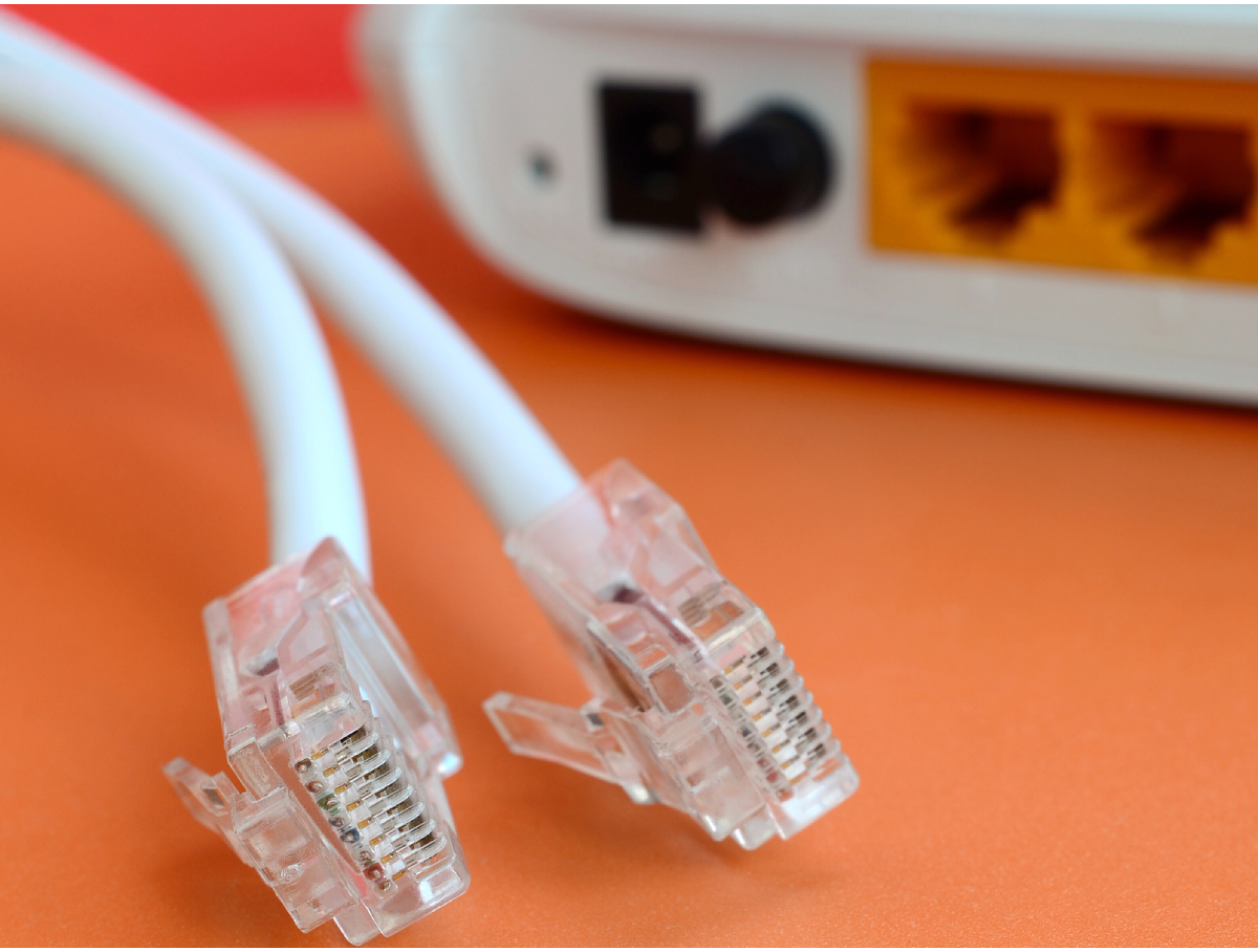

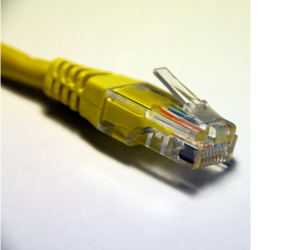

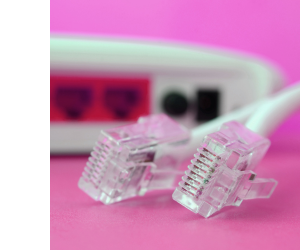

Що таке роз'єм RJ45 і як він влаштований
У побуті розʼєм RJ45 часто називають «джеком» (від англійського jack), хоча правильна технічна назва – 8P8C, тобто «вісім позицій, вісім контактів». Він встановлюється на кінці кабелю типу «кручена пара» і вставляється у відповідний порт на мережевому обладнанні. Усередині розʼєму розміщено вісім металевих контактів, які забезпечують передавання даних і можуть за потреби передавати живлення (технологія PoE – Power over Ethernet).
Зовні корпус виготовлений із пластику з фіксуючою защіпкою. Така конструкція робить розʼєм досить міцним і водночас зручним у використанні. Його застосовують майже скрізь, де потрібна дротова передача даних:
- Підключення комп’ютерів і ноутбуків до локальної мережі
- Мережеві камери й відеореєстратори в системах відеоспостереження
- Підключення серверів, принтерів, NAS і медіаплеєрів
- Керування обладнанням у системах автоматизації та «розумних» будівлях
- Тимчасові або стаціонарні мережі на виробництві, в офісах і вдома

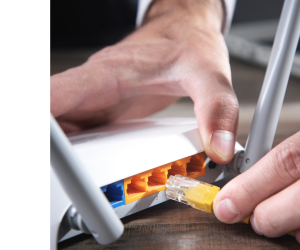

Навіть якщо вся будівля покрита Wi-Fi, саме кабельні зʼєднання через RJ45 забезпечують найстабільніше та найшвидше передавання даних – без перебоїв, перешкод і зниження швидкості. Вони залишаються незамінними під час налаштування обладнання, оновлення прошивок або підключення в умовах слабкого сигналу.
Види розʼємів RJ45 і в яких випадках вони використовуються
Розʼєми RJ45 здаються однаковими лише доти, доки ви не починаєте самостійно збирати мережу. Одна модель не підходить за діаметром до кабелю, інша ламається після кількох підключень, третя не забезпечує екранування, хоча кабель – FTP. У результаті виникають втрати сигналу, перебої у зʼєднанні та потреба переробляти роботу.
Щоб цього уникнути, важливо враховувати не лише характеристики кабелю, а й особливості самих розʼємів: конструкцію, матеріали, сумісність і навіть спосіб встановлення.

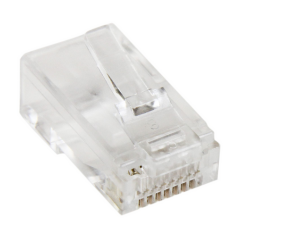

1. Пластикові (неекрановані) розʼєми
Найпростіші й найпоширеніші. Призначені для неекранованих UTP-кабелів, які використовуються в домашніх мережах та інших зонах із низьким рівнем перешкод. Їхні переваги:
- недорогі та універсальні
- легко встановлюються за допомогою звичайного інструменту
- підходять для жил стандартної товщини (AWG24)
Такі розʼєми RJ45 підійдуть для підключення інтернету в квартирі, принтера або відеореєстратора. Тобто там, де немає силових кабелів поруч і важлива простота.

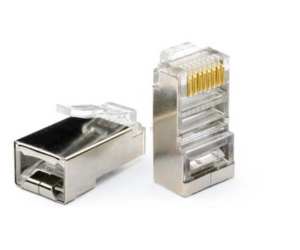

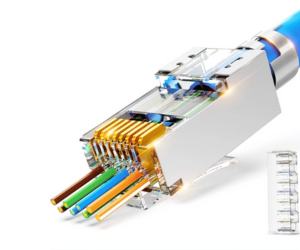

2. Екрановані розʼєми (STP/FTP)
Мають металевий корпус і забезпечують захист від зовнішніх перешкод, зберігаючи неперервність екранування по всій трасі. Використовуються:
- з FTP/STP-кабелями
- в офісах, серверних, на виробництві
- поруч із джерелами перешкод (силова проводка, промислове обладнання)
Якщо ви використовуєте екранований кабель (FTP/STP), розʼєм також має бути екранованим і забезпечувати контакт із екраном кабелю, а металеві частини розʼєму – мати заземлення через пристрій або корпус. Інакше екранування втрачає сенс і не захищає від перешкод.
3. Розʼєми-джеки для одножильних і багатожильних кабелів
Будова кабелю безпосередньо впливає на вибір розʼєму. Якщо він не підходить до типу жили, зʼєднання може бути нестабільним, а контакт – ненадійним:
- Одножильні кабелі. Всередині кожної жили – один цілісний провідник. Такі кабелі жорсткі та краще підходять для стаціонарної прокладки: у стінах, плінтусах, розетках, розподільчих коробках. Для них використовують спеціальні розʼєми з контактами, розрахованими на тверду жилу.
- Багатожильні кабелі. Кожна жила складається з кількох тонких дротинок, сплетених разом. Це робить кабель гнучким, і його зручно використовувати для патчкордів або рухомих зʼєднань, наприклад, між роутером і компʼютером. Для них потрібні розʼєми з контактами, які забезпечують надійне затискання мʼяких жил.
Щоб визначити тип жили, можна акуратно надрізати зовнішню оболонку кабелю та подивитися на структуру провідника. Якщо бачите цілісну дротину – кабель одножильний, якщо пучок тонких – багатожильний.
4. Цільнолиті (моноблочні) розʼєми
Виготовляються як єдина конструкція без рухомих елементів. Це робить їх більш міцними та довговічними. Застосовуються:
- у критичних ділянках мережі
- у розетках, патч-панелях, серверних кімнатах
- за необхідності багаторазового підключення/відключення обладнання
Розʼєми RJ45 цього типу стійкі до зносу, не розхитуються з часом і забезпечують надійний контакт навіть за сильної вібрації або натягування кабелю.
5. З посиленою защіпкою (latch protection)
Модифікація стандартного розʼєму з потовщеною або захищеною защіпкою. Особливо актуально для обладнання, до якого часто підключаються вручну (роутери, комутатори, ноутбуки). Не ламаються при випадковому зачепленні або в процесі багаторазового використання.
6. Із вставками під кабель різного діаметра
Деякі розʼєми мають універсальні напрямні або змінні вставки, що підходять до жил діаметром від AWG24 до AWG26. Це особливо зручно під час самостійного обтискання кабелів різного перерізу, адже дозволяє точно підігнати контакт під товщину провідників.

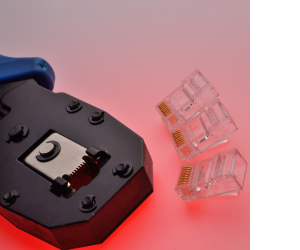

Класичні розʼєми потребують обтискання за допомогою спеціального інструмента – кримпера. У ситуаціях, коли інструмента немає під рукою або потрібне швидке встановлення, використовують безінструментальні моделі (tool-less RJ45), затискаючи жили вручну за допомогою притискної кришки. Також існує технологія IDC (Insulation Displacement Contact), коли контакт створюється в момент втиснення жили в проріз без зняття ізоляції. Такі розʼєми трапляються в модульних конструкціях, наприклад, у патч-панелях і настінних розетках.

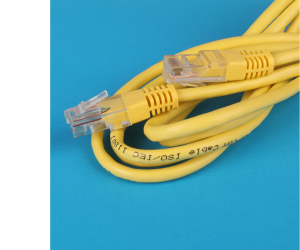

Вплив категорії кабелю та розʼєму
Перш ніж перейти до порад щодо вибору розʼємів, потрібно зʼясувати ще один момент. RJ45 встановлюються на кабелі типу «кручена пара», і саме від їхньої категорії залежить, яку швидкість і стабільність зʼєднання ви отримаєте. Ось основні варіанти:
- CAT5e – забезпечує передавання даних до 1 Гбіт/с. Це оптимальний варіант для домашніх мереж і підключення до інтернету.
- CAT6 – розрахований на швидкості до 10 Гбіт/с, але за довжини кабелю не більше ніж 55 метрів. Використовується в офісах і за високих внутрішніх навантажень.
- CAT6a – також до 10 Гбіт/с, але вже на відстанях до 100 метрів. Ідеальний для професійної прокладки, серверних кімнат, PoE-систем і відеоспостереження.
Якщо ви будуєте мережу «на виріст», доцільно брати кабель вищої категорії, ніж потрібно зараз, щоб потім не довелося міняти всю трасу.
Як вибрати розʼєм RJ45: покрокова інструкція
Навіть якщо ви ніколи не монтували мережевий кабель – нічого страшного. Вибір відповідного розʼєму RJ45 можна звести до чотирьох простих кроків. Головне знати, який у вас кабель, в яких умовах він працюватиме і чи зможете ви обжати його самостійно.
Крок 1. Визначте тип кабелю
Насамперед подивіться, який у вас мережевий кабель. Цю інформацію можна знайти на написі на зовнішній оболонці кабелю (зазвичай там зазначені тип і параметри), або уточнити у продавця, якщо купуєте кабель у магазині. Зверніть увагу на два моменти:
1. Тип кабелю за захистом від перешкод.
- UTP – неекранований (найпоширеніший, підходить для домашнього використання).
- FTP, STP, S/FTP – екранований. Захищає від електромагнітних завад і часто використовується в офісах або поблизу електроприладів.
Якщо кабель екранований, то і розʼєм також має бути екранованим (з металевим корпусом і контактною пластиною для відведення перешкод). Пластикові варіанти не забезпечать захист і можуть погіршити якість сигналу.
2. Товщина жил
Зазначається у форматі AWG (наприклад, AWG24) або в квадратних міліметрах. Стандартна товщина – AWG24 (≈ 0,5 мм²). Якщо кабель тонший або товщий, потрібно підбирати відповідний розʼєм.
Крок 2. Оцініть, де й як буде використовуватись кабель
Далі визначте, в яких умовах працюватиме кабель. Від цього залежить, який розʼєм підійде найкраще.
- Якщо ви прокладаєте мережевий кабель удома, на короткій ділянці (до 10 метрів) і далеко від джерел електричних завад, достатньо звичайного пластикового неекранованого розʼєму RJ45. У типовій квартирі цього буде цілком достатньо.
- Якщо ж кабель проходить поруч з електроприладами, силовими кабелями або прокладається в офісному середовищі, де багато техніки, обирайте екранований розʼєм. Він захистить з’єднання від зовнішніх перешкод і забезпечить стабільну передачу даних.

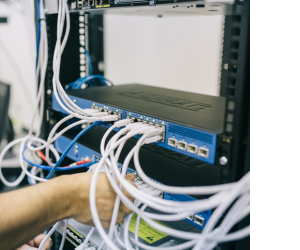

- Для складніших умов – наприклад, під час монтажу в стінах, під стелею, у серверній або на виробництві – краще використовувати посилені або литі розʼєми. Вони забезпечують надійність у середовищах із вібраціями, пилом і нестабільною температурою.
- Якщо кабель часто підключатиметься й відключатиметься, як це буває при підключенні ноутбуків, зверніть увагу на розʼєми з посиленою защіпкою або захисним ковпачком. Така конструкція захищає від поломок і подовжує строк служби.
Чим складніші або нестабільніші умови експлуатації – тим міцнішим і надійнішим має бути обраний розʼєм. До речі, якщо у вас є домашні тварини або існує загроза пошкодження інтернет-кабелю гризунами, радимо прочитати нашу статтю про те, як ефективно захистити проводи від зубів і кігтів домашніх улюбленців.
Крок 3. Перевірте відповідність розʼєму категорії кабелю
Розʼєми RJ45 випускаються для різних категорій кабелів – від Cat5e до Cat6a і вище. Від цього залежить максимальна пропускна здатність, якість сигналу і стійкість до перешкод. Що потрібно врахувати:
- Для Cat5e підійдуть стандартні пластикові або екрановані розʼєми, якщо потрібен PoE або екранування.
- Для Cat6 і Cat6a потрібно використовувати розʼєми, розраховані на цю категорію, з точнішою геометрією, посиленим фіксуванням і зазвичай з екрануванням.
Невідповідність розʼєму і кабелю може призвести до зниження швидкості, появи перешкод або нестабільної роботи мережі, особливо на довжині понад 10–20 метрів. Якщо ви не впевнені, обирайте розʼєм з маркуванням Cat6 або Cat6a – він буде сумісний і з кабелем нижчої категорії.
Крок 4. Визначтесь, чи будете обжимати кабель самостійно

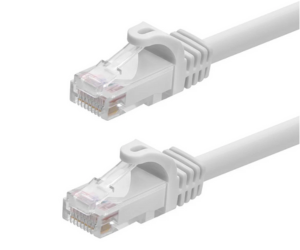

Якщо ви не плануєте робити обжим самостійно, вибирайте готовий патч-корд потрібної довжини. Це простіше, надійніше і не потребує інструментів.
Якщо ж ви прокладаєте кабель через стіни, під плінтусами або на великі відстані – вам знадобляться обжимні розʼєми. Щоб спростити встановлення, шукайте моделі з напрямними вставками і позначеннями за стандартом (T568A/T568B).
Щоб уникнути помилок при монтажі та обтисканні конекторів, рекомендуємо прочитати нашу тематичну статтю в блозі.
Крок 5. Оцініть конструкцію защіпки
Защіпка – найуразливіша частина розʼєму RJ45. Якщо вона ламається, то розʼєм більше не тримається в порту. Що обрати:
- Звичайна защіпка – підходить для стаціонарних зʼєднань.
- Потовщена або захищена защіпка – краще для часто використовуваних кабелів.
- Ковпачок або кожух – захищає від перегинів і подовжує строк служби.
Тут усе просто: якщо кабель буде часто підключатися та відключатися, краще купити розʼєм з посиленою защіпкою або захистом від залому.
Залишилися питання щодо вибору RJ45? Звертайтесь до нас за безкоштовною консультацією! Ми допоможемо підібрати правильне обладнання і поділимось професійними порадами, щоб ваша мережа працювала без збоїв і просто слугувала довгі роки. Доставка товарів з нашого інтернет-магазину здійснюється по всій Україні, включаючи Київ, Харків, Дніпро, Одесу, Львів та інші міста.
