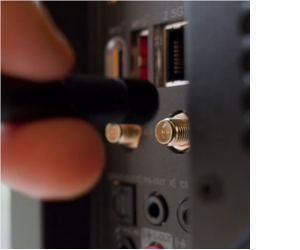

Уявіть ситуацію: ви вирішили посилити Wi-Fi на дачі або в гаражі. Купили потужну антену, довгий кабель, лізете на дах, відкручуєте штатну антену від роутера і намагаєтеся прикрутити нову. Різьба підходить ідеально, ви затягуєте гайку, але... інтернет не з’являється. При детальному розгляді виявляється, що і на кабелі, і на роутері — «дірочки», а штирка (піна) немає ніде. Або навпаки: на обох кінцях стирчать голки, які впираються одна в одну.
Вітаємо, ви щойно зіткнулися з темною магією Reverse Polarity (RP) — головним болем у світі радіозв'язку. Зовні ці роз'єми ідентичні стандартним, але всередині вони працюють за «задзеркальними» правилами. У цій статті ми розберемо конструктивні відмінності RP-конекторів і пояснимо, як припинити плутати їх зі звичайними.
Що таке роз'єми зі зворотною полярністю і навіщо вони потрібні
Роз'єми зі зворотною полярністю (Reverse Polarity, RP) — це «гендерні мутанти» у світі коаксіальних з'єднань. У класичному роз'ємі все логічно: у «тата» (Male) є центральний пін, у «мами» (Female) — гніздо. У RP-версії все змінюється місцями: корпус «тата» тепер містить у собі гніздо, а корпус «мами» — пін. При цьому зовнішні розміри, форма та різьба залишаються незмінними.
Навіщо вигадали роз'єми зі зворотною полярністю?
Спочатку це була спроба FCC (Федеральної комісії зі зв'язку США) обмежити звичайних користувачів. Ідея полягала в тому, щоб людина не могла просто так піти в магазин, купити професійну потужну антену зі стандартним SMA-роз'ємом і радикально перевищити допустимі норми потужності передавача, створюючи перешкоди іншим мережам. Виробників зобов'язали використовувати унікальні роз'єми, щоб «побутове» та «профі» залізо було фізично неможливо з'єднати.
Але план провалився майже одразу. Виробники антен просто почали випускати ті самі моделі, але з RP-роз'ємами. У результаті захист не спрацював, а плутанина залишилася з нами назавжди. Сьогодні RP-SMA — це фактичний стандарт для побутових Wi-Fi роутерів з трьох вагомих причин:
- Інерція та екосистема. За десятиліття випущено мільярди роутерів та антен з RP-SMA. Якщо завтра великий виробник вирішить повернутися до звичайного SMA, він створить величезну проблему сумісності для своїх же користувачів. Ринок потрапив у пастку: підтримувати «кривий» стандарт сьогодні простіше і дешевше, ніж ламати усталену екосистему і змушувати всіх купувати перехідники.
- Механічний ключ та сегментація. Несумісність перетворилася на корисний маркер. Сьогодні RP-SMA — це чітка ознака Wi-Fi обладнання, Bluetooth або Zigbee-пристроїв. Стандартний SMA, у свою чергу, залишається у світі радіозв'язку, рацій, 4G/LTE модемів та GPS. Різна полярність працює як «захист від дурня», не дозволяючи помилково вкрутити антенну від рації (433 МГц) у Wi-Fi роутер (2.4/5 ГГц), що могло б призвести до перегріву та виходу з ладу передавача.
- Бюрократія та сертифікація. Вимоги регуляторів щодо «унікальності» роз'ємів для побутового заліза в багатьох країнах формально все ще діють. Виробникам набагато легше продовжувати ставити вже схвалений RP-SMA, ніж проходити довгі та дорогі кола сертифікації нових моделей з іншими типами з'єднань.
Таким чином, RP-роз'єми з невдалої спроби заборони перетворилися на глобальний індустріальний компроміс, з яким усім довелося змиритися.

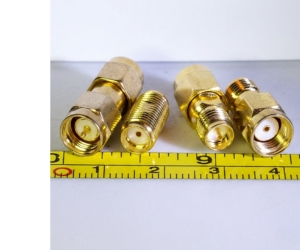

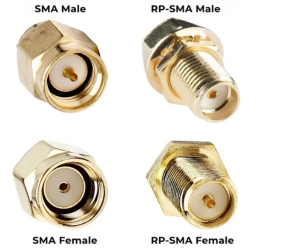

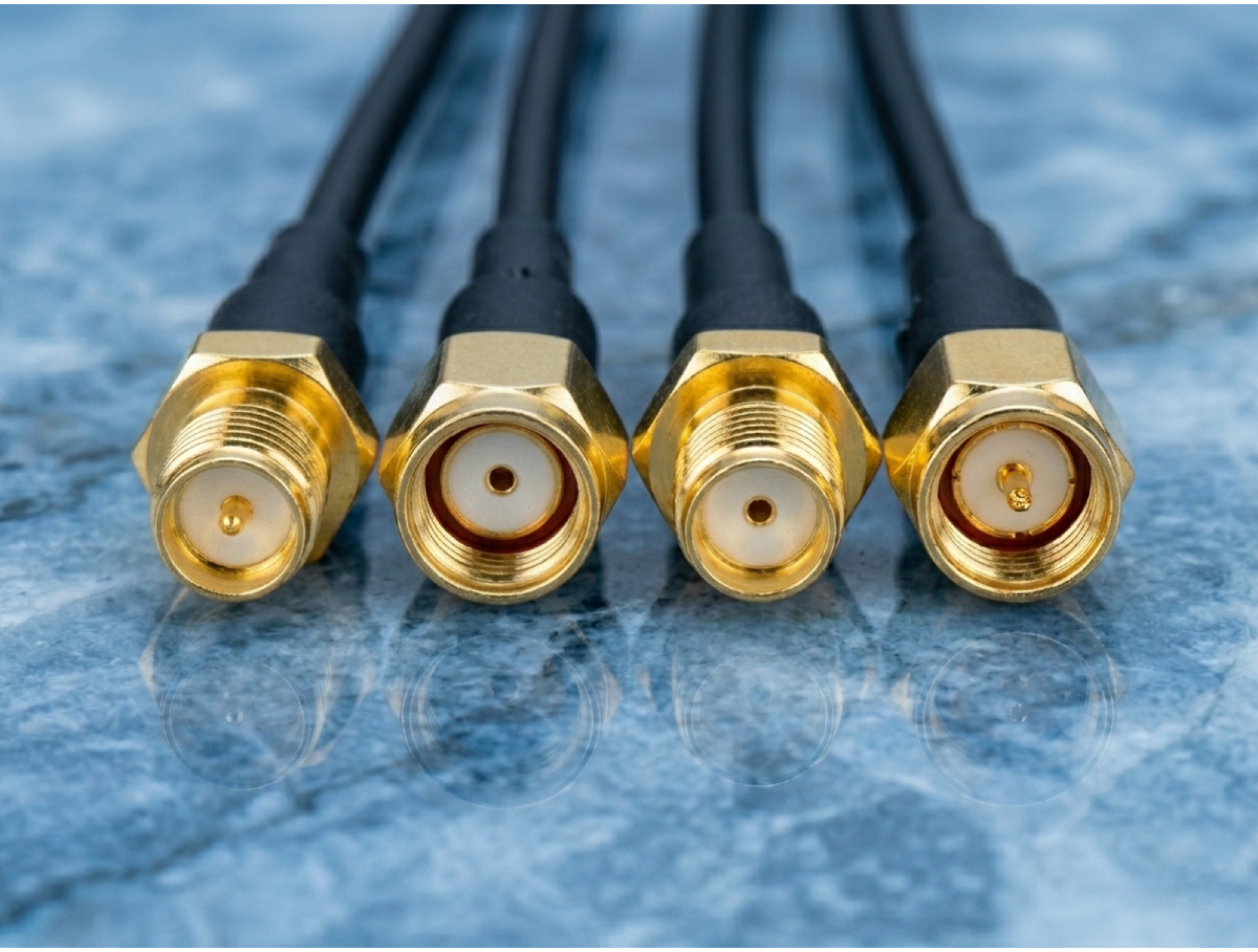

Як відрізнити роз'єм SMA від RP-SMA
Найбільша плутанина під час вибору обладнання виникає через назви. Важливо запам'ятати базове правило: у коаксіальних з'єднаннях «стать» роз'єму (Male/Female) визначається виключно за типом різьби корпусу, а не за наявністю центрального піна.
Ось як виглядає ця «задзеркальна» логіка на практиці залежно від типу обладнання:
Стандартний SMA для рацій та 4G модемів
У промисловому обладнанні та системах радіозв'язку форма роз'єму повністю відповідає класичному змісту:
- SMA Male — має внутрішню різьбу (гайку) та центральний пін, що виступає.
- SMA Female — має зовнішню різьбу на корпусі та центральний отвір.
RP-SMA для Wi-Fi роутерів та домашніх точок доступу
У споживчому мережевому обладнанні логіка контактів інвертована, що часто збиває з пантелику при візуальному огляді:
- RP-SMA Male — має внутрішню різьбу (гайку), але всередині в нього розташований отвір.
- RP-SMA Female — має зовнішню різьбу на корпусі, з якої стирчить центральний пін.
Розуміння цієї різниці є критичним, оскільки використання стандартного SMA там, де потрібна RP-версія, є найпоширенішою помилкою під час монтажу систем посилення зв'язку.
Що буде, якщо підключити SMA до RP-SMA
Головна підступність криється в тому, що різьба у обох стандартів однакова. Це створює ілюзію того, що «якщо накручується — значить підходить». Але на ділі таке стикування гарантує проблеми, масштаб яких залежить від того, які саме типи ви спробували подружити.
Сценарій 1: Порожнеча (Hole-to-Hole)
Якщо ви намагаєтеся з'єднати звичайний SMA Female (отвір) та RP-SMA Male (теж отвір), ви отримаєте ідеальне механічне з'єднання з нульовим результатом. Між центральними контактами залишиться повітряний зазор у пару міліметрів. Електричний ланцюг не замкнеться, і сигнал просто не пройде. Ви будете бачити «палички» на індикаторі (наведення), але інтернет працювати не буде.
Сценарій 2: Зіткнення (Pin-to-Pin)
Це найгірший варіант. Коли ви закручуєте звичайний SMA Male (пін) у RP-SMA Female (теж пін), голки впираються одна в одну. Оскільки ви затягуєте гайку з зусиллям, штирки починають або гнутися, або — що частіше — видавлювати контактні майданчики всередину корпусу пристрою. Один такий «експеримент» може фізично знищити роз'єм на дорогому роутері або промисловому модемі, перетворивши його на цеглину.
Сценарій 3: Смерть передавача
Навіть якщо ви не зламали роз'єм фізично, робота «вхолосту» (без контакту) смертельно небезпечна для активного обладнання. Радіохвилі нікуди йти, вона відбивається від розімкнутого роз'єму і повертається назад у підсилювач. Це називається високим SWR (коефіцієнтом стоячої хвилі), про який ми розповідали в цій статті. Уся енергія йде в тепло, і через 15–20 хвилин роботи на максимальній потужності вихідний каскад Wi-Fi модуля може просто згоріти.

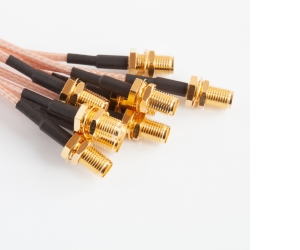

Щоб не витратити бюджет даремно, перевіряйте маркування ще на етапі замовлення роз'єму SMA: якщо в специфікаціях роутера та антени не збігається наявність приставки RP, працювати вони не будуть. Якщо ж нестиковка виявилася вже під час монтажу, не намагайтеся з'єднати їх силою. Проблему вирішить тільки дешевий перехідник SMA — RP-SMA або пігтейл, який збереже контакт і вбереже роз'єми від фізичного зламу.

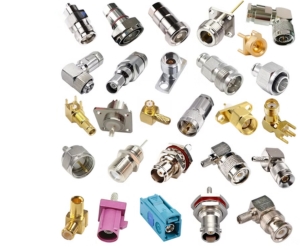

Інші роз'єми з підвохом: TNC та RP-TNC, BNC та RP-BNC, N-type та RP-N
SMA — наймасовіший, але далеко не єдиний тип з'єднань, де «зворотна полярність» може зірвати монтаж. Той самий принцип FCC зачепив майже всі популярні інтерфейси, що використовуються в радіозв'язку.
Якщо ви збираєте складну систему (наприклад, виносите антену для 4G-модема або налаштовуєте потужний вуличний міст), ви зустрінете наступних «мутантів»:
- TNC та RP-TNC. Збільшена версія SMA з різьбовим з'єднанням. Зустрічається у професійних Wi-Fi точках доступу (наприклад, Cisco) та деякому навігаційному обладнанні. Логіка та сама: у стандартного TNC Male є пін, у RP-TNC Male — отвір. Переплутати їх так само легко, а ціна помилки вища через вартість промислового заліза.
- BNC та RP-BNC. Байонетні роз'єми (що замикаються поворотом), які обожнюють у відеоспостереженні та вимірювальних приладах. У споживчому сегменті RP-версія зустрічається рідко, але якщо вона попадеться — без специфічного перехідника з'єднання буде фізично неможливим.
- N-type та RP-N. «Король» антенних роз'ємив, масивний конектор для товстих кабелів та вуличних антен. Звичайний N-type Male — це потужний пін, RP-N Male — глибоке гніздо. Помилка тут критична: через розміри роз'єму спроба затягнути два піна (Pin-to-Pin) гарантовано закінчується виламуванням нутрощів конектора.
Наявність цих «дзеркальних» версій в інших стандартах означає лише одне: при збірці складної системи не можна покладатися на назву інтерфейсу. Якщо у вашій схемі з'являється хоча б один компонент з маркуванням RP, увесь ланцюжок перехідників та кабельних збірок має підбиратися суворо під інвертовану логіку. Пам'ятайте, що стандартний та реверсивний варіанти — це два паралельні всесвіти, і будь-яка спроба їх схрестити «напряму» неминуче призведе або до купівлі гори зайвих адаптерів, або до пошкодження центральних пінів у дорогих N-type чи TNC вузлах.
Як не помилитися при купівлі антени або кабелю
Щоб не колекціонувати марні кабелі та не плодити «паровози» з адаптерів, дотримуйтесь цих правил:
- Дивіться на маркування. Якщо в назві кабелю, антени або перехідника є літери RP (Reverse Polarity) — перед вами реверсивний сегмент. Пам'ятайте, що наявність цієї приставки повністю змінює внутрішню конструкцію роз'єму. Обладнання з поміткою RP і без неї фізично несумісне між собою без спеціальних інвертуючих перехідників.
- Не покладайтеся тільки на позначення Male/Female. У коаксіальних роз'ємах ці терміни можуть вводити в оману, оскільки визначаються конструкцією корпусу, а не тим, як виглядає центральний контакт. При виборі важливо орієнтуватися на повне позначення роз'єму та його специфікацію, а не тільки на назву.
- Перевіряйте сумісність центральних контактів. Перед стикуванням будь-якого високочастотного з'єднання завжди проводьте візуальний огляд «пінів». Фізичний контакт можливий тільки в парі «пін — отвір». Якщо при спробі з'єднання ви бачите два штирки або два порожні гнізда, це сигнал про критичну несумісність. Спроба затягнути гайку в конфігурації «пін у пін» неминуче призведе до деформації центрального контакту та виходу обладнання з ладу.
- Тримайте в запасі пігтейли. Якщо ви часто експериментуєте з антенами, купіть пару перехідників (на гнучкому проводі або цілісних), які змінюють полярність зі звичайної на Reverse. Це не тільки вирішить проблему несумісності в екстреній ситуації, а й захистить роз'єм вашого обладнання від зламу важким і жорстким зовнішнім кабелем.
Пам'ятайте: у радіозв'язку «майже підійшло» — означає не працює. Візуальний контроль займає п'ять секунд, а заміна згорілого Wi-Fi модуля — кілька днів і зовсім інші гроші.
