Якщо ви працюєте з радіосигналами, то напевно стикалися з поняттям SWR – коефіцієнтом стоячої хвилі. Це параметр, який показує, наскільки ефективно сигнал передається системою. У цій статті розберемося, що таке SWR, чому він такий важливий і які роз’єми краще обирати, щоб зв’язок залишався максимально якісним.
Чому важливо контролювати SWR у системах зв’язку
Ідеальне значення SWR – близько 1.0. Це означає, що майже вся енергія передається туди, куди потрібно, без значних відображень назад. Якщо коефіцієнт вищий, це означає, що:
- Частина сигналу повертається назад до передавача.
- Система починає працювати менш ефективно.
- З’являються завади та спотворення, що може погіршити якість передавання.
- Виникають втрати потужності.
- За високого SWR можливий перегрів обладнання та вихід з ладу всієї системи.
Навіть якщо ви оберете якісний коаксіальний кабель із низькими втратами, про який ми розповідали тут, це не гарантує якість зв’язку. Дуже часто проблема виникає не в проводі й не в передавачі, а в дрібниці, про яку забувають: роз’ємі.
Якщо він підібраний неправильно або встановлений неакуратно, частина сигналу почне повертатися назад. Хороший коаксіальний роз’єм зберігає постійний хвильовий опір кабелю, мінімізує відбиття сигналу, а також захищає з’єднання від вологи, пилу та механічних пошкоджень.
Як виміряти SWR: покрокова інструкція
Для точної перевірки якості з’єднання знадобиться спеціальне обладнання. Виміряти SWR можна за допомогою:
1. SWR-метра

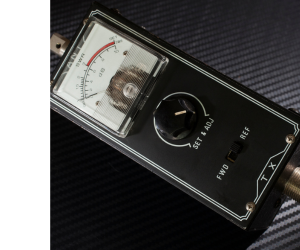

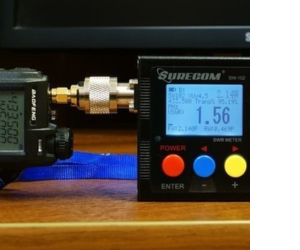

SWR-метр – це компактний прилад, який підключається між передавачем (наприклад, радіостанцією) та антеною або іншим пристроєм. Його потрібно використовувати так:
- Підключіть SWR-метр безпосередньо до виходу передавача.
- До іншого роз’єму приладу підключіть коаксіальний кабель, який веде до антени або обладнання.
- Увімкніть передавач на мінімальній потужності.
- Зчитайте показання приладу: на шкалі буде видно значення SWR.
Після цього залишиться лише інтерпретувати результати. Тут все просто: чим ближче значення до 1.0, тим менше втрат і відображень сигналу.
SWR 1.0–1.5 – чудове узгодження, система працює ефективно.
SWR 1.5–2.0 – допустимий рівень, але можливі невеликі втрати.
SWR понад 2.0 – серйозні відображення, слід шукати проблему в роз’ємі, кабелі або навантаженні.
2. Векторного аналізатора ланцюгів (VNA)

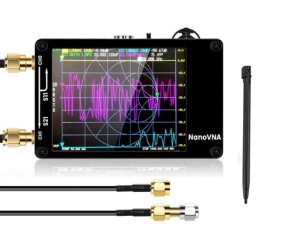

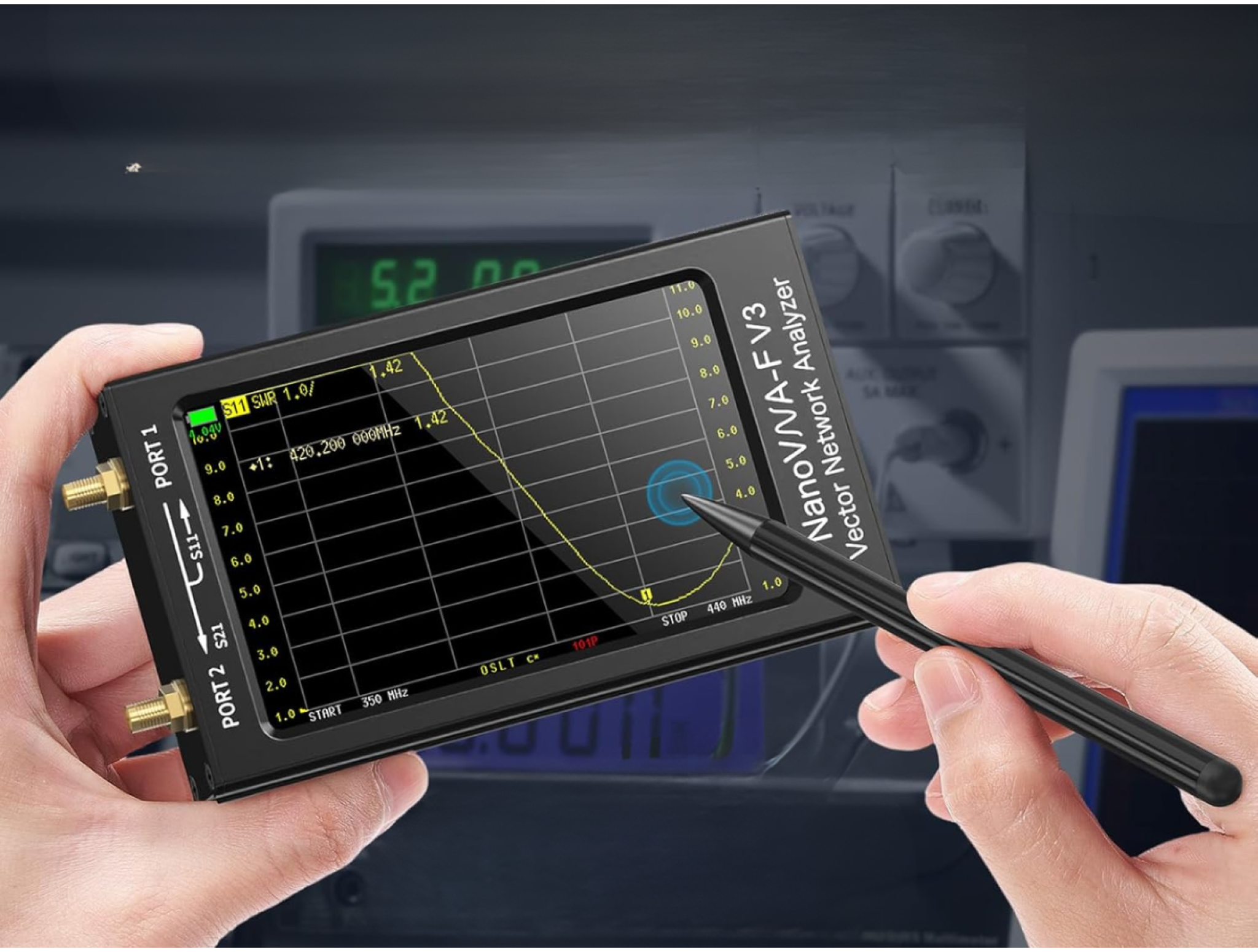

Векторний аналізатор ланцюгів (VNA) – це більш точний прилад для професійних вимірювань, особливо на високих частотах. Користуватися ним трохи складніше:
- Підключіть аналізатор до кінця кабелю.
- Проведіть калібрування приладу, по черзі підключивши три стандартні навантаження: спочатку відкрите (open – кінець кабелю без під’єднання), потім закорочене (short – з’єднання провідників між собою) і погоджене (load – навантаження 50 Ом, яке мінімізує відображення). Це необхідно, щоб прилад врахував власні похибки й міг точно вимірювати характеристики кабелю.
- Запустіть вимірювання.

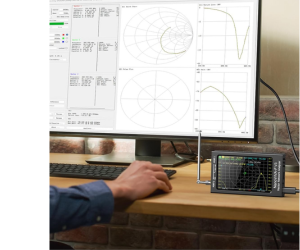

На екрані ви побачите не лише коефіцієнт стоячої хвилі (SWR), а й інші параметри ланцюга: імпеданс (покаже відповідність опору кабелю та обладнання), відображення (відображена хвиля, яка може знижувати ефективність передавання сигналу), фазові характеристики (як кабель впливає на фазу сигналу). Ці дані дозволяють точно визначити, на яких частотах виникають проблеми та в якому місці лінії.

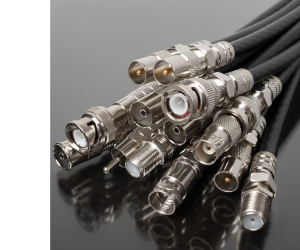

Основні типи коаксіальних розʼємів із низьким SWR
Кожне з’єднання в радіочастотній системі – потенційно слабке місце. Щоб обрати розʼєм, який забезпечить мінімальні втрати, важливо враховувати тип кабелю, робочу частоту та умови експлуатації. Докладніше про різновиди коаксіальних кабелів і принципи їхнього підбору ви можете прочитати в окремій статті. А зараз зосередимося на найпоширеніших розʼємах із низьким SWR.
1. Розʼєми N
Надійні та вологостійкі, стабільно працюють на частотах до 11 ГГц. Їх часто використовують для зовнішніх установок, де важливий захист від дощу, пилу та перепадів температур. Наприклад, у базових станціях і антенах Wi-Fi. Якщо потрібна міцність, водонепроникність і стабільна робота на високих частотах – обирайте саме тип N.
2. Розʼєми SMA
Дуже компактні, розраховані на роботу на високих частотах до 18–26 ГГц залежно від моделі. Їх часто застосовують у радіоелектроніці, бездротовому зв’язку, навігаційних системах і вимірювальному обладнанні. Цей варіант підходить, якщо важливий мінімальний розмір і потрібна підтримка надвисоких частот. Стандартні SMA не вологостійкі – для зовнішнього використання їх можна застосовувати лише в захищених корпусах.
3. Розʼєми BNC
Зручні у використанні завдяки байонетному з’єднанню, яке дозволяє швидко підключати й відключати кабель. Ці розʼєми добре працюють на частотах до 4 ГГц і часто застосовуються в лабораторних стендах, вимірювальних приладах та системах відеоспостереження. Ідеальні для завдань, де важлива простота підключення та стабільна робота в тестових умовах.
4. Розʼєми TNC
Удосконалена версія BNC із різьбовим з’єднанням замість байонетного. Вони забезпечують більш надійне утримання з’єднання під час вібрацій, ударів і впливу зовнішнього середовища. Такий розʼєм варто обирати для застосування в транспорті, промисловому обладнанні та в будь-яких умовах, де з’єднання піддається механічним навантаженням.
Якщо в системі можливі вібрації (наприклад, в автомобілях), не використовуйте BNC – обирайте TNC або N-розʼєми. BNC фіксуються байонетним з’єднанням, яке зручне для швидкого підключення, але не розраховане на роботу в умовах тряски та постійного навантаження. Під час вібрації таке з’єднання може послабитись, що призведе до втрат сигналу або повного розриву ланцюга. А от TNC і N-розʼєми мають різьбову фіксацію, яка забезпечує більш надійне утримання та стійкість до механічних впливів.
На що звернути увагу при виборі коаксіального розʼєма
Багато хто вважає, що для надійного зʼєднання достатньо просто підібрати розʼєм, який фізично підходить до кабелю – як у сантехніці. Але в радіочастотних системах цього недостатньо.
Тут важливо не тільки механічне зʼєднання, а й електричне узгодження. Одним із ключових параметрів є імпеданс (хвильовий опір): якщо він не збігається з опором кабелю (50 або 75 Ом), виникають відображення сигналу, збільшується КСВ і знижується ефективність передачі.
Окрім цього, щоб забезпечити надійне зʼєднання з мінімальними втратами, важливо враховувати такі фактори:
- Матеріал контактів. Позолота або посріблення забезпечують низький опір і надійний контакт.
- Тип кабелю. Розʼєм має точно відповідати діаметру центральної жили та зовнішньої оболонки.
- Частотний діапазон. Для роботи на високих частотах варто обирати розʼєми з заявленим низьким рівнем VSWR (зазвичай < 1.2).
- Герметизація. Для роботи на відкритому повітрі потрібна захист від вологи і корозії (наприклад, IP67).
- Спосіб монтажу. Обирайте розʼєм під зручний для вас метод встановлення – пайка, обжим чи збірка без інструментів.
Якщо кабель і обладнання оснащені розʼємами різного типу, можна використовувати перехідники. Це тимчасове рішення, яке допомагає швидко підключити несумісні компоненти.
Але важливо памʼятати: кожен перехідник вносить додаткові втрати сигналу і може збільшити SWR. Особливо це критично на високих частотах. Уникайте каскадних зʼєднань (розʼєм → перехідник → ще один перехідник), оскільки вони знижують надійність і погіршують характеристики лінії.

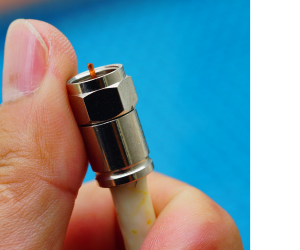

Як правильно встановити коаксіальний розʼєм
Навіть найякісніший розʼєм не врятує ситуацію, якщо його неправильно встановити. Помилки на цьому етапі призводять до високих втрат сигналу, зростання SWR і нестабільної роботи обладнання. Щоб все працювало як треба, при монтажі дотримуйтеся таких рекомендацій:
- Перш ніж почати, ознайомтесь з інструкцією виробника розʼєма. У кожного типу можуть бути свої вимоги до довжини зачистки та способу монтажу (пайка, обжим чи збірка без інструментів).
- Обережно зачистіть зовнішній ізоляційний шар кабелю, намагаючись не пошкодити обплетення. Використовуйте спеціальні інструменти, які забезпечать точність і мінімізують ризики помилок.
- Обережно відокремте обплетення від внутрішнього діелектрика і зачистіть центральну жилу.
- Переконайтеся, що екран і центральний провідник не пошкоджені – будь-які дефекти погіршують якість зʼєднання.
- Дотримуючись рекомендацій виробника, акуратно виконайте монтаж розʼєма. Після цього перевірте, що він сидить рівно, обплетення ціле, а кріплення надійно зафіксоване.
Завершивши установку, обовʼязково виміряйте коефіцієнт стоячої хвилі (SWR). Якщо значення більше 1.5, ймовірно, щось пішло не так, і слід перевірити зачистку, обжим і правильність збірки.
