Світлодіодні стрічки COB

Світлодіодний чіп COB

COB (Chip-on-Board ) стрічка використовує технологію, в якій кілька світлодіодних чіпів розміщені безпосередньо на одній компактній основі або підкладці. Це дозволяє створювати яскраві та потужні джерела світла з високою щільністю та маленького розміру. Поверх діодів накладається загальний шар люмінофора. В результаті утворюється рівномірна суцільна світлова лінія з потужним світінням та великим кутом розсіювання світла. Світловий потік може перевищувати 120 люменів на ват. Щільність розміщення діодів на 1 см² досягає 70 кристалів, тому з боку практично неможливо відрізнити окремі джерела в смузі світла, що зливається.

У COB стрічках можуть бути використані світлодіоди різних кольорів, включаючи білий, теплий білий, холодний білий, червоний, зелений, синій та інші. Це дозволяє створювати стрічки з різними кольоровими ефектами та варіантами освітлення.

COB стрічки зазвичай мають плоский і компактний дизайн, завдяки якому їх можна легко встановлювати на різних поверхнях в інтер'єрах для підсвічування, реклами, на виставкових стендах і скрізь, де потрібне яскраве та рівномірне освітлення.

Гнучка COB стрічка зазвичай має гнучку друковану плату (Flex PCB) в основі, на яку монтуються COB світлодіоди. Це дозволяє їй згинатися і набувати форми відповідно до поверхні, на яку вона встановлюється. Гнучкі стрічки мають високу гнучкість і можуть бути вигнуті в різні форми і встановлені на кривих або нерівних поверхнях.

Жорстка COB стрічка, навпаки, має жорстку друковану плату, яка забезпечує їй фіксовану форму та жорсткість. Це робить її більш придатною для застосування, де потрібна установка на рівних поверхнях або в стаціонарних місцях, де гнучкість не є необхідністю. Жорстка стрічка може мати пряму форму або бути вигнутою в зумовлених кутах або формах. свої переваги та застосування в різних галузях. Гнучкі COB стрічки зазвичай використовуються там, де потрібна гнучкість та адаптація до форми поверхні, такі як освітлення рекламних вивісок, підсвічування контурів та декоративне освітлення. Жорсткі COB стрічки знаходять застосування в стаціонарних установках, таких як освітлення стель, світильники або підсвічування всередині меблів, де потрібна жорсткіша і стійкіша конструкція.

Фото - Конструкція COB

Важливо відзначити, що COB світлодіоди стрічки є невід'ємною частиною самої стрічки, і їх не можна замінити окремо або модифікувати. Зазвичай довжина стрічки COB у готових комплектах 5 метрів, але не завжди потрібні всі 5 метрів. Тому може виникнути питання: а чи можна її різати?

Як розрізати світлодіодні стрічки

Щоб розрізати стрічку COB, вам знадобляться тільки ножиці. На друкованій платі світлодіодної стрічки чітко позначено мітки зі значком ножиць, різати можна лише в цьому місці. Нарізані смуги можна використовувати знову, і їх найкраще з'єднувати пайкою, але, якщо це неможливо, можна використовувати конектори для світлодіодних стрічок COB.

Схема де різати світлодіодну стрічку COB

У стрічці COB (Chip-on-Board) використовуються кілька основних матеріалів:

Чипи світлодіодів (LED): COB-світлодіоди є декілька маленьких світлодіодів, змонтованих на невеликому чіпі. Вони можуть бути виготовлені з різних напівпровідникових матеріалів, таких як галієві сполуки (GaN), германієві сполуки (Ge), арсеніди (As), фосфіди (P) та інші.

Підкладка: Це основа, на якій розташовуються чіпи світлодіодів. Підкладка виготовляється з кераміки, алюмінію або інших теплопровідних матеріалів, які забезпечують хорошу теплопровідність та ефективне охолодження світлодіодів. Чим товщі підкладка, тим краще вона відводить тепло, і тим довше служать світлодіоди.

Конектори: Для підключення стрічки COB до джерела живлення та керування використовуються різні типи конекторів. Це можуть бути пайки, роз'єми або спеціальні з'єднувачі, призначені для COB-стрічок.

Покриття та захист: COB-стрічка може бути покрита захисним шаром, який забезпечує захист від вологи, пилу та механічних пошкоджень. Залежно від конкретного застосування покриття може бути виконане з силікону, епоксидної смоли або інших матеріалів.

Провід:< /strong> Для подачі живлення та керування сигналами в COB-стрічці використовуються дроти або провідники. Вони можуть бути мідними або алюмінієвими. Фото-стрічка COB в інтер'єрі дає смугу рівномірного світла. без крапок" title="COB стрічка в інтер'єрі дає смугу рівномірного яскравого світла без крапок" align="" width="100%" height="100%" />

Двосторонній скотч: Для монтажу стрічки на поверхні.

Матеріали, що використовуються у стрічці COB, можуть змінюватись в залежності від виробника та моделі .

Основні відмінності COB у порівнянні з іншими типами світлодіодних стрічок:

- Смуга, що світиться без точок.
- Нижче споживання електроенергії.
- Більш висока світловіддача.
- Більш тривалий термін експлуатації.
- Можна використовувати повністю прозорий розсіювач світла.
- Світло різноспрямоване і не засліплює.
- Стрічка COB краще справляється з перепадами напруги.

Коли краще використовувати світлодіодну стрічку COB?

Відповідь буде залежати від потрібного результату. Коли ми використовуємо звичайну світлодіодну стрічку, ми можемо бачити яскраві крапки, що світяться, навіть крізь матовий розсіювач. Щоб уникнути цього ефекту і домогтися однорідної смуги, що світиться, ми рекомендуємо використовувати світлодіодні стрічки COB, в яких окремі крапки, що світяться, не видно навіть крізь прозорий розсіювач. Світлодіодні стрічки COB створюють рівномірні лінії світла з кутом розсіювання 180° навіть у профілях без розсіювача або у відкритому вигляді. Якщо в просторі є поверхні, що відбивають світло - дзеркала, глянсові керамічні або металеві поверхні, то за допомогою світлодіодних стрічок COB ви досягнете рівного світла без відображень точок світла в дзеркалах, вікнах, підлогах, стінах приміщення і візуально це відмінний результат.
< img src="/upload/Derksen/blog/foto-vs-cob-led--lights.jpg" alt="Фото - Світлодіодна стрічка COB зі світлою стрічкою проти стандартної LED стрічки " title="Світлодіодна стрічка COB зі світлою смугою проти стандартної LED стрічки " width="100%" height="100%" caption="false" style="margin-bottom: 20px; margin-top: 20px;" />

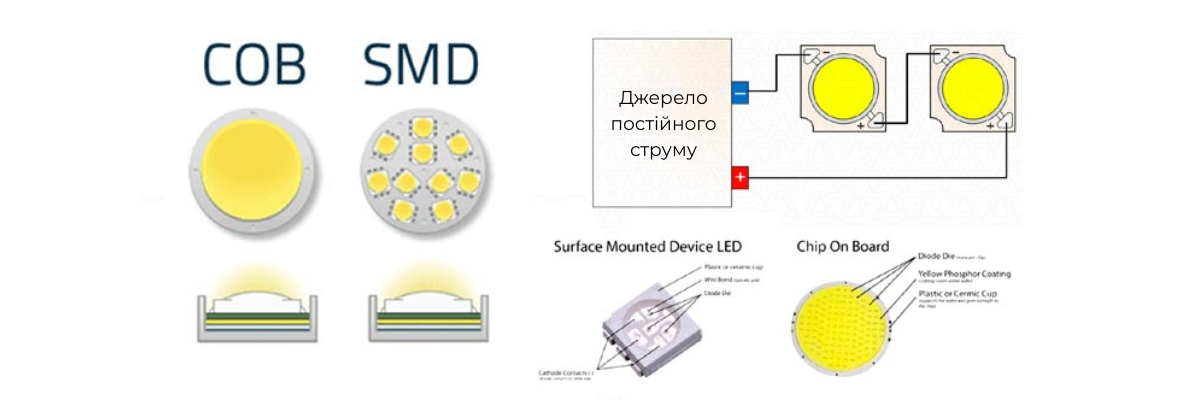

COB проти SMD

Світлодіоди COB або « чіпи на платі» - це крок вперед у більш ефективному використанні енергії. Як і SMD, чіпи COB також мають кілька діодів на одній поверхні. Але різниця між світлодіодами COB і SMD полягає в тому, що у світлодіодах COB зазвичай 9 або більше діодів. Незалежно від кількості діодів, мікросхеми COB мають лише 1 ланцюг та 2 контакти. Ця проста конструкція схеми є причиною того, що світлодіоди COB виглядають як панель, тоді як діоди SMD виглядають як набір точок, що світяться.

Багато маленьких чіпів інтегровані в один великий чіп COB. Крихітні маленькі та ледь помітні шматочки напівпровідникового кристала з'єднані безпосередньо з алюмінієм, що дозволяє виробляти їх без паяння. Такий метод також забезпечує максимальне розсіювання тепла. Люмінофорне покриття забезпечує повний контроль колірної температури. Цей тип світлодіодної технології дозволяє довести щільність чіпів до 70 чіпів на квадратний сантиметр і дає набагато більшу гнучкість і кращу яскравість у порівнянні з іншими світлодіодними технологіями.

Електронна матриця COB менше, ніж у SMD. Найменша площа виробу з великою кількістю джерел світла гарантує більшу яскравість та ефективнішу роботу освітлювального пристрою в цілому. COB-світлодіоди забезпечують до 120 люмен/ват, що вдвічі більше світловіддачі SMD-світлодіодів. За тієї ж потужності, що й у SMD, ми маємо більше люмен/ват, використовуючи стрічку COB. Перевага світлодіодних стрічок COB – вони одночасно дають зниження споживання електроенергії на 30-40%, і збільшення потоку світла більш ніж на 30%. Багато в чому це відбувається завдяки охолодній підкладці чіпів і хорошому тепловідводу. COB має більшу надійність і більш тривалий термін служби, ніж світлодіоди SMD.

Який термін служби світлодіодних стрічок COB? div Все залежить від якості стрічки. Світлодіодні стрічки COB мають термін служби більше 40 000 годин і після цього терміну вони все ще зберігають 80% яскравості. Загалом термін служби можна оцінити в 50 000 годин. Це еквівалентно роботі протягом 5 років без перерви.
