В чому відмінності роз'ємів RJ45 категорій 5e, 6, 6a, 7 та 8

Ситуація, коли після монтажу магістралі на дорогому кабелі Cat 6a реальна швидкість передачі даних не перевищує 100 Мбіт/с або постійно зникає — це результат системної помилки при виборі конектора. Роз'єм RJ45 (8P8C) часто помилково вважають другорядною деталлю, проте саме він визначає стабільність фізичного контакту та рівень перехресних перешкод. Проблема може бути як у частотній невідповідності, так і в банальній фізиці: товсті жили сучасних стандартів просто не входять у вузькі канали бюджетних роз'ємів, що веде до пошкодження міді та браку при обтисканні.

У цій статті ми розберемо технічні відмінності роз'ємів усіх актуальних категорій і допоможемо підібрати комплектуючі під конкретні сценарії використання. Ви дізнаєтеся, як за маркуванням кабелю визначити потрібний тип конектора і на які параметри дивитися, щоб ваша мережа працювала на максимальній швидкості без затримок і втрат пакетів.

Чим відрізняються категорії конекторів RJ45 і який стандарт підійде для ваших завдань

Категорія роз'єму — це суворий стандарт, що визначає його здатність передавати сигнал високої частоти без спотворень. Основна відмінність криється в «геометрії» розташування жил всередині корпусу: чим вища категорія, тим більша відстань між парами, що необхідно для боротьби з наведеннями на високих швидкостях.

Характеристики роз'ємів RJ45 різних стандартів:

• Роз'єми Cat 5e (100 МГц). Базове рішення для мереж до 1 Гбіт/с, де жили всередині розташовані в один ряд. Цього достатньо для більшості домашніх роутерів та офісних ПК, але така конструкція не захищена від перешкод на частотах вище 100 МГц.
• Роз'єми Cat 6 та 6a (250–500 МГц). Стандарти для передачі даних на швидкості 10 Гбіт/с, де жили розташовані в шаховому порядку або розділені вставкою. Це дозволяє мінімізувати взаємний вплив пар і суворо витримати хвильовий опір у 100 Ом.
• Роз'єми Cat 7 та 7a (до 1000 МГц). Професійні конектори в металевому корпусі, призначені для роботи з кабелями типу S/FTP. Вони забезпечують безперервність заземлення та захист від зовнішніх електромагнітних полів.
• Роз'єми Cat 8 (до 2000 МГц). Рішення для дата-центрів зі швидкістю до 40 Гбіт/с, які являють собою масивні польові конектори з інтегрованою мікроплатою для активної компенсації згасання сигналу.

Технічно це працює так: якщо рівень шуму в роз'ємі перевищує допустимий поріг, мережева карта починає фіксувати биті пакети. У відповідь на це алгоритм автоузгодження примусово скидає швидкість порту з 1000 Мбіт/с до 100 Мбіт/с, щоб зберегти лінк. Тому використання роз'єму нижчої категорії — це гарантований спосіб «зрізати» продуктивність усієї лінії на програмному рівні. Про інші можливі проблеми з кабелем «вита пара» ви можете прочитати в нашій тематичній статті.

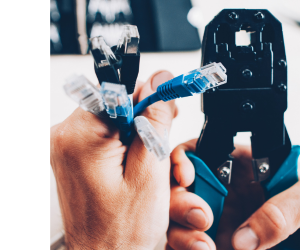

Як підібрати роз'єм RJ45 під діаметр жили та калібр кабелю AWG

Найчастіша помилка при самостійному монтажі — спроба обтиснути товстий швидкісний кабель стандартним дешевим роз'ємом. Чим вища категорія кабелю, тим товстіші в ньому мідні жили (параметр AWG), і вони фізично не входять у вузькі канали конекторів старих стандартів.

Кожна категорія кабелю має свій калібр мідної жили (AWG), і ігнорування цього параметра — найчастіша причина браку при монтажі. Параметр AWG працює за принципом: «чим більше число, тим тонша жила». Спроба обтиснути товсту виту пару Cat 6a конектором для Cat 5e призводить до механічного пошкодження провідника, а використання занадто широкого роз'єму для тонкого кабелю створює «гуляючий» контакт.

Сумісність конекторів з різними калібрами витої пари в мм:

• Товсті жили 22–23 AWG (до 1.5 мм). Характерні для Cat 6a, Cat 7 та спеціалізованих вуличних кабелів. Для них потрібні роз'єми з маркуванням «Big Hole» або польові конектори. Звичайний роз'єм таку жилу просто «не прийме», або ви зламаєте пластикові перегородки при спробі завести кабель.
• Стандарт 24 AWG (до 1.0 мм). Класика для мереж Cat 5e. Це найбільш передбачуваний варіант, під який розраховано 90% стандартних роз'ємів RJ45 на ринку. Ножі тут потрапляють точно в центр жили, забезпечуючи ідеальний контакт.
• Тонкі жили 26 AWG (близько 0.9 мм). Зазвичай зустрічаються в гнучких багатожильних патч-кордах. Вимагають акуратного обтискання, оскільки в широких каналах для Cat 6 жила може зміститися, і ніж пройде повз мідь.
• Ультратонкі кабелі 28–30 AWG (Slim). Використовуються у вузьких кабель-каналах і щільних серверних стійках. Для них випускаються спеціальні зменшені роз'єми, оскільки в стандартному корпусі така жила не фіксується і легко обривається при найменшому натягу.

Остерігайтеся використовувати тонкі кабелі калібру 28 AWG для систем з потужним PoE. Через високий опір тонкої міді кабель буде сильно грітися, що призведе до втрати потужності та може викликати деградацію ізоляції. Завжди звіряйте параметр Max Insulation Diameter у специфікації конектора з товщиною жил вашого кабелю, щоб уникнути перешкод, які вкрай складно діагностувати без частотного аналізатора.

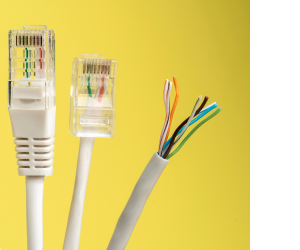

Схеми обтискання T568A та T568B: як правильно розташувати кольори в роз'ємі RJ45

Для коректної роботи мережі жили всередині роз'єму повинні розташовуватися у суворо визначеному порядку, щоб скручені пари всередині кабелю правильно співвідносилися з контактами приймально-передавача. У сучасній мережевій інженерії використовуються два стандарти розпіновки, але їхнє змішування всередині однієї мережі є неприпустимим.

Які бувають схеми обтискання роз'ємів RJ45:

• Стандарт T568B. Загальноприйнята схема в Україні. Порядок кольорів зліва направо (защіпка вниз): біло-оранжевий, оранжевий, біло-зелений, синій, біло-синій, зелений, біло-коричневий, коричневий.
• Стандарт T568A. Альтернативна схема, де оранжева та зелена пари міняються місцями. Використовується рідше, переважно у специфічних або старих проектах.

Застосування цих схем залежить від типу з'єднання: якщо обтиснути обидва кінці кабелю за T568B, вийде прямий кабель для підключення ПК до роутера. Головна небезпека тут — феномен «розщеплених пар». Якщо ви переплутаєте кольори, тестер покаже цілісність ланцюга, але мережа не працюватиме через втрату електромагнітного балансу та порушення хвильового опору лінії в 100 Ом.

Як вибрати надійний конектор RJ45

Довговічність інтернет-каналу безпосередньо залежить від якості врізного контакту (ножа) та його покриття. У бюджетних роз'ємах контакти швидко окислюються, а при використанні технології PoE (Power over Ethernet) поганий контакт викликає нагрівання, що може призвести до оплавлення пластику та виходу з ладу порту роутера.

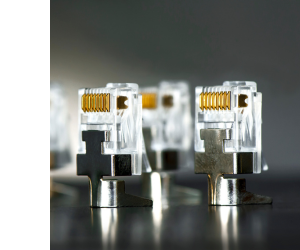

Ознаки якісного конектора RJ45 за типом контактів і напиленням:

• Використання триточкових ножів (3-Prong) — такі контакти мають три зуби, які «охоплюють» жилу з боків і врізаються в центр. Це єдиний правильний варіант для надійного з'єднання з жорстким одножильним кабелем (Solid).
• Наявність золочення товщиною 50 мікродюймів (50 µin) — промисловий стандарт напилення захищає мідь від корозії та забезпечує мінімальний перехідний опір протягом десятиліть.
• Металеве екранування корпусу — обов'язкова оболонка для кабелів типу FTP/STP, яка відводить статику через дренажний дріт кабелю на загальний контур заземлення.

При роботі з PoE-пристроями (камери, точки доступу) якість золочення стає питанням пожежної безпеки. При відключенні роз'єму під навантаженням виникає мікродуга (іскріння); лише шар золота в 50 мікродюймів здатний запобігти вигоранню поверхні контактів і зберегти їхню провідність після сотень циклів перепідключення.

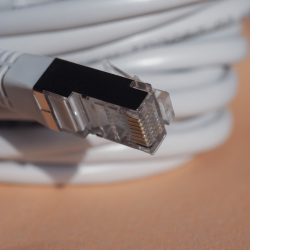

Особливості монтажу конекторів RJ45 Cat 7 та Cat 8

Для категорій 7 та 8 стандартне обтискання кримпером практично не застосовується. Для цих систем використовуються масивні металеві польові конектори (Field Termination Plugs), які забезпечують промисловий рівень надійності та захисту.

Переваги безінструментальних роз'ємів:

• Проста безінструментальна збірка — роз'єм збирається шляхом защіпання кришки, яка сама прорізає ізоляцію з ідеально розрахованим зусиллям.
• Суцільне екранування на 360 градусів — литий металевий корпус повністю закриває місце стику пар, відсікаючи будь-які зовнішні перешкоди.
• Інтегрована плата компенсації — всередині роз'ємів Cat 8 часто прихована мікроплата, що коригує згасання сигналу на частотах до 2000 МГц.

Головна перевага польових роз'ємів в умовах Cat 7/8 — захист від міжкабельних наведень. Без суцільного металевого екрана в місці з'єднання високочастотний сигнал створює перешкоди для сусідніх кабелів у лотку, що миттєво знижує загальну пропускну здатність серверного вузла.

Таблиця підбору роз'ємів RJ45 за характеристиками та завданнями

Для оперативного вибору комплектуючих використовуйте цю таблицю. Вона розділяє вимоги до корпусу на обов'язкові (для роботи екрана) та рекомендовані, а також вказує цільове призначення кожного стандарту.

*Швидкість 10 Гбіт/с для Cat 6 доступна на відстані до 55 метрів.

Ваша мережа працюватиме рівно настільки швидко, наскільки дозволяє її найслабша ланка. Якщо ви вклалися в якісну виту пару, не дозволяйте випадковому конектору зіпсувати результат. У разі виникнення сумнівів, який роз'єм RJ45 вибрати, звертайтеся до нас за безкоштовною консультацією. Ми підкажемо варіант, що підходить для вашого проєкту, та забезпечимо швидку відправку товару по всій Україні, включаючи Київ, Одесу, Львів, Дніпро та Харків.

Відповіді на популярні запитання при обтисканні та заміні RJ45

Чи можна обтиснути роз'єм без спеціального інструменту (кримпера)?

Використання пласкої викрутки для «забивання» контактів вкрай небажане: ви не зможете забезпечити рівномірне зусилля. Це веде або до недотиснутих контактів (інтернет постійно зникатиме), або до деформації пластику, через яку роз'єм застрягне в порті роутера.

Яку схему кольорів вибрати: T568A чи T568B?

Загальноприйнятим стандартом в Україні є схема T568B (починаючи з біло-оранжевого). Важливо, щоб обидва кінці кабелю були обтиснуті за однією схемою — якщо на одному кінці «A», а на іншому «B», ви отримаєте Crossover-кабель, який може працювати некоректно зі старим обладнанням.

Що робити, якщо відламався «язичок»-фіксатор?

Без фіксатора роз'єм нещільно прилягає до порту, що викликає втрату пакетів даних та падіння швидкості. Найкращим рішенням буде повна заміна конектора на новий з використанням захисного ковпачка, який запобігає повторній поломці защіпки.

Чому після обтискання швидкість інтернету впала до 100 Мбіт/с?

Для гігабітної швидкості (1000 Мбіт/с) повинні працювати всі 8 жил кабелю. Якщо одна жила не дійшла до ножа або ніж погано її прорізав, обладнання автоматично скине швидкість до 100 Мбіт/с (для якої достатньо 4 жил).У чому різниця між RJ45 та 8P8C?8P8C — це технічна назва типу роз'єму (8 позицій, 8 контактів), а RJ45 — назва інтерфейсу підключення. У побуті та торгівлі ці поняття стали синонімами, тому при пошуку в магазинах можна використовувати обидва терміни.

Чи впливає якість роз'єму на роботу камер з PoE?

Напряму. Поганий контакт створює високий опір, що при передачі живлення призводить до нагрівання. У дешевих роз'ємах це загрожує оплавленням корпусу конектора та пошкодженням дорогого порту PoE-комутатора.

Навіщо потрібні захисні ковпачки для RJ45 і чи можна обійтися без них?

Ковпачок захищає фіксатор від обламування та запобігає критичному вигину кабелю біля основи. Якщо ви планиєте часто перепідключати кабель (наприклад, у ноутбуці), ковпачок значно подовжить життя роз'єму.
