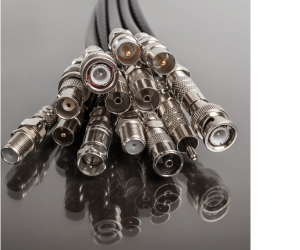

Зовні всі коаксіальні кабелі виглядають однаково: круглий переріз, металеві роз’єми, чорна оболонка. Тому при виборі багато покупців орієнтуються лише на ціну або довжину, не звертаючи уваги на ключовий параметр – хвильовий опір.
Це велика помилка, адже, переплутавши кабелі на 50 і 75 Ом, можна отримати неякісний сигнал, постійні перешкоди або навіть збої в роботі обладнання. У цій статті розберемося, у чому між ними різниця, де який провід використовувати та як обрати правильний варіант для вашої ситуації, щоб система працювала надійно й без неприємних сюрпризів.
Що таке хвильовий опір і чому він важливий
Хвильовий опір – це характеристика кабелю, від якої залежить, наскільки чисто та стабільно передається сигнал, особливо високочастотний. Вимірюється він в омах (Ω) і напряму впливає на сумісність із технікою. Найпоширеніші значення для коаксіальних кабелів – 50 і 75 Ом.
Важливо не плутати хвильовий опір з електричним, який вимірюється мультиметром. Йдеться не про втрати струму, а про те, наскільки добре сигнал «узгоджений» з кабелем і пристроєм, щоб не виникало відбиттів та спотворень.
Кожен пристрій (антена, роутер, камера тощо) має свій очікуваний хвильовий опір. Якщо підключити кабель з іншим значенням, частина сигналу почне відбиватися назад – як ехо в трубі. У результаті можуть виникнути:
- перешкоди та спотворення
- погіршення якості зображення або звуку
- перебої під час передавання даних
- збої в роботі обладнання, аж до його виходу з ладу
Головна проблема полягає в тому, що такі несправності не завжди помітні одразу. Кабель може виглядати справним, але в роботі почнуть проявлятися помилки, які складно діагностувати.
Тому перед тим, як купити коаксіальний кабель, обов’язково перевірте, який хвильовий опір потрібен вашому пристрою. Зазвичай це вказано в інструкції, на корпусі або в технічних характеристиках. Якщо інформації немає – не соромтеся звернутися до виробника або консультанта. Це заощадить вам час, кошти й убереже від зайвих проблем під час налаштування.
Коли варто обрати кабель на 50 Ом
Коаксіальні кабелі з хвильовим опором 50 Ом використовують там, де важлива стабільна передача радіочастотних сигналів від активних джерел – обладнання, що саме генерує сигнал. Вони розраховані на високу потужність і стійкі до спотворень на великих відстанях. Обирайте 50 Ом, якщо вам потрібно:
- підключити Wi-Fi-антену або маршрутизатор, особливо з виносною антеною
- забезпечити стабільну роботу GSM/3G/4G/LTE-репітера – для посилення мобільного сигналу в будинку, офісі або на складі;

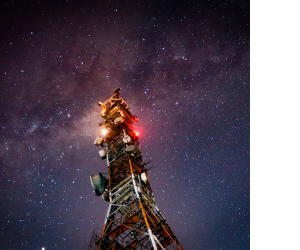

- організувати радіозв’язок як у професійних, так і в аматорських системах (наприклад, для радіостанцій або базових станцій)
- проводити вимірювання або тести ВЧ-сигналів у лабораторних чи виробничих умовах
- встановити антену для IoT-пристроїв, датчиків, телеметрії або промислової автоматизації
Кабелі на 50 Ом використовують в телекомунікаціях, наукових проєктах і військовій техніці – скрізь, де потрібна надійна робота радіосистем без спотворень і перешкод. Докладніше про них ви можете дізнатися з нашої тематичної статті.
Навіщо потрібні коаксіальні кабелі на 75 Ом
Коаксіальні кабелі з хвильовим опором 75 Ом застосовують там, де пріоритет – максимально точна передача сигналу без спотворень, особливо під час підключення пасивних пристроїв. Це такі елементи, що не генерують сигнал, а лише приймають або транслюють далі (телевізори, ресивери, відеокамери та акустика). Вони не підсилюють його і не потребують живлення, тому важливо зберегти якість передавання на всій довжині лінії. Кабелі на 75 Ом обирають, коли потрібно:

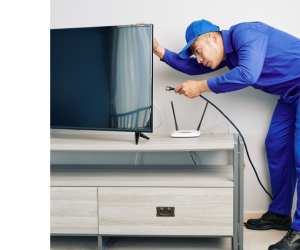

- підключити телевізор до ефірної, кабельної або супутникової антени
- з’єднати супутникову тарілку з ресивером або тюнером
- забезпечити стабільну роботу системи відеоспостереження (CCTV, HD-CVI, AHD)
- передати цифровий аудіосигнал через коаксіальний кабель (формат SPDIF)
- зібрати домашній кінотеатр, акустичну або мультимедійну систему
75-омні кабелі особливо ефективні в побутових і комерційних медіасистемах. Вони підходять для створення надійної інфраструктури передавання відео- та аудіосигналів без спотворень навіть на довгих ділянках.
Порівняння кабелів на 50 і 75 Ом
Оскільки кабелі з хвильовим опором 50 і 75 Ом вирішують різні технічні завдання, це відображається в усіх їхніх характеристиках. Щоб вам було простіше їх порівняти, ми підготували зручну таблицю:
| Тип | Кабель 50 Ом | Кабель 75 Ом |
| Призначення | Радіозв’язок, антени, Wi-Fi | Телебачення, відеоспостереження, супутникове ТБ |
| Хвильовий опір | 50 Ом | 75 Ом |
| Тип сигналу | Радіочастотний, активний | Відео- та аудіосигнали, пасивні лінії |
| Втрати сигналу | Менші під час передавання високої потужності | Менші під час роботи на високих частотах |

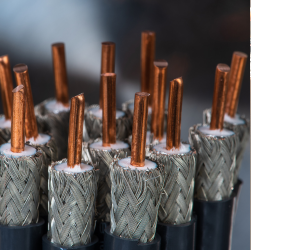

| Центральна жила | Товща (менше опір для потужності) | Тонша (оптимальна для високочастотного сигналу) |
| Приклади кабелів | RG-58, RG-174, LMR-400, ELL-195-UF, ELL-240-UF, ELL-400-UF | RG-59, RG-179, SA08DH |
Ці відмінності – не просто формальність. Вони критичні для стабільної й надійної роботи обладнання. Наприклад, 50-омний кабель використовують у системах, де важлива передача потужності, а 75-омний – там, де головне мінімізувати втрати на високій частоті.
Чому не можна замінювати один кабель іншим

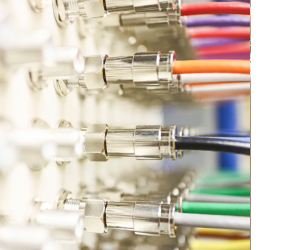

На практиці часто виникає спокуса використати той кабель, що є під рукою, особливо якщо роз’єми виглядають однаковими. Однак за зовнішньою схожістю можуть ховатися серйозні відмінності, які напряму впливають на роботу всієї системи. Застосування кабелю з неправильним хвильовим опором призводить до низки проблем:
- Неузгодженість по імпедансу. Сигнал частково відбивається назад, виникає інтерференція, знижується якість передавання.
- Втрати і спотворення. Особливо критичні для цифрових каналів і відеосигналів, де важлива точність.
- Зменшення дальності передавання. Ослаблений сигнал потребує підсилення або взагалі не досягає приймача.
- Ризик пошкодження техніки. Деякі пристрої чутливі до відбитого сигналу й можуть вийти з ладу.
Важливо розуміти: навіть якщо роз’єми кабелю підходять за формою й легко підключаються до обладнання, це ще не означає, що вони сумісні за електричними параметрами. Головне, на що слід звертати увагу – хвильовий опір. Якщо він не відповідає вимогам системи, сигнал спотворюватиметься або відбиватиметься, а обладнання працюватиме нестабільно або взагалі вийде з ладу. Докладніше про те, як правильно обрати та встановити роз’єми, ми розглядали в попередній статті.
Як визначити хвильовий опір кабелю
Якщо на кабелі немає маркування або ви сумніваєтесь у його характеристиках, визначити хвильовий опір «на око» не вийде. Мультиметр також не допоможе, адже він вимірює лише постійний (омічний) опір, який у коаксіальних кабелів майже завжди наближається до нуля. Натомість існує кілька дієвих способів перевірити хвильовий опір і впевнитися, що кабель підходить для вашої системи.

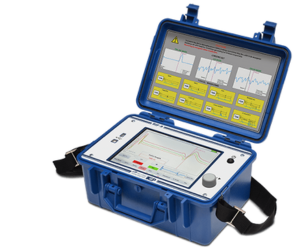

1. За допомогою рефлектометра (TDR)
Це точний професійний метод. Рефлектометр (TDR – Time Domain Reflectometer) подає імпульс у кабель і вимірює відбитий сигнал. За часом відгуку та характером відбиття прилад визначає хвильовий опір. Метод надійний, але потребує спеціалізованого обладнання, тому найчастіше використовується на виробництві або в лабораторіях.
2. За допомогою генератора сигналів і осцилографа
Підходить для досвідчених користувачів. На один кінець кабелю підключають генератор високочастотного сигналу через узгоджувальний резистор, на інший – змінне навантаження. Ви спостерігаєте сигнал на осцилографі та підбираєте навантаження так, щоб відбиття зникли або стали мінімальними. У цей момент опір навантаження збігається з хвильовим опором кабелю. Це трудомісткий, але дієвий спосіб.
3. Порівняння з кабелем у робочій системі
Якщо у вас є кабель із уже відомим хвильовим опором (наприклад, 75 Ом), можна по черзі підключити обидва кабелі до одного й того ж обладнання – наприклад, до антени та ресивера. Порівняйте, як працює система:
- чи не з’являються перешкоди
- чи не знижується рівень сигналу
- чи не виникають збої або помилки
Якщо після заміни кабелю система починає працювати нестабільно – найімовірніше, опір відрізняється і виникло неузгодження. Такий спосіб не дає точних цифр, але може стати в пригоді в побуті.
При виборі між кабелями на 50 і 75 Ом завжди орієнтуйтесь на вимоги вашого обладнання. Універсальних рішень не існує. Те, що ідеально працює для радіозв’язку, може спричинити помилки у відеоспостереженні й навпаки.
Правильний хвильовий опір – це запорука стабільної роботи системи, без перешкод, втрат і неочікуваних збоїв. Не економте на узгодженні: правильно підібраний кабель означає надійність, яку не видно одразу, але вона точно відчується під час експлуатації.
Якщо у вас виникли складнощі з вибором підходящого коаксіального кабелю, зв’яжіться з нами будь-яким зручним способом для безкоштовної консультації. Наші експерти допоможуть обрати найкращий варіант для вашого завдання, а в разі потреби ми зможемо зібрати для вас кабель за індивідуальним замовленням! Доставка товарів здійснюється по всій Україні, включаючи Київ, Харків, Дніпро, Львів, Одесу та інші міста.
