Який роз'єм вибрати для важкого коптера: XT60 чи XT90

Коли ви збираєте важкий БПЛА (наприклад, вантажний апарат), ставки зростають. Конструкція виходить масивною, і під час різкого збільшення обертів потужна гвинтомоторна група може споживати з батареї величезні струми. І саме тут багато хто припускається помилки — залишає на силовому кабелі класичний жовтий конектор XT60, не розрахований на такі навантаження.

Що відбувається далі? Конектор розжарюється, пластик деформується, надійний контакт зникає, і дорогий апарат падає. Розберемося, чому важливо оцінювати реальне споживання системи і який конектор дійсно потрібен для високих струмів.

Порівняння роз'ємів XT60 та XT90: чому розмір вирішує все

Щоб зрозуміти різницю, достатньо поглянути на паспортні специфікації (datasheet) від оригінального виробника AMASS. Вони задають допустимі режими експлуатації роз'єму за певних умов:

Важливо розуміти: на багатьох FPV-дронах короткочасний струм може перевищувати ці значення, тобто фактичний режим експлуатації виходить за межі вказаної виробником специфікації.

Але ключовий момент тут — фізичний розмір. У масивне контактне гніздо XT90 силовий дріт 10 AWG (а для важких БПЛА і 8 AWG) лягає щільно та надійно. Намагаючись установити занадто товстий кабель у XT60, дехто має спокусу відкусити частину мідних жил. Робити так категорично не можна. Ви власноруч створюєте вузьке місце, яке неминуче перегріється під навантаженням.

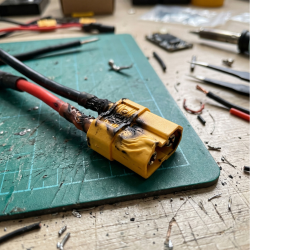

Чому XT60 плавиться під високим навантаженням

Вся справа у фізиці процесу. Вибір конектора залежить не від розміру рами (великий дрон із правильними моторами може літати плавно і споживати мало), а від фактичного струму, якого система потребує під навантаженням. Якщо струм і тривалість навантаження перевищують допустимий режим експлуатації конкретного роз'єму, запускається ланцюгова реакція:

1. Контакт не справляється з проходженням струму, зростає опір, і метал починає стрімко розжарюватися.
2. Нейлон, з якого зроблений корпус, через сильне нагрівання втрачає жорсткість і починає розм'якшуватися.
3. Унаслідок деформації пластику підпружинені контакти можуть утратити щільність посадки.
4. Відбувається деградація з'єднання: площа контакту різко зменшується, опір зростає ще сильніше, що у підсумку може призвести до відпаювання силового дроту або втрати електричного контакту.

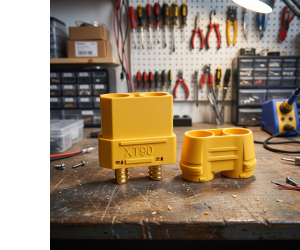

Саме тому масивна контактна група XT90 (4.5 мм) працює як ефективний радіатор. Збільшений об'єм металу краще розсіює тепло, завдяки чому пластик залишається цілим навіть за інтенсивного навантаження.

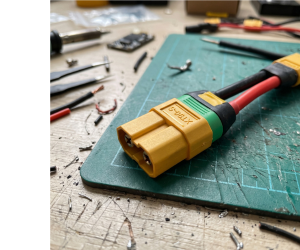

Особливості XT90S і навіщо потрібен іскрогасник у потужних системах

Потужні системи часто використовують батареї конфігурації 6S і вище. Під час підключення такого акумулятора розряджені вхідні конденсатори регулятора обертів (ESC) у перші мілісекунди споживають величезний пусковий струм (inrush current). Через це відбувається стрибок, ви чуєте гучне клацання і бачите електричну дугу. Щоб пом'якшити цей ефект, застосовують версію конектора XT90S з іскрогасником (із зеленою вставкою).

• Часті іскри під час підключення пошкоджують контактні поверхні та погіршують якість з'єднання.
• Пошкоджений метал окислюється, опір контакту зростає, що призводить до додаткового нагрівання під навантаженням.
• Роз'єм XT90S обмежує імпульс струму завдяки вбудованому резистору на 5.6 Ом.

Під час підключення струм спочатку проходить через цей опір, обмежуючи струм заряду вхідних конденсаторів ESC, а після повного з'єднання конектора резистор апаратно вимикається із силового кола. Головне правило — з'єднувати такий роз'єм потрібно впевненим і швидким рухом. Якщо робити це занадто повільно, вбудований резистор може перегрітися і вийти з ладу.

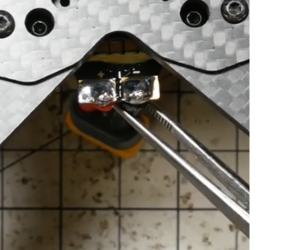

Як правильно паяти XT90 та уникнути помилок новачків

Товстий силовий дріт потребує правильного інструмента. Якщо ви спробуєте припаяти масивний кабель звичайним малопотужним паяльником, то ризикуєте отримати крихке «холодне паяння». Щоб приєднати роз'єм XT90 надійно, дотримуйтесь таких правил:

• Використовуйте інструмент із хорошою тепловіддачею. Чудово підходять паяльні станції від 80 Вт (дуже зручно працювати масивним жалом типу «сокирка» T12-K). Великі деталі потрібно прогрівати швидко.
• Перед паянням обов'язково вставте в роз'єм відповідну частину (гніздо у штекер або навпаки). Другий конектор допоможе втримати контакти в корпусі та відведе частину тепла, щоб вони не змістилися в нагрітому пластику.
• Використовуйте тільки якісні флюс-гелі, що не потребують змивання.
• Відмовтеся від паяльної кислоти або активних жирів — вони можуть спричинити сильну корозію міді та контактних поверхонь, особливо якщо залишки флюсу залишаються під термозбіжною трубкою.

Добре прогрітий шов дає припою змогу надійно змочити поверхні, перетворюючи кабель і контактне гніздо конектора у візуальний моноліт. За умови правильного виконання таке з'єднання забезпечує надійний електричний контакт і необхідну механічну міцність. Більше про поширенні помилки, які виникають при паянні роз'ємів, ми розповідали в цій статті.

Часті запитання щодо конекторів XT60 та XT90

Чи можна використовувати перехідник з XT60 на XT90?

Для силового кола важкого коптера адаптери краще не використовувати. Будь-яке додаткове з'єднання — це зайвий контактний опір і потенційно слабке місце за високих струмів. Надійніше перепаяти роз'єм на самій батареї.

Чи достатньо XT60 для мого дрона?

Вибір залежить не від діаметра пропелерів, а від розрахункового або виміряного струму і тривалості навантаження. Якщо телеметрія показує, що апарат у робочих режимах регулярно виходить за межі специфікацій XT60, необхідний перехід на XT90.

Як перепаяти батарею і не влаштувати замикання?

Ріжте та паяйте силові дроти винятково по черзі. Якщо перекусите бокорізами плюсовий і мінусовий дроти одночасно, неминуче влаштуєте коротке замикання.

Чи є різниця між оригіналом та копією?

ІОригінальні конектори (наприклад, від AMASS) виготовляються з якісного термостійкого нейлону. Дешеві підробки можуть почати деформуватися ще на етапі складання від дотику паяльника й абсолютно непередбачувано поводяться під навантаженням.
