Купівля дорогого монітора, високошвидкісної док-станції або зовнішнього SSD часто обертається несподіваною проблемою: комплектний кабель виявляється до смішного коротким. Намагаючись організувати акуратне робоче місце та сховати системний блок подалі під стіл, ви йдете до магазину і стикаєтеся із суворою реальністю.
«Чому у продажу повно кабелів HDMI на 5 метрів, а справжній USB4 зазвичай обмежується одним метром? Невже не можна просто зробити його товщим?» — це класичне запитання від тих, хто хоче сховати проводи. У цій статті ми розберемося, чому фізика заважає подовжити кабель і які реально дієві рішення існують на ринку.
Чому товстий кабель USB4 не вирішує проблему падіння швидкості
Стандарт USB4 працює на екстремальних швидкостях — до 40 Гбіт/с (а в нових версіях і вище). На таких частотах провід перестає бути просто «трубою для електронів» і починає поводитися як складний радіочастотний тракт. Кабель стає повноправною частиною високочастотної електроніки, де виникає відразу кілька фізичних бар'єрів: сильне згасання сигналу, відбиття від роз'ємів, джитер (розсинхронізація) та критичне зростання кількості помилок передачі. Сигнал сильно спотворюється і перестає розпізнаватися приймачем на іншому кінці проводу.
Здавалося б, найпростіший вихід — збільшити переріз мідних жил. Але у світі гігабітних швидкостей електричний опір провідника — це лише мала частина проблеми. На високих частотах критичного значення набувають діелектричні втрати, найсуворіше узгодження імпедансу, якість екранування кожної окремої пари та геометрія скручування.
Якщо зробити провід удвічі товщим, це зовсім не означає, що його довжину можна збільшити удвічі. Збільшення товщини змінює паразитну ємність та індуктивність лінії, робить кабель абсолютно негнучким і створює нові проблеми з цілісністю сигналу. Для пасивного кабелю USB4 на швидкості 40 Гбіт/с практична межа зазвичай становить близько одного метра. Подальше збільшення довжини вимагає значно складнішої конструкції кабелю або активної корекції сигналу.
Довгий кабель USB4: як працюють активні та оптичні кабелі
Незважаючи на закони фізики, підключити пристрій за протоколом USB4 на відстані трьох або навіть десяти метрів усе-таки можна. Але для цього кабель має ускладнитися і перетворитися на розумний девайс.

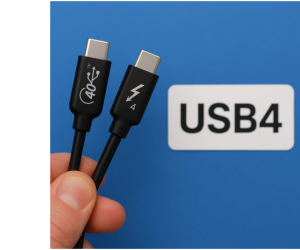

Активний мідний кабель Type-C з підтримкою USB4
У штекери таких дротів вбудовані спеціальні мікросхеми (ретаймери та редрайвери). Вони компенсують втрати на лінії, відновлюють форму сигналу і дозволяють зберегти стабільну роботу на більшій довжині кабелю.
- Дозволяють збільшити довжину мідної лінії до 2–3 метрів.
- Коштують значно дорожче за звичайні пасивні аналоги.
- Часто бувають спрямованими (на штекерах чітко вказано, який кінець вставляти в ПК, а який — у периферію).
Залежно від внутрішньої схемотехніки можуть мати прикрі обмеження щодо сумісності з деякими альтернативними режимами (наприклад, з певними версіями DisplayPort).

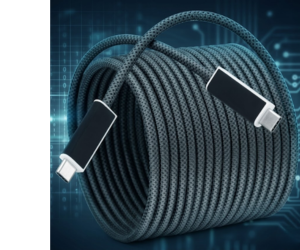

Оптичний кабель USB4 (AOC) для великих відстаней
Вершина еволюції комутації. Усередині штекера електричний сигнал конвертується у світло, летить по оптичному волокну і перетворюється назад на іншому кінці.
- Дозволяють передавати сигнал на десятки метрів (аж до 50 м і більше) без втрат швидкості.
- Коштують дорого і можуть легко зламатися при сильному вигині.
- Використовуються переважно в серверних, медицині та професійних студіях.
Оптичне волокно передає тільки дані, тому для подачі живлення в такі кабелі додають окремі мідні провідники. Через це підтримка передачі енергії (Power Delivery) великої потужності може бути обмежена залежно від конкретної моделі кабелю.
Вибираємо кабель USB4 від 10 см до 50 метрів
Вибір відповідного кабелю безпосередньо залежить від вашого завдання, бюджету і того, як далеко пристрій знаходиться від порту. Намагатися обдурити фізику довгою дешевою міддю — означає гарантовано отримати нестабільну роботу. Щоб не витрачати гроші даремно, орієнтуйтеся на цю практичну шпаргалку.
Таблия вибору кабелю юсб 4 згідно з завданнями:
| Тип кабелю USB4 | Реальна робоча довжина | Для яких завдань брати | Головні нюанси та мінуси |

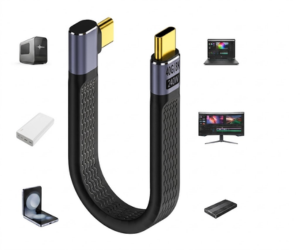

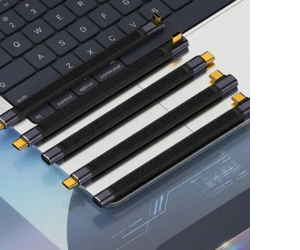

| Пасивний (Passive) | від 10 см до 1 метра | 10–20 см: Зовнішні SSD, хаби-«хвостики», коли док-станція лежить упритул до ноутбука. 0.8–1 м: Стандартне підключення на столі, заряджання ноутбуків. | Найнадійніші та найдешевші. Надкороткі варіанти рятують від плутанини проводів на столі. Можуть підтримувати живлення до 240 Вт за наявності відповідної конструкції кабелю та E-Marker. |
| Активний мідний (Active) | 2 – 3 метри | Монітори на кронштейнах, прихована проводка системного блока під стіл. | Компенсує втрати та відновлює якість сигналу за допомогою вбудованої електроніки. Значно дорожчий, жорсткий, може бути спрямованим (важливо не переплутати кінці). |
| Оптичний (AOC) | 5 – 50 метрів | Відеостудії, серверні, VR-шоломи, прокладання лінії в інші кімнати. | Тонкий, легкий, забезпечує ідеальний сигнал. Дуже дорогий, боїться різких зламів, часто має обмеження щодо передачі живлення. |
| Дешевий NoName «40 Gbps» | 2 – 5 метрів | Підходить тільки для простих завдань або роботи на знижених швидкостях. | Купівля — лотерея: кабель може запуститися як звичайний USB 3.2, впасти до USB 2.0 або працювати з відео тільки в базових роздільних здатностях. |
Для 90% повсякденних настільних завдань пасивного кабелю (короткого або метрового) цілком достатньо. Він забезпечить максимальну швидкість, передасть потрібну потужність і виведе картинку без затримок. Вихід за межі одного метра завжди означає подорожчання комутації та вимагає уважного вивчення характеристик вбудованих у кабель мікросхем.
Чому дешевий довгий кабель USB4 40 Gbps — це лотерея
Маркетплейси завалені триметровими кабелями за копійки з гордим маркуванням «USB4 40 Gbps». Купівля такого шнура — це завжди ризик, оскільки напис на упаковці нічого не гарантує. Детально про те, як бренди хитрують із характеристиками і чому гучним обіцянкам не варто вірити, ми докладно розібрали в минулій статті.
Переважна більшість дешевих довгих кабелів не проходять офіційну сертифікацію. При підключенні відбувається процес навчання лінії (link training): пристрої узгоджують максимально стабільний режим роботи. Якщо якість сигналу недостатня для 40 Гбіт/с, з'єднання може перейти на нижчу швидкість (fallback mode) — наприклад, скинутися до USB 3.2 (10 Гбіт/с) або навіть USB 2.0.
Найпідступніше, що проблеми виявляються не відразу. Зовнішній SSD може справно визначатися і перекидати файли, а ось при спробі вивести через цей самий кабель картинку на монітор у високій роздільній здатності зображення почне мерехтіти, покриватися артефактами або монітор просто згасне.
Обмеження довжини в один метр — це не недолік стандарту USB4, а неминуча ціна екстремально високої швидкості. Чим швидше летять дані, тим складніше зберегти якість сигналу на довгому мідному провіднику. Тому інженери ставлять перед користувачем жорсткий вибір: або обмежуватися коротким пасивним кабелем (метровим чи зручним 13-сантиметровим «хвостиком»), або додавати в комутацію дорогу активну електроніку.
Популярні запитання про USB4
Чи можна з'єднати два метрові кабелі через перехідник-«бочечку», щоб отримати два метри?
Категорично не рекомендується. Будь-який додатковий конектор у ланцюгу створює додаткові неоднорідності імпедансу та погіршує якість високочастотного сигналу. На швидкостях USB4 40 Гбіт/с навіть невелике погіршення лінії може призвести до нестабільної роботи або зниження швидкості. Результат непередбачуваний: з'єднання може працювати нестабільно, перейти на нижчу швидкість або взагалі не встановитися.
А як щодо кабелів Thunderbolt 4? Вони мають такі самі проблеми з довжиною?
Так. Стандарти USB4 та Thunderbolt 4 побудовані на схожій фізичній базі й мають однакову пропускну здатність. До речі, якщо ви хочете чітко розуміти різницю між цими інтерфейсами і не переплачувати даремно, рекомендуємо прочитати наш тематичний матеріал. Пасивні кабелі Thunderbolt 4 також обмежені довжиною близько одного метра. Сертифіковані двометрові кабелі Thunderbolt 4 зазвичай є активними, що відбивається на їхній вищій вартості.
Чи можна збільшити відстань до монітора за допомогою USB4-хаба?
Так, це чудовий робочий сценарій. USB4-док-станція або сумісний хаб із власним живленням фактично створює нове з'єднання і може використовуватися для збільшення загальної дистанції між пристроями. Ви можете підключити док-станцію до комп'ютера коротким метровим кабелем, а вже від неї пустити ще один метровий кабель до монітора або диска. Сигнал буде заново сформований контролером хаба, але підсумкові можливості залежатимуть від характеристик самого пристрою.
Чи впливає довжина проводу юсб4 на потужність заряджання ноутбука (Power Delivery)?
Безпосередньо ні, якщо кабель якісний. Мідні жили для передачі живлення працюють на постійному струмі і не страждають від високочастотних згасань, як лінії даних. Однак на довгих дешевих проводах із поганим перерізом може виникнути падіння напруги, через що розумний контролер ноутбука знизить споживану потужність, і заряджання піде повільніше.
Чи можна згинати товсті кабелі під прямим кутом, щоб сховати за столом?
Якісні пасивні та активні кабелі мають великий радіус безпечного вигину. Якщо скласти їх під кутом 90 градусів (наприклад, сильно притиснувши до стіни), можна пошкодити або деформувати внутрішнє екранування пар, що призведе до помилок передачі даних. Оптичні кабелі (AOC) ще більш вразливі: різкий злам назавжди зруйнує скловолокно всередині. Для тісних просторів краще відразу купити кабель із заводським Г-подібним (кутовим) штекером.
