Якщо ви підключаєте кімнатну або вуличну антену до телевізора, налаштовуєте систему відеоспостереження з аналоговими камерами, встановлюєте супутникове ТБ, прокладаєте кабель від маршрутизатора до Wi-Fi-антени або монтуєте GSM-ретранслятор для підсилення мобільного зв’язку – майже напевно вам знадобиться коаксіальний кабель.
На перший погляд усі вони виглядають однаково: круглі, чорні, з центральною жилою всередині. Але варто вибрати не той кабель, і сигнал почне перериватися, зображення «розсипатися», а звук – спотворюватися.
Чому так відбувається? Тому що кабель має параметри, які мають точно відповідати тому, де й як ви його використовуєте. Ми підготували докладну покрокову інструкцію, дотримуючись якої ви зможете підібрати найвідповіднішу модель для вашої ситуації.
Крок 1. Визначте тип сигналу, що передаватиметься
Перше, з чого починається вибір коаксіального кабелю, – це тип сигналу, який ви передаватимете. Від нього безпосередньо залежить, який хвильовий опір має мати провід. Цей параметр визначає, наскільки коректно він зможе передавати сигнал без спотворень і втрат.
Найпоширеніші значення – 50 і 75 Ом. Вони застосовуються в різних сферах:

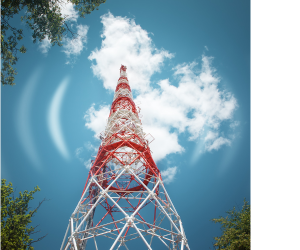

- радіосигнали (Wi-Fi, GSM, радіозв’язок, антени) – 50 Ом
- відеосигнали (аналогове/цифрове телебачення, відеоспостереження, супутник) – 75 Ом
- цифровий звук (наприклад, SPDIF) – 75 Ом
- вимірювальні й контрольні лінії – 50 Ом
Неправильно підібраний опір спричиняє відбиття сигналу, перебої в передачі та зниження ефективності всієї системи. При цьому кабелі з різним опором можуть виглядати однаково. Тому обирати провід потрібно не за зовнішнім виглядом, а за типом сигналу, з яким він працюватиме. Це – вихідна точка, від якої залежать усі подальші параметри й сумісність. Детальніше про відмінності між кабелями на 50 і 75 Ом ви можете дізнатися з нашої статті.
Крок 2. Уточніть вимоги обладнання до кабелю
Навіть якщо ви вже визначили потрібний опір за типом сигналу – цього недостатньо. Різні пристрої можуть мати власні точні вимоги до кабелю, який до них під’єднується, і їх також потрібно враховувати.
Як правило, необхідні характеристики вказуються в документації або безпосередньо на пристрої. Наприклад, маркуванням Input impedance: 50 Ohm або 75 Ohm. Ці дані визначають, який саме кабель забезпечить коректну роботу системи.
Важливо враховувати, що деякі роз’єми, наприклад BNC, підтримують як 50-омні, так і 75-омні кабелі. Зовні вони майже не відрізняються, але всередині мають різний діаметр центрального контакту. Підключення кабелю з невідповідним опором призведе до погіршення сигналу, навіть якщо фізично все підходить.
Наприклад, у системах відеоспостереження (AHD, HD-CVI тощо) використовуються лише 75-омні кабелі, незалежно від зовнішнього вигляду роз’ємів. Помилка у виборі призведе до падіння сигналу та збоїв у роботі.
Тому не орієнтуйтеся на зовнішній вигляд кабелю й роз’ємів. Використовуйте лише ті моделі, які точно відповідають вимогам вашого обладнання – це допоможе уникнути нестабільності й збоїв. Якщо технічні характеристики недоступні, варто знайти інформацію на сайті виробника або в офіційних джерелах.

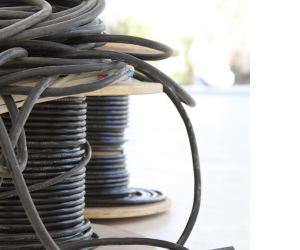

Крок 3. Враховуйте довжину траси та допустимі втрати сигналу

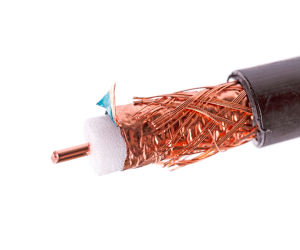

Сигнал у коаксіальному кабелі поступово слабшає в процесі проходження по лінії. Це явище називається затуханням. Воно залежить від довжини кабелю, частоти сигналу та конструкції провідника. Якщо втрати перевищують допустимі значення, сигнал спотворюється або зовсім зникає.
Затухання залежить від кількох чинників:
- Довжини кабелю – чим довша траса, тим вищі втрати.
- Частоти сигналу – високочастотні сигнали втрачаються сильніше.
- Конструкції кабелю – зокрема від його діаметра, екранування та використаних матеріалів.
Якщо втрати перевищують допустимий рівень, сигнал може спотворюватися або повністю зникати. Тому під час вибору кабелю важливо враховувати не лише довжину, а й умови експлуатації. Ось загальні рекомендації:
- за довжини до 10 метрів можна використовувати стандартні моделі, такі як RG-58 (50 Ом) або RG-59 (75 Ом)
- для трас довжиною від 20 до 50 метрів краще обирати кабелі зі зниженим затуханням, наприклад, LMR-195, LMR-240 або їхні доступні аналоги з подібними характеристиками: ELL-195-UF і ELL-240-UF
- при довжині понад 50 метрів, особливо якщо передаються високочастотні сигнали або кабель прокладається на вулиці, необхідні моделі зі збільшеним діаметром, щільним екрануванням і якісним діелектриком – це LMR-400 та ELL-400-UF
Чим щільніше обплетення й вища екранувальна здатність, тим менше зовнішніх наведень і нижчі втрати на високих частотах. Це особливо критично для радіосистем і прокладки на відкритому повітрі.
Коли довжина траси перевищує 20 метрів, особливо при підключенні антен, бездротових модулів або передачі відеосигналу, обов’язково варто розрахувати рівень затухання. Ігнорування цього чинника – одна з найчастіших причин погіршення сигналу та нестабільної роботи системи.
Крок 4. Оцініть умови прокладки та експлуатації
Коаксіальні кабелі застосовуються в найрізноманітніших умовах – від житлових приміщень до відкритих будівельних майданчиків і промислових об’єктів. Зовнішнє середовище, температура, рівень завад і спосіб монтажу безпосередньо впливають на вимоги до конструкції проводу. Щоб система працювала стабільно та надійно, враховуйте, де й як буде прокладено лінію:
- На вулиці та під відкритим небом потрібна вологозахисна й морозостійка оболонка. Оптимально використовувати кабелі з поліетиленовою (PE) ізоляцією, стійкою до ультрафіолету та низьких температур. В умовах підвищеної вологості або ризику механічних пошкоджень бажано, щоб у кабелі був гідрофобний заповнювач або герметизація жил.
- Усередині стін, коробів і гофрованих труб важлива гнучкість і стійкість до вигинів. Кабель повинен витримувати укладання з малим радіусом вигину (зазвичай не менше 5–10 діаметрів кабелю). Також обов’язковою є оболонка з негорючого матеріалу, наприклад LSZH – вона знижує ризик займання й не виділяє токсичних газів.
- Поруч із джерелами електромагнітних завад необхідне посилене екранування. Підходять моделі з подвійним обплетенням, алюмінієвою фольгою та щільним плетінням. Для ефективного заземлення бажано, щоб кабель мав дренажний провідник (drain wire).
- У виробничих і агресивних середовищах потрібна підвищена механічна міцність. Використовуються кабелі з товстою оболонкою, стійкою до вібрацій, перегинів, тиску, а також до впливу олив, хімікатів і перепадів температур.
- При низьких або змінних температурах слід враховувати робочий температурний діапазон кабелю. ПВХ-оболонка втрачає еластичність уже при -10 °C, тоді як морозостійкі моделі (на основі PE) зберігають властивості при -40 °C і нижче.
Додатково покращити стійкість кабелю до зовнішніх впливів дозволяють захисні обплетення, що надягаються поверх оболонки. Залежно від типу, вони можуть як просто підвищити міцність, так і забезпечити ефективне екранування.

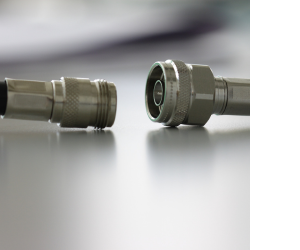

Крок 5. Підберіть відповідний тип роз’єма та забезпечте узгодження
Якість з’єднання безпосередньо впливає на передавання сигналу. Якщо роз’єм не відповідає характеристикам кабелю або обладнання, виникають втрати, відбиття сигналу та порушення погодження. Це особливо критично на високих частотах і при використанні довгих ліній.

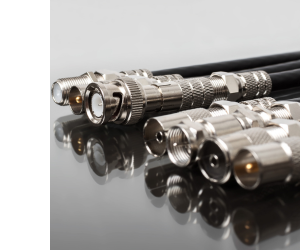

Тип роз’єма має відповідати хвильовому опору кабелю та умовам експлуатації. Ми детально розглядали це питання в окремій статті, а зараз коротко наведемо найпоширеніші варіанти:
- BNC (50 Ом) – для радіочастотних, вимірювальних і телекомунікаційних систем; сумісні з кабелями RG-58, LMR-195, LMR-240, ELL-195-UF, ELL-240-UF
- BNC (75 Ом) – застосовуються в системах відеоспостереження й телебачення; підходять для RG-59, RG-6

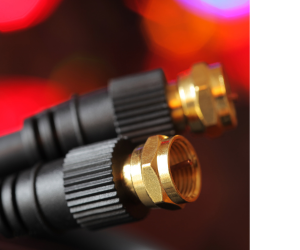

- F-роз’єми (75 Ом) – використовуються в супутникових і кабельних ТБ-мережах; прості в монтажі
- N-роз’єми (50 Ом) – герметичні та надійні, підходять для зовнішнього монтажу й професійного RF-обладнання
- TNC (50 Ом) – стійкі до вібрацій, з різьбовим з’єднанням; альтернатива BNC
- SMA (50 Ом) – компактні, застосовуються у Wi-Fi, GPS та інших ВЧ-пристроях
Особливу увагу слід приділити роботі з BNC-роз’ємами. Варианти на 50 і 75 Ом виглядають однаково, але відрізняються внутрішньою конструкцією. Невідповідність призводить до поганого контакту, підвищених втрат і спотворення сигналу.
Щоб забезпечити надійне з’єднання:
- Обирайте роз’єми з таким самим хвильовим опором, як і кабель.
- Перевіряйте сумісність як електричних, так і механічних параметрів.
- Використовуйте професійні інструменти для обтискання або паяння.
- Уникайте перехідників і адаптерів без потреби – вони погіршують погодження.
- Для зовнішнього монтажу використовуйте герметичні роз’єми з вологозахистом.
Якщо ви не впевнені, який коаксіальний кабель придбати, звертайтесь до нас за безкоштовною консультацією! Ми не лише допоможемо підібрати найкращу модель, а й виготовимо індивідуальну збірку, яка ідеально підійде для вашого проєкту. Доставку здійснюємо по всій Україні, включаючи Київ, Харків, Львів, Дніпро, Одесу та інші міста.
