Коаксіальна лінія — це замкнене коло передачі високочастотного сигналу, що складається з кабелю, роз’ємів, перехідників та підключеного обладнання. Її завдання передати сигнал від джерела до приймача без втрат та спотворень. Щоб це працювало, лінія повинна зберігати однаковий хвильовий опір по всій довжині та надійний контакт між усіма елементами.
Таку систему використовують у телевізійних та антенних установках, системах відеоспостереження, радіозв’язку та вимірювальній техніці. Але навіть якісні кабелі та дорогі роз’єми не врятують, якщо при монтажі допустити помилки. Порушення екранування, неправильна зачистка або недбала обжимка призводять до ослаблення сигналу, шумів та перебоїв у роботі обладнання.
У цій статті розберемо найпоширеніші помилки при монтажі коаксіальної лінії та пояснимо, як їх уникнути, щоб система працювала стабільно та без втрат.
1. Неправильна зачистка коаксіального кабелю

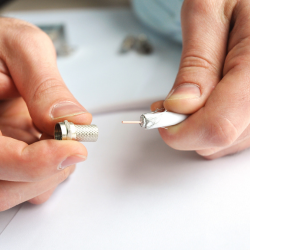

Це одна з найчастіших і водночас найнебезпечніших помилок. При знятті зовнішньої ізоляції звичайним ножем часто пошкоджується екран або діелектрик. Іноді монтажник зрізає занадто багато, а потім намагається «виправити» ситуацію, обрізаючи шматок кабелю повторно — у результаті з’являються мікрозаломи та неоднорідності.
Навіть невелике зминання або надріз внутрішнього ізолятора змінює геометрію кабелю. Сигнал починає відбиватися, з’являються втрати та наведення.

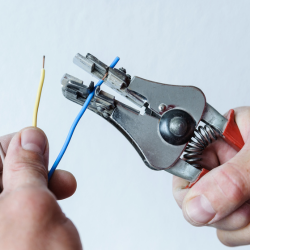

Щоб уникнути цього, використовуйте професійний інструмент — стриппер. Він зрізає оболонку строго на задану глибину та під потрібним кутом, не пошкоджуючи внутрішні шари. Якщо робота виконується ножем, рухи повинні бути легкими, без тиску, лише по колу.
2. Замикання коаксіального кабелю між жилою та екраном

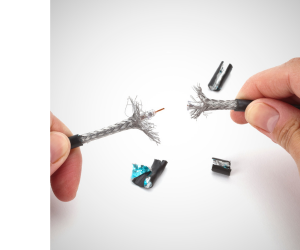

Багато хто вважає, що якщо коаксіал підключений і сигнал є, значить все зібрано правильно. На практиці часто між жилою та екраном залишається один-два волоски обплетення, яких не видно неозброєним оком. Цього достатньо, щоб при найменшій вібрації з’являлися перебої, а з часом контакт замкнувся повністю. Результат — раптове зникнення сигналу та складний пошук несправності.
Тому після зачистки уважно оглядайте місце з’єднання. Усі жилки екрана повинні бути акуратно відгорнуті назад і не торкатися центрального провідника. Після зборки бажано перевірити лінію мультиметром — між жилою та екраном не повинно бути провідності.
3. Поганий контакт роз’єму коаксіального кабелю

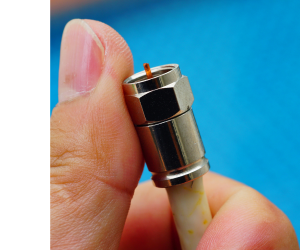

Навіть при ідеальній зачистці кабель може працювати нестабільно, якщо роз’єм встановлено з помилками. Найпоширеніша — неплотний контакт центральної жили в конекторі. При обтисканні або пайці жила може залишитися вільною або перекошеною, а при вібрації контакт порушується. Проблема особливо актуальна для систем відеоспостереження, де з’єднання піддаються постійному навантаженню.
Рішення: використовуйте якісні роз’єми та відповідний інструмент для обтискання. У кожного кабелю свій діаметр, і роз’єми підбираються строго за типом (RG-6, RG-59 тощо). Недопустимо «насаджувати» конектор із зусиллям або підкладати ізоляцію для щільності — це тимчасовий захід, який призводить до деградації сигналу. Про найпоширеніші помилки при монтажі коаксіальних конекторів і як їх уникнути ми розповідали в цій статті.
4. Неправильний вибір коаксіального роз’єму

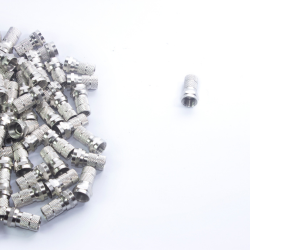

Подібна помилка трапляється навіть у досвідчених монтажників. Роз’єми різняться не лише за діаметром, але й за конструкцією, матеріалом та типом з’єднання (обтискні, різьбові, компресійні).
Якщо встановити роз’єм, розрахований на інший тип кабелю, контакт між екраном і корпусом буде неповним, а опір з’єднання зросте. У результаті сигнал відбивається, з’являється «сніг» на екрані або падає рівень сигналу в мережі.
Перед встановленням завжди перевіряйте сумісність — за маркуванням кабелю, типом конектора та хвильовим опором. Це заощадить час і дозволить уникнути переділу.
5. Перегини та деформація кабелю
Коаксіальний кабель не терпить грубого поводження. На відміну від звичайних проводів, його не можна згинати, скручувати або тягнути зусиллям. Навіть невеликий перелом порушує симетрію конструкції.
Зовні кабель може виглядати цілим, але сигнал вже частково загасає всередині. Особливо часто це трапляється при прокладанні кабелю в стінах, коли його «тягнуть» із натягом.
Щоб уникнути проблем, необхідно дотримуватися мінімального радіусу вигину — не менше 5–10 діаметрів кабелю. При кріпленні використовуйте м’які стяжки або кліпси, які не стискають оболонку.
6. Порушення екранування та заземлення
Екрануюче обплетення та фольга — це захист від зовнішніх електромагнітних наведень. Якщо екран не затиснутий щільно або десь порушений контакт, сигнал починає «ловити» шуми та перешкоди.
Особливо чутливі до цього лінії, що проходять поруч із силовими кабелями або джерелами електромагнітних полів.
Важливо не лише щільно з’єднати екран з корпусом роз’єму, а й зберегти його безперервність по всій довжині. У системах великої протяжності рекомендується підключати екран до заземлення в одній точці — це знижує рівень наведень та підвищує стабільність сигналу.
7. Несумісність по хвильовому опору
Ще одна поширена причина втрат — використання кабелів і обладнання з різним хвильовим опором. У побутових ТВ- та відеосистемах застосовуються коаксіали на 75 Ом, а в радіозв’язку — 50 Ом.
Якщо підключити кабель 75 Ом до приймача 50 Ом, частина сигналу відбиватиметься, створюючи стоячі хвилі. На практиці це проявляється як «плаваючий» рівень сигналу, втрата зображення або спотворення звуку.
При виборі компонентів потрібно переконатися, що всі елементи — кабель, конектор, підсилювач, роз’єми та приймач — розраховані на однаковий опір.
Помилки в монтажі майже завжди проявляються не одразу. Спочатку сигнал працює, але якість поступово погіршується: з’являються шуми, переривання, перешкоди, а через кілька місяців система повністю виходить з ладу.
Неправильне обтискання або механічні пошкодження прискорюють окиснення контактів та руйнування екрана. У результаті ремонт обходиться дорожче, ніж початкова правильна установка.
