При виборі кабелю найчастіше виникає плутанина між потужністю обладнання, струмом навантаження та реальним перерізом провідника. У характеристиках пристроїв вказуються вати, у таблицях — ампери, а на самих дротах можна зустріти як міліметри, так і маркування AWG. Через це легко купити дріт, який працюватиме на межі або почне помітно нагріватися.
У цій статті розберемо, як вибрати переріз кабелю за потужністю та струмом, як перевести AWG у мм² і як користуватися таблицями навантаження, щоб підібрати провідник без ризику перегріву лінії.

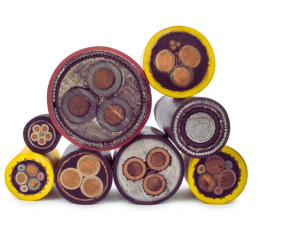

Що таке переріз кабелю і чому він важливий
Переріз кабелю — це площа провідника, через яку проходить електричний струм. Цей параметр зазвичай вказується у квадратних міліметрах (мм²) і показує фактичну товщину мідного провідника всередині ізоляції.
Чим більший переріз кабелю, тим більший струм він здатний безпечно пропускати. Якщо ж через дріт проходить навантаження, що перевищує допустиме значення, провідник починає нагріватися. Це відбувається через електричний опір матеріалу.
Перегрів проводки призводить одразу до кількох проблем:
- підвищується опір лінії
- виникає падіння напруги
- обладнання працює нестабільно
- ізоляція кабелю може руйнуватися
Тому при підключенні обладнання важливо враховувати не лише довжину кабелю чи тип ізоляції, а й переріз провідника.
Чим відрізняється AWG від перерізу кабелю
При виборі кабелю можна зустріти два способи позначення товщини провідника. У європейських та азійських стандартах використовується переріз кабелю у квадратних міліметрах (мм²). Однак у багатьох технічних описах та на імпортних дротах зустрічається маркування AWG.

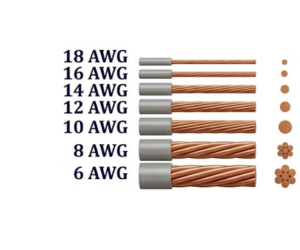

AWG (American Wire Gauge) — це американська система вимірювання діаметра провідників. На відміну від метричної системи, де використовується площа перерізу, тут застосовується номер калібру дроту.
Особливість цієї системи в тому, що чим менше число AWG, тим товщий кабель. Наприклад:
- 24 AWG — тонкий сигнальний дріт
- 18 AWG — кабель для живлення невеликих пристроїв
- 12 AWG — вже досить потужний силовий провід
Тому при виборі кабелю часто виникає плутанина, особливо якщо обладнання та проводка використовують різні системи позначень.
AWG у мм²: таблиця переведення та вибору перерізу кабелю
Щоб спростити вам вибір, ми підготували таблицю відповідності AWG та перерізу кабелю. Також вказані орієнтовні значення допустимого струму для мідних провідників за нормальних умов охолодження.
| AWG | Переріз кабелю | Допустимий струм | Типові завдання |
| 28 AWG | 0,08 мм² | до 1 А | сигнальні лінії, датчики |
| 26 AWG | 0,13 мм² | до 1,5 А | електроніка, інтерфейсні кабелі |
| 24 AWG | 0,20 мм² | до 2 А | датчики, ланцюги керування |
| 22 AWG | 0,33 мм² | до 3 А | внутрішня проводка електроніки |
| 20 AWG | 0,52 мм² | до 5 А | живлення невеликих пристроїв |
| 18 AWG | 0,82 мм² | до 8–10 А | малопотужне обладнання, LED |
| 17 AWG | 1,04 мм² | до 11 А | блоки живлення, LED-системи |
| 16 AWG | 1,31 мм² | до 13–15 А | живлення обладнання |
| 15 AWG | 1,65 мм² | до 15–18 А | лінії живлення |
| AWG | Переріз кабелю | Допустимий струм | Типові завдання |
| 14 AWG | 2,08 мм² | до 20–25 А | потужні блоки живлення |
| 13 AWG | 2,62 мм² | до 25–30 А | силові лінії |
| 12 AWG | 3,31 мм² | до 30–32 А | автомобільне обладнання |
| 11 AWG | 4,17 мм² | до 35 А | силові ланцюги |
| 10 AWG | 5,26 мм² | до 40–45 А | акумуляторні системи |
| 9 AWG | 6,63 мм² | до 50 А | потужні DC лінії |
| 8 AWG | 8,37 мм² | до 60–65 А | силові кабелі |
| 7 AWG | 10,55 мм² | до 70–75 А | живлення потужного обладнання |
| 6 AWG | 13,3 мм² | до 90–100 А | високонавантажені силові лінії |
Значення допустимого струму є орієнтовними й можуть відрізнятися залежно від умов експлуатації. На реальне навантаження впливають довжина кабелю, температура навколишнього середовища, спосіб прокладання та тип ізоляції. При роботі з високими струмами зазвичай рекомендується вибирати дріт із невеликим запасом (+20–30%) за перерізом.
Як розрахувати переріз кабелю за потужністю та напругою
При виборі перерізу кабелю важливо розуміти, яке навантаження проходитиме через дріт. Саме від навантаження залежить, чи буде провідник нагріватися.
Однак у характеристиках обладнання найчастіше вказується не струм, а потужність. Наприклад, блок живлення — 600 Вт або інвертор — 1000 Вт.
Тому при виборі кабелю спочатку потрібно зрозуміти, який струм створює ця потужність. Адже саме він проходить через провідник і викликає його нагрівання.
Зв'язок між потужністю, напругою та струмом описується формулою: P = U × I, де:
- P — потужність (Вт)
- U — напруга (В)
- I — струм (А)
Щоб підібрати кабель, формулу використовують у зворотному вигляді: I = P ÷ U.
Це дозволяє визначити струм навантаження, після чого можна вибрати дріт із відповідним перерізом.
Приклад розрахунку перерізу кабелю за потужністю пристрою
Припустімо, використовується електричний прилад потужністю 1000 Вт, який працює від звичайної побутової мережі 220 В. Щоб зрозуміти, який струм проходитиме через кабель, використовуємо формулу:
- I = P ÷ U
- 1000 ÷ 220 = 4,5 А
Це означає, що через дріт проходитиме приблизно 4,5 ампера струму.
Далі все просто: за таблицею допустимих струмів можна визначити, який переріз кабелю безпечно витримає таке навантаження.
Наприклад, мідний дріт перерізом 1 мм² вже здатний безпечно працювати зі струмом близько 10 А, тому для навантаження 4–5 А такого кабелю достатньо з великим запасом.
Таблиця потужності та струму для різних напруг
Тепер, коли ми знаємо, що таке потужність, можна використовувати таблицю для швидкого вибору кабелю. Вона показує, який струм проходить при заданій потужності та напрузі, і дозволяє відразу зіставити ці дані з таблицею допустимого перерізу кабелю.
| Потужність пристрою (Вт) | Струм при 12 В (А) | Струм при 24 В (А) | Струм при 220 В (А) |
| 50 | 4,2 | 2,1 | 0,23 |
| 100 | 8,3 | 4,2 | 0,45 |
| 150 | 12,5 | 6,3 | 0,68 |
| 200 | 16,7 | 8,3 | 0,91 |
| 500 | 41,7 | 20,8 | 2,27 |
| 750 | 62,5 | 31,3 | 3,41 |
| 1000 | 83 | 41,7 | 4,55 |
| 1500 | 125 | 62,5 | 6,82 |
| 2000 | 167 | 83 | 9,1 |
Як довжина кабелю впливає на вибір перерізу дроту
При передачі електроенергії по провіднику частина енергії неминуче втрачається через його опір. Чим довший кабель, тим вищий його загальний опір і тим сильніше проявляється падіння напруги.
Це означає, що при великій довжині лінії обладнання може отримувати напругу нижчу за номінальну. В результаті виникають проблеми:
- знижується ефективність роботи пристрою
- обладнання може працювати нестабільно
- кабель починає нагріватися сильніше
Особливо помітний вплив довжини кабелю у низьковольтних системах — наприклад, при живленні обладнання від 12 В або 24 В. Навіть на відносно невеликій відстані втрати напруги можуть бути критичними.
Тому для довгих ліній живлення часто вибирають кабель із більшим перерізом, ніж того вимагає лише струм навантаження. Товстіший дріт має менший опір і зменшує втрати енергії на лінії.
Приклад: Якщо навантаження становить 10 А, то при довжині кабелю 2–3 метри може бути достатньо дроту 1,5 мм². А ось при довжині 20–30 метрів розумніше використовувати 2,5 мм² або навіть 4 мм².
Таким чином, при виборі кабелю завжди потрібно враховувати не лише струм навантаження, а й відстань між джерелом живлення та обладнанням.
Покроковий алгоритм вибору перерізу кабелю
Щоб правильно підібрати кабель, зручно використовувати просту послідовність дій:
- Визначте потужність обладнання. Подивіться характеристики пристрою. Зазвичай потужність вказується у ватах (Вт).
- Розрахуйте струм навантаження. Використовуйте формулу: I = P / U. Це дозволить зрозуміти, який струм проходитиме через кабель.
- Врахуйте довжину лінії. Якщо кабель довгий, падіння напруги може стати помітним. У цьому разі варто вибирати дріт із більшим перерізом.
- Підберіть кабель за таблицею допустимого струму. Порівняйте отриманий струм із таблицею та виберіть дріт, який витримує це навантаження.
- Додайте запас за перерізом. На практиці кабель зазвичай вибирають із запасом 20–30% за допустимим струмом. Це знижує нагрівання провідника та збільшує термін служби проводки.
Далі залишиться тільки врахувати умови експлуатації та підібрати відповідну оболонку. Докладніше про це можна дізнатися з нашої минулої статті про вибір електричного кабелю.

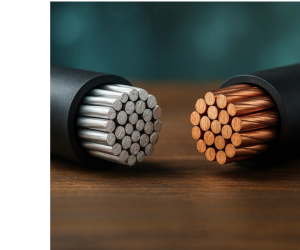

Як матеріал провідника впливає на вибір перерізу кабелю
У більшості сучасних кабелів використовується мідний провідник. Мідь має високу електропровідність, тому дозволяє передавати великий струм при порівняно невеликому перерізі.
Однак у деяких системах, особливо у стаціонарній електропроводці, може використовуватися алюмінієвий дріт. Його електропровідність приблизно на 35–40% нижча, ніж у міді, тому для того самого навантаження потрібен дріт більшого перерізу. Наприклад:

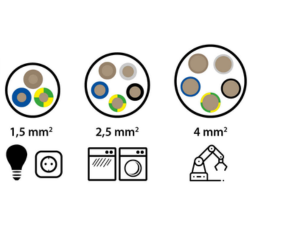

- Для лінії з навантаженням близько 16 А потрібен мідний кабель 2,5 мм² або алюмінієвий 4 мм².
- Для вищого навантаження близько 25 А підійде мідний дріт 4 мм² або алюмінієвий 6 мм².
Таким чином, при однаковому навантаженні алюмінієвий дріт зазвичай повинен мати переріз приблизно в 1,5 раза більший, ніж мідний. При виборі важливо враховувати матеріал провідника та орієнтуватися на реальні характеристики конкретного дроту, а не тільки на його зовнішній діаметр чи товщину ізоляції.

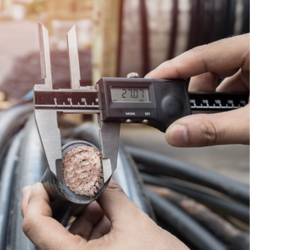

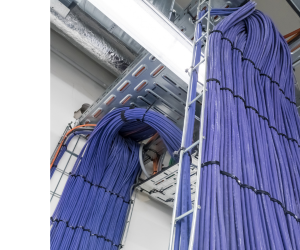

Як спосіб прокладання впливає на допустимий струм
Допустимий струм для кабелю багато в чому залежить від того, як саме він прокладений. Це пов'язано з охолодженням провідника: чим гірше кабель віддає тепло у навколишнє середовище, тим сильніше він нагрівається при тому самому навантаженні.
На практиці умови прокладання можуть помітно змінювати допустимий струм:
- Кабель на відкритому повітрі охолоджується найкраще і може працювати зі струмом, близьким до табличного.
- Кабель у кабель-каналі або гофрі нагрівається сильніше — допустиме навантаження зазвичай знижується приблизно на 10–20%.

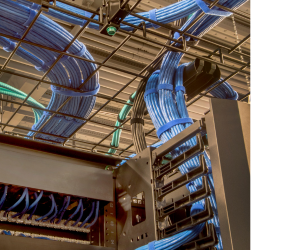

- Кілька кабелів, прокладених разом у пучку, додатково нагрівають один одного — у цьому разі допустимий струм може зменшуватися приблизно на 20–30%.
Це означає, що дріт, розрахований за таблицею на 20 А, при щільному прокладанні може безпечно працювати лише зі струмом близько 14–16 А. Тому при монтажі в закритих каналах або гофрі рекомендується збільшувати переріз на один крок: замість 1,5 мм² використовувати 2,5 мм², замість 2,5 мм² — 4 мм² тощо.
Часті помилки при виборі перерізу кабелю
Навіть маючи таблиці, легко припуститися помилок:
- вибір кабелю суворо за мінімальним допустимим струмом
- ігнорування довжини лінії
- плутанина між AWG та метричним перерізом
- орієнтування на товщину ізоляції, а не на реальний переріз провідника
- використання кабелю без запасу за навантаженням
Такі помилки можуть призвести до перегріву проводки, падіння напруги та нестабільної роботи обладнання.
