У чому реальна різниця між одинарним та подвійним екрануванням коаксіального кабелю

Зависає картинка супутникового телебачення, падає швидкість інтернету або по екрану системи відеоспостереження йдуть брижі? Дуже часто корінь проблеми криється не в самому обладнанні, а в дешевому коаксіальному кабелі, який збирає на себе всі електромагнітні наведення від сусідніх роутерів та побутової техніки.

Приходячи в магазин за заміною, покупець неминуче стикається з вибором між одинарним та подвійним екрануванням. Продавці закономірно радять брати дорожчий варіант, але чи така необхідна цей посилений захист на практиці? У цій статті ми розберемо, чим реально відрізняються кабелі з різними екранами і з'ясуємо, коли подвійний бар'єр життєво важливий, а в яких ситуаціях можна сміливо заощадити.

Що таке екранування кабелю і від чого воно захищає?

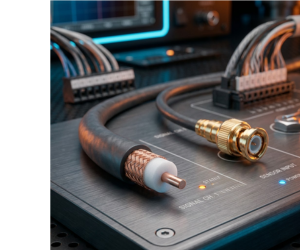

За своєю структурою стандартний коаксіальний кабель складається з центрального провідника, діелектрика (ізоляції), захисного екрана та зовнішньої полімерної оболонки. Екран у цій конструкції відіграє роль своєрідного бар'єра, який вирішує відразу кілька критично важливих завдань при передачі даних на великі відстані. Чим надійніший цей бар'єр, тим чистішим вихідний сигнал доходить від джерела до вашого обладнання.

Які головні функції виконує захисний екран проводу:

1. Блокування зовнішніх наведень (EMI/RFI). У нашому світі повно електромагнітних полів від побутової техніки, смартфонів, радіовишок та Wi-Fi роутерів. Екран діє як клітка Фарадея, не дозволяючи радіочастотним спотворенням впливати на корисний сигнал.
2. Запобігання витоку сигналу. Металевий шар надійно утримує високочастотний сигнал усередині проводу, не дозволяючи йому «фонити» назовні та створювати перехресні перешкоди для інших чутливих пристроїв у приміщенні.
3. Захист від взаємного впливу. Якщо в одному вузькому кабель-каналі або шахті прокладено відразу кілька проводів, якісний екран запобігає накладенню їхніх сигналів один на одного.
4. Відведення наведених струмів (екранувальне заземлення). Спіймані металевим обплетенням електромагнітні перешкоди не просто блокуються, а відводяться по екрану на контур заземлення системи. Це дозволяє ефективно «зливати» паразитне радіочастотне сміття, зберігаючи абсолютну чистоту корисного сигналу, а також запобігає накопиченню статичної електрики на оболонці кабелю.
5. Додаткова міцність. Металеве обплетення бере на себе частину фізичного навантаження, захищаючи крихку внутрішню ізоляцію та центральну жилу від розривів при натягуванні.

Таким чином, якісний екранувальний шар працює як двосторонній непроникний щит. Він не лише береже прийману інформацію від зовнішнього електромагнітного хаосу, а й гарантує, що ваша власна кабельна інфраструктура не стане джерелом дратівливих перешкод для іншої домашньої електроніки.

Де можна використовувати коаксіальний кабель з одинарним екраном

Кабель з одинарним екрануванням має лише один захисний шар навколо внутрішнього діелектрика. Найчастіше в його ролі виступає мідне або алюмінієве обплетення, що складається з безлічі тонких, переплетених між собою металевих ниток. До незаперечних переваг такого рішення можна віднести високу гнучкість проводу, його низьку вартість, а також легкість зачистки при монтажі та встановленні роз'ємів.

Однак обплетення фізично не може покрити сто відсотків поверхні ізолятора: зазвичай щільність покриття становить від 60% до 90%. При сильному згинанні кабелю ці мікроскопічні зазори збільшуються, роблячи центральну жилу вкрай вразливою для високочастотних перешкод.

Для яких завдань можна купити недорогий кабель з одинарним обплетенням:

• Підключення коротких патч-кордів усередині закритих металевих розподільних щитків.
• Розводка старого аналогового телебачення на невеликі відстані в межах однієї кімнати.
• Базові системи відеоспостереження, траси яких пролягають далеко від силових кабелів та промислового обладнання.
• Створення коротких міжблочних з'єднань у побутовій аудіо- та відеоапаратурі (наприклад, збирання кабелів RCA).
• Підключення кімнатних антен для прийому ефірного FM-радіосигналу.
• Тимчасові схеми комутації або стендові тестування обладнання, де провід не закладається в стіну на десятиліття.

У реаліях сучасного ринку одинарне обплетення поступово відходить у минуле. Його застосування залишається доцільним лише в ізольованих, «тепличних» умовах експлуатації, де немає серйозних вимог до високої пропускної здатності, а рівень зовнішнього радіочастотного шуму мінімальний.

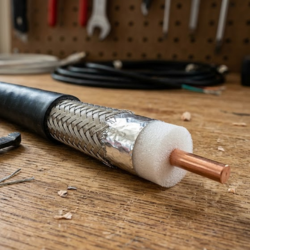

Коли варто обрати кабель з подвійним екраном і в чому його плюси

У кабелях з подвійним екрануванням використовується комбінація з двох різних матеріалів, які ідеально доповнюють захисні властивості один одного. Перший внутрішній шар — це тонка металізована плівка (фольга), яка обертається навколо діелектрика внапусток і забезпечує абсолютне, стовідсоткове покриття. Другий зовнішній шар — це класичне металеве обплетення, яке накладається поверх фольги, захищаючи її від механічних розривів при монтажі та додатково блокуючи низькочастотні наведення. З мінусів такого рішення варто відзначити лише вищу вартість і підвищену жорсткість кабелю, що вимагає трохи більше акуратності при прокладанні у вузьких кабель-каналах.

Чому варто замовити коаксіальний кабель із подвійним екрануванням:

1. Чудовий захист сигналу на всьому діапазоні частот (фольга відсікає високі частоти, а обплетення — низькі).
2. Мінімальні втрати та згасання корисного сигналу на довгих магістральних трасах від щитка до квартири.
3. Повна відповідність суворим стандартам провайдерів для передачі високошвидкісного інтернету та потокового цифрового відео.
4. Висока стійкість до фізичних деформацій, оскільки шар фольги зберігає цілісність захисного контуру навіть на вигинах.
5. Збереження стабільного хвильового опору на всьому протязі лінії, що критично важливо для роботи сучасних чутливих модемів та ресиверів.

Як бачимо, саме симбіоз двох матеріалів робить цей кабель по-справжньому універсальним рішенням. Незважаючи на злегка ускладнений процес зачистки контактів, ви отримуєте гарантовано стабільний сигнал, який не обірветься і не розсиплеться на пікселі через мікрохвильовку, що раптово запрацювала, або близьке розташування роутера.

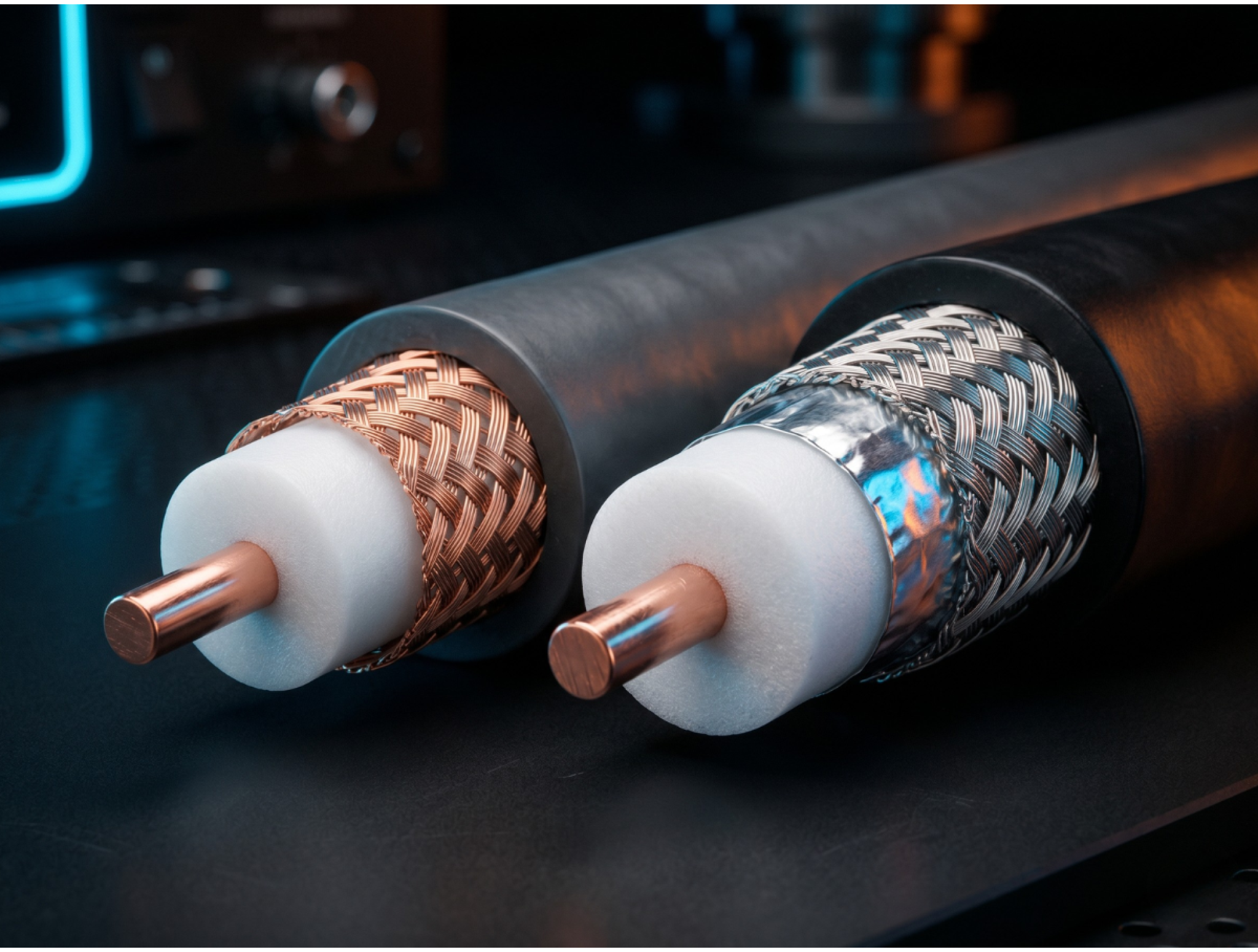

Чим відрізняється одинарний екран від подвійного на практиці

Щоб остаточно розібратися у всіх технічних нюансах, давайте зведемо основні параметри обох типів кабелів у єдину структуру. Це допоможе вам наочно оцінити, наскільки сильно відрізняються їхні фізичні та захисні властивості, а також зрозуміти, в яких саме ситуаціях кожен із них розкриває свій потенціал максимально ефективно.

Таблиця порівняння кабелів з одинарним і подвійним екрануванням:

Бувають ситуації, коли кабельна траса вже прокладена, замінити провід на якісніший немає можливості, а рівень електромагнітних наведень виявився занадто високим. У таких випадках рятують зовнішні екранувальні обплетення. Це спеціальні гнучкі оболонки з лудженої міді, в які затягується існуючий кабель для створення потужного додаткового бар'єра, що надійно відсікає будь-які зовнішні перешкоди. Детальніше про те, як їх правильно обирати та застосовувати, ви можете прочитати в нашій окремій статті.

Який кабель захистить від сильних перешкод на виробництві

Для повноти картини варто згадати, що еволюція кабельних мереж не зупинилася на створенні подвійного бар'єра. У сучасних комерційних та магістральних проєктах, де рівень фонового електромагнітного випромінювання зашкалює, інженери застосовують ще складніші багатошарові конструкції. Вони коштують значно дорожче і вимагають спеціальних професійних конекторів, але гарантують безперебійну передачу даних навіть на промислових підприємствах поруч із працюючими електродвигунами.

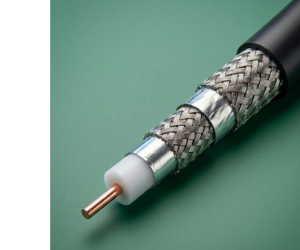

Які існують види багатошарового екранування кабелю, крім подвійного:

• Tri-Shield (Потрійний екран). Складається з фольги, обплетення та ще одного додаткового шару фольги поверх нього. Застосовується в комерційних мережах із високим рівнем зовнішнього шуму.
• Quad-Shield (Квадро-екран). Включає чергування чотирьох шарів (фольга + обплетення + фольга + обплетення) і є найнадійнішим рішенням для вуличних та внутрішньобудинкових магістралей.
• Super Quad-Shield. Екстремальна версія з посиленою щільністю плетіння (до 95% кожного обплетення) для промислових об'єктів та серверних вузлів із критичним рівнем електромагнітного випромінювання.

Важливо розуміти, що у звичайних побутових умовах прокладання таких багатошарових «монстрів» практично позбавлене сенсу через їхню високу ціну та погану фізичну піддатливість. Однак знання про їхнє існування допоможе вам не переплутати їх зі звичайним подвійним екраном під час закупівлі матеріалів для ремонту.

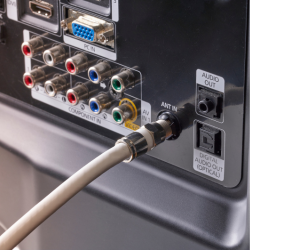

Як вибрати коаксіальний кабель для відеоспостереження, супутникового ТБ та інтернету?

Різниця між цими технологіями — це не просто маркетинговий прийом, а сувора фізика поширення радіохвиль. У сучасних реаліях, коли щільність радіочастотного «сміття» від гаджетів та вишок стільникового зв'язку постійно зростає, економія на якості проводу може призвести до розсипання картинки на телевізорі або постійних обривів інтернет-з'єднання.

Щоб зробити грамотний вибір кабелю для дому і не переплачувати зайвого, орієнтуйтеся на такі рекомендації:

• Для ефірного цифрового ТБ у квартирі: якщо довжина траси не перевищує десяти метрів, якісний провід з одинарним щільним обплетенням цілком впорається зі своїм завданням.
• Для супутникового ТБ: обов'язково використовуйте тільки подвійне екранування, оскільки сигнал із супутника передається на вкрай високих частотах, де просте обплетення абсолютно марне.
• Для систем відеоспостереження: якщо маршрут прокладання проходить поруч із силовими лініями (220В) або перевищує дистанцію в 40 метрів, вибирайте подвійний екран, щоб уникнути брижів на моніторі.
• Для кабельного інтернету: провайдери настійно вимагають використовувати кабель щонайменше з подвійним захистом, оскільки сучасні модеми вкрай чутливі до мікроперешкод.
