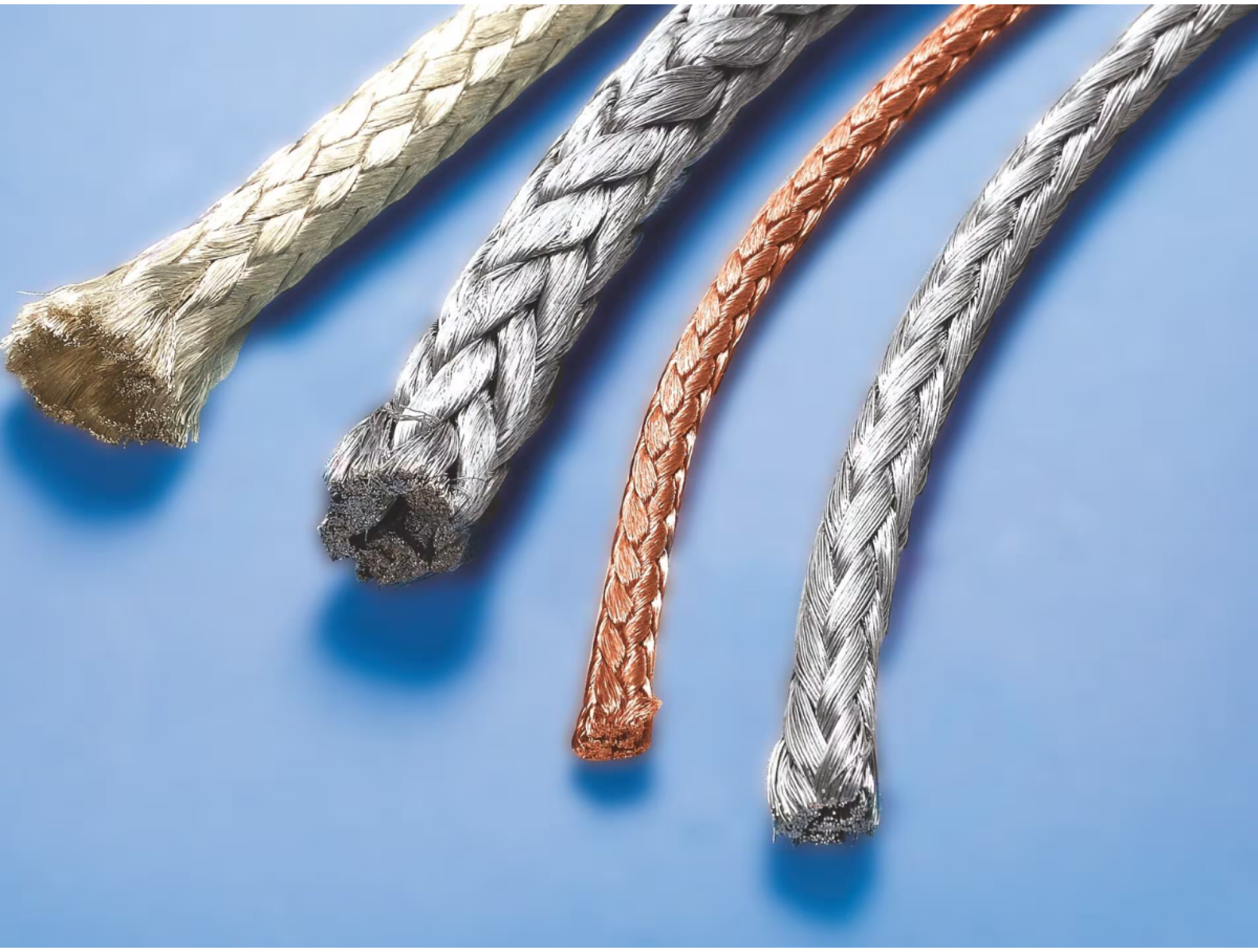

Яке мідне луджене обплетення краще: Techflex, JDD TECH чи DNM?

Якщо ви коли-небудь стикалися з прокладанням кабелів, особливо в аудіо- чи автомобільних системах, ви точно знаєте, наскільки важливо правильно екранувати дроти. Без надійного обплетення з лудженої міді кабель може ловити завади, перегріватися і навіть втрачати контакт.

Докладно про те, навіщо потрібне екранувальне обплетення і яким воно буває, ми розповідали в попередній статті. Сьогодні ж поговоримо про три конкретні серії: Techflex MBN, JDD TECH FR і DNM TC. Усі вони добре захищають від електромагнітних завад і допомагають організувати кабелі акуратно й безпечно, але кожна підходить для своїх задач.

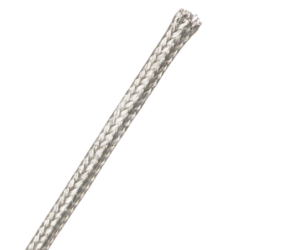

Techflex MBN: преміум для тих, хто не шукає компромісів

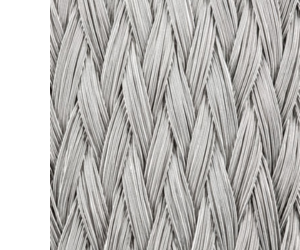

Серія MBN від американського бренду Techflex — це екранувальне обплетення з лудженої міді з щільним і рівномірним плетінням за стандартом ASTM B-33. Воно розраховане на надійний захист кабелів в умовах перегріву, завад, агресивного середовища й вологості. При цьому обплетення виглядає акуратно, без декоративного блиску, але з характерною металевою текстурою, яка пасує для відкритої прокладки. Його обирають за такі переваги:

1. Надійний захист від завад. Щільне плетіння ефективно екранує від високочастотних і імпульсних завад (EMI, RFI), знижуючи ризик спотворень і збоїв.
2. Стійкість до перегріву. Обплетення витримує нагрів до +23 °C, зберігаючи форму й провідність навіть під тривалим навантаженням.
3. Стійкість до корозії. Луджена мідь менше окислюється й підходить для монтажу в умовах підвищеної вологості або поряд з агресивною хімією.
4. Тримає форму. Не розповзається і не деформується після монтажу. Зручно в укладці, особливо якщо важливий акуратний зовнішній вигляд.
5. Універсальні розміри. У лінійці є обплетення діаметром від 1,6 до 57,2 мм — легко підібрати як для тонкого кабелю, так і для потужної силової розводки.
6. Відповідність промисловим нормам. Обплетення не містить галогенів, стійке до мастил, солей і розчинників, відповідає вимогам RoHS і промисловим стандартам.
7. Відмінний зовнішній вигляд. Блищить, як і належить металу — акуратно, але без показної декоративності. Особливо добре виглядає при відкритому прокладанні.

Купити обплетення Techflex з лудженої міді можна для:

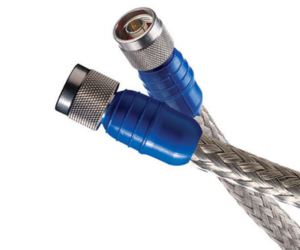

• аудіо- та відеосистем — для захисту від наводок і фону
• промислової автоматики й електроніки, де важлива стабільність сигналу
• серверних і комп’ютерних збірок з відкритим розміщенням кабелів

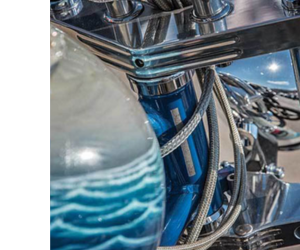

• автозвуку та підкапотної проводки, де потрібні термостійкість і формостійкість
• нестандартних збірок, DIY-проєктів, моддингу та кастомних джгутів

Підсумовуючи, Techflex MBN — це обплетення для тих, хто працює з кабельними системами серйозно: воно захищає, екранує, тримає форму і при цьому виглядає акуратно. Підходить як для промислового монтажу, так і для тих випадків, коли кабель залишається на виду, і до нього є вимоги не лише по функціональності, але й по зовнішньому вигляду.

DNM TC: гнучкість, з якою зручно працювати

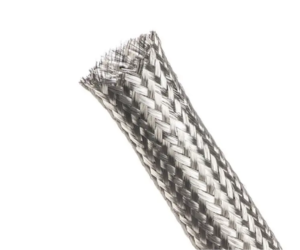

Якщо обплетення Techflex нагадує броню, то серія TC від DNM — це гнучкість і комфорт під час монтажу. Ці екранувальні обплетення з лудженої міді розроблені для випадків, коли важлива не лише захищеність від наводок, а й легкість укладання: у тісних умовах, під час роботи з рухомими кабелями, у джгутах або вузьких каналах. Ось що робить їх вдалим вибором:

1. Гнучкість. DNM TC залишається еластичним навіть при багаторазових згинах. Це особливо зручно під час монтажу в важкодоступних місцях: кабель можна прокласти по криволінійній траєкторії, не пошкодивши екран.
2. Зносостійкість. Обплетення стійке до стирання та порізів, що робить його придатним для рухомих вузлів — наприклад, у робототехніці або на мобільних платформах.

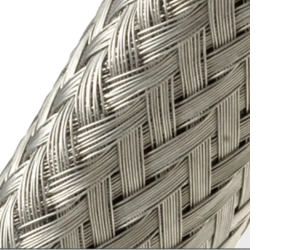

3. Ефективний захист від завад. Плетіння щільне, що забезпечує стабільне екранування від радіочастотних та електромагнітних завад. Цього достатньо для збирання аудіокабелів, комп’ютерних джгутів, автомобільної електрики та інших завдань, де критична якість сигналу.
4. Термостійкість. Робочий діапазон — від -60 °C до +200 °C. Обплетення витримує як морози, так і нагрів від електроніки або двигунів.
5. Стійкість до корозії та вологи. Завдяки лудженню мідних жил обплетення не темніє й не окислюється з часом. Його можна використовувати у вологих умовах, для захисту роз’ємів і шлейфів у виробничому або вуличному обладнанні.
6. Формостійкість і зручність укладання. Обплетення зберігає форму після згину, щільно облягає кабель і не розхитується під час експлуатації. Це особливо зручно при відкритому прокладанні: у комп’ютерних корпусах, аудіозбірках або дизайнерських проєктах. Краї не обсипаються під час нарізання — достатньо акуратно підрізати ножицями або припекти запальничкою.

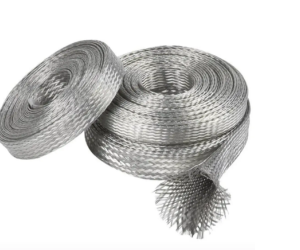

7. Зручний формат постачання. DNM TC — єдина серія, доступна в котушках по 100 м. При цьому можливе замовлення як відрізка від 1 м, так і цілої бухти, що зручно при закупівлях під конкретний обсяг робіт.

Різновидів діаметрів у цієї серії трохи менше, ніж у інших брендів. Але в межах моделей від 2 до 50 мм ви легко зможете підібрати луджене мідне обплетення для:

• кабельних трас, де важлива економічність за збереження екранувальних властивостей
• захисту слабкострумових і контрольних ліній в умовах помірного електромагнітного шуму
• організації й екранування внутрішніх кабелів у розподільчих коробках і шафах
• групування проводів в пристроях і корпусах
• збирання тимчасових або мобільних систем, де критичні мінімальна вага й простота укладання

Серія DNM TC підійде, якщо вам потрібне обплетення з лудженої міді для типових монтажних задач — без переплати за підвищені характеристики, які не завжди потрібні.

JDD TECH FR: доступне рішення для повсякденних завдань

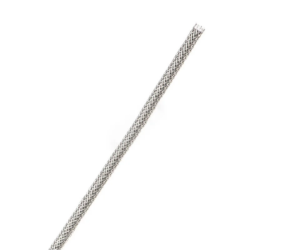

Хоча це найдешевше мідне луджене обплетення з нашого огляду, не варто його недооцінювати. Китайський виробник JDD TECH впевнено конкурує з американським Techflex, пропонуючи аналоги зі схожими характеристиками за ціною більш ніж удвічі нижчою. Серія FR — не виняток. Обплетення має чимало переваг, властивих дорогим брендам:

1. Ефективне екранування. Щільність плетіння досягає 95%, що забезпечує надійний захист від електромагнітних (EMI) та радіочастотних (RFI) завад.
2. Відповідність стандартам. Обплетення повністю відповідає директиві RoHS — не містить свинцю, кадмію та інших небезпечних речовин. Підходить для серійної електроніки та експорту.
3. Гнучкість і зручність монтажу. Завдяки м’якій структурі добре повторює форму кабелю, легко монтується навіть за нестандартного прокладання.
4. Стійкість до агресивних середовищ. Луджена мідь не боїться пального, оливи, розчинників і вологи, тож підходить для використання в складних промислових умовах.
5. Широкий вибір діаметрів. У серії представлені розміри від 1,5 до 56 мм — від тонких сигнальних дротів до потужних силових кабелів.
6. Термостійкість до +200 °C. Завдяки високій температурній стійкості обплетення підходить для застосування поблизу джерел тепла, зокрема у підкапотному просторі.
7. Економічність. Як уже зазначалося, це найдоступніша модель серед розглянутих. Оптимальний вибір, якщо не потрібна підвищена жорсткість чи екстремальна термостійкість.

Завдяки універсальним характеристикам і привабливій ціні, замовити обплетення JDD TECH FR можна для:

• підключення датчиків, реле та контролерів у промислових шафах та автоматизації
• автомобільної електропроводки, зокрема в моторному відсіку, де важлива термостійкість і захист від наводок
• аудіо- й інтерфейсних кабелів, чутливих до електромагнітних завад
• кабелів електродвигунів, інверторів і приводів, що створюють потужні ЕМІ
• високочастотних ліній зв’язку та телекомунікаційних систем, де важлива стабільність сигналу

Якщо вам не потрібен максимальний рівень захисту — JDD TECH FR стане вигідною і надійною альтернативою дорожчим брендам. Порівняння цієї серії з продукцією Techflex ми детально розглянули в окремому матеріалі разом із прикладами, де використання JDD більш ніж виправдане.

Таблиця порівняння характеристик мідних луджених обплетень Techflex, JDD TECH і DNM

Тепер, коли ви ознайомились з основними серіями, давайте порівняємо їх за ключовими параметрами. Одразу зазначимо, що всі моделі гнучкі, добре тримають форму, надійно захищають дроти від корозії та мають гарний сріблястий колір. Більше параметрів — нижче:

Якщо вам потрібен максимальний захист і висока термостійкість — обирайте Techflex MBN. Для гнучкого прокладання і зручного монтажу без переплат підійде DNM TC. А якщо завдання — заощадити без втрати базового захисту від завад, сміливо беріть JDD TECH FR.

Свої запитання щодо мідних луджених екранів-обплетень ви можете поставити нам телефоном, на сайті, поштою або в соцмережах. Ми безкоштовно проконсультуємо вас і оперативно відправимо замовлення зі складу до Одеси, Львова, Харкова, Дніпра, Києва чи будь-якого іншого міста України.
