3.01.282 - SMA - Роз'єм SMA (штекер) male для RG223, покриття - золото, втрати: ≤0.05 дБ 900 МГц

В наявності

Виробник: Leno RF (КНР)
Модель: 3.01.282 - SMA
Артикул: 000005783

68.43 ₴

Знайшли дешевше?

Купити цей товар в 1 клік:

Вага, кг:0.001-0.009

Гарантія:12 міс

Кабельна група:RG-223

Контакти:покриття золото

Корпус:латунь

Доставка

Новою Поштою у відділення та поштомати

за тарифами перевізника

Оплата

Visa

MasterCard

ApplePay

оплата за рахунком

готівкою

Гарантії та поверення

Служба підтримки клієнтів
24/7 без вихідних

Гарантія

Гарантія на товар 12 місяців

3.01.282 - SMA - Роз'єм SMA (штекер) male для RG223, покриття - золото, втрати: ≤0.05 дБ 900 МГц

68.43 ₴

Опис

Матеріали та покриття SMA(штекера) male для RG223:

Сумісні кабелі: RG-223, RG-142, RG-400

Розмір гайки між гранями – 7.95 мм (під ключ на 8 мм).
Рекомендований момент затягування – 0.9 Н·м.
Для монтажу бажано використовувати динамометричний ключ, оскільки як надмірна, так і недостатня затяжка погіршують КСВ конектора.

Монтажні параметри:

Комплектація:

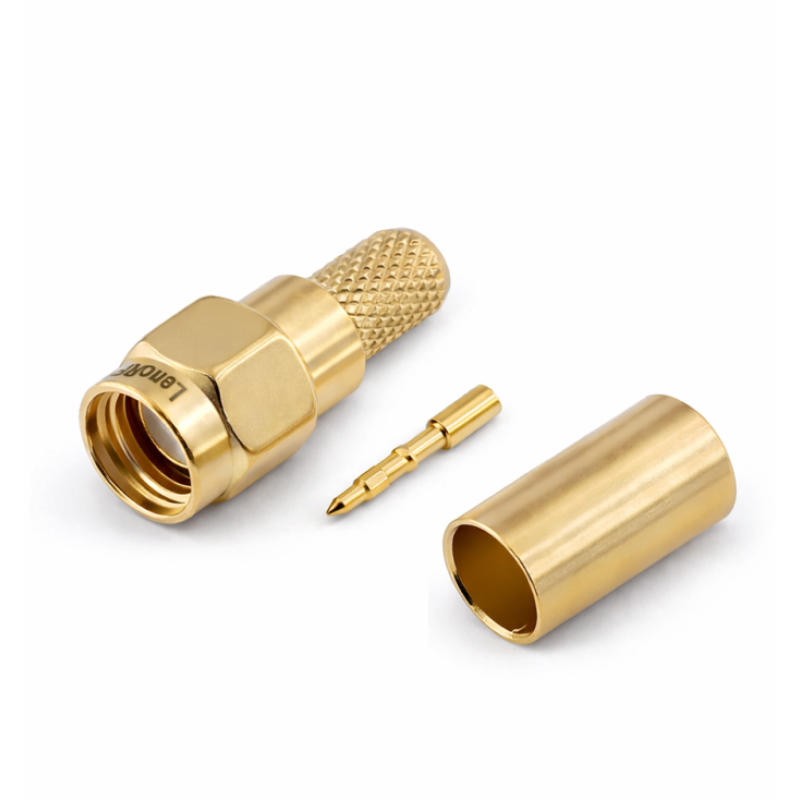

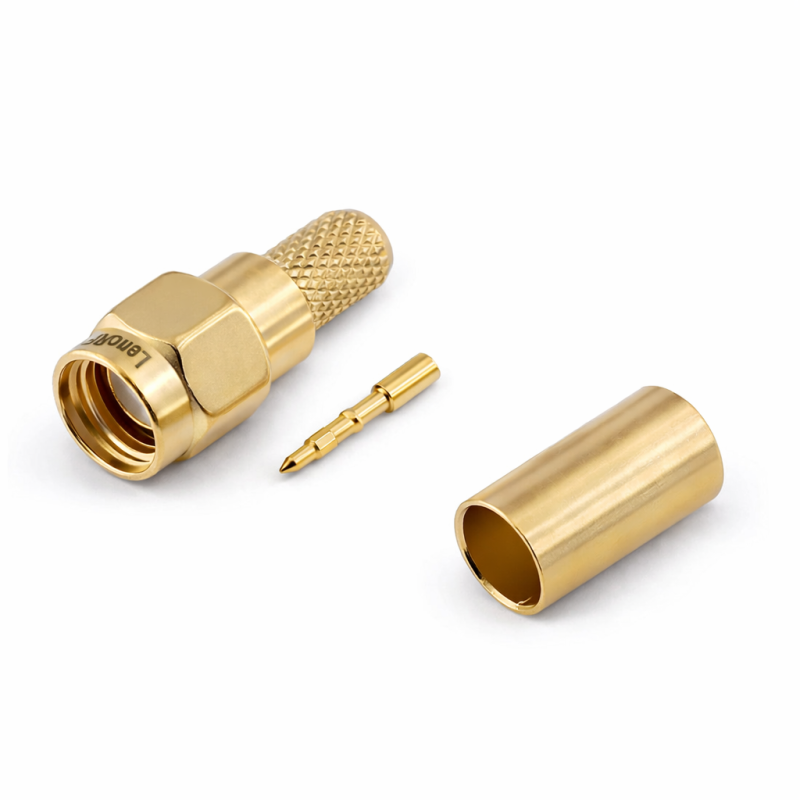

Конектор поставляється в індивідуальній пластиковій упаковці та складається з трьох частин: корпусу, центрального піна та опресовочної гільзи.

Центральний пін має виступ для надійної фіксації в діелектрику та захисту від випадкового проходження крізь корпус конектора.

Центральна жила монтується пайкою через отвір або опресовується шестигранником 1.72 мм (.068").
Зовнішній провідник опресовується шестигранником 5.41 мм (.213").
Виконання пайки центрального контакту забезпечує нижчий КСХ порівняно з опресовкою.

Монтаж:

На хвостовику корпусу виконана суцільна рівномірна накатка довжиною 6 мм.

Центральний контакт – фосфорна бронза із золотовмісним покриттям
Діелектрик – PTFE (фторопласт), білий
Корпус – латунь із золотовмісним покриттям
Опресовочна гільза – м’яка мідь із золотовмісним покриттям

Серед коаксіальних роз'ємів c різьбовим з'єднанням широко поширені роз'єми серії SMA. В залежності від типу роз'ємa, можливе застосування при частоті до 18 GHz з контрольним опором - 50 Ом. Роз'єм підходить для еластичних і полужорстких типів кабелю. Моделі SMA роз'ємів випускаються для монтажу на друковані плати, використовуючи як технологію наскрізного паяння, так і зворотної запресовки контактів. Для монтажу кабельних роз'ємів серії SMA використовуються технології пайки, обжиму і опресовки. Області застосування роз'ємів SMA включають наземну і космічну зв'язок, а також тестове обладнання.
З'єднання торцевого ущільнення для роз'ємів SMA між штекером і гніздом відповідає IP 68. Вказані специфікації вірні для відповідних серій. Індивідуальні роз'єми можуть відхилятися від вказаних величин. При питаннях і необхідності консультацій, зверніться до наших спеціалістів.
Увага!
Частини корпусів роз'ємів і монтажних муфт можуть бути використані для створення в подальшому SMA моделей з необхідними параметрами. Готові з'єднувальні RF кабелі з роз'ємами серії SMA, а також інших серій коаксіальних з'єднувачів виготовляються нашою компанією за специфікаціями замовників.

Механічні характеристики:
Комутаційна зносостійкість	≥ 500
Рекомендуваний момент при затягуванні з'єднання	79 - 113 Ncm
Матеріал контакту	CuBe2
Матеріал: цільна частина контактної групи	CuZn39Pb3
Матеріал Solid contact parts MIL-type (нержавіюча сталь)	1.4305
Матеріал обода	Cu
Матеріал зубчастої пружинної шайби	CuSn6
Матеріал ізолятора	PTFE
Матеріал прокладки	Силікон
Внутрішнє покриття	Cu1Ni2Au1.27
Зовнішнє покриття: позолочене (остання цифра коду ...1)	Cu1Ni2Au0.8; NiPAu
Зовнішнє покриття: MIL позолочене (остання цифра коду ...2)	Cu1Ni2Au1.27
Зовнішнє покриття: нержавіюча сталь (остання цифра коду ...6)	пасивоване
Зовнішнє покриття: для друкованої плати (остання цифра коду ...7)	SnPb8
Зовнішнє покриття: біла бронза (остання цифра коду...8)	CuSnZn3
Зовнішнє покриття: покрито нікелем (остання цифра коду...9)	Cu2Ni5
Інші металеві частини корпусу: позолочено(standard; остання цифра коду ...1)	Cu2Ni5Au0.2
Інші металеві частини корпусу: MIL позолочено (остання цифра коду ...2)	Cu1Ni2Au0.8
Інші металеві частини корпусу: Нержавіюча сталь (MIL type; остання цифра коду...6)	пасивоване
Інші металеві частини корпусу: покриття білою бронзою остання цифра коду...8)	CuSnZn3
Інші металеві частини корпусу: нікелеве покриття (остання цифра коду ...9)	Cu2Ni5

Електричні характеристики:
Імпеданс	50 Ω
Електричне напруження при 50 Hz	1 kV
Робоче напруження при частоті 50 Hz	≤ 335 V
Перехідний опір внутрішнього контакту	≤ 3 mΩ
Перехідний опір зовнішнього контакту	≤ 2 mΩ
Опір ізоляції	≥ 5 GΩ
Діапазон частот для еластичного типу кабелю до	12.4 GHz
Діапазон частот для полужорстких типів кабелю (прямий корпус) до	18.0 GHz
Діапазон частот для полужорстких типів кабелю (кутовий корпус) до	12.4 GHz
Затухання для еластичного типу кабелю (прямий і кутовий корпус) на частоті 1 GHz	≥ 20.0 dB
Затухання для еластичного типу кабелю (прямий і кутовий корпус) на частоті 2 GHz	≥ 19.2 dB
Затухання для еластичного типу кабелю (прямий і кутовий корпус) на частоті 4 GHz	≥ 17.7 dB
Затухання для еластичного типу кабелю (прямий і кутовий корпус) на частоті 6 GHz	≥ 16.5 dB
Затухання для полужорсткого типу кабелю (прямий корпус) на частоті 1 GHz	≥ 28.5 dB
Затухання для полужорсткого типу кабелю (прямий корпус) на частоті 2 GHz	≥ 27.5 dB
Затухання для полужорсткого типу кабелю (прямий корпус) на частоті 4 GHz	≥ 26.0 dB
Затухання для полужорсткого типу кабелю (прямий корпус) на частоті 6 GHz	≥ 24.9 dB
Затухання для полужорсткого типу кабелю (кутовий корпус) на частоті 1 GHz	≥ 25.7 dB
Затухання для полужорсткого типу кабелю (кутовий корпус) на частоті 2 GHz	≥ 25.2 dB
Затухання для полужорсткого типу кабелю (кутовий корпус) на частоті 4 GHz	≥ 24.2 dB
Затухання для полужорсткого типу кабелю (кутовий корпус) на частоті 6 GHz	≥ 23.2 dB

Кліматичні характеристики
Відповідність стандарту IEC 60068 – 1	55/155/56

Специфікація

Электрические параметры коннектора SMA(штекер) male для RG223:
    Хвильовий опір: 50 Ом
    Частотний діапазон: рекомендовано 0~3 ГГц, що відповідає типовому використанню RG223 кабелю. На більш високих частотах експлуатація конектора дозволяється, значення RL/IL можливо отримати у виробника по окремому запиту.
    КСХ:
≤1.15 (RL - 23,13 дБ) @ 900 МГц
≤1.2 (RL - 20,83 дБ) @ 1800 МГц
≤1.3 (RL - 17,69 дБ) @ 3000 МГц.
Реальні виміри наведені на скріншоті вимірювального приладу в галереї фото. Виміри зроблено на Agilent E8358A Network Analyzer
    Внесені втрати (IL, Insertion Loss):
≤0.05 дБ @ 900 МГц
≤0.05 дБ @ 1800 МГц
≤0.05 дБ @ 3000 МГц

Діелектрик витримує напругу: мінімум 1000 В

Характеристики

Вага, кг

0.001-0.009

Гарантія

12 міс

Кабельна група

RG-223

Контакти

покриття золото

Корпус

латунь

Напруга, В

500

Норма відпустки товару

від 1

Одиниця виміру

шт

Покриття

золото

Тип

SMA

Тип роз'єму

SMA

Хвильовий опір, Ом

Частотний діапазон f (макс.), ГГц

до 3 ГГц
