3.02.090 - TNC(male) for RG8, LMR400 - Конектор TNC(штекер) для коаксіального кабелю RG8, LMR400

3.02.090 - TNC(male) for RG8, LMR400 - Конектор TNC(штекер) для коаксіального кабелю RG8, LMR400

Конектор TNC (штекер) male для коаксіального кабелю KSR400 з суцільним або багатожильним центральним провідником.

Сумісні кабелі: RG8, TZC 500 32, LMR400, MRC400, WBC400, SLL-400, HCAFBY-50-7, RG8 CCA, RTK-400.

Матеріали та покриття:

1. Центральний контакт – фосфорна бронза із золотовмісним покриттям

2. Діелектрик – PTFE (фторопласт), білий колір

3. Корпус конектора – латунь із нікельовим покриттям

4. Опресовочна гільза – м’яка мідь із нікельовим покриттям

Особливості конструкції та монтажу конектора TNC (штекер) для KSR400

• На хвостовику корпусу виконана суцільна рівномірна накатка довжиною 10 мм, що забезпечує надійне зчеплення при опресовці.

• Монтаж виконується методом опресовки або пайки центрального провідника та обов’язкової опресовки зовнішнього екрану.

• Центральна жила опресовується шестигранною матрицею 3,25 мм (.128") або паяється через спеціальний технологічний отвір.

• Зовнішній провідник опресовується шестигранником 10,9 мм (.429").

• Виконання пайки центрального контакту дозволяє досягти кращих показників КСХ у порівнянні з опресовкою.

Комплектація та упаковка:

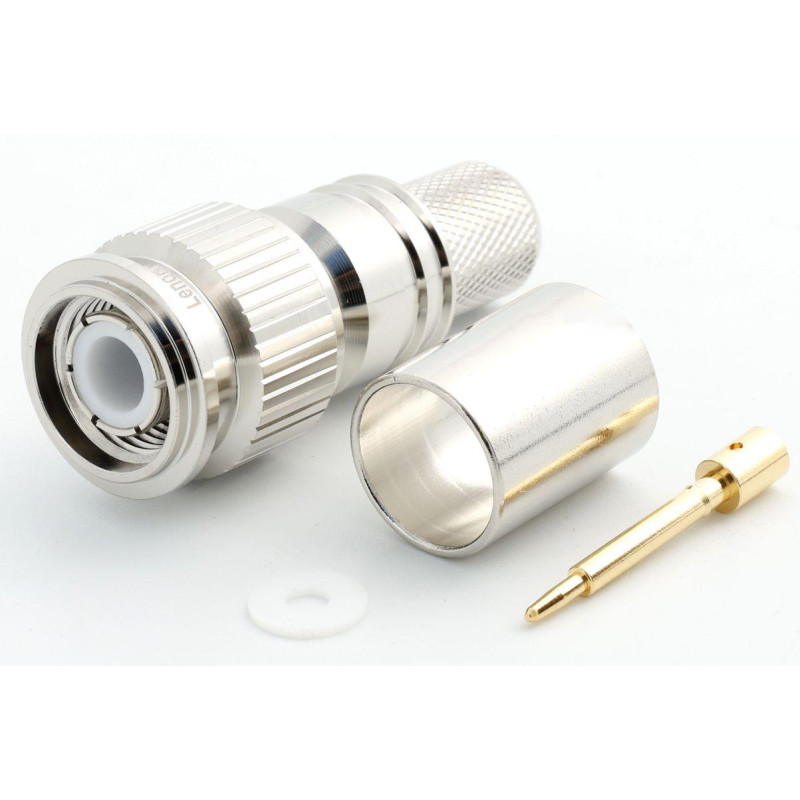

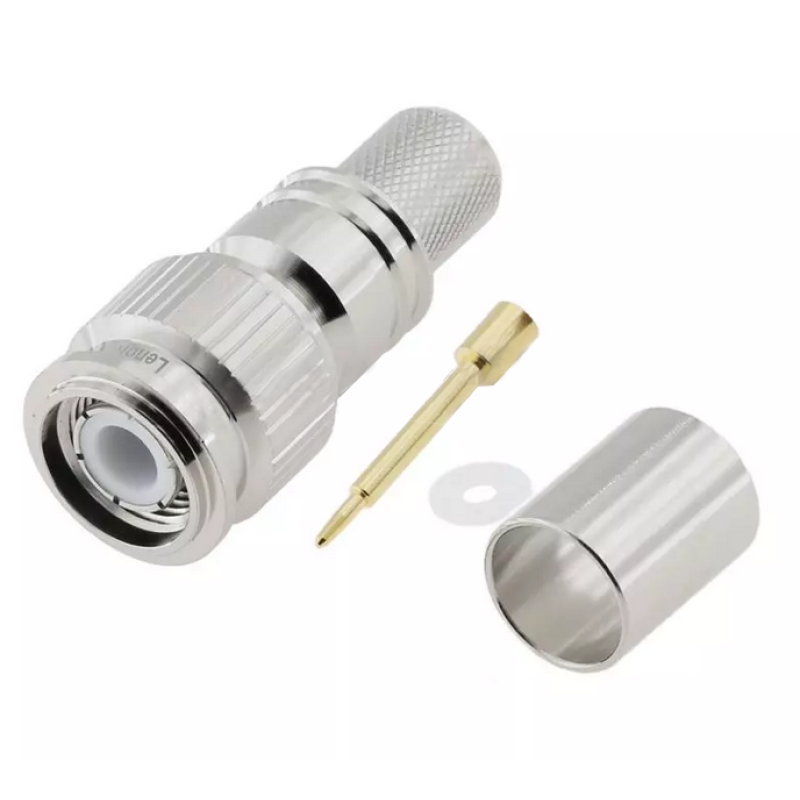

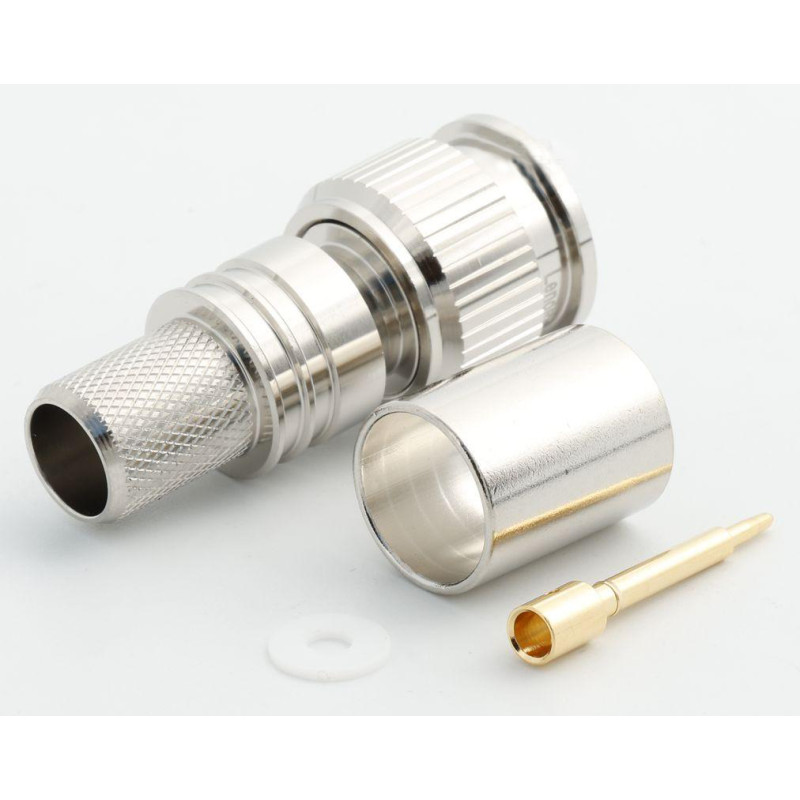

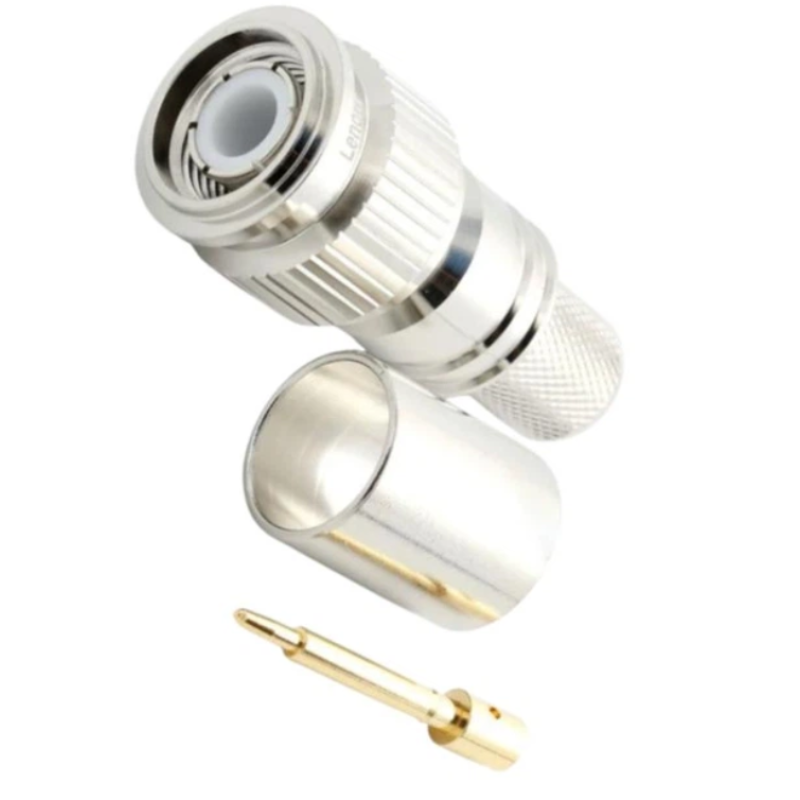

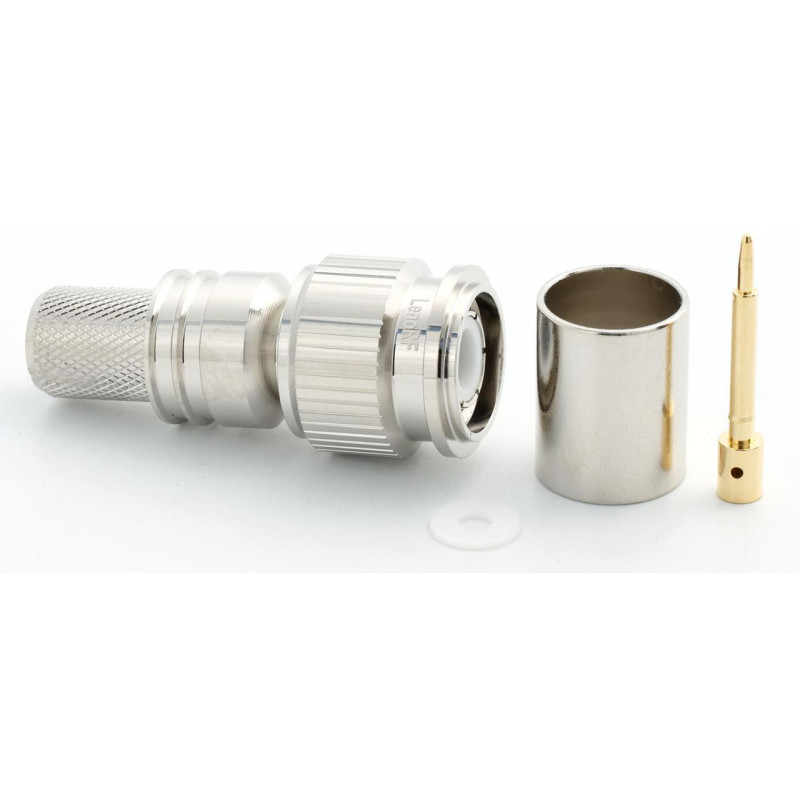

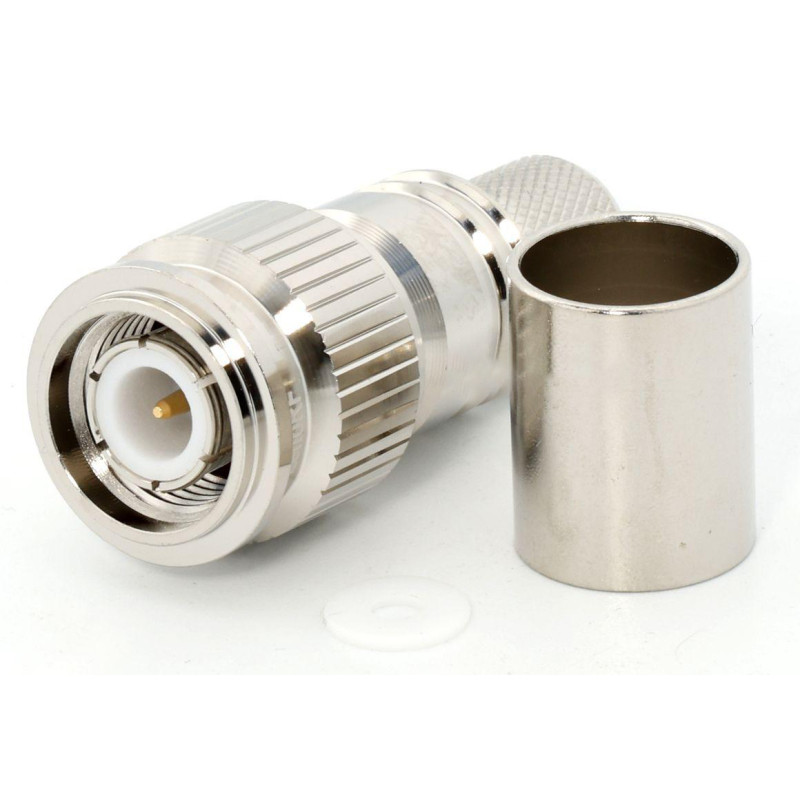

Конектор постачається в індивідуальному поліетиленовому пакеті. Складається з трьох основних елементів: корпусу конектора, центрального контакту (піна), захисної прокладки та опресовочної гільзи.
