3.04.0254 - N - Роз'єм N (гніздо) для коаксіального кабелю RG316, покриття - золото

Попереднє замовлення

Виробник: Leno RF (КНР)
Модель: 3.04.0254 - N
Артикул: 49096

144.05 ₴

Вага, кг:0.001-0.009

Гарантія:12 міс

Кабельна група:G7 (RG-316/U | RG174/U)

Контакти:покриття золото

Корпус:латунь

Доставка

Новою Поштою у відділення та поштомати

за тарифами перевізника

Укрпоштою у відділення по Україні

за тарифами перевізника

Оплата

Visa

MasterCard

ApplePay

оплата за рахунком

готівкою

Гарантії та поверення

Служба підтримки клієнтів
24/7 без вихідних

Гарантія

Гарантія на товар 12 місяців

3.04.0254 - N - Роз'єм N (гніздо) для коаксіального кабелю RG316, покриття - золото

144.05 ₴

Опис

Конектор N (гніздо) female для кабелю RG316 – це високочастотний роз’єм із хвильовим опором 50 Ом, призначений для використання в радіочастотних системах до 6 ГГц. Він сумісний з кабелями RG316, RG174, RG-188A/U, MRC 100 Flex та LMR-100A. Конструкція включає фосфорнобронзовий центральний контакт із золотим покриттям, діелектрик із фторопласту (PTFE), латунний корпус із нікельованим покриттям та мідну опресовочну гільзу.

Конектор забезпечує низький рівень втрат сигналу та стабільні характеристики КСВН у всьому робочому діапазоні частот. Монтаж виконується шляхом пайки центрального контакту та опресування зовнішнього провідника шестигранником 3,25 мм. Для зручності встановлення корпус оснащений шестигранною фрезеровкою під ключ 12 мм.

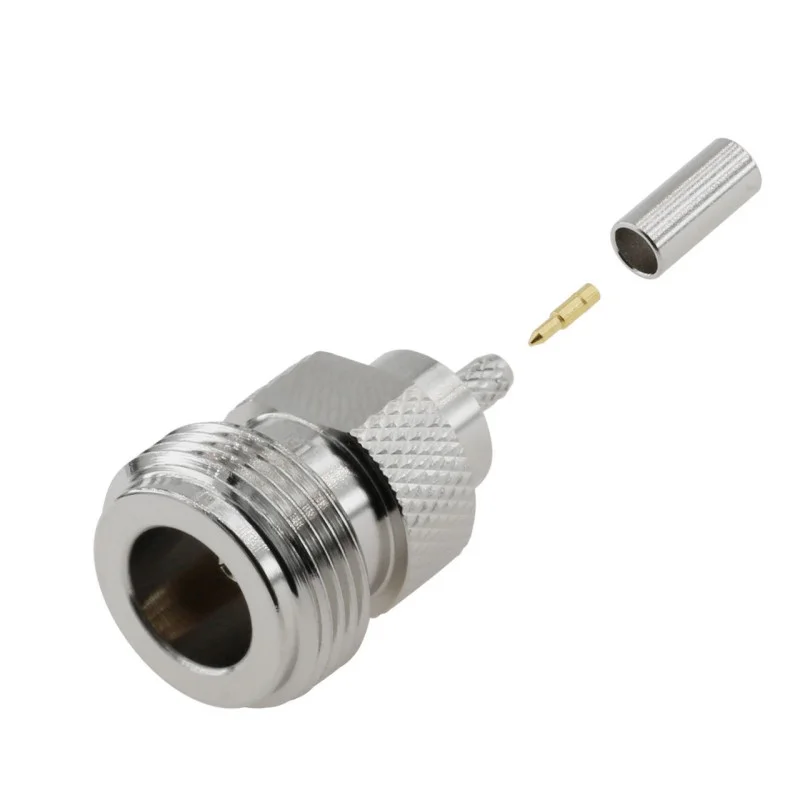

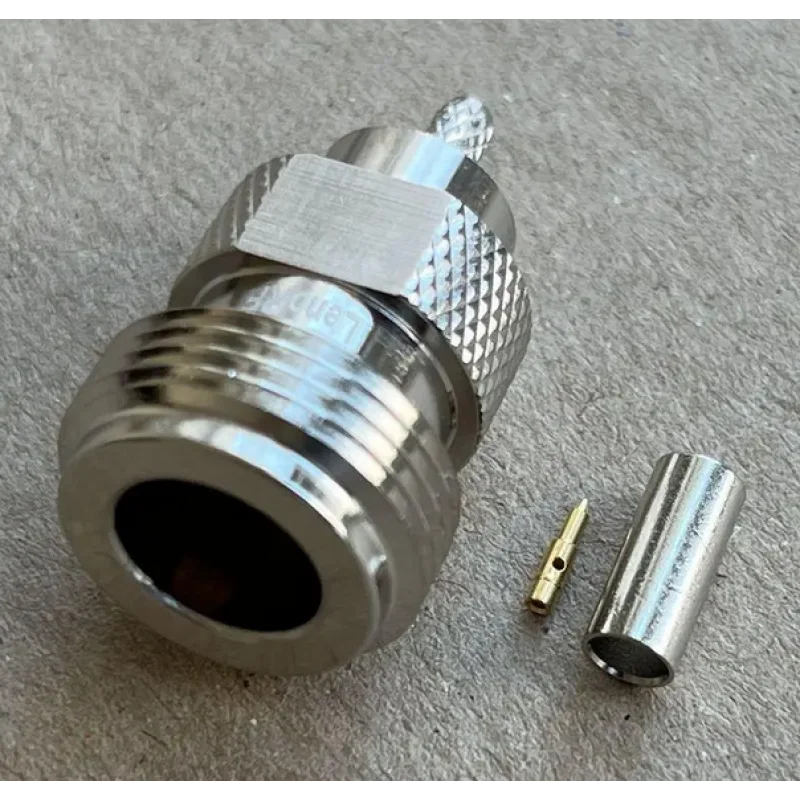

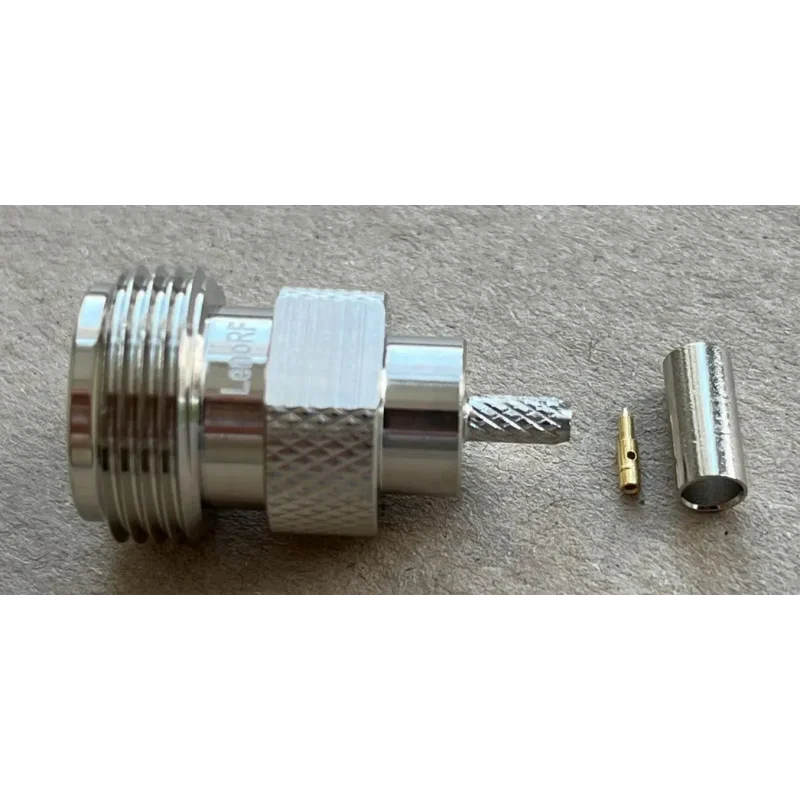

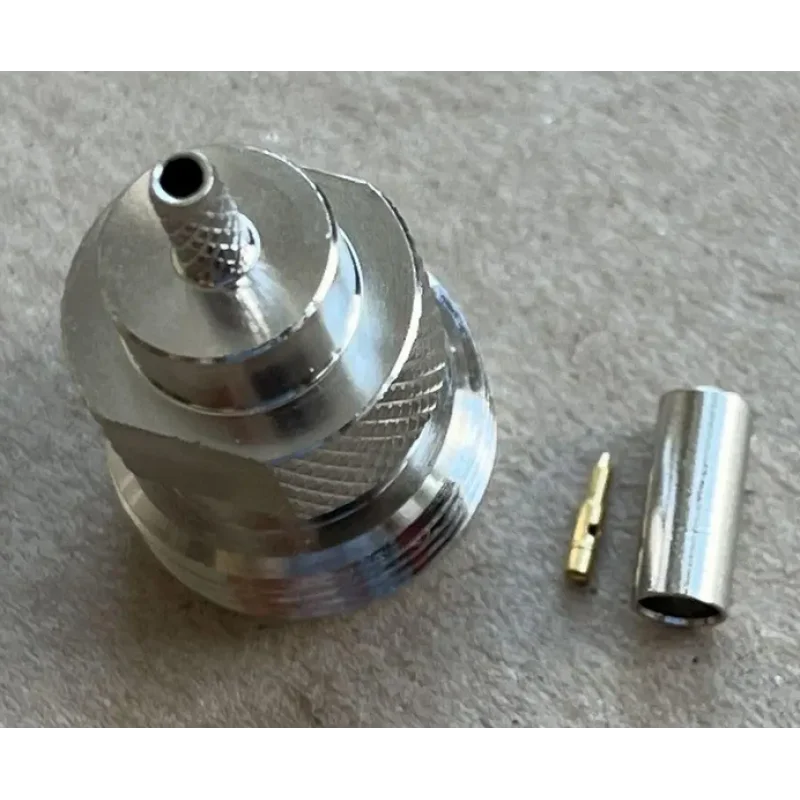

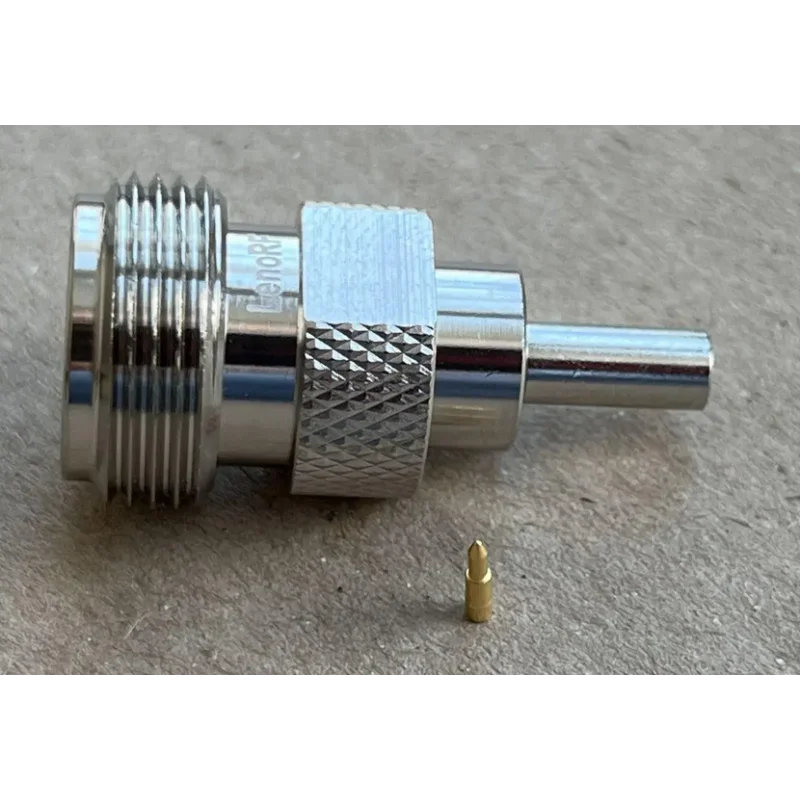

Конектор постачається в індивідуальній упаковці та складається з трьох частин: корпусу, центрального контакту та опресовочної гільзи. Завдяки надійній конструкції та якісним матеріалам, він забезпечує довготривалу та стабільну роботу в радіочастотних системах.

Конструктивні особливості:

Суцільна рівномірна накатка (6 мм) на хвостовику корпусу для покращення зчеплення.
Монтаж виконується пайкою центрального контакту та опресуванням зовнішнього провідника шестигранником 3,25 мм (0.128").

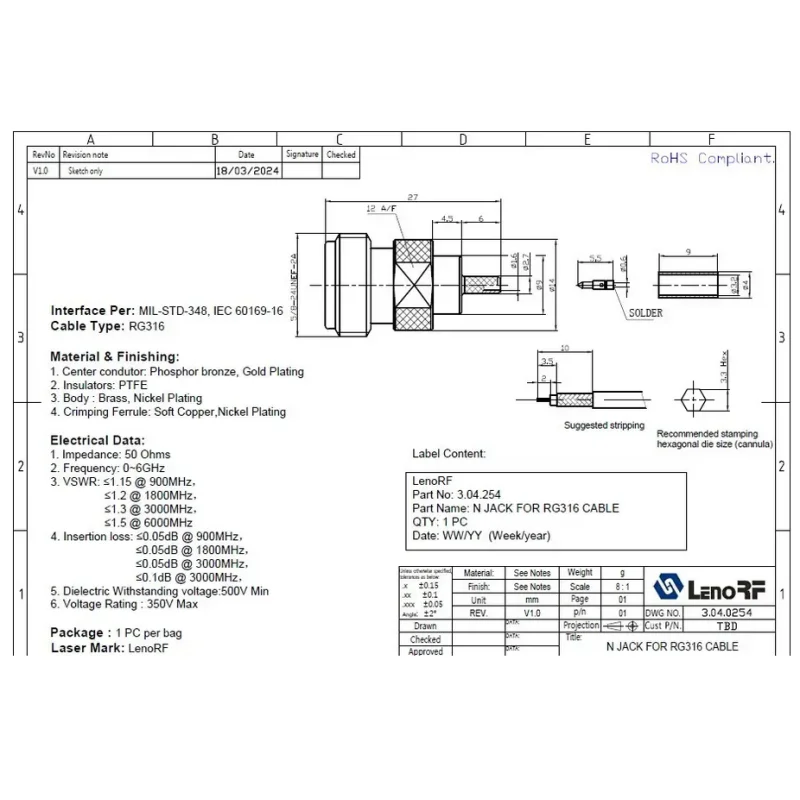

Детальні розміри для зачистки кабелю наведені у специфікації (див. фото).

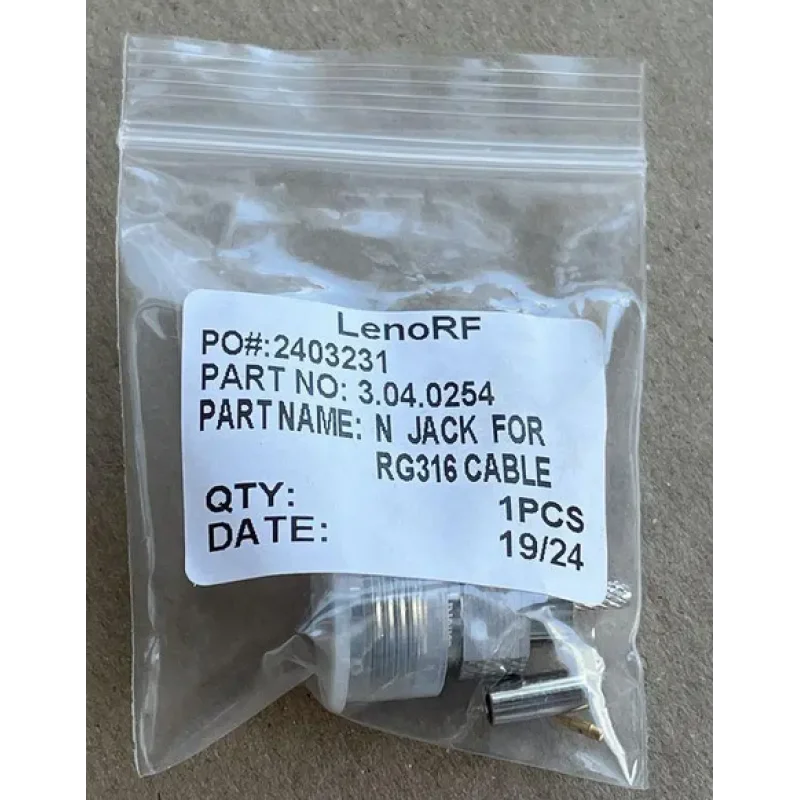

Поставляється в індивідуальній упаковці, що містить три елементи: корпус конектора, центральний пін і опресовочну гільзу.
Для зручності монтажу передбачено шестигранну фрезеровку під ключ 12 мм, що дозволяє надійно зафіксувати конектор під час затягування різьбового з’єднання.
Рекомендований момент затягування для латунних N-конекторів – 5 Нм.

Специфікація

Сумісні типи кабелів:

RG316, RG174, RG-188A/U, MRC 100 Flex (0.48L/1.5 AF), LMR-100A

Матеріали та покриття:

Центральний контакт: фосфорна бронза із золотовмісним покриттям
Діелектрик: PTFE (фторопласт), білий
Корпус: латунь із нікельованим покриттям
Опресовочна гільза: мідь із нікельованим покриттям

Електричні характеристики:

Хвильовий опір: 50 Ом
Частотний діапазон: 0–6 ГГц (рекомендовано для RG316). Для вищих частот можлива експлуатація, а реальні значення RL/IL можна уточнити у виробника.
КСВН:
- ≤1.15 (RL = 23,13 дБ) @ 900 МГц
- ≤1.2 (RL = 20,83 дБ) @ 1800 МГц
- ≤1.3 (RL = 17,692 дБ) @ 3000 МГц
- ≤1.50 (RL = 13,979 дБ) @ 6000 МГц

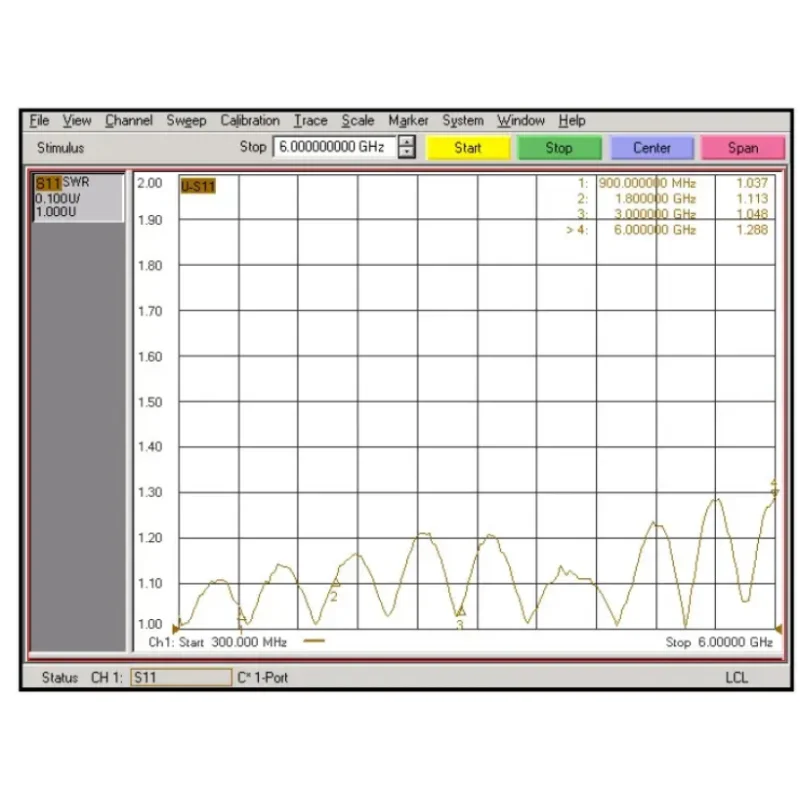

- Дані отримані за допомогою Agilent E8358A Network Analyzer (див. фото).
Внесені втрати (IL):
- ≤0.05 дБ @ 900, 1800, 3000 МГц
- ≤0.1 дБ @ 6000 МГц
Електрична міцність діелектрика: не менше 1000 В

Характеристики

Вага, кг

0.001-0.009

Гарантія

12 міс

Кабельна група

G7 (RG-316/U | RG174/U)

Контакти

покриття золото

Корпус

латунь

Напруга, В

350

Норма відпустки товару

від 1

Одиниця виміру

шт

Покриття

нікель

Тип

Тип роз'єму

Хвильовий опір, Ом

Частотний діапазон f (макс.), ГГц

до 6 ГГц
